Содержание к диссертации
Введение
Глава 1 Обзор применяемых способов сушки древесины и методов контроля влажности 12
1.1 Свойства древесины как объекта сушки 12
1.2 Влагоперенос в древесине 15
1.3 Обзор различных способов сушки древесины 20
1.4 Анализ существующих режимов конвективной сушки древесины 28
1.5 Дефекты сушки древесины 31
1.6 Показатели качества сушки древесины 36
1.7 Обзор методов контроля влажности древесины
1.7.1 Прямые методы контроля влажности древесины 38
1.7.2 Косвенные методы контроля влажности
1.8 Обзор методик расчета процессов влагопереноса при сушке древесины. 43
1.9 Обзор существующих систем для управления процессом конвективной сушки древесины 45
Выводы к главе 1 48
Глава 2 Математическое моделирование процессов тепло - и массопереноса при конвективной сушке пиломатериалов 49
2.1 Математическая модель для расчёта полей температуры и влажности 49
2.2 Численный метод решения задачи 51
2.3 Алгоритм работы по анализу .кинетики и динамики процессов сушки древесины 56
2.4 Результаты численного исследования 64
2.5 Верификация результатов численного исследования 64
.2.6 Разработка оптимальных режимов конвективной сушки пиломатериалов при помощи численного анализа 68
2.6.1 Численный анализ прерывистых режимов конвективной сушки пиломатериалов
2.6.2 Численный анализ осциллирующих режимов конвективной сушки пиломатериалов 71
2.6.3 Численный анализ импульсных режимов конвективной сушки пиломатериалов 72
2.7 Оценка адекватности одномерной модели тепло- и влагопереноса применительно к реальным процессам в штабеле пиломатериалов 75
Выводы к главе 2 78
Глава 3 Разработка иис для управления процессом сушки пиломатериалов 79
3.1 Измерение влажности древесины в процессе камерной сушки 79
3.2 Информационно-измерительная система для управления процессом сушки древесины 82
3.3 Измерение влажности древесины на потоке 87
3.3.1 Комбинированный оптико-диэлькометрический метод контроля влажности 88
3.3.2 Комбинированный метод контроля влажности, основанный на измерении влажности на различных частотах внешнего электрического поля 95
3.3.3 Анализ погрешностей ИИС, реализующей комбинированные методы контроля влажности
Выводы к главе 3 107
Глава 4 Экспериментальные исследования 108
4.1 Экспериментальная установка.- 108
4.2 Экспериментальные исследования 109
Выводы к главе 4 118
Заключение 119
Список литературы
- Анализ существующих режимов конвективной сушки древесины
- Алгоритм работы по анализу .кинетики и динамики процессов сушки древесины
- Комбинированный метод контроля влажности, основанный на измерении влажности на различных частотах внешнего электрического поля
- Экспериментальные исследования
Введение к работе
Актуальность темы. Современный промышленный рынок диктует постоянную тенденцию к повышению качества выпускаемой продукции и снижению ее себестоимости, и поэтому развитие промышленности связано с совершенствованием технологических процессов и снижением энергетических затрат. Сушка древесины - один из основных технологических процессов в промышленности, сельском хозяйстве и строительстве. Являясь одним из самых энергоёмких процессов в промышленности, в деревообработке она является ещё и самым ответственным этапом, так как от её качества зависит долговечность изделия в целом. Повышение эффективности процесса сушки возможно за счет сокращения расхода энергии и снижения потерь на технологический брак.
Древесина является сложным объектом, т.к. обладает неоднородной структурой и характеризуется анизотропными свойствами.
В настоящее время сушка древесины на предприятиях проводится в конвекционных сушильных камерах по сушильной программе, согласно которой в пространстве камеры параметры сушильного агента изменяются по заданному закону.
Системы управления процессом сушки в большинстве производимых сушильных установок опираются на приближенные эмпирически определенные графики сушильного процесса, учитывают лишь параметры сушильного агента без учета информации о температуре и влажности древесины в течение всего процесса сушки и не позволяют решить задачу оптимизации энергетических затрат. Нормативные и справочные документы регламентируют применение ступенчатых режимов сушки древесины, что позволяет лишь косвенно учесть влажностное состояние материала и изменение его теплофизических свойств.
Одним из перспективных направлений повышения энергоэффективности процессов сушки является разработка информационно-измерительных систем для управления процессами сушки древесины, имеющих обратные связи по параметрам режима сушки и по текущей влажности пиломатериала. Однако реализация таких систем требует достоверного математического описания объекта регулирования, а именно процессов тепло- и влагопереноса в древесине в процессе сушки.
Степень разработанности темы исследования. Вопросам теории расчёта процессов тепло- и влагопереноса в капиллярно-пористых телах в процессе сушки посвящены труды учёных: Афанасьева А. М., Гороховского А. Г., Кречетова И. В., Лыкова А. В., Рассева А.И., Федяева А. А и др. Дальнейшие исследования в данной области требуют получения достоверного математического описания процессов тепло- и влагопереноса в древесине в процессе сушки с учетом зависимости теплофизических свойств древесины от ее температуры и влажности, а интенсивности влагообмена - от параметров сушильного агента.
Вопросам конструирования приборов и систем контроля влажности посвящены труды учёных: Берлинера М. А., Кричевского Е. С., Лапшина А. А., Мелкумяна В. Е., Музалевского В. И., Познаева А. П., Ройфе В. С. и др. Дальнейшей актуальной темой исследования в данной области является разработка информационно-измерительных систем для управления процессами сушки древесины, позволяющих получать информацию не только о текущей средней влажности пиломатериала, но и о неравномерности распределения влаги в материале в процессе сушки
Цель работы состоит в совершенствовании технологии конвективной сушки древесины путем повышения энергоэффективности процесса и снижения величины потерь на технологический брак.
Для достижения поставленной цели были решены следующие задачи:
1. Произведен анализ существующих способов сушки древесины, из которого следует, что наиболее целесообразным с точки зрения надежности, энергоэффективности и инвестиционных затрат является использование конвективного способа сушки пиломатериалов.
2. Разработана математическая модель совместного тепло- и влагопереноса в древесине, позволяющая рассчитывать температурное поле, распределение влаги и механические напряжения в пиломатериале в зависимости от параметров режима сушильного процесса.
3. Разработана структурная схемы информационно-измерительной системы для управления процессом конвективной сушки пиломатериалов, позволяющей получать информацию о текущей влажности по глубине пиломатериала в процессе сушки.
4. Разработаны структурные схемы систем непрерывного быстродействующего неразрушающего контроля влажности пиломатериалов позволяющие определить неравномерность влажности по глубине материала.
Основные методы исследования. При решении поставленных задач использовались методы теоретических основ теплотехники, термодинамики, теории теплопроводности и тепломассообмена, электротехники, теории автоматического управления, численные методы решения задач тепломассообмена, а также эвристические методы проектирования технических устройств и систем.
Достоверность полученных результатов подтверждена результатами экспериментальных исследований, а также корреляцией полученных результатов с экспериментальными данными и выводами других исследователей.
Научная новизна.
1. Разработана математическая модель совмещенного процесса тепло- и влагопереноса в древесине в процессе сушки, отличающаяся тем, что в ней учтены влияние термодиффузии на поток влаги и зависимость теплофизических свойств древесины от ее температуры и влажности, что позволяет рассчитывать нестационарный процесс прогрева и сушки древесины и тем самым повысить точность расчетов и обоснованно выбирать режим сушильного процесса.
2. Разработана структурная схема ИИС для управления процессом конвективной сушки пиломатериалов, отличающаяся тем, что она учитывает информацию о текущей влажности по глубине пиломатериала и в различных слоях штабеля.
3. Разработаны структурные схемы систем непрерывного быстродействующего неразрушающего контроля влажности пиломатериалов, отличающиеся тем, что они позволяют определить неравномерность влажности по глубине материала.
Практическая значимость результатов.
1. Получена методика численного расчета нестационарных полей распределения температуры и влаги в пиломатериалах в процессе конвективной сушки, позволяющая разрабатывать энергоэффективные режимы сушки.
2. Разработана структурная схема ИИС для управления процессом конвективной сушки пиломатериалов, имеющей обратные связи по параметрам режима сушки и по текущей влажности пиломатериала, что позволит сократить затраты энергии на проведение процесса сушки.
3. Разработаны структурные схемы приборов контроля влажности, позволяющих производить непрерывный быстродействующий неразрушающий контроль влажности древесины на потоке с оценкой неравномерности влажности по глубине материала.
Реализация научно-технических результатов. Основные результаты работы используются в учебном процессе Волгоградского государственного технического университета, а также внедрены на ООО «Светла» и ИП Поляков А.Е..
Положения, выносимые на защиту:
1. Математическая модель технологического процесса сушки пиломатериалов, позволяющая провести оптимизацию параметров режима сушки.
2. Методика численного расчета нестационарных полей распределения температуры и влаги в пиломатериалах в процессе конвективной сушки.
Соответствие паспорту специальности.
Указанная область исследования соответствует паспорту специальности 05.11.16 – «Информационно-измерительные и управляющие системы (в машиностроении)», а именно: пункту 1 – «Научное обоснование перспективных информационно-измерительных и управляющих систем, систем их контроля, испытаний и метрологического обеспечения, повышение эффективности существующих систем», пункту 6 – «Исследование возможностей и путей совершенствования существующих и создания новых элементов, частей, образцов информационно-измерительных систем, улучшение их технических, эксплуатационных, экономических и эргономических характеристик, разработка новых принципов построения и технических решений».
Апробация работы. Основные результаты работы докладывались и обсуждались на ежегодных межвузовских научно-практических конференциях филиала ГОУ ВПО "МЭИ (ТУ)" в г. Волжском (2010-2013 гг.), III всероссийской научно-практической конференции «Ресурсо- энергосбережение и эколого-энергетическая безопасность промышленных городов» г. Волжский (28–30.09.2010), на межрегиональной научно-практической конференции «Моделирование и создание объектов энерго- и ресурсосберегающих технологий» г. Волжский (20-23.09.2011), на XXIII международной инновационно-ориентированной конференции молодых учёных и студентов «МИКМУС-2011», г. Москва (14-17.12.2011), на XXV международной научной конференции «Математические методы в технике и технологиях – ММТТ–25» г. Волгоград, (29-31.05.2012), на межрегиональном форуме «Энергосбережение и энергоэффективность. Волгоград-2013» г. Волгоград (9-11.04.2013), на международной научно-практической конференции «Инновационные информационные технологии» г. Прага, Чехия (22-26.04.2013 г), на межрегиональной научно-практической конференции «Моделирование и создание объектов энерго- и ресурсосберегающих технологий» г. Волжский (24-27.09.2013).
Личный вклад автора заключается в том, что им а) получена математическая модель совмещенного тепло- и массопереноса при сушке пиломатериалов [1, 11]; б) произведено моделирование энергоэффективных режимов конвективной сушки [8, 9, 10]; в) совместно с научным руководителем разработаны структурные схемы ИИС для управления процессом конвективной сушки пиломатериалов и ИИС непрерывного быстродействующего неразрушающего контроля влажности пиломатериалов [2,4,5].
Публикации. Основные результаты исследования представлены в 11 работах, 2 из которых – патенты РФ, 3 статьи в журналах, рекомендованных ВАК для публикации результатов кандидатских диссертаций.
Структура и объем диссертации. Диссертация состоит из введения, четырех глав, заключения, содержит 121 страницу, 47 рисунков, 6 таблиц и список литературы (126 наименований).
Анализ существующих режимов конвективной сушки древесины

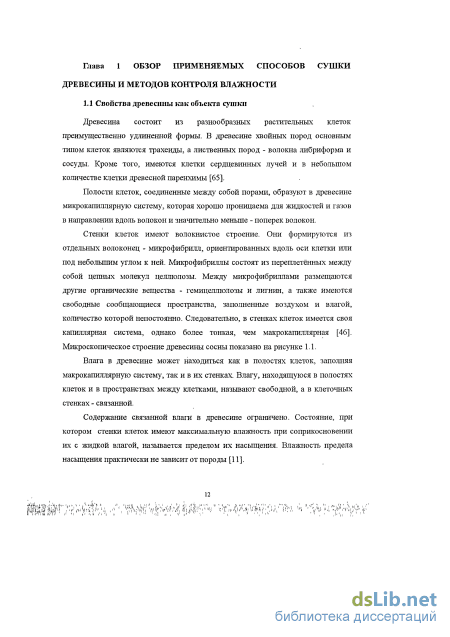

Древесина состоит из разнообразных растительных клеток преимущественно удлиненной формы. В древесине хвойных пород основным типом клеток являются трахеиды, а лиственных пород - волокна либриформа и сосуды. Кроме того, имеются клетки сердцевинных лучей и в небольшом количестве клетки древесной паренхимы [65].
Полости клеток, соединенные между собой порами, образуют в древесине микрокапиллярную систему, которая хорошо проницаема для жидкостей и газов в направлении вдоль волокон и значительно меньше - поперек волокон.
Стенки клеток имеют волокнистое строение. Они формируются из отдельных волоконец - микрофибрилл, ориентированных вдоль оси клетки или под небольшим углом к ней. Микрофибриллы состоят из переплетённых между собой цепных молекул целлюлозы. Между микрофибриллами размещаются другие органические вещества - гемицеллюлозы и лигнин, а также имеются свободные сообщающиеся пространства, заполненные воздухом и влагой, количество которой непостоянно. Следовательно, в стенках клеток имеется своя капиллярная система, однако более тонкая, чем макрокапиллярная [46]. Микроскопическое строение древесины сосны показано на рисунке 1.1.
Влага в древесине может находиться как в полостях клеток, заполняя макрокапиллярную систему, так и в их стенках. Влагу, находящуюся в полостях клеток и в пространствах между клетками, назьшают свободной, а в клеточных стенках - связанной.
Содержание связанной влаги в древесине ограничено. Состояние, при котором стенки клеток имеют максимальную влажность при соприкосновении их с жидкой влагой, называется пределом их насыщения. Влажность предела насыщения практически не зависит от породы [11].

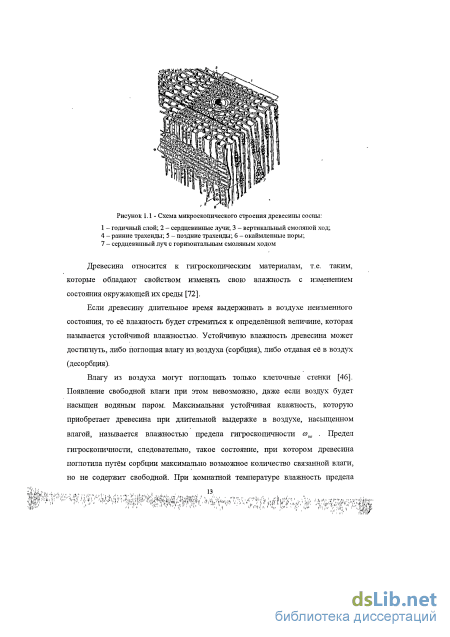

Если древесину длительное время выдерживать в воздухе неизменного состояния, то её влажность будет стремиться к определённой величине, которая называется устойчивой влажностью. Устойчивую влажность древесина может достигнуть, либо поглощая влагу из воздуха (сорбция), либо отдавая её в воздух (десорбция).
Влагу из воздуха могут поглощать только клеточные стенки [46]. Появление свободной влаги при этом невозможно, даже если воздух будет насыщен водяным паром. Максимальная устойчивая влажность, которую приобретает древесина при длительной выдержке в воздухе, насыщенном влагой, называется влажностью предела гигроскопичности озпг . Предел гигроскопичности, следовательно, такое состояние, при котором древесина поглотила путём сорбции максимально возможное количество связанной влаги, но не содержит свободной. При комнатной температуре влажность предела гигроскопичности составляет около 30 %. Устойчивая влажность древесины зависит только от температуры їй степени насыщения р воздуха [71].

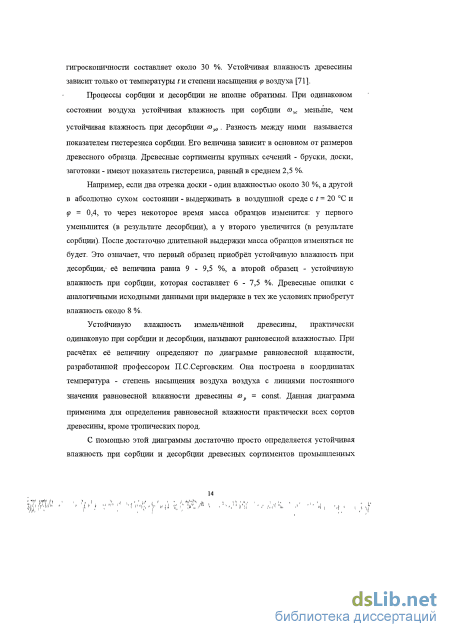

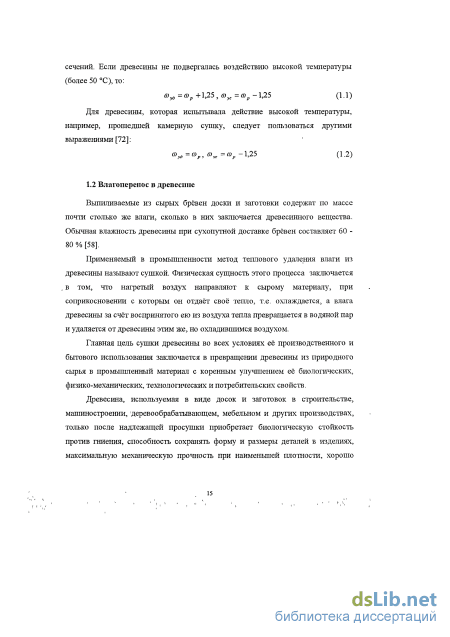

Процессы сорбции и десорбции не вполне обратимы. При одинаковом состоянии воздуха устойчивая влажность при сорбции оус меньше, чем устойчивая влажность при десорбции со . Разность между ними называется показателем гистерезиса сорбции. Его величина зависит в основном от размеров древесного образца. Древесные сортименты крупных сечений - бруски, доски, заготовки - имеют показатель гистерезиса, равный в среднем 2,5 %.
