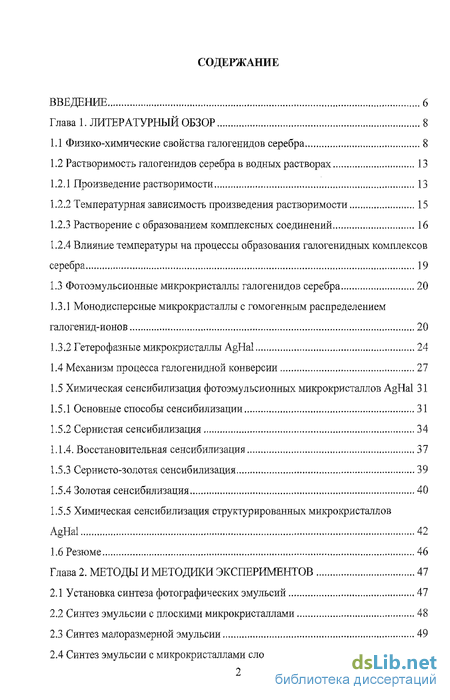

Содержание к диссертации
Введение
1. Литературный обзор 8

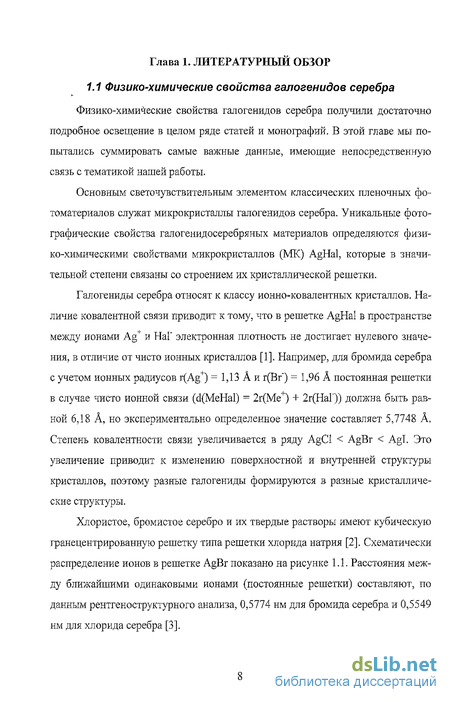

1.1 Физико-химические свойства галогенидов серебра 8
1.2 Растворимость галогенидов серебра в водных растворах 13
1.2.1 Произведение растворимости 13
1.2.2 Температурная зависимость произведения растворимости 15
1.2.3 Растворение с образованием комплексных соединений 16
1.2.4 Влияние температуры на процессы образования галогенидных комплексов серебра 19
1.3 Фотоэмульсионные микрокристаллы галогенидов серебра 20
1.3.1 Монодисперсные микрокристаллы с гомогенным распределением галогенид-ионов 20
1.3.2 Гетерофазные микрокристаллы AgHal 24
1.4 Механизм процесса галогенидиой конверсии 27
1.5 Химическая сенсибилизация фотоэмульсионных микрокристаллов AgHal 31
1.5.1 Основные способы сенсибилизации 31
1.5.2 Сернистая сенсибилизация 34
1.1.4. Восстановительная сенсибилизация 37
1.5.3 Сернисто-золотая сенсибилизация 39
1.5.4 Золотая сенсибилизация 40
1.5.5 Химическая сенсибилизация структурированных микрокристаллов AgHal 42
1.6 Резюме 46
2. Методы и методики экспериментов 47
2.1 Установка синтеза фотографических эмульсий 47
2.2 Синтез эмульсии с плоскими микрокристаллами 48
2.3 Синтез малоразмерной эмульсии 49
2.4 Синтез эмульсии с микрокристаллами сложной структуры 49
2.5 Электронная микроскопия и дисперсионный анализ 50
2.6 Определение размера микрокристаллов малоразмерной эмульсии 51
2.7 Сенситометрические испытания 51
2.8 Денситометрия 55
2.9 Методика проведения химической сенсибилизации 56
2.10 Химические вещества и реактивы 58
3. Разработка методики синтеза aghal пмк с фотографически активными примесными центрами 59
3.1 Выбор объекта исследования 59
3.2 Влияние природы примесных центров на фотографические характеристики ПМК 61
3.2.1 Фотолитические примесные центры 61
3.2.2 Центры восстановительной сенсибилизации 65
3.2.3 Центры золотой сенсибилизации 67
3.2.4 Центры сернистой сенсибилизации 68
3.2.5 Обсуждение полученных результатов 70
3.3. Создание таблитчатых кристаллов с комбинацией примесных центров разной природы 74
4. Использование метода конверсии для получения фотоэмульсионных гетероэгштаксиальных микрокристаллов AgHal 82
4.1 Общая схема получения гетероэпитаксиальных ПМК 82
4.2 Выбор условий синтеза гетероэпитаксиальньтх ПМК 83
4.3 Синтез фотоэмульсионных гетероэпитаксиальных ПМК 90
4.3.1 Плоские AgBr микрокристаллы с угловыми эпитаксами AgCl, конвертированными бромид- и иодид-ионами 90
4.3.2 Плоские микрокристаллы AgBr с латеральной оболочкой AgBr0^6lo,o4 и с эпитаксами AgCl, конвертированными бромид- и иодид-ионами 92
4.3 Исследование фотографических свойств гетероэгштаксиальных плоских микрокристаллов 96
4.3.1 Фотографические свойства субстратных AgBr ПМК 96
4.3.2 Фотографические свойства ПМК AgBr с угловыми эпитаксами AgCl 97
4.3.3 Исследование фотографических свойств ПМК AgBr с эпитаксами AgCl, конвертированными Вг* и Г ионами 98
4.3.4 Исследование фотографических свойств ПМК AgBr с латеральной оболочкой AgBr0j96lo;04 с эпитаксами AgCl, конвертированными бромид- ионами иМРЭАёВг0,961о,о4 101
Основные результаты и выводы 104
- Растворимость галогенидов серебра в водных растворах
- Основные способы сенсибилизации
- Электронная микроскопия и дисперсионный анализ
- Создание таблитчатых кристаллов с комбинацией примесных центров разной природы

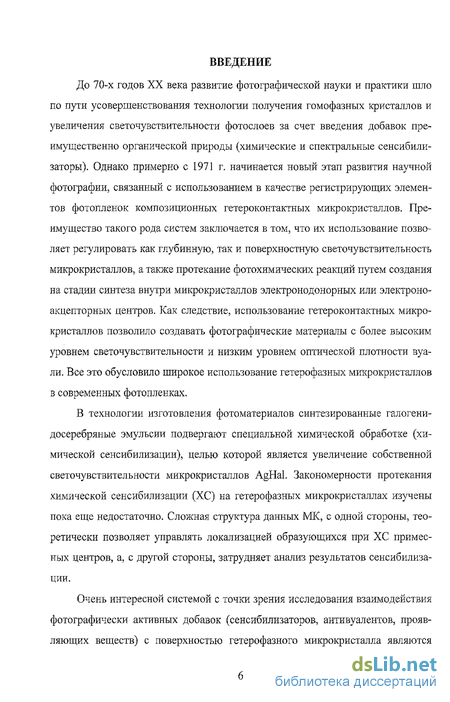

Введение к работе
До 70-х годов XX века развитие фотографической науки и практики шло по пути усовершенствования технологии получения гомофазных кристаллов и увеличения светочувствительности фотослоев за счет введения добавок преимущественно органической природы (химические и спектральные сенсибилизаторы). Однако примерно с 1971 г. начинается новый этап развития научной фотографии, связанный с использованием в качестве регистрирующих элементов фотопленок композиционных гетероконтактных микрокристаллов. Преимущество такого рода систем заключается в том, что их использование позволяет регулировать как глубинную, так и поверхностную светочувствительность микрокристаллов, а также протекание фотохимических реакций путем создания на стадии синтеза внутри микрокристаллов электронодонорных или электроно-акцепторных центров. Как следствие, использование гетероконтактных микрокристаллов позволило создавать фотографические материалы с более высоким уровнем светочувствительности и низким уровнем оптической плотности вуали. Все это обусловило широкое использование гетерофазных микрокристаллов в современных фотопленках.
В технологии изготовления фотоматериалов синтезированные галогени-досеребряиые эмульсии подвергают специальной химической обработке (химической сенсибилизации), целью которой является увеличение собственной светочувствительности микрокристаллов AgHal. Закономерности протекания химической сенсибилизации (ХС) на гетерофазных микрокристаллах изучены пока еще недостаточно. Сложная структура данных МК, с одной стороны, теоретически позволяет управлять локализацией образующихся при ХС примесных центров, а, с другой стороны, затрудняет анализ результатов сенсибилизации.
Очень интересной системой с точки зрения исследования взаимодействия фотографически активных добавок (сенсибилизаторов, антивуалентов, проявляющих веществ) с поверхностью гетерофазного микрокристалла являются

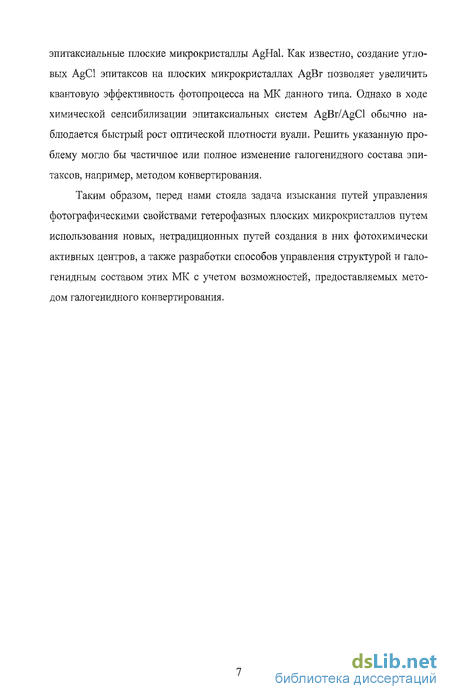

эпитаксиапьыые плоские микрокристаллы AgHal. Как известно, создание угловых AgCl эпитаксов на плоских микрокристаллах AgBr позволяет увеличить квантовую эффективность фотопроцесса на МК данного типа. Однако в ходе химической сенсибилизации эпитаксиальных систем AgBr/AgCl обычно наблюдается быстрый рост оптической плотности вуали. Решить указанную проблему могло бы частичное или полное изменение галогенидыого состава эпитаксов, например, методом конвертирования.
