Введение к работе

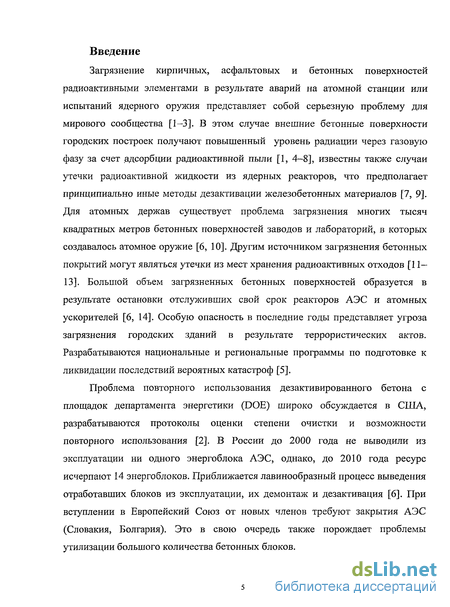

Загрязнение кирпичных, асфальтовых и бетонных поверхностей радиоактивными элементами в результате аварий на атомной станции или испытаний ядерного оружия представляет собой серьезную проблему для мирового сообщества [1—3]. В этом случае внешние бетонные поверхности городских построек получают повышенный уровень радиации через газовую фазу за счет адсорбции радиоактивной пыли [1, 4-8], известны также случаи утечки радиоактивной жидкости из ядерных реакторов, что предполагает принципиально иные методы дезактивации железобетонных материалов [7, 9]. Для атомных держав существует проблема загрязнения многих тысяч квадратных метров бетонных поверхностей заводов и лабораторий, в которых создавалось атомное оружие [6, 10]. Другим источником загрязнения бетонных покрытий могут являться утечки из мест хранения радиоактивных отходов [11— 13]. Большой объем загрязненных бетонных поверхностей образуется в результате остановки отслуживших свой срок реакторов АЭС и атомных ускорителей [6, 14]. Особую опасность в последние годы представляет угроза загрязнения городских зданий в результате террористических актов. Разрабатываются национальные и региональные программы по подготовке к ликвидации последствий вероятных катастроф [5].
Проблема повторного использования дезактивированного бетона с площадок департамента энергетики (DOE) широко обсуждается в США, разрабатываются протоколы оценки степени очистки и возможности повторного использования [2]. В России до 2000 года не выводили из эксплуатации ни одного энергоблока АЭС, однако, до 2010 года ресурс исчерпают 14 энергоблоков. Приближается лавинообразный процесс выведения отработавших блоков из эксплуатации, их демонтаж и дезактивация [6]. При вступлении в Европейский Союз от новых членов требуют закрытия АЭС (Словакия, Болгария). Это в свою очередь также порождает проблемы утилизации большого количества бетонных блоков.

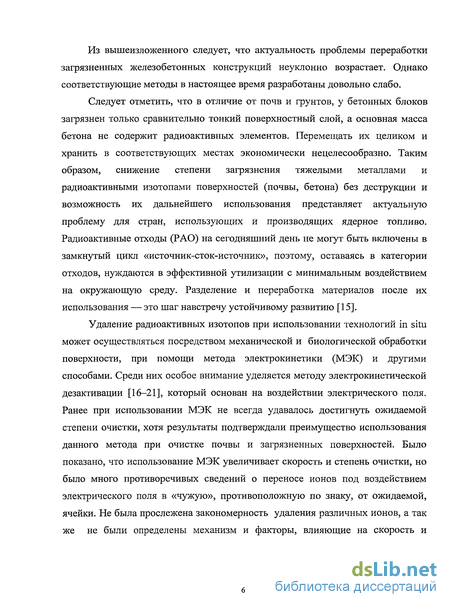

Из вышеизложенного следует, что актуальность проблемы переработки загрязненных железобетонных конструкций неуклонно возрастает. Однако соответствующие методы в настоящее время разработаны довольно слабо.
Следует отметить, что в отличие от почв и грунтов, у бетонных блоков загрязнен только сравнительно тонкий поверхностный слой, а основная масса бетона не содержит радиоактивных элементов. Перемещать их целиком и хранить в соответствующих местах экономически нецелесообразно. Таким образом, снижение степени загрязнения тяжелыми металлами и радиоактивными изотопами поверхностей (почвы, бетона) без деструкции и возможность их дальнейшего использования представляет актуальную проблему для стран, использующих и производящих ядерное топливо. Радиоактивные отходы (РАО) на сегодняшний день не могут быть включены в замкнутый цикл «источник-сток-источник», поэтому, оставаясь в категории отходов, нуждаются в эффективной утилизации с минимальным воздействием на окружающую среду. Разделение и переработка материалов после их использования — это шаг навстречу устойчивому развитию [15].
Удаление радиоактивных изотопов при использовании технологий in situ может осуществляться посредством механической и биологической обработки поверхности, при помощи метода электрокинетики (МЭК) и другими способами. Среди них особое внимание уделяется методу электрокинетической дезактивации [16-21], который основан на воздействии электрического поля. Ранее при использовании МЭК не всегда удавалось достигнуть ожидаемой степени очистки, хотя результаты подтверждали преимущество использования данного метода при очистке почвы и загрязненных поверхностей. Было показано, что использование МЭК увеличивает скорость и степень очистки, но было много противоречивых сведений о переносе ионов под воздействием электрического поля в «чужую», противоположную по знаку, от ожидаемой, ячейки. Не была прослежена закономерность удаления различных ионов, а так же не были определены механизм и факторы, влияющие на скорость и
эффективность очистки. При этом МЭК- очистки, как правило, использовался без соответствующего реагентного обеспечения.
Для облегчения удаления с поверхности ионов-загрязнителей в данной работе предложено использовать хелатообразующие соединения (далее по тексту — ХОС).

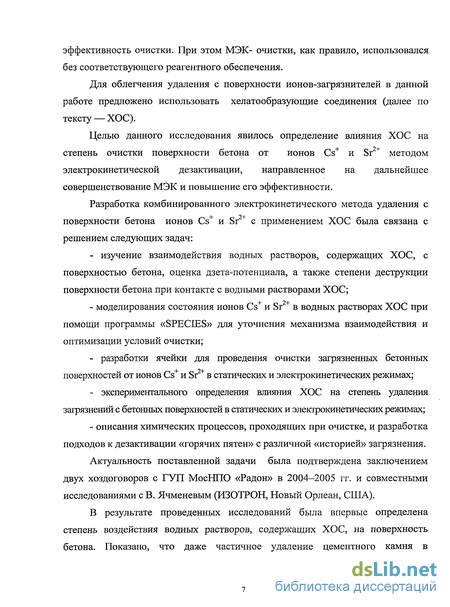

Целью данного исследования явилось определение влияния ХОС на степень очистки поверхности бетона от ионов Cs и Sr методом электрокинетической дезактивации, направленное на дальнейшее совершенствование МЭК и повышение его эффективности.
Разработка комбинированного электрокинетического метода удаления с поверхности бетона ионов Cs и Sr с применением ХОС была связана с решением следующих задач:
- изучение взаимодействия водных растворов, содержащих ХОС, с
поверхностью бетона, оценка дзета-потенциала, а также степени деструкции
поверхности бетона при контакте с водными растворами ХОС;
- моделирования состояния ионов Cs и Sr в водных растворах ХОС при
помощи программы «SPECIES» для уточнения механизма взаимодействия и
оптимизации условий очистки;
разработки ячейки для проведения очистки загрязненных бетонных поверхностей от ионов Cs+ и Sr2+ в статических и электрокинетических режимах;
экспериментального определения влияния ХОС на степень удаления загрязнений с бетонных поверхностей в статических и электрокинетических режимах;
- описания химических процессов, проходящих при очистке, и разработка
подходов к дезактивации «горячих пятен» с различной «историей» загрязнения.
Актуальность поставленной задачи была подтверждена заключением двух хоздоговоров с ГУП МосНПО «Радон» в 2004-2005 гг. и совместными исследованиями с В. Ячменевым (ИЗОТРОН, Новый Орлеан, США).

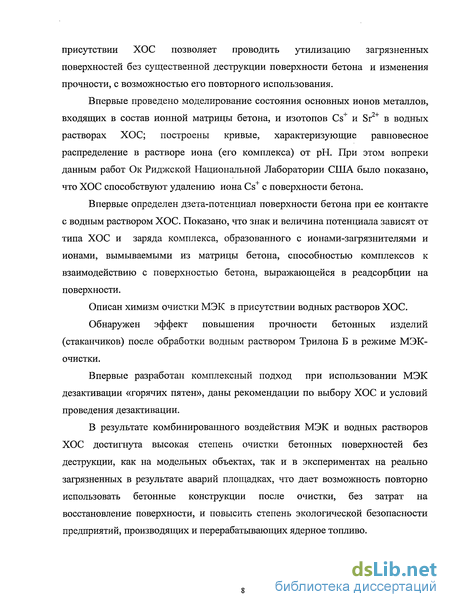

В результате проведенных исследований была впервые определена степень воздействия водных растворов, содержащих ХОС, на поверхность бетона. Показано, что даже частичное удаление цементного камня в
присутствии ХОС позволяет проводить утилизацию загрязненных поверхностей без существенной деструкции поверхности бетона и изменения прочности, с возможностью его повторного использования.
Впервые проведено моделирование состояния основных ионов металлов, входящих в состав ионной матрицы бетона, и изотопов Cs+ и Sr2+ в водных растворах ХОС; построены кривые, характеризующие равновесное распределение в растворе иона (его комплекса) от рН. При этом вопреки данным работ Ок Риджской Национальной Лаборатории США было показано, что ХОС способствуют удалению иона Cs+ с поверхности бетона.
Впервые определен дзета-потенциал поверхности бетона при ее контакте с водным раствором ХОС. Показано, что знак и величина потенциала зависят от типа ХОС и заряда комплекса, образованного с ионами-загрязнителями и ионами, вымываемыми из матрицы бетона, способностью комплексов к взаимодействию с поверхностью бетона, выражающейся в реадсорбции на поверхности.
Описан химизм очистки МЭК в присутствии водных растворов ХОС.
Обнаружен эффект повышения прочности бетонных изделий (стаканчиков) после обработки водным раствором Трилона Б в режиме МЭК-очистки.
Впервые разработан комплексный подход при использовании МЭК дезактивации «горячих пятен», даны рекомендации по выбору ХОС и условий проведения дезактивации.
В результате комбинированного воздействия МЭК и водных растворов ХОС достигнута высокая степень очистки бетонных поверхностей без деструкции, как на модельных объектах, так и в экспериментах на реально загрязненных в результате аварий площадках, что дает возможность повторно использовать бетонные конструкции после очистки, без затрат на восстановление поверхности, и повысить степень экологической безопасности предприятий, производящих и перерабатывающих ядерное топливо.

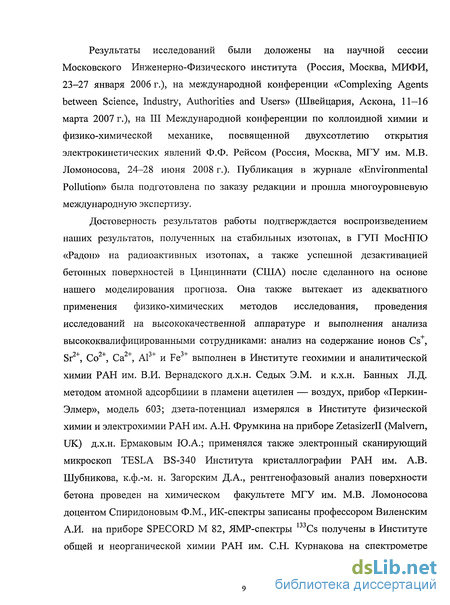

Результаты исследований были доложены на научной сессии Московского Инженерно-физического института (Россия, Москва, МИФИ, 23-27 января 2006 г.), на международной конференции «Complexing Agents between Science, Industry, Authorities and Users» (Швейцария, Аскона, 11-16 марта 2007 г.), на III Международной конференции по коллоидной химии и физико-химической механике, посвященной двухсотлетию открытия электрокинетических явлений Ф.Ф. Рейсом (Россия, Москва, МГУ им. М.В. Ломоносова, 24-28 июня 2008 г.). Публикация в журнале «Environmental Pollution» была подготовлена по заказу редакции и прошла многоуровневую международную экспертизу.
Достоверность результатов работы подтверждается воспроизведением наших результатов, полученных на стабильных изотопах, в ГУП МосНПО «Радон» на радиоактивных изотопах, а также успешной дезактивацией бетонных поверхностей в Цинциннати (США) после сделанного на основе нашего моделирования прогноза. Она также вытекает из адекватного применения физико-химических методов исследования, проведения исследований на высококачественной аппаратуре и выполнения анализа высококвалифицированными сотрудниками: анализ на содержание ионов Cs+, Sr , Co , Ca , Al и Fe выполнен в Институте геохимии и аналитической химии РАН им. В.И. Вернадского д.х.н. Седых Э.М. и к.х.н. Банных Л.Д. методом атомной адсорбциии в пламени ацетилен — воздух, прибор «Перкин-Элмер», модель 603; дзета-потенциал измерялся в Институте физической химии и электрохимии РАН им. А.Н. Фрумкина на приборе Zetasizerll (Malvern, UK) д.х.н. Ермаковым Ю.А.; применялся также электронный сканирующий микроскоп TESLA BS-340 Института кристаллографии РАН им. А.В. Шубникова, к.ф.-м. н. Загорским Д.А., рентгенофазовый анализ поверхности бетона проведен на химическом факультете МГУ им. М.В. Ломоносова доцентом Спиридоновым Ф.М., ИК-спектры записаны профессором Виленским А.И. на приборе SPECORD М 82, ЯМР-спектры 133Cs получены в Институте общей и неорганической химии РАН им. С.Н. Курнакова на спектрометре
Bruker «Avance-300» с.н.с. Приваловым В.И. Прочностные характеристики бетонов после МЭК обработки получены в «ЦМИПКС — испытания» ГОУ ДПО «ГАСИС». Полнота и качество литературного поиска обеспечены использованием поисковой системы SciFinder Scolar и библиотечного фонда Университета Оулу, Финляндия, в рамках договора о международном сотрудничестве.

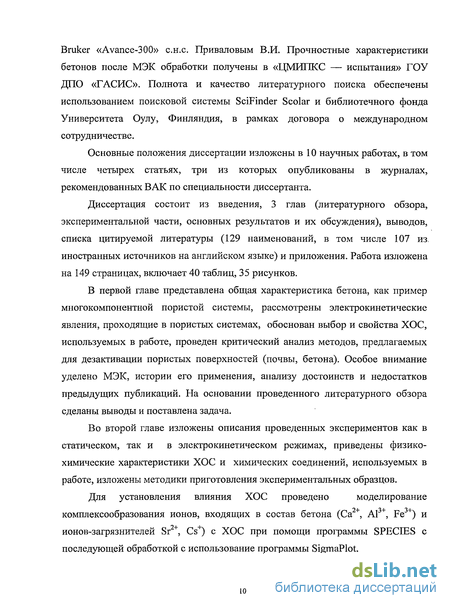

Основные положения диссертации изложены в 10 научных работах, в том числе четырех статьях, три из которых опубликованы в журналах, рекомендованных ВАК по специальности диссертанта.
Диссертация состоит из введения, 3 глав (литературного обзора, экспериментальной части, основных результатов и их обсуждения), выводов, списка цитируемой литературы (129 наименований, в том числе 107 из, иностранных источников на английском языке) и приложения. Работа изложена на 149 страницах, включает 40 таблиц, 35 рисунков.

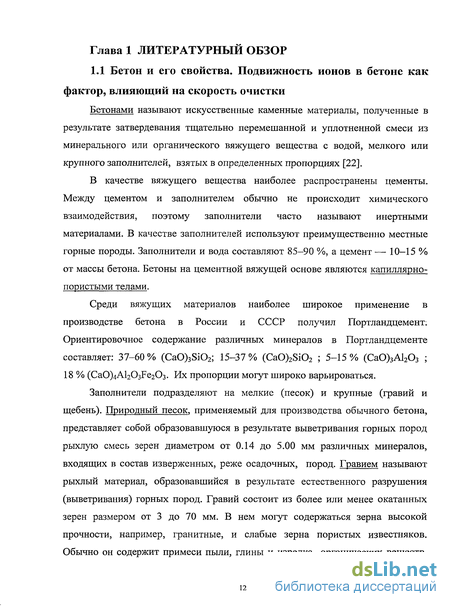

В первой главе представлена общая характеристика бетона, как пример многокомпонентной пористой системы, рассмотрены электрокинетические явления, проходящие в пористых системах, обоснован выбор и свойства ХОС, используемых в работе, проведен критический анализ методов, предлагаемых для дезактивации пористых поверхностей (почвы, бетона). Особое внимание уделено МЭК, истории его применения, анализу достоинств и недостатков предыдущих публикаций. На основании проведенного литературного обзора сделаны выводы и поставлена задача.
Во второй главе изложены описания проведенных экспериментов как в статическом, так и в электрокинетическом режимах, приведены физико-химические характеристики ХОС и химических соединений, используемых в работе, изложены методики приготовления экспериментальных образцов.
Для установления влияния ХОС проведено моделирование
комплексообразования ионов, входящих в состав бетона (Са2+, Al3+, Fe3+) и ионов-загрязнителей Sr , Cs ) с ХОС при помощи программы SPECIES с последующей обработкой с использование программы SigmaPlot

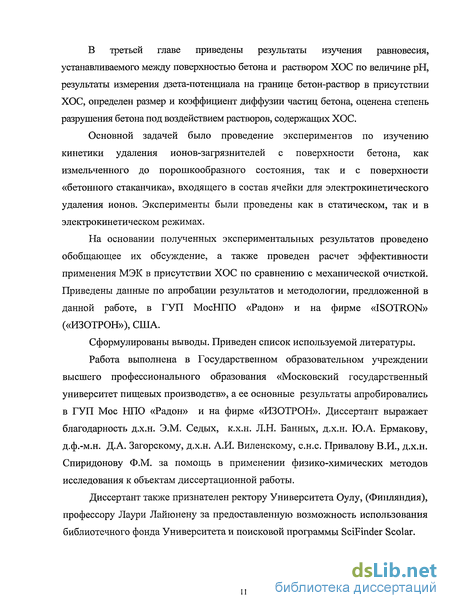

В третьей главе приведены результаты изучения равновесия, устанавливаемого между поверхностью бетона и раствором ХОС по величине рН, результаты измерения дзета-потенциала на границе бетон-раствор в присутствии ХОС, определен размер и коэффициент диффузии частиц бетона, оценена степень разрушения бетона под воздействием растворов, содержащих ХОС.
Основной задачей было проведение экспериментов по изучению кинетики удаления ионов-загрязнителей с поверхности бетона, как измельченного до порошкообразного состояния, так и с поверхности «бетонного стаканчика», входящего в состав ячейки для электрокинетического удаления ионов. Эксперименты были проведены как в статическом, так и в электрокинетическом режимах.
На основании полученных экспериментальных результатов проведено обобщающее их обсуждение, а также проведен расчет эффективности применения МЭК в присутствии ХОС по сравнению с механической очисткой. Приведены данные по апробации результатов и методологии, предложенной в данной работе, в ГУП МосНПО «Радон» и на фирме «ISOTRON» («ИЗОТРОН»), США.
Сформулированы выводы. Приведен список используемой литературы.
Работа выполнена в Государственном образовательном учреждении высшего профессионального образования «Московский государственный университет пищевых производств», а ее основные результаты апробировались в ГУП Мое НПО «Радон» и на фирме «ИЗОТРОН». Диссертант выражает благодарность д.х.н. Э.М. Седых, к.х.н. Л.Н. Банных, д.х.н. Ю.А. Ермакову, д.ф.-м.н. Д.А. Загорскому, д.х.н. А.И. Виленскому, с.н.с. Привалову В.И., д.х.н. Спиридонову Ф.М. за помощь в применении физико-химических методов исследования к объектам диссертационной работы.
Диссертант также признателен ректору Университета Оулу, (Финляндия), профессору Лаури Лайюнену за предоставленную возможность использования библиотечного фонда Университета и поисковой программы SciFinder Scolar.
