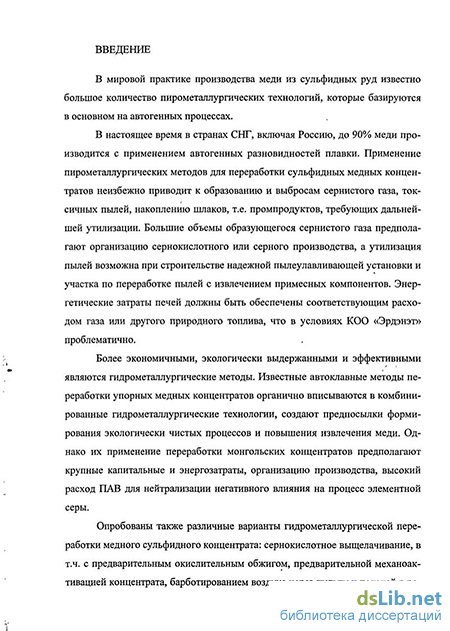

Введение к работе
Актуальность темы
Предприятие КОО «Эрдэнэт» ежегодно получает из руд месторождения Эрдэнзтийн-Овоо 500 тысяч тонн медного концентрата с содержанием меди 23-25%. До настоящего времени его продают по цене меди в концентрате. Актуальна разработка собственной технологии переработки медного концентрата на месте с получением товарной катодной меди.
Перспективен гидрометаллургический способ переработки трудновс-крываемых халькопиритных медных концентратов КОО «Эрдэнэт», предусматривающий, в частности, выщелачивание растворами азотной кислоты с регенерацией ее из отходящих нитрозных газов. В итоге сульфидная сера окисляется до сульфатов, достигается высокое извлечение меди (до 98%). Очищенный от примесей раствор подвергают электроэкстракции с получением катодной меди.

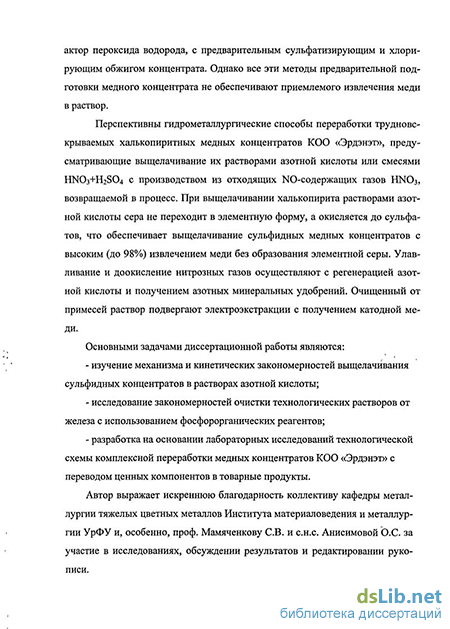

Цель работы:
Основными целями диссертационной работы являются:
изучение механизма и кинетических закономерностей выщелачивания сульфидных минералов в растворах азотной кислоты;
выбор условий выщелачивания медного концентрата, обеспечивающих извлечение не менее 98% меди;
исследование закономерностей очистки технологических растворов от железа с использованием фосфорорганического реагента;
определение параметров электроэкстракции меди из смешанных сульфатно-нитратных электролитов;
разработка принципиальной технологической схемы комплексной переработки медных концентратов КОО «Эрдэнэт».
Научная новизна
- термодинамически (диаграммы Е-рН) определены условия эффектив
ного растворения сульфидов в азотной кислоте, исключающие образование
элементной серы и оксидов железа;
согласно кинетическим закономерностям процесс выщелачивания сульфидов при высокой концентрации кислоты протекает во внешнедиффу-зионной области;
предложено математическое описание выщелачивания сульфидных минералов азотной кислотой, позволяющее оценить влияние параметров выщелачивания медного концентрата на извлечение меди;
Практическая ценность
Предложена технологическая схема переработки сульфидных медных концентратов на КОО «Эрдэнэт», которая включает:
- выщелачивание концентрата азотной кислотой с утилизацией нитро
зных газов и извлечением 98 % меди;
очистку продуктивных растворов от железа с применением нового фосфорсодержащего осадителя до остаточного содержания железа ниже 10 мг/дм3;
электроэкстракцию меди из смешанных сульфатно-нитратных электролитов с получением катодной меди;
Предлагаемая технология соответствует требованиям эффективности, экологичности, не требует существенных капитальных затрат.
Методика исследований
Исследования выполнены в лабораторном и укрупненном масштабах. Эксперименты проводили с использованием потенциометрического титрования (прибор «Аквилон»), электрохимические - потенциодинамическим методом (потенциостат ІРС-ProM). Для сбора данных лабораторного гидрометаллургического эксперимента применены методы планирования эксперимента, математического моделирования, пакеты специально разработанных компьютерных программ. При анализе химического и фазового состава исходных материалов, промежуточных и конечных продуктов пользовались аттестованными физико-химическими методами анализа: рентгено-флюоресцентным (VRA-30), рентгенофазовым (MS-46 Камека), атомно-абсорбционным (NovAA 330), металлографическим (микроскоп PZO с компьютерной приставкой Nb-lab).
На защиту выносятся:
результаты термодинамических расчетов диаграмм Е-рН;
кинетические закономерности выщелачивания сульфидных минералов растворами азотной кислоты;
оптимизированные параметры выщелачивания медного концентрата;
способ и показатели очистки раствора от железа с применением нового фосфорсодержащего осадителя;
технологическая схема переработки медного концентрата с применением регенерируемой азотной кислоты.
Апробация работы. Основные положения диссертационной работы представлены на:
Международной НТК «Приоритетные направления развития науки и технологий», Тула, апрель 2011;
Всероссийской НПК с международным участием « Перспективы развития технологий переработки углеводородных и минеральных ресурсов», Иркутск, апрель 2011;
Международной НТК «Актуальные вопросы металлургии цветных металлов», Красноярск, май 2011;
VI Международной конференции «Инновационные технологии в горно-металлургической отрасли», ВНИИЦВЕТМЕТ, Республика Казахстан, Усть-Каменогорск, май 2011;
- Международной НПК «Абишевские чтения-2011» «Гетерогенные процессы в обогащении и металлургии», Республика Казахстан, Караганда, июнь 201L
Публикации. По результатам работы опубликовано 4 статьи в журналах, рекомендованных ВАК РФ и 5 тезисов докладов на российских и международных конференциях.
Структура и объем работы. Диссертация состоит из введения, четырех глав, заключения, списка литературных источников. Материал изложен на 120 страницах основного текста, содержит 9 таблиц, 44 рисунка; список литературы включает 119 наименований отечественных и зарубежных авторов.
Гидрометаллургические направления переработки медного сырья
Наиболее полная характеристика автоклавных процессов переработки сульфидных концентратов дана в фундаментальном труде [12]. Автоклавные процессы могут быть реализованы в промышленном масштабе на автоклавной аппаратуре, выпускаемой машиностроительными заводами [13-16].
По данным работ, выполненных специалистами университета Британской Колумбии (Канада), автоклавное выщелачивание применимо к содержащим много вредных примесей низкосортным концентратам, пироме таллургическая переработка которых экологически небезопасна и экономически нерентабельна [13]. Автоклавному выщелачиванию подвергали концентраты, содержащие, %: 25,6-29,7 Си; 26,9-31,8 Fe; 36,0- 38,4 S. При 220С под давлением Ог в течение 3 ч в раствор извлекали до 98% Си. Раствор со-держал, г/дм : 50-60 Си, 5 Fe, 80 H2SO4. Твердый остаток содержал более 50% Fe, в него в основном извлекали As, Sb и Ві. Опробовано два варианта извлечения меди из раствора: непосредственным электролизом и с промежуточной жидкостной экстракцией. Рентабельность переработки концентратов способом автоклавного выщелачивания повышается с увеличением отношения Cu:S в концентрате, а также при возможности использования отработанного электролита для выщелачивания в кучах бедных руд или отвальных продуктов.
В работе [17] изучены возможности гидрометаллургической переработки различных образцов сульфидной медной руды месторождения Las Cruces (Испания), содержащей 15,6% Си. Технология включает в себя следующие операции: атмосферное выщелачивание растворами H2SO4, автоклавное выщелачивание при температуре ниже 120С (до точки плавления серы), жидкостную экстракцию меди реагентом марки Acorga М 5640, электроэкстракцию. Общее извлечение меди в раствор при 2-х стадийном выщелачивании в оптимальном режиме составило 83,4-90,7%, в товарную катодную медь - 81,1-89,2%.
Компанией Inco Copper Refinery Electrowinning Department (CRED) разработан гидрометаллургический способ переработки медных концентратов, содержащих, %: 55-60 Си; 20-25 Ni, Со, Fe; 1-3 As; 0,57-0,85 кг/т Аи; 0,71-1,28 кг/т Ag [18]. Способ включает выщелачивание осадков разбавленными растворами H2SO4, CuS04 при 160С и давлении 593 кПа; отделение медьсодержащего осадка от раствора, в котором концентрируются никель, кобальт, железо и мышьяк; окислительное выщелачивание медного кека при 115С и давлении 1034 кПа с образованием основного сульфата меди; серно кислотную обработку последнего; электролитическое извлечение меди из сульфатных растворов. В процессе окислительного выщелачивания C112S последовательно превращается в CuS, C11SO4, CuS04-2Cu(OH)2. Скорость сернокислотного выщелачивания CuS в значительной степени зависит от структуры, дисперсности и свойств образующихся осадков основного сульфата. С повышением дисперсности осадков повышается вязкость пульпы, что затрудняет диффузию кислорода и уменьшает скорость окислительного выщелачивания.
В работе [19] изложены результаты исследований по сернокислотному автоклавному выщелачиванию сульфидных медных концентратов. Показано, что основной причиной низкого извлечения меди в раствор при выщелачивании является образование более упорных вторичных сульфидов меди.
Авторами [20] приведены данные по нескольким вариантам окислительного выщелачивания халькопиритного концентрата: исходного, с добавкой NaCl, совместно с порошковой Си, концентрата, подвергнутого гидротермальной активации. Применение порошковой меди или предварительной гидротермальной активации в 2 раза повышает скорость растворения меди, значительно снижает содержание железа в получаемых растворах.
Изучен процесс окислительного выщелачивания меди из халькопири-та в 1 М H2SO с добавками ионов ОТ nFeJT[21]. Опыты проводили в автоклаве при 110-220С и парциальном давлении 02 0,69-1,38 МПа. Поверхность минерала изучали с использованием электронной и рентгеновской спектроскопии. Показано, что высокого ( 95%) извлечения меди можно достичь за 3 часа лишь при температуре более 200С или с предварительной активацией минерала. При 110 скорость растворения замедляется после 1 часа (извлечение -35%) вследствие образования пассивирующей пленки толщиной 1 мкм, которая состоит из полисульфида CuSn(n 2). На первой стадии реакция носит диффузионный характер и ее скорость определяется диффузией ионов через утолщающийся пассивирующий слой, скорость растворения которого меньше, чем у халькопирита. Через 2 часа, при переводе в раствор около 44% Си скорость процесса начинает контролироваться скоростью растворения полисульфидной пленки (константа скорости 5,14-103 мкм/мин).
Проведены укрупненные испытания двух опытных концентратов, полученных из руд месторождения «Асгат» (Монголия) состава, %: Си 9,96 и 26,14, Fe 29,69 и 21,49, Zn 6,23 и 0,86, Sb 5,8 и 12,49, Bi 1,21 и 1,0, Ag 5803,7 и 8100 г/т, РЬ 1,13 и 0,2, S 21,32 и 21,72, As 1,2 и 0,71 [22]. Выщелачивание проводили модельным раствором, содержащим, г/дм : 70-110 H2SO4, 5 Си. С повышением расхода кислоты (H2SO4/CU) с 1,0 до 1,6 в раствор извлекается до 95% Си и уменьшается переход Fe и Sb, достигая максимума при H2SCyCu=l,35. В кек переходило, %: Си 10, Fe 70, S 71, Zn 8,49, а также Sb, Bi и Ag, которые после гидроциклонирования концентрировались в серо-сульфидной фазе.
Для полиметаллического концентрата месторождения «Астарат» (Монголия) получены кинетические характеристики и обобщающие уравнения скорости растворения тетраэдрита в условиях низкотемпературного сернокислотного автоклавного выщелачивания [23]. После выщелачивания пульпа поступает в классификатор для отделения гранул, из которых извлекают серу, слив фильтруют и кек направляют на флотацию. В хвостах флотации концентрируются Ag, Sb и Bi. Предложенная технологическая схема обеспечивает извлечение 96% Си и получение селективных продуктов, пригодных для переработки по технологии соответствующих предприятий.
Расчеты диаграмм состояния элементов полиметаллического сырья при азотнокислом выщелачивании
Процесс окисления сульфидов в кислых средах может идти с образованием элементной серы, тиосульфатов, нестехиометрических политиосое-динений. В присутствии сильных окислителей сульфидная сера окисляется до сульфата . Если окисление сульфидов рассматривать как электрохимический процесс, то его реализация определяется окислительным потенциалом растворителя. С этой точки зрения, наиболее эффективным окислителем является азотная кислота: потенциалопределяющие реакции нитрата в кислой среде: N03-_+3e+4H+ = NO+2H20 Е=0,96В (2.1) 2N03- + 12е +10 Н+ = N20 + 5Н20 Е = 0,77 В (2.2) Рентгенофазовый и элементный анализы показали присутствие в концентрате в преобладающем количестве халькопирита (CuFeS2), ковеллина (CuS) и пирита ( FeS2 ), поэтому термодинамически возможные взаимодействия с азотной кислотой оценивали именно для этих соединений.
Основные составляющие медного концентрата сульфидные минералы при взаимодействии с азотной кислотой могут образовывать водорастворимые, твердые и газообразные продукты: CuFeS2 + 8HN03 = CuS04 + FeS04 +4NO + 4N02 +4Н20 (2.3) CuFeS2 + 20 HNO3 =3 Си (N03)2 + 3Fe(N03)2 + 6S + 10H2O (2.4) 2CuFeS2+20HNO3 =2Cu (NO )2+ Fe2(SO4)3+S+6NO+10NO2+10H2O (2.5) 3CuS +8 HN03 = 3CuS04 + 8NO +4 H20 (2.6) 2FeS2 + 8HN03 = Fe2(S04)3 + S+8NO + 4H20 (2.7) Наряду с основными протекают вторичные процессы с участием продуктов первичных реакций взаимодействия исходных компонентов системы. Так, выделяющаяся элементная сера способна в азотнокислой среде окис ляться до сульфатной, и, диспропорционируя, восстанавливаться до сульфидной: S + 2HN03 = H2S04 + 2NO (2.8) 4S + 3CuS04 + H20 = 3CuS + 4 H2S04 (2.9)
На основании анализа вероятных реакций выбраны элементы, ионы, твердые фазы, газообразные продукты, сочетания которых сформированы как исходные данные для программы HSC-6 при мольном соотношении сульфидов и азотной кислоты 1:8 (реакции 2.3, 2.6 и 2.7) и температуре 20 и 100С. Полученные диаграммы потенциал - рН представлены на рис. 2.3-2.8. Е, мВ Си2 CuFeS2,Cu CuS -0,2 РН РИС 2.3. Диаграмма существования соединений меди при взаимодействии сульфидов с азотной кислотой Результаты термодинамических расчетов, представленные на рисунке 2.3 показывают, что при растворении основного минерала концентрата (CuFeS2) в диапазоне рН 1-3 образуются растворимые катионы меди (II) при окислительных потенциалах более 0,6 В. Нерастворимый сульфид меди CuS может существовать в области потенциалов 0,2 -0,4 В и диапазоне рН 0-1. Область существования элементной серы ограничена потенциалами 0,25-0,3 5В во всем рассматриваемом диапазоне рН. При повышении рН до 3 в твердой фазе присутствуют моносульфид C112S и закись меди.
Представленные на рис. 2.4. формы соединений железа в азотнокислом растворе свидетельствуют о том, что катионные железо (И) и железо (III) образуются при концентрации кислоты не менее 1 моль/дм (рН=0) и окислительных ее потенциалах выше 0,4 В. При меньших концентрациях кислоты (рН 1-3) и потенциалах менее 0,4 В в системе присутствуют как малорастворимые сульфиды железа ( FeS и FeS2), так и оксид Fe203, что негативно влияет на процесс выщелачивания. Кроме того, в области потенциалов 0,22 0,35 В во всем диапазоне рН вероятно образование элементной серы, которая также тормозит обычно процесс растворения концентрата.
На диаграмме существования соединений серы при взаимодействии сульфидов с азотной кислотой (рис. 2.5) выделены три области: при потенциалах системы менее 0,2 В вероятно выделение газообразного сероводорода, в области потенциалов 0,2 - 0,4 В в твердом молекулярном состоянии находится элементная сера, при потенциалах выше 0,4 В все сульфиды переходят в раствор в виде гидросульфата и сульфата. Эта зависимость позволяет определить область устойчивого растворимого состояния всех продуктов окисления серы из халькопирита и пирита.
При этом азот в нитрате, в высшей степени окисления, восстанавливается до NO газообразного (рис.2.6), во всем диапазоне рН и потенциалах 0,9-1,1 В, что согласуется с реакцией 2.1. Более высокий окислительный потенциал этой системы ( 0,96 В) по сравнению с реакцией 2.2 (0,77 В) позволяет определить преобладающую фазу нитрозных газов как NO. Закись азота N20 образуется при более низких окислительных потенциалах (0,77 - 0,9 В) и может присутствовать в системе как побочный продукт. Присутствие молекулярного азота вероятно при еще более низких окислительных потенциалах ирНЗ.
Если процесс выщелачивания проводится с подачей воздуха, то можно ожидать окисления обоих оксидов до диоксида, который при гидролизе в кислой среде образует две родственные кислоты - азотную и азотистую: 2NO + 02=2N02 (2.10) 2N02 + Н20 = HN02 + HN03 (2.11) 3HN02 = HNO3 + NO + H20 (2.12) . Диаграмма существования соединений азота при взаимодействии сульфидов с азотной кислотой Сочетание равновесий в газовой системе и растворе позволяет регенерировать впоследствии исходную азотную кислоту, возвращая ее на стадию выщелачивания.
Как следует из комбинированной диаграммы возможных взаимодействий в системе медь - железо - сера - азотная кислота при 20С (рис.2.7) продуктами окисления сульфидов меди и железа в азотной кислоте являются Cu2+, Fe2+ , Fe 3+, SO4 2 . При этом в кислой среде при рН 1,5 и Е = 0,4 - 0,8 В присутствуют только катионы меди и железа, а при меньшей кислотности Си2+ и БегОз, что свидетельствует о возможности разделения меди и железа в процессах окисления.
Стабильное состояние элементной серы возможно в максимальном диапазоне потенциалов 0,4 - 0,2 В в интервале значений рН от 0 до 3 и в минимальном - 0 - 0,2 В при рН от 3 до 0 . Повышение температуры (рис.2.8.) несколько уменьшает вероятность ее образования.
Устойчивые соотношения окисленных и восстановленных форм азота также можно регулировать режимом Е- рН и изменением температуры (рис. 2.8). Для стабильного состояния NO3- или HNO3 в водных растворах характерны высокие значения потенциалов: 0,94 -0,96 В при рН 0 и 0,50 -0,67 В при рН 3. С уменьшением потенциала до 0,84 - 0,87 В при рН 0 и 0,40 -0,65В при рН 3 возможно образование HNO2, область стабильного существования которой весьма незначительна. Важно отметить, что с повышением температуры уменьшается вероятность существования в водных растворах азотной кислоты таких оксидов, как NO и NO2, что обусловлено уменьшением растворимости газов при повышении температуры.
Исследование осаждения железа нитрилтриметиленфосфоновой кислотой
В последнее время в гидрометаллургии все шире применяют различные органические реагенты, обладающие селективными свойствами по отношению к тем или иным элементам. Особый интерес представляют ком-плексоны, образующие с ионами металлов прочные хелатные соединения [98]. В частности, для связывания трехвалентных катионов, применяют комплексоны с фосфоновыми функциональными группами.
Нитрилтриметиленфосфоновая кислота (НТФ) представляет собой комплексон с тремя фосфоновыми группировками, шестидентантный ли-ганд, образующий в кислой среде с железом прочные труднорастворимые комплексонаты состава РезНз(шрп)2 6Н20. Растворимость его при комнатной температуре составляет 5,5 10"5 г в 100 мл воды, или 9,85-10"5 моль/дм3.
При увеличении соотношения металл:лиганд и понижении рН тенденция к формированию малорастворимых соединений усиливается.
Образование железом (III) устойчивых нерастворимых комплексов в кислой среде позволяет количественно и селективно осаждать этот элемент в присутствии многих сопутствующих металлов, в частности, меди [99].
Нами проведена серия опытов осаждения железа из растворов выщелачивания, с целью установить расход реагента на образование железо-фосфонатного осадка при различном содержании меди и в зависимости от кислотности среды. Результаты представлены в таблице 3.2 . Видно, что при уменьшении кислотности среды от 1 до 3 рН и увеличении концентрации меди в два раза остаточное содержание железа в растворе не меняется. Глубина очистки зависит, главным образом от соотношения металл: лиганд: при равном мольном соотношении сохраняется стехиометрия хелатного соединения и достигается полное связывание ионов железа в нерастворимый комплекс. По литературным данным [99] состав этого осадка представляют как Fe3 (НТФ)2, следовательно, соотношение 3:2, либо 1:0,6 необходимо для образования соединения.
Пересчет мольных соотношений на массовые показывает, что для связывания одного грамма ионов железа в растворе необходимо 2,2 г кристаллической НТФ.
Образование осадка происходит практически моментально, но для полного протекания процесса необходимо выдерживать пульпу при комнатной температуре и перемешивании в течение 30-40 минут. Структура осадка кристаллическая, затруднений при фильтрации не наблюдается. На рис. 3.9 приведены микрофотографии кристаллов осадка ( микроскоп PZO с компьютерной приставкой NB-lab, увеличение х 25) , полученные при различном соотношении Me :L : а - 1:1; 6-2:1; в- 3:2. Видно, что во всех случаях формируются как микрокристаллические, так и агрегатированные структуры. При недостатке лиганда (соотношение 2:1) не происходит изменения состава комплекса; недостаточная глубина очистки обусловлена неполным связыванием железа. Полученный железо-фосфонатный комплексонат может быть использован в дальнейшем для производства ценной железо-фосфорной лигатуры как товарного продукта [100].
В практике электроэкстракции меди из растворов подземного выщелачивания процесс восстановления осуществляется из сернокислотных электролитов [114-117]. Из отделения очистки на электровиннинг поступает электролит следующего состава: Свхси = 35г/дм3, CBXFe = 1 г/дм3, CBXH2so4=180 г/дм3. Удельная плотность поступающего электролита: рга= 1,27 г/дм3. Технологические параметры проведения процесса на основе практических данных действующего производства следующие: - катодная плотность тока 260 А/м ; - температура электролита 45 С (318 К); - катодный выход меди по току 97 %; - катодный выход водорода по току 3 %; - токовая нагрузка 49 000 А.
При выщелачивании медного концентрата азотная кислота расходуется не полностью, поэтому состав растворов может варьироваться по кислотности, соотношению анионов сульфата и нитрата, концентрации меди. Реальные растворы выщелачивания, очищенные от железа, содержали: - ионов меди- 40-50 г/дм (0,6-0,8 моль/дм ); - ионов водорода - 0,5 - 0,9 моль/дм ; - ионов сульфата- 0,5 - 1,7 моль/дм ; - ионов нитрата -1,7 - 0,5 моль/дм3.
Для определения параметров электролиза и кинетических особенностей восстановления меди из электролитов, содержащих нитрат меди и азотную кислоту, провели серию электрохимических испытаний. Зависимость катодной плотности тока от потенциала изучали потенциодинамическим методом (потенциостат IPC) с компьютерной обработкой результатов. Исследования проводили в стандартной электрохимической термостатированной трехэлектродной ячейке (рис. 3.10). Катодом служила шлифованная поверхность цилиндрического торцевого электрода из легированной стали марки 12Х18Н10Т, которая традиционно используется в качестве электродных и конструкционных материалов, в том числе и в электролизерах с азотнокислыми электролитами. Вспомогательным электрод - платиновый, сравнения -хлорсеребряный. Анодные потенциодинамические кривые регистрировали на платиновом и дисперсном графитовом электродах. Температурные зависимости плотностей тока от потенциала получали в термостатированных условиях при температурах электролита 25, 50 и 80 С.
Известно [105] , что при катодной поляризации на платиновом электроде в растворе HNO3 протекают реакции восстановления азотной кислоты. Скорость процесса восстановления азотной кислоты настолько высока, что при потенциодинамических измерениях в данной концентрации не удается достичь потенциалов выделения водорода (рис. 3.11, кривая 3), при этом основными продуктами восстановления являются HNO2, NO, NO2, N204 .
В растворе нитрата меди катодные токи регистрируются только в области потенциалов электроосаждения меди (Е - 0,12 В) (рис. 3.11 кривые 1 и 2) и выделения водорода (Е -0,22 В). Таким образом, присутствие катионов меди в растворе позволяет исключить выделение токсичных продуктов восстановления HNO3 и не допустить протекания паразитарных реакций восстановления нитрозных газов, снижающих выход по току для меди.
Результаты балансовых испытаний
Следующий этап переработки - очистка полученного при выщелачивании раствора от железа. Поскольку основным минералом концентрата является халькоприт CuFeS2, то концентрация меди и железа в растворе сопос тавимы, в связи с чем гидролитическая очистка от железа проблематична. По предлагаемой технологии осаждение железа производят комплексоном НТФ (нитрилтриметиленфосфоновая кислота), который образует с железом кристаллический, хорошо фильтруемый осадок. Степень очистки от железа-99%, остаточная концентрация ионов железа в электролите не превышает 10мг/дм3.
После фильтрации получают осадок комплексоната железа, представляющий собой товарный продукт для производства железо-фосфорной лигатуры, и раствор смешанного нитратно-сульфатного состава с содержанием меди до 50 г/дм .
Завершающую стадию технологической цепи - электроэкстракцию меди проводят в открытом проточном электролизере ящичного типа без разделения электродных пространств. В качестве катодов используют листы из легированной стали 12Х18Н10Т, аноды изготавливают из платинированного титана, устойчивого в азотной и серной кислотах. Электролит в ванну подают из напорного бака, футерованного винипластом. Циркуляция организована сверху вниз, скорость обмена электролита - 3 объема ванны в час.
Установлено, что анионный состав не влияет на скорость и качество электрокристаллизации меди, поэтому корректировку проводят только по концентрации меди и кислотности: начальная концентрация Си2+ - от Х \ Х г/дм , конечная - до 5 г/дм , исходная кислотность - 1 моль/дм по иону водорода. Время наращивания катодного осадка составляет 96 часов. После окончания электролиза катод промывают водой. Полученные катодные осадки без затруднений сдирались с поверхности катодов.
Питание ванны электрическим током производят от трансформатора через выпрямитель, катодная плотность тока 200 А/м , выход по току меди составляет при этом 98,4 - 98,6%. Отработанный электролит может быть использован как растворитель на стадии репульпации, либо отправлен в систе му кучного выщелачивания предприятия «Эрдмин». Все промывные воды являются оборотными.
Схема цепи аппаратов представлена на рис. 4.2. В бункер поступает сухой измельченный медный концентрат с известной насыпной плотностью, которая определяет объем расчетной массы исходного сырья.
Баки для репульпации, выщелачивания и очистки от железа должны быть футерованы кислотостойким материалом (эмаль, фторопласт, винипласт), снабжены агитационной мешалкой и рубашкой для нагрева или охлаждения реакционной массы.
Бак выщелачивания должен быть герметичным, с патрубками для ввода азотной кислоты, вдувания воздуха и отвода нитрозных газов на утилизацию и регенерацию азотной кислоты.
Система для улавливания и регенерации нитрозных газов в данной работе не рассматривалась, т.к. имеются многочисленные варианты технологических разработок этих систем [69-72].
Для отделения растворов от осадков предусмотрены фильтры периодического действия: рамные фильтр-прессы, либо открытые нутч-фильтры с полипропиленовой фильтровальной тканью, устойчивой в азотной и серной кислотах.
Все насосы и коммуникации изготовлены из кислотоупорных материалов.
Электроэкстракцию проводят в серии электролизеров ящичного типа, футерованных винипластом.
В емкость для отработанного электролита сливают раствор после электроэкстракции, истощенный по меди до 5 г/дм3. Катодная медь отр. электролит Fe-P кек
Аппаратурная схема технологии переработки медного концентрата азотнокислым методом 1 - бункер концентрата; 2 - реактор репульпации; 3 - реактор выщелачивания; 4 - система регенерации азотной кислоты; 5 - расходная емкость азотной кислоты; 6, 9 - фильтры; 8 - реактор для очистки раствора от железа; 7, 10 - емкости для кеков; 11 - ванны электроэкстракции; 12 - сборная емкость отработанного электролита 4.2 Результаты балансовых испытаний
Материальный баланс технологии по отдельным операциям объединен по оборотным растворам в единую систему распределения компонентов по продуктам. Результаты балансовых расчетов представлены в таблице 4.1. Расчет произведен на 100 кг сухого концентрата.
На первой стадии процесса - репульпации к 100 кг концентрата по-следовательно добавлено 150и330дм промывной воды, при этом получена пульпа с соотношением Ж:Т=5:1.
На выщелачивание концентрата азотной кислотой, согласно предварительным стехиометрическим расчетам, потребовалось 233 кг товарной HNO3 с концентрацией 60 г/дм ( 10 моль/дм ), таким образом, процесс проводили при соотношении Ж:Т=8:1. При извлечении меди и железа в раствор 93 и 92 %, соответственно, в жидкой фазе присутствует 25,53 кг меди и 27,08 кг железа.
Анионный состав раствора формируется из соотношения сульфат-нитрат: окисленная сульфидная сера практически полностью превращается в сульфатную, нитрат азотной кислоты максимально удаляется с нитрозными газами, в растворе остается 0,62% азотной кислоты, что составляет 4,14 кг. Пересчет на молярное соотношение показывает, что в растворе преобладает сульфатный анион: SO4 : NO3 =18:1.
После фильтрации пульпы , полученной при выщелачивании, осадок массой 22,7 кг, представляющий собой «пустую породу»- силикатно-кальциевый кек, выводят из схемы, складируют, используют в дальнейшем для производства стройматериалов.
