Введение к работе

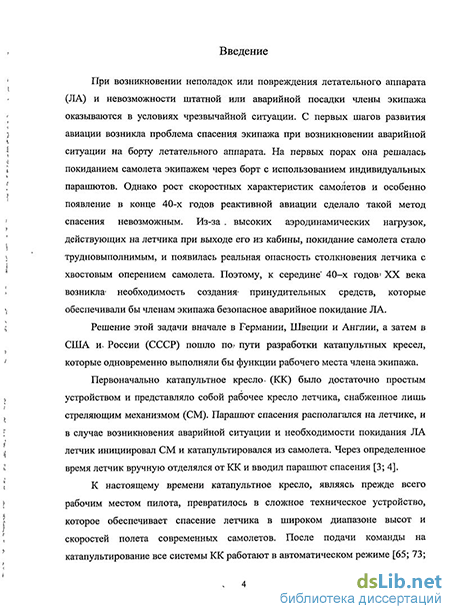

Актуальность работы. При возникновении неполадок или повреждения летательного аппарата (ЛА) и невозможности его штатной или аварийной посадки члены экипажа оказываются в условиях чрезвычайной ситуации. Основным способом спасения летчиков военных реактивных самолетов в этом случае является катапультирование с использованием катапультного кресла (КК). При этом одним из наиболее существенных факторов, влияющими на безопасность катапультирования, являются воздействие ударных перегрузок, а также непосредственное воздействие набегающего воздушного потока.

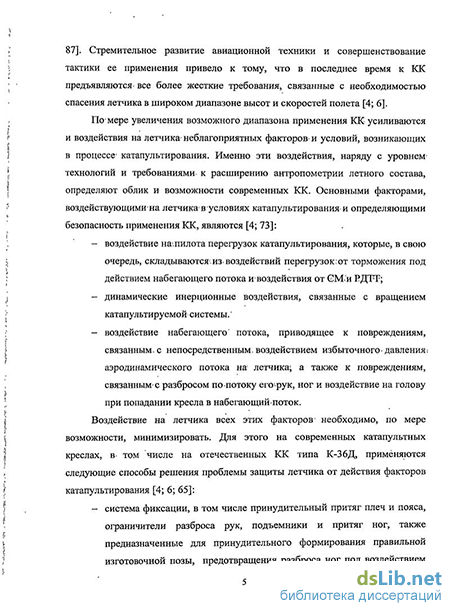

Вопросы, связанные с защитой от непосредственного действия набегающего потока на современных российских КК типа К-36 в известной степени решены (Г.И. Северин, А.С. Барер и др.), а основным травмирующим фактором оказывается перегрузка катапультирования, действующая в направлении «голова-таз» - ny (Г.П. Ступаков, В.С. Казейкин, Ю.Б. Моисеев), приводящая к компрессионным травмам нижних грудных и поясничных позвонков. Частота получения таких травм летчиками даже в случае применения современных КК может достигать 10…30% (Дж.В. Бринкли).
Благодаря исследованиям, проводившимся во второй половине XX века как у нас в стране, так и за рубежом достаточно хорошо изучен вопрос о характере компрессионных травм позвоночника, обусловленных действием этих перегрузок, а также вопрос о его прочности и несущей способности (Г.П. Ступаков, С.А. Гозулов, В.А. Корженьянц и др.). Были установлены основные факторы, влияющие на риск перелома позвоночника в результате действия ударных перегрузок, и получена количественная связь между физическими параметрами этих перегрузок и вероятностью травмирования, что позволило создать инструментарий для определения безопасности воздействия перегрузок катапультирования.
Все известные критерии безопасности воздействия перегрузки в направлении «голова – таз» были получены в условиях катапультирований на малых скоростях, исходя из того, что на тело летчика воздействует суммарная, передаваемая через кресло перегрузка, сжимающая его позвоночник. Между тем, в соответствии с современными требованиями, КК должно спасать летчика на всех режимах полета, в том числе при больших индикаторных скоростях (900…1300 км/час). При этом, как известно из многолетней практики применения КК, вследствие воздействия набегающего потока значения перегрузок в направлении «голова-таз» существенно возрастают, и это, по существующим критериями, должно приводить к значительному увеличению вероятности компрессионных травм позвоночника.
Проблема определения уровня допустимых воздействий при катапультировании становится особенно актуальной в связи с тем, что новые отечественные КК (типа К-36Д-3.5, К-36Л-3.5Я и К-36Д-5) создавались с учетом расширенных требований, приводящих к возрастанию уровней перегрузок, и прежде всего – перегрузок в направлении «голова-таз».
Так, уменьшение массы пилота и самого КК, а также увеличение угла установки кресла в кабине ЛА с целью улучшения условий штатной работы экипажа, приводит к увеличению значений перегрузок, действующих вдоль позвоночника человека при катапультировании. Это, в свою очередь, приводит к ограничению скоростного диапазона применения самолета или к отказу от установки кресла под углами, обеспечивающими благоприятную штатную работу летчика.
Увеличение максимально допустимых скоростей и чисел Маха, на которых должно быть обеспечено безопасное катапультирование, также приводит к существенному увеличению уровней перегрузок, действующих на летчика по всем направлениям. Для их снижения необходимо применение различных, технически сложных, дорогих и громоздких схем и устройств, неблагоприятно влияющих на технические и эксплуатационные характеристики КК и ЛА.
В связи с отмеченными конструктивными особенностями перспективных КК и расширенными условиями их применения возникает насущная необходимость разработки методики определения безопасности воздействия перегрузок «голова-таз» в условиях реальных катапультирований, то есть тех их пороговых значений, которые не приводят к получению летчиком травм позвоночника и обеспечивают безопасность летчиков в чрезвычайных ситуациях катапультирования.
Цель работы - разработка на основании полученных экспериментальных данных и проведенного математического моделирования методики оценки безопасности воздействия на тело летчика перегрузок в направлении «голова-таз», возникающих при катапультировании на больших скоростях полета самолета, и ее апробация применительно к случаям реальных катапультирований.
Задачи исследования. Для достижения поставленной цели необходимо было решить следующие задачи:
-
Провести сравнительную оценку травматизма позвоночника летчиков, катапультировавшихся из самолета на различных скоростях полета.
-
Выявить расчетным путем особенности воздействия на летчика перегрузки «голова - таз» при катапультировании на больших скоростях полета (свыше 900 км/час).
-
Экспериментально определить величину эффекта уменьшения сжимающего усилия в позвоночнике, возникающего под воздействием набегающего скоростного напора.
-
Экспериментально сравнить реакции антропоморфного манекена и тела человека на динамическое растягивающее усилие, аналогичное действию аэродинамических сил на верхнюю часть тела летчика после попадания его в воздушный поток.
-
Создать методику оценки безопасности воздействия на летчика перегрузки «голова - таз» при катапультировании в диапазоне индикаторных скоростей 0…1300 км/час, учитывающую биомеханическую реакцию тела человека на действие аэродинамических сил.
Научная новизна результатов работы заключается в том, что:
впервые теоретически доказан и экспериментально подтвержден биомеханический эффект разгрузки позвоночника сидящего в катапультном кресле летчика под действием аэродинамических сил, возникающих при катапультировании на больших скоростях;
разработана методика количественной оценки безопасных уровней воздействия перегрузки катапультирования, отличающаяся от существующих методик учетом влияния аэродинамических сил, которые действуют на тело сидящего в кресле летчика при покидании самолета на больших скоростях полета.
Практическая значимость полученных результатов состоит в разработке методического аппарата для определения безопасных уровней воздействия на летчика перегрузки «голова-таз» в случае катапультирования из самолета с учетом реальных условий полета на больших скоростях при различных углах установки КК в кабине. В результате снимаются ограничения по применению КК и эксплуатации самих ЛА на больших скоростях полета, связанные с повышенными уровнями действующих при этом перегрузок «голова-таз».
Основная часть исследований, легших в основу настоящей диссертационной работы, была проведена в рамках Этапа 5.6 Договора между ОАО «НПП «Звезда» и «ОКБ Сухого» от 26.12.2004 г.: «Разработка КК пятого поколения К-36Д-5 для объекта Т-50».
На защиту выносятся:
-
-
Результаты аналитических и экспериментальных исследований, доказывающие наличие при катапультировании на больших скоростях полета биомеханического эффекта уменьшения сжимающего позвоночник летчика усилия от перегрузки «голова-таз» вследствие воздействия на его голову и верхнюю часть туловища растягивающих аэродинамических сил.
-
Методика, созданная для расширения возможности спасения летчика в широком диапазоне применения ЛА, и позволяющая количественно определять безопасность воздействия на тело летчика перегрузок катапультирования в направлении «голова-таз» при покидании самолета на больших скоростях полета.
Достоверность результатов исследования подтверждается четким формулированием базовых концепций исследования, строгим отбором гипотез и обоснованным применением используемых математических методов, совпадением расчетных значений с результатами, полученными в условиях стендовых исследований, внедрением основных результатов работы, а также статистическими исследованиями реального применения катапультных кресел при катапультировании на больших скоростях полета.
Результаты работы реализованы:
в «Акте по результатам Государственных испытаний КК К-36Д-3.5 в составе КСАП объекта 10В», утвержденном в/ч 22737, ОАО «НПП «Звезда» и ОАО «ОКБ Сухого» (2006 г.);
в «Заключении о возможности установки КК К-36Д-5 в кабине объекта Т-50 под углом 22», утвержденном ОАО «НПП «Звезда» и ОАО «ОКБ Сухого» (2008 г.);
в межведомственной «Методике оценки травмоопасности перегрузок КУ на больших скоростях», утвержденной ВВС МО РФ, ГНИИИ ВМ МО РФ, в/ч 22737, ОАО «НПП «Звезда» и ОАО «ОКБ Сухого» (2009 г.);
в «Отчете по результатам Предварительных испытаний катапультного кресла К-36Д-5», утвержденном в/ч 22737, ОАО «НПП «Звезда» и ОАО «ОКБ Сухого» (2010 г.).
Публикации и апробация работы. Материалы диссертации нашли свое отражение в 6 печатных трудах, в том числе в 3 изданиях, рекомендованных ВАК, одном патенте, а также в 12 отчетах по научно-исследовательским и испытательным работам.
Основные положения и научные результаты диссертационной работы обсуждались на конкурсах молодых специалистов ОАО «НПП «Звезда» (Москва 2007, 2009), на XXXIX научно-практической конференции ГосНИИИ ВМ Минобороны России (Москва 2010), на 9-й международной конференции «Авиация и космонавтика-2010» в МАИ (Москва 2010), на заседании секции научно-методического совета ГосНИИИ ВМ Минобороны России (Москва 2010), на заседании научно-технического совета ОАО «НПП «Звезда».
Методы исследования. В процессе выполнения настоящей работы проводились экспериментальные исследования с использованием антропоморфных манекенов и добровольцев-испытателей. Краткая характеристика исследований, применявшиеся методики, измерительные средства и количество выполненных экспериментов приведены в таблице 1.
Полученные в ходе проведенных исследований данные обрабатывались в соответствии с методами математической статистики с использованием соответствующих стандартных функций и процедур, имеющихся в компьютерных программах Excel и MathCad.
Теоретический анализ поставленных задач проводился путем конечно-разностного моделирования процесса катапультирования и расчетного анализа нагрузок, возникающих в ходе катапультирования, с использованием программы «САС-36» разработки НПП «Звезда» и дополнительных расчетных модулей, созданных в среде MathCad с использованием уравнений теоретической механики.
Таблица 1. Характеристика проведенных экспериментальных исследований

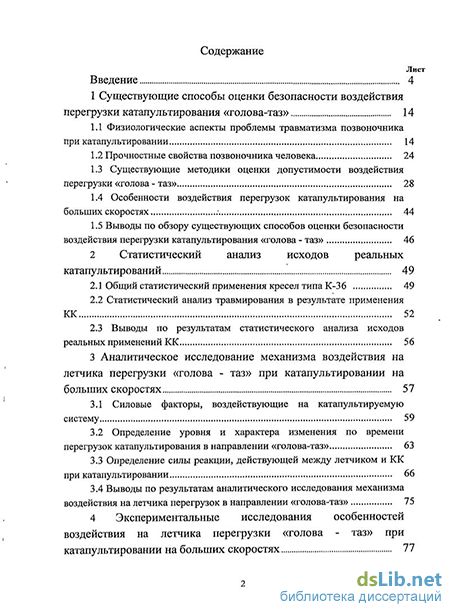

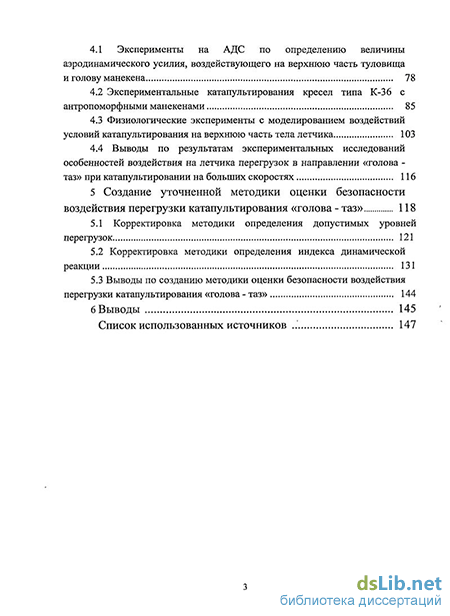

Структура и объем диссертации. Работа состоит из введения, пяти глав, выводов, списка литературы и Приложения. Основной текст диссертации изложен на 155 страницах, включая список литературных источников, проиллюстрирован 27 рисунками, содержит 23 таблицы. Библиография содержит 107 наименований, из которых 18 на иностранных языках.
