Содержание к диссертации

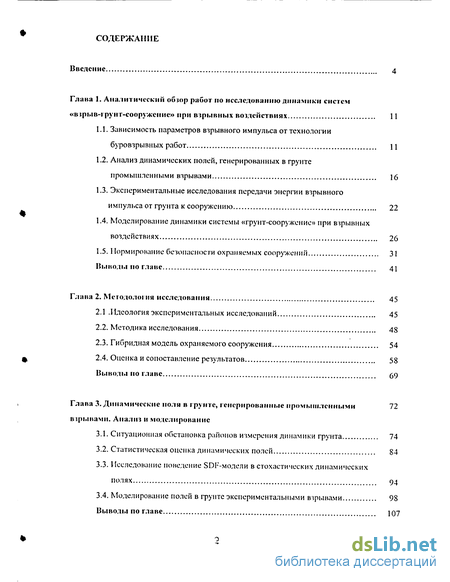

Введение
Глава 1. Аналитический обзор работ по исследованию динамики систем «взрыв-грунт-сооружение» при взрывных воздействиях 11
1.1. Зависимость параметров взрывного импульса от технологии буровзрывных работ 11
1.2. Анализ динамических полей, генерированных в грунте промышленными взрывами 16
1.3. Экспериментальные исследования передачи энергии взрывного импульса от грунта к сооружению 22
1.4. Моделирование динамики системы «грунт-сооружение» при взрывных воздействиях 26
1.5.1 Іормирование безопасности охраняемых сооружен и й 31
Выводы по главе 41
Глава 2. Методология исследования 45
2.1 .Идеология экспериментальных исследований 45
2.2. Методика исследования 48
2.3. Гибридная модель охраняемого сооружения 54
2.4. Оценка и сопоставление результатов 58
Вы вод ы и о главе 69
Глава 3. Динамические ноля в грунте, генерированные промышленными 72 взрывами. Анализ и моделирование
3.1. Ситуационная обстановка районов измерения динамики грунта 74
3.2. Статистическая оценка динамических полей 84
3.3. Исследование поведение SDF-модели в стохастических динамических полях 94
3.4. Моделирование полей в грунте экспериментальными взрывами 98
Выводы по главе 107
Глава 4. Экспериментальное исследование повеления охраняемых сооружениі при промышленных взрывах и динамических калибровках
4.1. Динамика сооружений при промышленных взрывах 110
4.2. Типовые причины проведения динамических калибровок 125
4.3. Динамическая калибровка зданий 129
4.4. Изменение параметров взрывного импульса при переходе его от грунта к фундаменту 147
Выводы по главе 153

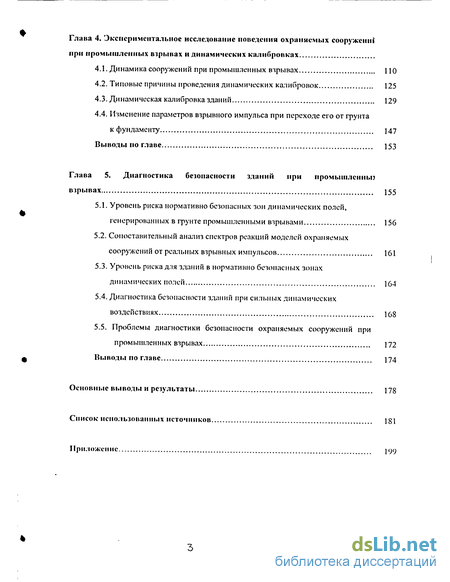

Глава 5. Диагностика безопасности зданий при промышленные взрывах 155
5.1. Уровень риска нормативно безопасных зон динамических полей, генерированных в грунте промышленными взрывами 156
5.2. Сопоставительный анализ спектров реакций моделей охраняемых сооружений от реальных взрывных импульсов 161
5.3. Уровень риска для зданий в нормативно безопасных зонах динамических полей 164
5.4. Диагностика безопасности зданий при сильных динамических воздействиях 168
5.5. Проблемы диагностики безопасности охраняемых сооружений при промышленных взрывах 172
Выводы по главе 174
Основные выводы и результаты 178
Синеок использованных источников 181
Приложение 199
- Моделирование динамики системы «грунт-сооружение» при взрывных воздействиях
- Гибридная модель охраняемого сооружения
- Исследование поведение SDF-модели в стохастических динамических полях
- Типовые причины проведения динамических калибровок

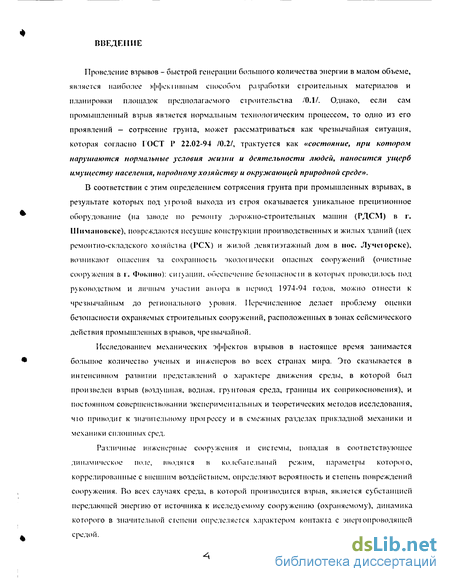

Введение к работе
Проведение взрывов - быстрой генерации большого количества энергии в малом объеме, является наиболее зффекпшным способом разработки строительных материалов и планировки площадок предполагаемого строительства /0.1/. Однако, если сам промышленный взрыв является нормальным технологическим процессом, то одно из его проявлений - сотрясение грунта, может рассматриваться как чрезвычайная ситуация, которая согласно ГОСТ Р 22.02-94 /0.2/, трактуется как «состояние, при котором нарушаются нормальные условия жизни и деятельности людей, наносится ущерб имуществу населения, народному хозяйству и окружающей природной среде».
В соответствии с этим определением сотрясения грунта при промышленных взрывах, в результате которых под угрозой выхода из строя оказывается уникальное прецизионное оборудование (на заводе по ремонту дорожно-строительных машин (РДСМ) в г. Шимановскс), повреждаются несущие конструкции производственных и жилых зданий (цех ремонтно-складского хозяйства (PCX) и жилой девятиэтажный дом в нос. Лучегорске), возникают опасения за сохранность экологически опасных сооружений (очистные сооружения в г. Фокино): ситуации, обеспечение безопасности в которых проводилось под руководством и личным участии автра в период 1974-94 годов, можно отнести к чрезвычайным до регионального уровня. Перечисленное делает проблему оценки безопасности охраняемых строительных сооружений, расположенных в зонах сейсмического действия промышленных взрывов, чрезвычайной.
Исследованием механических эффектов взрывов в настоящее время занимается большое количество ученых и инженеров во всех странах мира. Это сказывается в интенсивном развитии представлений о характере движения среды, в которой был произведен взрыв (воздушная, водная, грунтовая среда, границы их соприкосновения), и постоянном совершенствовании экспериментальных и теоретических методов исследования, чю приводит к значительному прогрессу и в смежных разделах прикладной механики и механики сплошных сред.
Различные инженерные сооружения и системы, попадая в соответствующее динамическое поле, вводятся в колебательный режим, параметры которого, коррелированные с внешним воздействием, определяют вероятность и степень повреждений сооружения. Во всех случаях среда, в которой производи гея взрыв, является субстанцией передающей энергию от источника к исследуемому сооружению (охраняемому), динамика которого в значительной степени определяется характером контакта с энергопроводяшей средой.
А

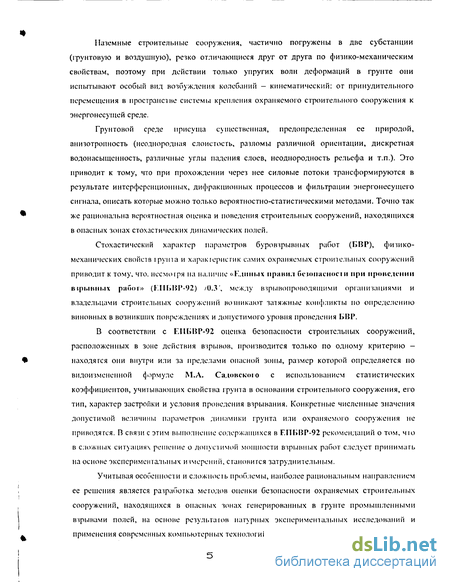

Наземные строительные сооружения, частично погружены в две субстанции (грунтовую и воздушную), резко отличающиеся друг от друга по физико-механическим свойствам, поэтому при действии только упругих волн деформаций в грунте они испытывают особый вид возбуждения колебаний - кинематический: от принудительного перемещения в пространстве системы крепления охраняемого строительного сооружения к энергонесущей среде.
Грунтовой среде присуща существенная, предопределенная ее природой, анизотропность (неоднородная слоистость, разломы различной ориентации, дискретная водонасыщенность, различные углы падения слоев, неоднородность рельефа и т.п.). Это приводит к тому, что при прохождении через нее силовые потоки трансформируются в результате интерференционных, дифракционных процессов и фильтрации энергонесущего сигнала, описать которые можно только вероятностно-статистическими методами. Точно так же рациональна вероятностная оценка и повеления строительных сооружений, находящихся в опасных зонах стохастических динамических полей.
Стохастический характер параметров буровзрывных работ (БВР), физико-механических свойств ipyina и характеристик самих охраняемых строительных сооружений приводит к тому, что. несмотря на наличие «Клипмх правил безопасное!и при проиеленип вфмкнмх раГнп» (F.III»BP-92) /0.3 , между взрывопроводящими организациями и владельцами строительных сооружений возникают затяжные конфликты по определению виновных в возникших повреждениях и допустимого уровня проведения ЬВР.
В соответствии с Г.ИЬВР-92 оценка безопасности строительных сооружений, расположенных в зоне действия взрывов, производится только по одному критерию -находятся они внутри или за пределами опасной зоны, размер которой определяется по видоизмененной формуле М.А. Садивскою с использованием статистических коэффициентов, учитывающих свойства грунта в основании строительного сооружения, его тип, характер застройки и условия проведения взрывания. Конкретные численные значения допустимой величины параметров динамики грунта или охраняемого сооружения не приводятся. В связи с этим выполнение содержащихся в ПТЬВР-92 рекомендаций о том, чю в сложных ситуациях решение о допустимой мощности взрывных работ следует принимать на основе экспериментальных измерений, становится затруднительным.
Учитывая особенности и сложность проблемы, наиболее рациональным направлением ее решения является разработка методов оценки безопасности охраняемых строительных сооружений, находящихся в опасных зонах генерированных в грунте промышленными взрывами полей, на основе результатов натурных экспериментальных исследований и применения современных компьютерных технологий обработки и анализа их результатов.
Решение этой проблемы связано с определением внешних нагрузок, реакций на них охраняемого строительного сооружения и непревышения определяющей реакцией допустимого значения.
Комплекс поставленных задач являемся научной проблемой, решение которой имеет важное народнохозяйственное значение, особенно учитывая возможность практического использования результатов в горном деле, сейсмостойком и гидротехническом строительстве и для расположенных на континент&тыюм шельфе технических средств освоения океана.

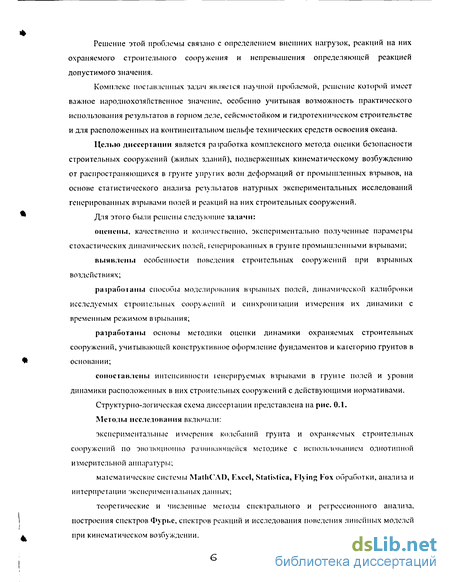

Целью диссертации является рафаботка комплексного метода опенки безопасности строительных сооружений (жилых зданий), подверженных кинематическому возбуждению от распространяющихся в грунте упругих волн деформаций от промышленных взрывов, на основе статистического анализа результатов натурных экспериментальных исследований генерированных взрывами полей и реакций на них строительных сооружений.
Для этого были решены следующие залами:
оценены, качественно и количественно, экспериментально полученные параметры стохастических динамических полей, генерированных в грунте промышленными взрывами;
выявлены особенности повеления строительных сооружений при взрывных воздействиях;
разработаны способы моделирования взрывных полей, динамической калибровки исследуемых строительных сооружений и синхронизации измерения их динамики с временным режимом взрывания;
разработаны основы методики оценки динамики охраняемых строительных сооружений, учитывающей конструктивное оформление фундаментов и категорию грунтов в основании;
сопоставлены интенсивности 1енерируемых взрывами в грунте полей и уровни динамики расположенных в них строительных сооружений с действующими нормативами.

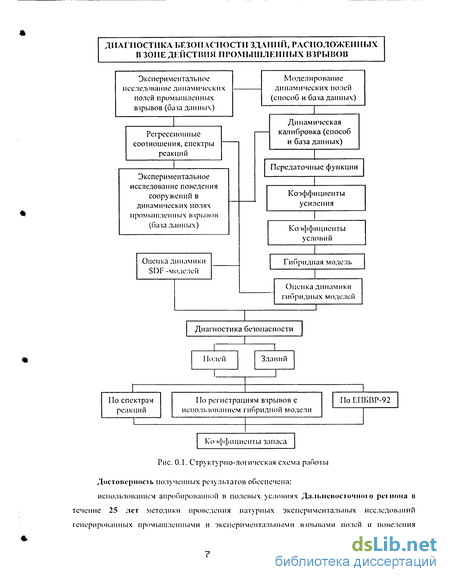

Структурно-логическая схема диссертации представлена на рис. 0.1.
Методы исследования включали:
экспериментальные измерения колебаний грунта и охраняемых строительных сооружений по эволюционно развивающейся методике с использованием однотипной измерительной аппаратуры;
математические системы MathCAI), F.xccl, Statistica, Flying Fox обработки, анализа и интерпретации жеиеримешальных данных;
теоретические и численные методы спектрального и регрессионного анализа, построения спектров Фурье, спектров реакций и исследования поведения линейных моделей при кинематическом возбуждении.
ДИАГНОСТИКА БЕЗОПАСНОСТИ ЗДАНИИ, РАСПОЛОЖЕННЫХ В ЗОНЕ ДЕЙСТВИЯ ПРОМЫШЛЕННЫХ ВЗРЫВОВ
Экспериментальное (.-следование динамических полей промышленных Моделирование динамических полей (способ и база данных)
взрывов (оаза данных; Динамическая
Регрессионные соотношения, спектры - калибровка (способ и база данных)
реакции Передаточные функции
Экспериментальное исследование поведения сооружений в Коэффициенты
динамических полях усиления
промышленных взрывов 1
(баш данных) Коэффициенты
условии
Оценка динамики Гибридная модель
SDI- -моделей Оценка динамики
гиоридных моделей
Диагностика безопасности
1олей
Зданий
По спектрам реакций
По регистрациям взрывов с использованием гибридной модели
По ЕПВВР-92
Коэффициенты запаса
Рис. 0.1. Структурно-логическая схема работы
Достоверность полученных результатов обеспечена:
использованием апробированной в полевых условиях Дальнсвосючною ра иона в течение 25 лет методики проведения натурных экспериментальных исследований генерированных промышленными и экспериментальными взрывами полей и поведения
расположенных в них охраняемых строительных сооружении;
замкнутостью комплекса решаемых задач;
сопоставлением экспериментальных данных, полученных при исследовании сооружений-аналогов;
высокой надежностью использованных в диссертации информационных массивов;
положительными результатами применения основных выводов и положений работы в практике строительства на Дальнем Востоке.

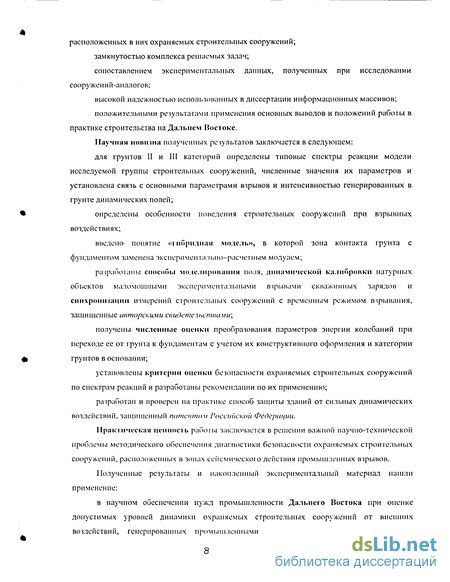

Научная новизна полученных результатов заключается в следующем:
для грунтов II и III категорий определены типовые спектры реакции модели исследуемой группы строительных сооружений, численные значения их параметров и установлена связь с основными параметрами взрывов и интенсивностью генерированных в грунте динамических полей;
определены особенности поведения строительных сооружений при взрывных воздействиях;
введено понятие «i порпднли модель», в которой зона контакта грунта с фундаментом заменена экспериментально-расчетным модулем;
разработаны способы моделировании поля, динамической калиПровки натурных объектов маломощными экспериментальными взрывами скважинных зарядов и синхронизации измерений строи гельных сооружений с временным режимом взрывания, защищенные авторскими свидетельствами;
получены численные опенки преобразования параметров энергии колебаний при переходе ее от грунта к фундаментам с учетом их конструктивного оформления и категории грунтов в основании;
установлены критерии оценки безопасности охраняемых строительных сооружений по спектрам реакций и разработаны рекомендации по их применению;
разработан и проверен на практике способ защиты зданий от сильных динамических воздействий, защищенный патентом Российской Федерации.
Практическая ценность рабопл заключается в решении важной научно-технической проблемы методического обеспечения диагностики безопасности охраняемых строительных сооружений, расположенных в зонах сейсмическою действия промышленных взрывов.

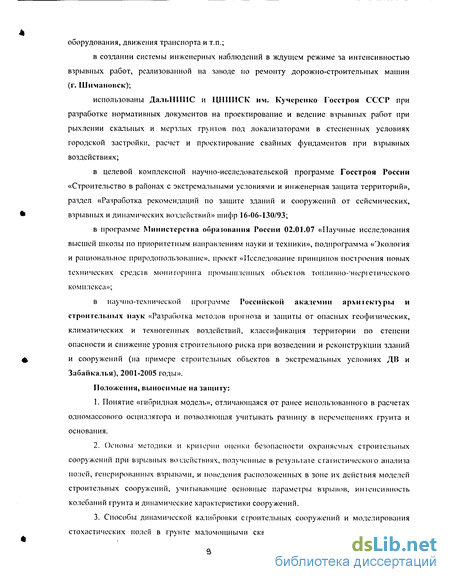

Полученные результаты и накопленный экспериментальный материал нашли применение:
в научном обеспечении нужд промышленности Дальнего Востока при оценке допустимых уровней динамики охраняемых строительных сооружений от внешних воздействий, генерированных промышленными взрывами, работы технологического ооорудования, движения транспорта и т.п.;
в создании системы инженерных наблюдений в ждущем режиме за интенсивностью взрывных работ, реализованной на заводе по ремонту дорожно-строительных машин (г. Шимановск);
использованы ДальШШС и ЦИИИСК им. Кучеренко Госстроя СССР при разработке нормативных документов на проектирование и ведение взрывных работ при рыхлении скальных и мерзлых грунтов под локализаторами в стесненных условиях городской застройки, расчет и проектирование свайных фундаментов при взрывных воздействиях;
в целевой комплексной научно-исследовательской программе Госстроя России «Строительство в районах с экстремальными условиями и инженерная защита территорий», раздел «Разработка рекомендаций по защите зданий и сооружений от сейсмических, взрывных и динамических воздействий» шифр 16-06-130/93;
в программе Министерства образовании России 02.01.07 «Научные исследования высшей школы по приоритетным направлениям науки и техники», подпрограмма «Экология и рациональное природопользование», проект «Исследование принципов построения новых технических средств мониторинга промышленных объекюв топливно-энергетического комплекса»;
в научно-технической программе Российской академии архитектуры и строительных наук «Разработка методов прогноза и защиты от опасных геофизических, климатических и техногенных воздействий, классификация территории по степени опасности и снижение уровня строительного риска при возведении и реконструкции зданий и сооружений (на примере строительных объектов в экстремальных условиях ДВ и Забайкалья), 2001-2005 годы».
Положения, выносимые на защиту:
1. Понятие «гибридная модель», отличающаяся от ранее использованного в расчетах одномассового осциллятора и позволяющая учитывать разницу в перемещениях грунта и основания.
2. Основы методики и критерии оценки безопасности охраняемых строительных сооружений при взрывных воздействиях, полученные в результате сташетического анализа нолей, генерированных взрывами, и поведения расположенных в зоне их действия моделей строительных сооружений, учитывающие основные параметры взрывов, интенсивность колебаний грунта и динамические характеристики сооружений.
3. Способы динамической калибровки строительных сооружений и моделирования стохастических полей в грунте маломощными скважинными взрывами, позволяющими
регулировать основные параметры взрывных импульсов.
4. Зависимости (передаточные фчнкции), определяющие трансформацию энергии колебаний при переходе взрывного импульса от грунта к фундаментам, учитывающие конструкцию фундаментов и категорию грунтов в основании.
5. Способ защиты жилых зданий от сильных внешних воздействий с помощью подфундаментной подушки из сыпучего материала.моделирования регулируемого динамического поля в грунте мгновенным и короткозамедленным взрыванием скважинных зарядов.
Основные научные и практические результаты диссертации докладывались и обсуждались на 8 международных конференциях, 10 всесоюзных конференциях и координационных совещаниях, 13 российских конференциях и симпозиумах и 15 региональных конференциях и совещаниях:
Публикации представлены 40 печатными работами, тремя авторскими свидетельствами на изобретения, патентом РФ, монографией и отчетами по 23 госбюджетным и хоздоговорным на\чно-исследовательским работам, имеющими номера госрегистрации.
Моделирование динамики системы «грунт-сооружение» при взрывных воздействиях
При всей ценности эксперимент».н.ных исследований, их проведение достаточно сложно и дорогостояще, полому только в исключительных случаях испытания проводятся на специально созданных для этою полигонах. Обычно исследования проводятся на серийных объектах с неизвестными качеством строительства, техническим состоянием и предисторией нагружений, что существенно затрудняет трактовку результатов измерений. Все это объясняет значительный интерес к математическому моделированию динамики грунта и сооружений при взрывших воздействиях, которое становится особенно эффективно при использовании современной вычислительной техники.
