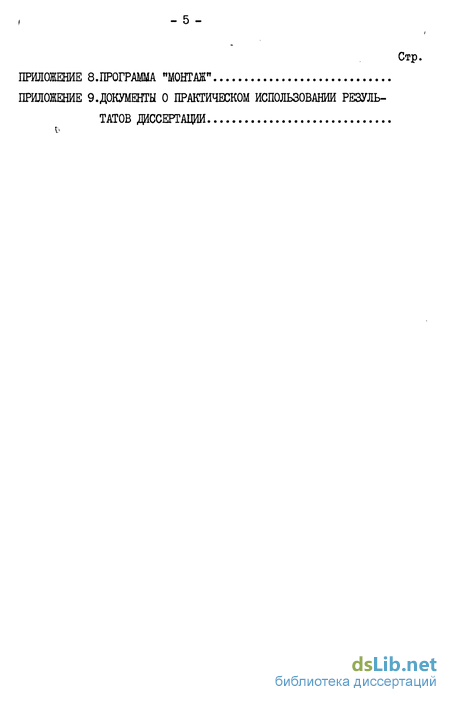

ПРИЛОЖЕНИЕ 9.Д0КУМЕНТЫ О ПРАКТИЧЕСКОМ ИСПОЛЬЗОВАНИИ РЕЗУЛЬ
ТАТОВ ДИССЕРТАЦИИ
- Алгоритмы использования матрицы отношений
- ПЕРЕЧИСЛЕНИЕ КОНТАКТНЫХ СТРУКТУР
- Вычисление проверяющих функций кратных неисправностей по матрице отношений
- Представление исходных данных
- Анализ одиночных коротких замыканий с четным числом инверсий в контуре обратной связи
Алгоритмы использования матрицы отношений

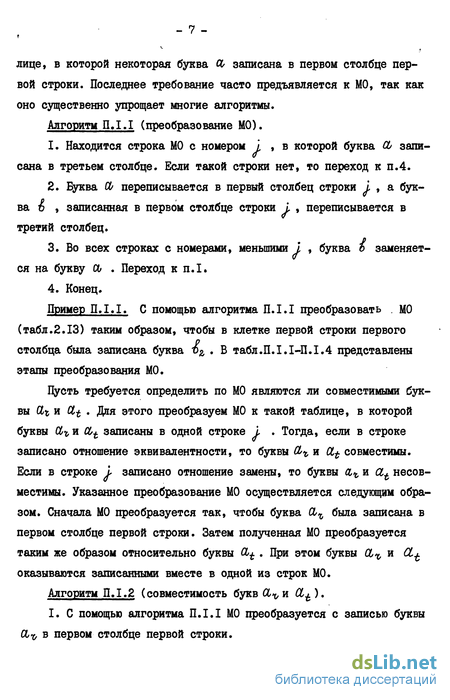

Построим ряд основных алгоритмов с использованием МО. Прежде всего приведем алгоритм преобразования МО к такой таблице, в которой некоторая буква & записана в первом столбце первой строки. Последнее требование часто предъявляется к МО, так как оно существенно упрощает многие алгоритмы. Алгоритм П.І.І (преобразование МО).
1. Находится строка МО с номером V, , в которой буква СЬ записана в третьем столбце. Если такой строки нет, то переход к п.4.
2. Буква (Ь переписывается в первый столбец строки і , а буква ъ , записанная в первом столбце строки I , переписывается в третий столбец.
3. Во всех строках с номерами, меньшими і , буква о заменяется на букву СЬ . Переход к п.1.
4. Конец.
Пример П.І.І. С помощью алгоритма П.І.І преобразовать . МО (табл.2.13) таким образом, чтобы в клетке первой строки первого столбца была записана буква ъг . В табл.П.1.1-П.1.4 представлены этапы преобразования МО.
Пусть требуется определить по МО являются ли совместимыми буквы йг и U . Для этого преобразуем МО к такой таблице, в которой буквы &г и Cbt записаны в одной строке і . Тогда, если в строке записано отношение эквивалентности, то буквы СЬг и 0Lt совместимы. Если в строке і записано отношение замены, то буквы аг и at несовместимы. Указанное преобразование МО осуществляется следующим образом. Сначала МО преобразуется так, чтобы буква 0Ь% была записана в первом столбце первой строки. Затем полученная МО преобразуется таким же образом относительно буквы # . При этом буквы &ъ и CL оказываются записанными вместе в одной из строк МО.
Перечисление контактных структур
Перечислим КС первых порядков. При п, s I существует одна КС, состоящая из одного контакта. Ее можно считать одновременно и дизъюнктивной и конъюнктивной. При ЇЬ в 2 существуют две КС (рис. П.2.1), при П/= 3 - четыре (рис.П.2.2), которые образуются по п.1 алгоритма 2.5. На рис.П.2.3 представлены все КС четвертого порядка, число которых равно 10. Число 4 может быть представлено двумя способами: 3+1, 2+2. Представлению 3+1 соответствуют первые восемь структур (рис.П.2.3), полученные при выполнении пункта I алгоритма. Структуры под номерами 9 и 10 соответствуют представлению 2+2 и получены при выполнении соответственно пунктов За и 36 алгоритма. В табл.П.2Л-П.2.6 приведены результаты перечисления КС соответственно пятого, шестого, седьмого, восьмого, девятого и десятого порядков. Итоговые результаты по числу структур приведены в табл.2.18. Эти же числа определяют общее число различных структурно эквивалентных МС и ЭНФ при данном количестве букв ЭНФ.
Вычисление проверяющих функций кратных неисправностей по матрице отношений
Чтобы определить способ вычисления проверяющих функций кратных неисправностей по МО, рассмотрим взаимосвязь между проверяющими функциями одиночных и кратных неисправностей букв ЭНФ.
Определение П.3.1. Первичной проверяющей функцией f- неисправности /V; называется дизъюнкция конъюнкций букв ЭНФ, из которой путем расстановки знаков инверсии у инверсных букв, исключения индексов у букв ЭНФ и исключения нулевых конъюнкций получают проверяющую функцию неисправности NJ. .
При использовании, например, алгоритма 3.2 первичная проверяющая функция получается в результате выполнения п.4 алгоритма.
Представление исходных данных
КС описывается тремя массивами информации: таблицей входов, имеющей размерность М х Л/ э таблицей топологии ( Н х М ) и вектором типов элементов длиной Af , где N- число входов, М - число элементов схемы. Столбцы таблицы входов соответствуют номерам элементов, а строки - номерам входов КС. Цифра I на пересечении столбца и строки означает, что данный элемент соединен с данным входом. Строки и столбцы таблицы топологии соответствуют номерам элементов КС. Цифра I на пересечении данных строки и столбца означает, что выход элемента, соответствующего данной строке, соединен с входом элемента, соответствующего данному столбцу. Элементы вектора типов элементов однозначно соответствуют типам элементов КС. При этом элемент И кодируется цифрой 5, ИЛИ - цифрой I, НЕ -цифрой 2, И-НЕ - цифрой 3 и ИЛИ-НЕ - цифрой 4. Данные таблицы вводятся в качестве исходных данных в ЭЦВМ.
Анализ одиночных коротких замыканий с четным числом инверсий в контуре обратной связи
Рассмотрим КЗ с четным числом инверсий в контуре ОС. Обнаружить их можно с помощью наборов комбинационного и последовательного поиска. В табл.П.5.1 приведены восемь возможных случаев поведения исправной и неисправных схем при наличии неисправностей
КЦіїг и M fiij (линия lz доминирует над линией і і ). Эти случаи определяются на данном входном наборе значениями сигналов на линиях 1А и 1г в исправной схеме в момент времени t и значением сигнала на линии ii в момент времени - І. В столбце "Результат" приняты обозначения: F , F , F - функции, реализуемые соответственно исправной схемой, схемой с неисправностью hi 1 1 и схемой с неисправностью KiH Lz .
Таблица П.5. Первые четыре случая соответствуют входным наборам, определяемым формулой (5.1). Они обеспечивают в исправной схеме различные логические сигналы на линиях 1{ и lz . При этом поведение схемы с КЗ не зависит от значения сигнала на линии ОС ( 1%) в момент -1, поэтому данные наборы обнаруживают Кц lv Строки 5,6 и 8 таблицы определяют случаи, когда КЗ не обнаруживается, а строка 7 - случай, когда возникает неопределенность ( ). При этом входной набор обеспечивает в исправной схеме на линиях С1 и lz сигнал І, а в пре-дыдуп й момент времени Ь - I на линии ? присутствовал сигнал 0. Поэтому в момент времени t на линии і І сохраняется сигнал 0 (вместо сигнала I, который появился бы в исправной схеме). Здесь возможны два случая:
а) на данном наборе, несмотря на изменение сигнала I - 0 на линии ЬА , на линии 1% устанавливается сигнал І; в результате на линии і І также устанавливается сигнал I и КЗ не обнаруживается;
б) на данном наборе из-за изменения сигнала I - 0 на линии на линии устанавливается сигнал 0 вместо I (то есть активизируется путь от линии іл к линии і г что выполняется при условии , 1г- = I); в результате на линиях if и устанавливается сигнал ct-f 1л О, что эквивалентно неисправности NiAil%.
Все наборы, на которых возникает последний случай, находятся с помощью формулы (5.4). Итак, для КЗ с четным числом инверсий в контуре ОС формула (5.1) задает все наборы комбинационного поиска, а формула (5.4) - все наборы последовательностного поиска.
