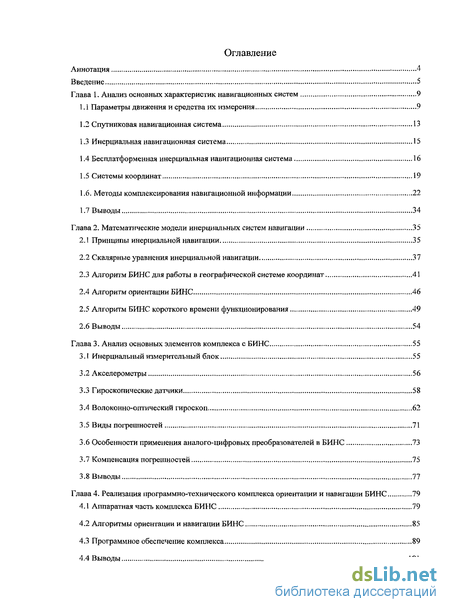

Содержание к диссертации
Введение

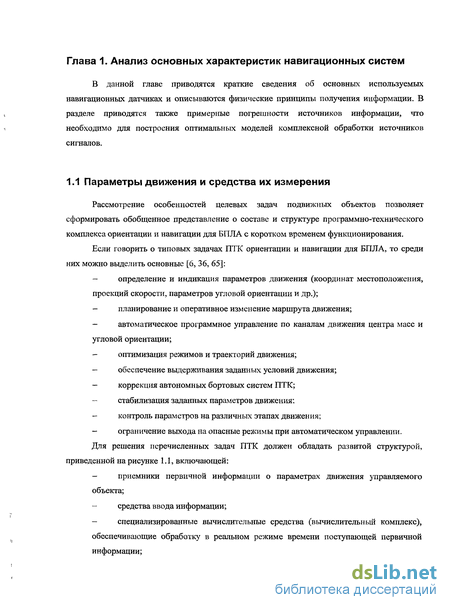

Глава 1. Анализ основных характеристик навигационных систем 9

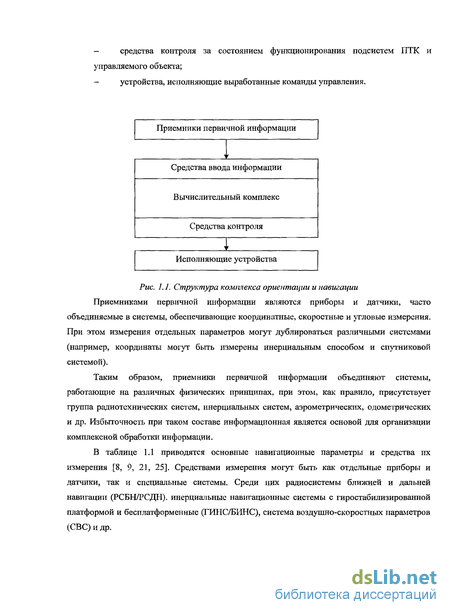

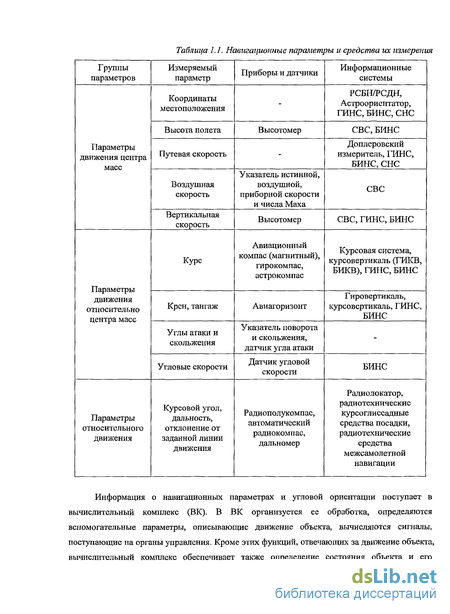

1.1 Параметры движения и средства их измерения 9
1.2 Спутниковая навигационная система 13
1.3 Инерциальная навигационная система 15
1.4 Бесплатформенная инерциальная навигационная система 16
1.5 Системы координат 19
1.6. Методы комплексирования навигационной информации 22
1.7 Выводы 34
Глава 2. Математические модели инерциальных систем навигации 35
2.1 Принципы инерциальной навигации 35
2.2 Скалярные уравнения инерциальной навигации 37
2.3 Алгоритм БИНС для работы в географической системе координат 41
2.4 Алгоритм ориентации БИНС 46
2.5 Алгоритм БИНС короткого времени функционирования 49
2.6 Выводы 54
Глава 3. Анализ основных элементов комплекса с БИНС 55
3.1 Инерциальный измерительный блок 55
3.2 Акселерометры 56
3.3 Гироскопические датчики 58
3.4 Волоконно-оптический гироскоп 62
3.5 Виды погрешностей 71
3.6 Особенности применения аналого-цифровых преобразователей в БИНС 73
3.7 Компенсация погрешностей 75
3.8 Выводы 77
Глава 4. Реализация программно-технического комплекса ориентации и навигации БИНС 79
4.1 Аппаратная часть комплекса БИНС 79
4.2 Алгоритмы ориентации и навигации БИНС 85
4.3 Программное обеспечение комплекса 89
4.4 Выводы 101

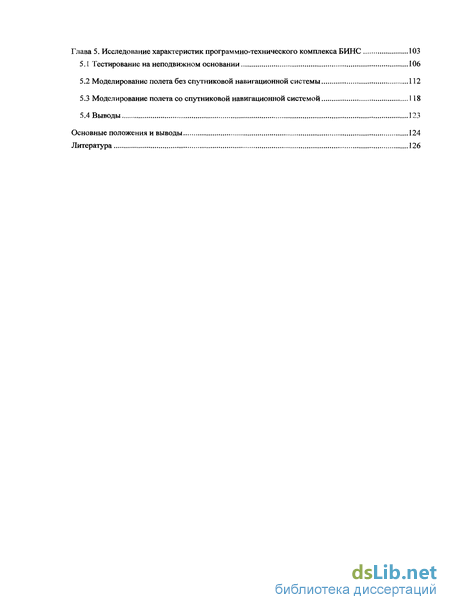

Глава 5. Исследование характеристик программно-технического комплекса БИНС 103
5.1 Тестирование на неподвижном основании 106
5.2 Моделирование полета без спутниковой навигационной системы 112
5.3 Моделирование полета со спутниковой навигационной системой 118
5.4 Выводы 123
Основные положения и выводы 124
- Бесплатформенная инерциальная навигационная система
- Алгоритм БИНС для работы в географической системе координат
- Особенности применения аналого-цифровых преобразователей в БИНС
- Моделирование полета без спутниковой навигационной системы

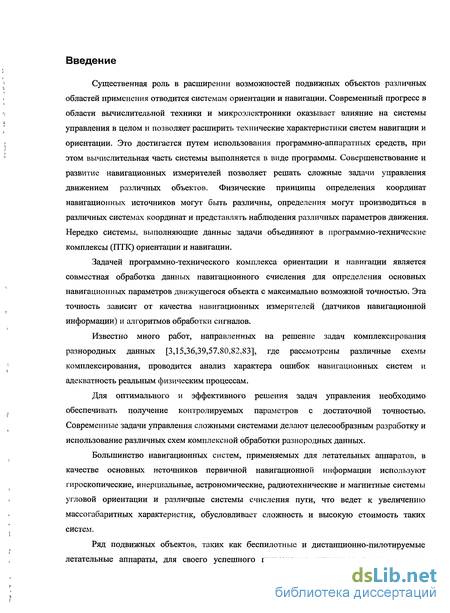

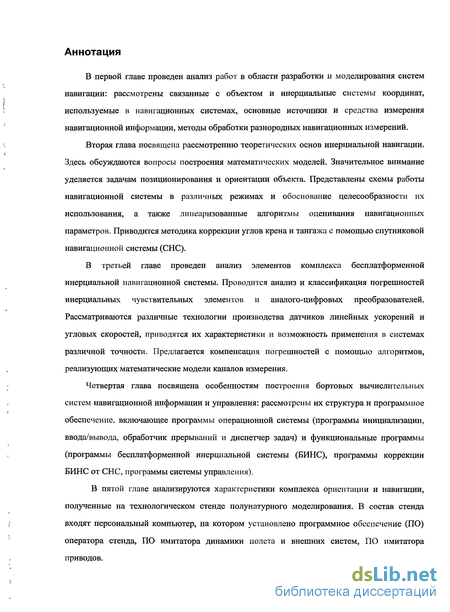

Введение к работе
Актуальность темы. Существенная роль в расширении возможностей подвижных объектов различных областей применения отводится системам ориентации и навигации. Современный прогресс в области вычислительной техники и микроэлектроники оказывает влияние на приборостроение в целом и позволяет расширить технические характеристики систем навигации и управления. Это достигается путем использования программно-аппаратных средств, при этом программная часть системы выполняется в виде программы для специализированного вычислителя. Совершенствование и развитие навигационных систем позволяет решать сложные задачи управления движением различных объектов. Физические принципы определения координат навигационных источников могут быть различны, определения могут производиться в различных системах координат и представлять наблюдения различных параметров движения. Нередко системы, выполняющие данные задачи, объединяют в программно-технические комплексы (ПТК) ориентации и навигации.
Значительный вклад в разработку эффективных методов и средств навигации внесли: Андреев В.Д., Бабич О.А., Бромберг П. В., Бранец В.Н., Воробьев А.В., Голован А.А., Джанджгава Г.И., Дмитроченко Л.А., Ишлинский А.Ю., Коновалов СВ., Красовский А.А., Парусников Н.А., Пешехонов В.Г., Плотников П.К., Помыкаев И.И., Распопов В.Я., Репников А.В., Селезнев В.П., Синяков А.Н., Тихомиров В.В., Фридлендер Г.О., Черноморский А.И., Шмыглевский И.П., Эльясберг П.Е. и др. Среди зарубежных исследователей в этой области следует отметить V. Dishel, W.L. Fried, A.D. King, M. Kayton, P.G. Savage, Lawrence A., Angus P.A., Mohinder S.G., Titterton D.H., Weston J.L. и др.
Большинство навигационных систем, применяемых для летательных аппаратов, в качестве основных источников первичной навигационной информации используют гироскопические, инерциальные, астрономические, радиотехнические и магнитные системы угловой ориентации и различные системы счисления пути, что ведет к увеличению массогабаритных характеристик, обусловливает сложность и высокую стоимость таких систем.

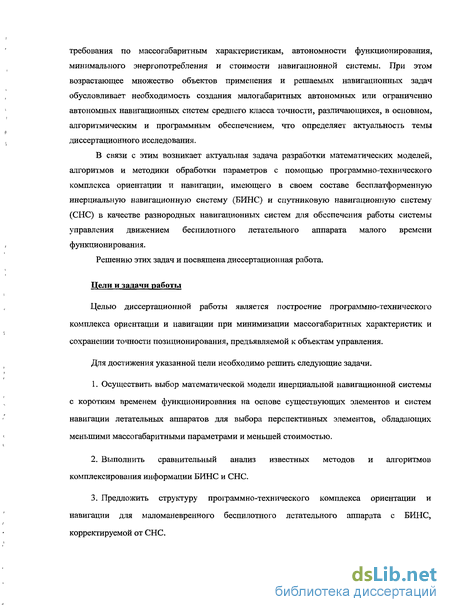

Ряд подвижных объектов, таких как беспилотные и дистанционно-пилотируемые летательные аппараты, для своего успешного применения выдвигают первоочередные требования по массогабаритным характеристикам, автономности функционирования, минимального энергопотребления и стоимости навигационной системы. При этом возрастающее множество объектов применения и решаемых навигационных задач обусловливает необходимость создания малогабаритных автономных или ограниченно автономных навигационных систем среднего класса точности, различающихся, в основном, алгоритмическим и программным обеспечением, что определяет актуальность темы диссертационного исследования.
Целью диссертационной работы является разработка структуры программно-технического комплекса (ПТК) системы ориентации и навигации, алгоритмов обработки измерительной информации, разработка математических моделей бесплатформенных инерциальных навигационных систем (БИНС), исследование методов повышения точности определения координат и углов ориентации летательного аппарата при минимизации массогабаритных характеристик и сохранении точности позиционирования, предъявляемой к объектам управления.
Для достижения указанной цели необходимо решить следующие задачи:
Осуществить выбор математической модели инерциальной навигационной системы с коротким временем функционирования на основе существующих элементов и систем навигации летательных аппаратов для выбора перспективных элементов, обладающих меньшими массогабаритными параметрами и меньшей стоимостью.
Выполнить сравнительный анализ известных методов и алгоритмов комплексирования информации БИНС и спутниковых навигационных систем (СНС).
Предложить структуру программно-технического комплекса ориентации и навигации для маломаневренного беспилотного летательного аппарата с БИНС, корректируемой от СНС.

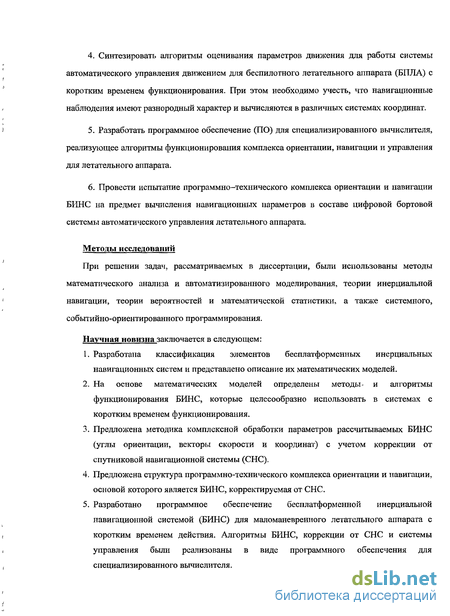

Синтезировать алгоритмы оценивания параметров движения для работы системы автоматического управления движением для беспилотного летательного аппарата (БПЛА) с коротким временем функционирования. При этом необходимо учесть, что навигационные наблюдения имеют разнородный характер и вычисляются в различных системах координат.
Разработать программное обеспечение (ПО) для специализированного вычислителя, реализующее алгоритмы функционирования комплекса ориентации, навигации и управления для беспилотного летательного аппарата.
Провести испытание программно-технического комплекса ориентации и навигации БИНС на предмет вычисления навигационных параметров в составе цифровой бортовой системы автоматического управления летательного аппарата.
Методы исследований При решении задач, рассматриваемых в диссертации, были использованы методы математического анализа и автоматизированного моделирования, теории инерциальной навигации, теории вероятностей и математической статистики, системного и событийно-ориентированного программирования.
Научная новизна диссертационной работы состоит в следующем:
Разработана классификация элементов бесплатформенных инерциальных навигационных систем и представлено описание их математических моделей.
На основе математических моделей определены методы и алгоритмы функционирования БИНС, которые целесообразно использовать в системах с коротким временем функционирования.
Предложена методика комплексной обработки параметров рассчитываемых БИНС (углы ориентации, векторы скорости и координат) с учетом коррекции от спутниковой навигационной системы (СНС).
Предложена структура программно-технического комплекса ориентации и навигации, основой которого является БИНС, корректируемая от СНС.
Разработано программное обеспечение бесплатформенной инерциальной навигационной системой (БИНС) для маломаневренного летательного аппарата с коротким временем действия. Алгоритмы БИНС, коррекции от СНС и системы управления были реализованы в виде программного обеспечения для специализированного вычислителя.

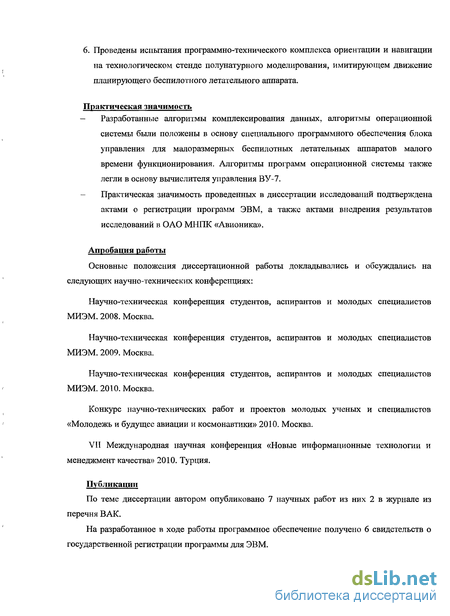

Проведены испытания программно-технического комплекса ориентации и навигации на технологическом стенде полунатурного моделирования, имитирующем движение планирующего беспилотного летательного аппарата.
Практическая значимость
Разработанные алгоритмы комплексирования данных, алгоритмы операционной системы были положены в основу специального программного обеспечения блока управления для малоразмерных беспилотных летательных аппаратов малого времени функционирования. Алгоритмы программ операционной системы также легли в основу вычислителя управления ВУ-7.
Практическая значимость проведенных в диссертации исследований подтверждена актами о регистрации программ ЭВМ, а также актами внедрения результатов исследований в ОАО МНПК «Авионика».
Апробация работы
Основные положения диссертационной работы докладывались и обсуждались на следующих научно-технических конференциях:
Научно-техническая конференция студентов, аспирантов и молодых специалистов МИЭМ. 2008. Москва.
Научно-техническая конференция студентов, аспирантов и молодых специалистов МИЭМ. 2009. Москва.
Научно-техническая конференция студентов, аспирантов и молодых специалистов МИЭМ. 2010. Москва.
Конкурс научно-технических работ и проектов молодых ученых и специалистов «Молодежь и будущее авиации и космонавтики» 2010. Москва.
VII Международная научная конференция «Новые информационные технологии и менеджмент качества» 2010. Турция.
Публикации По теме диссертации автором опубликовано 7 научных работ из них 2 в журнале из перечня ВАК.
На разработанное в ходе работы программное обеспечение получено 6 свидетельств о государственной регистрации программы для ЭВМ.
Структура и объем работы Диссертация состоит из введения, пяти глав, заключения, списка литературы. Основное содержание диссертации изложено на 132 страницах машинописного текста, содержит 9 таблиц и 54 рисунка. Библиография включает 91 наименование.
Бесплатформенная инерциальная навигационная система

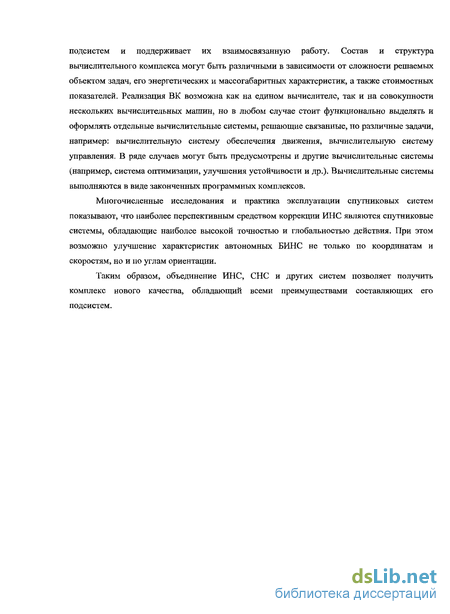

Многочисленные исследования и практика эксплуатации спутниковых систем показывают, что наиболее перспективным средством коррекции ИНС являются спутниковые системы, обладающие наиболее высокой точностью и глобальностью действия. При этом возможно улучшение характеристик автономных БИНС не только по координатам и скоростям, но и по углам ориентации.
Таким образом, объединение ИНС, СНС и других систем позволяет получить комплекс нового качества, обладающий всеми преимуществами составляющих его подсистем.
Для достижения таких важнейших качеств, как непрерывность и высокая точность навигационных определений, в глобальной рабочей зоне в составе современных СНС типа ГЛОНАСС и GPS функционируют три основные системы: — система космических аппаратов, состоящая из навигационных ИСЗ (сеть навигационных спутников или космический сегмент); — система контроля и управления (наземный командно-измерительный комплекс или сегмент управления); — аппаратура потребителей (приемоиндикаторы (ПИ) или сегмент потребителей). Основной операцией, выполняемой в СНС с помощью этих сегментов, является определение пространственных координат местоположения потребителей и времени, т.е. пространственно-временных координат. Эту операцию осуществляют в соответствии с концепцией независимой навигации, предусматривающей вычисление искомых навигационных параметров непосредственно в аппаратуре потребителя. [18, 23, 67]. В рамках этой концепции в СНС выбран позиционный способ определения местонахождения потребителей на основе пассивных дальномерных измерений по сигналам нескольких навигационных спутников земли с известными координатами. Выбор концепции независимой навигации и использования беззапросных измерений обеспечили возможность достижения неограниченной пропускной способности СНС. Высокая точность определения местоположения потребителей обусловлена многими факторами, включая взаимное расположение спутников и параметры их навигационных сигналов. Структура космического сегмента обеспечивает для потребителей постоянную видимость требуемого числа спутников и описана в [67, 68].
С приемоиндикатора спутниковой навигационной системы поступает навигационная информация после соответствующей обработки радиосигналов глобальных навигационных систем ГЛОНАС [16,17, 18] и GPS NAVSTAR [2,20].
Рассмотрим точностные характеристики СНС ГЛОНАС и GPS NAVSTAR, которые необходимы для решения навигационных задач.
Основными погрешностями при определении псевдодальности (ПД) являются: погрешности эфемеридной информации (ЭИ), частотно-временных поправок (ЧВП), ошибки за счет шумов приемников и внешних помех, многолучевости и особенностей распространения радиоволн в тропосфере и ионосфере. В соответствии с этим СКО суммарной погрешности ПД для системы ГЛОНАСС запишется в виде: где аэи, ас, сгтп, гион, сгАШ, уш - СКО определения ПД соответственно за счет погрешностей
ЭИ, синхронизации (ЧВП), знания скорости распространения радиоволн в тропосфере и ионосфере, многолучевости, шумов приемника и помех. По оценкам [37] уровень суммарных погрешностей (СКО) определения псевдодальностей за счет ЭИ, ЧВП, шумов приемника, многолучевости и тропосферы находится в пределах 6,2...6,6 м и 7,7...9,6 м соответственно для околозенитных и пригоризонтных НКА. За счет этих погрешностей 2 СКО (2 dims) местоопределения (с вероятностью 0,95) составят 15...21 м, а соответствующие ошибки определения высоты (2 СКО) - 34...42 м. Там же в [37, 67] приведены уровни максимальных ионосферных ошибок, составляющих в худший сезон (зимний день в год максимальной солнечной активности) 21...42 м по координатам и 64... 102 м - по высоте. В годы минимальной солнечной активности максимальные уровни ионосферных погрешностей составят 5... 7 м по координатам и 6...10 м по высоте.
Поэтому суммарно в наихудшем случае с помощью современной многоканальной НАП (не менее шести каналов), использующей открытые узкополосные однодиапазонные (1600 МГц) навигационные радиосигналы системы ГЛОНАСС, можно обеспечить оперативную глобальную навигацию подвижных объектов с максимальными погрешностями определения трех координат объекта: 60 м в плане и 100 м по высоте в годы максимальной солнечной активности; 30 м в плане и 50 м по высоте в годы минимальной солнечной активности.
Погрешности (с вероятностью 0,95) навигационных определений в СРНС GPS составляют (см. ниже) 100 м в плане и 156 м по высоте и, таким образом, точность навигации по открытому сигналу в СНС ГЛОНАСС в 2,5 раза выше, чем в СНС GPS [5,68].
Представляют также интерес оценки точности ГЛОНАСС, полученные в Лаборатории Линкольна Массачусетского технологического института [16], полученные с помощью приемника Ashtech GG-24 по 11 НКА. Анализ результатов показывает, что при хороших геометрических факторах, свойственных системе с полной группировкой НКА, точность местоопределения достаточно высока. В 50% случаев ошибки в плане находятся в пределах 12 м, а большие ошибки имеют место вследствие значительного ухудшения HDOP (HDOP 2 в 37% случаев). Погрешности определения горизонтальных составляющих скорости в 50% случаев не превосходят 0,03 м/с. Аналогично, вертикальные составляющие скорости в 50% случаев не превосходят 0,05 м/с.
Информационным обеспечением современного комплекса обычно является инерциальная навигационная система.
Инерциальная навигационная система (ИНС) обеспечивает непрерывную выработку информации о курсе, координатах, скорости движения и параметрах угловой ориентации платформы, на которой установлена ИНС [22,56,60,75]. Как известно, инерциальные навигационные системы позволяют получать всю совокупность необходимых параметров для управления объектом, включая углы ориентации. При этом системы полностью автономны, т. е. для их нормального функционирования не требуется использования какой- либо информации от других систем, за исключением начала работы, когда требуется задать начальные условия по координатам и проекциям скорости.
Теория ИНС создана трудами многих выдающихся ученых, среди которых следует особо отметить академиков РАН А.Ю. Ишлинского и Д.М. Климова. Она основывается на решении двух классических задач теоретической механики: интегрировании динамических уравнений Ньютона в подвижных осях и решении кинематических уравнений Пуассона, определяющих изменение взаимной ориентации подвижной и инерциальной систем. На этой основе получены уравнения идеальной (невозмущенной) работы ИНС, позволившие сформулировать основные принципы инерциальной навигации [26, 27, 28, 29].
Алгоритм БИНС для работы в географической системе координат
Совместное использование данных нескольких навигационных приборов позволяет повысить точность и достоверность процедур определения положения объекта. Оптимальное решение состоит в объединении всех доступных навигационных наблюдений в единый вектор с последующей многомерной оптимальной фильтрацией. Однако нелинейная взаимосвязь параметров и различный темп их поступления, делают нецелесообразным синтез такого сложного нелинейного фильтра [39, 51].
Квазиоптимальным подходом к решению задачи комплексирования является раздельная фильтрация потоков данных от каждого датчика с последующим их комплексированием с весами, зависящими от точности полученных оценок. В результате работы фильтра Калмана становится известна величина погрешности оценки вектора параметров положения объекта. Система вычисляет линейную взвешенную сумму оценок, полученных с разных датчиков. Чем больше погрешность оценки, тем-с меньшим весом она используется [69, 70].
Широкое применение СНС стало возможным с вводом в эксплуатацию среднеорбитальных систем второго поколения ГЛОНАСС и GPS. Разработано значительное число типов аппаратуры потребителей (АП).
Одновременно растет осознание необходимости мер и проводятся мероприятия по повышению точности, помехоустойчивости АП, обеспечению непрерывности работы навигационных средств в условиях существования естественных и искусственных помех, маневрирования воздушных судов (ВС), качки морских судов (МС), затенения антенн АП и возможного ухудшения качества навигационных сигналов космических аппаратов СРНС.
Важнейшим направлением этого процесса является комплексирование и совместная обработка информации СНС с информацией других навигационных систем и устройств. Этому способствует то обстоятельство, что на многих объектах, помимо АП СНС размещаются и используются такие средства, как инерциальные и инерциально- доплеровские навигационные системы (ИНС и ИДНС), курсо-доплеровские и курсо- воздушные системы счисления, одометрические системы, аппаратура радиотехнических систем ближней (РСБН) и дальней (РСДН) навигации и др. Все воздушные суда имеют также средства измерения барометрической и геометрической высоты полета, а МС - эхолоты. На некоторых летательных аппаратах помимо этого имеется банк данных о высоте рельефа местности. В состав оборудования различных объектов входят также датчики времени (часы).
Объединение (интеграция) оборудования в единый функционально, структурно и конструктивно взаимосвязанный программно-технический навигационный комплекс позволяет полнее использовать имеющуюся на борту летательного аппарата (ЛА) избыточность информации, благодаря чему появляется возможность повышения точности, помехоустойчивости, непрерывности и надежности навигационных определений, расширения круга решаемых задач и улучшения качества их выполнения [3].
В работе [67] дан обзор основных принципов, направлений, методов и способов комплексирования СРНС и других измерителей, проанализированы полученные результаты и указаны наиболее вероятные направления дальнейших работ. Выполненный анализ показал, что при этом используются следующие принципы комплексирования: - совмещение функций различных радиотехнических систем, приводящее к появлению многофункциональных интегрированных комплексов. Пример реализации - разработка многофункциональных комплексов, которые создаются на базе существующих систем связи, навигации и опознавания; - объединение технических средств, измеряющих одни и те же или функционально связанные навигационные параметры, комплексная (совместная) обработка информации (КОИ) и взаимная информационная поддержка нескольких устройств или систем НК. Общие идеи методов комплексной обработки навигационной информации восходят к К. Гауссу, а основные ее методы были созданы и получили дальнейшее развитие в работах Колмогорова А.Н., Н. Винера, JI. Заде и Дж. Рагаззини, Р. Калмана, Пугачева B.C. и др. Естественно, что максимального выигрыша от комплексирования навигационных измерителей можно достичь, решив соответствующую задачу синтеза, что позволяет определить единую оптимальную структуру и характеристики системы комплексирования. Однако общая сложность проблемы такова, что такая задача пока практически решается отдельно на уровнях первичной и вторичной обработки информации, деление на которые по существу является условным. Под первичной обработкой информации (ПОИ) понимают поиск, обнаружение, селекцию, преобразование и обработку (в режиме слежения) сигналов навигационных и специальных измерителей с целью определения соответствующих радионавигационных параметров. Например, псевдодальности (ПД) и приращения ПД или псевдоскорости (ПС). Под вторичной обработкой информации (ВОИ) понимают выполняемую в ЭВМ обработку выходных данных самих измерителей, результаты которой используются для определения и уточнения координат и скорости движения, углов ориентации JIA и источников погрешностей измерителей. Если вычисление параметров движения осуществляется в АП СРНС, то может вводиться термин "предварительная ВОИ" (ПВОИ). С другой стороны, при глубокой коррекции ИНС иногда используется понятие первичной обработки сигналов и ее чувствительных элементов. Рассмотрим методы вторичной обработки навигационной информации. Комплексирование навигационных измерений [62, 66, 77, 78]: — уточнение углов ориентации (курса, крена и тангажа), оценку и уточнение параметров калибровки навигационных датчиков, таких, как дрейфы гироскопов, масштабные коэффициенты, смещения акселерометров и др.; — обеспечение на этой основе непрерывности навигационных определений подвижного объекта и повышение точности определения координат, высоты, скорости объекта на всех этапах его движения, в том числе и при временной неработоспособности АП СНС в случаях воздействия помех или энергичных маневров объекта; — улучшение характеристик целостности навигационных определений, т. е. способности за счет совместной обработки информации автономных средств (особенно БИНС) и СНС обеспечивать решение задачи бортового автономного контроля целостности - CAIM или для авиации - AAIM (Airborne Autonomous Integrity Monitoring), в дополнение к контролю целостности, осуществляемому в приемнике СРНС (RAIM); — обеспечение за счет более точной информации, полученной в процессе вторичной обработки, сокращения времени поиска и вхождения в режим слежения, а также улучшение характеристик контуров слежения за кодом, частотой и фазой несущей частоты, сужение соответствующих полос пропускания и, как следствие, повышение помехозащищенности АП СНС.
Особенности применения аналого-цифровых преобразователей в БИНС
Интерес зарубежных и отечественных фирм к оптическому гироскопу базируется на его потенциальных возможностях применения в качестве чувствительного элемента вращения в инерциальных системах навигации, управления и стабилизации. Этот прибор в ряде случаев может полностью заменить сложные и дорогостоящие электромеханические (роторные) гироскопы и трехосные гиростабилизированные платформы [76].
Возможность создания реального высокочувствительного ВОГ появилась лишь с промышленной разработкой одномодового диэлектрического световода с малым затуханием. Именно конструирование ВОГ на таких световодах определяет уникальные свойства прибора. К этим свойствам относят: — потенциально высокую чувствительность (точность) прибора, которая уже сейчас на экспериментальных макетах 0,1 град/ч и менее; — малые габариты и массу конструкции, благодаря возможности создания ВОГ полностью на интегральных оптических схемах; — невысокую стоимость производства и конструирования при массовом изготовлении и относительную простоту технологии; — ничтожное потребление энергии, что имеет немаловажное значение при использовании ВОГ в бортовых комплексах; — большой динамический диапазон измеряемых угловых скоростей (в частности, например, одним прибором можно измерять скорость поворота от 1 град/ч до 500 град/с); - отсутствие вращающихся механических элементов (роторов) и подшипников, что повышает надежность и удешевляет их производство; - практически мгновенную готовность к работе, поскольку не затрачивается время на раскрутку ротора; - нечувствительность к большим линейным ускорениям и следовательно, работоспособность в условиях высоких механических перегрузок; - высокую помехоустойчивость, низкую чувствительность к мощным внешним электромагнитным воздействиям благодаря диэлектрической природе волокна; - слабую подверженность проникающей гамма-нейтронной радиации, особенно в диапазоне 1,3 мкм. Волоконный оптический, гироскоп может быть применен в качестве жестко закрепленного на корпусе носителя чувствительного элемента (датчика) вращения в инерциальных системах управления и стабилизации. Механические гироскопы имеют так называемые гиромеханические ошибки, которые особенно сильно проявляются при маневрировании летательного аппарата. Эти ошибки еще более значительны если инерциальная система управления конструируется с жестко закрепленными или "подвешенными" датчиками непосредственно к телу носителя. Перспектива использования дешевого оптического датчика вращения, который способен работать без гиромеханических ошибок в инерциальной системе управления, есть еще одна причина особого интереса к оптическому гироскопу. Появление идеи и первых конструкций волоконного оптического гироскопа тесно связано с разработкой кольцевого лазерного гироскопа (КЛГ). В КЛГ чувствительным контуром является кольцевой самовозбуждающийся резонатор с активной газовой средой и отражающими зеркалами, в то время как в ВОГ пассивный многовитковый диэлектрический световодный контур возбуждается "внешним" источником светового излучения. Эти особенности определяют по крайней мере пять преимуществ ВОГ по сравнению с КЛГ: - В ВОГ отсутствует синхронизация противоположно бегущих типов колебаний вблизи нулевого значения угловой скорости вращения, что позволяет измерять очень малые угловые скорости, без необходимости конструировать сложные в настройке устройства смещения нулевой точки; - Эффект Саньяка, на котором основан принцип работы прибора, проявляется на несколько порядков сильнее из-за малых потерь в оптическом волокне и большой длины волокна. — Конструкция ВОГ целиком выполняется в виде твердого тела (в перспективе полностью на интегральных оптических схемах), что облегчает эксплуатацию и повышает надежность по сравнению с КЛГ. — ВОГ измеряет скорость вращения, в то время как КЛГ фиксирует приращение скорости. — Эти свойства ВОГ, позволяющие создать простые высокоточные конструкции полностью на дешевых твердых интегральных оптических схемах при массовом производстве привлекают пристальное внимание разработчиков систем управления. По мнению ряда зарубежных фирм, благодаря уникальным техническим возможностям ВОГ будут интенсивно развиваться. В специальной научной [14, 24] и периодической литературе проблеме ВОГ уже опубликовано множество научных статей. Анализ этих статей свидетельствует о необходимости дальнейшего изучения этой проблемы и разработки новых способов улучшения качественных характеристик ВОГ. Систематизация и обобщение узловых вопросов теории и практики создания ВОГ также является важным этапом. Сущность вихревого эффекта заключается в следующем. Если в замкнутом оптическом контуре в противоположных направлениях распространяются два световых луча, то при неподвижном контуре фазовые набеги обоих лучей, прошедших весь контур, будут одинаковыми. При вращении контура вокруг оси, нормальной к плоскости контура, фазовые набеги лучей неодинаковы, а разность фаз лучей пропорциональна угловой скорости вращения контура. Для объяснения вихревого эффекта Саньяка разработаны три теории: кинематическая, доплеровская и релятивистская. Наиболее простая из них - кинематическая, наиболее строгая - релятивистская, основанная на общей теории относительности. Рассмотрим вихревой эффект Саньяка в рамках кинематической теории. На рисунке 3.4 изображен плоский замкнутый оптический контур произвольной формы, в котором распространяются в противоположных направлениях две световые волны 1 и 2. Плоскость контура перпендикулярна оси вращения, проходящей через произвольную точку О. Угловую скорость вращения контура обозначим Q. Участок пути светового луча АВ примем бесконечно малым, его длину обозначим Al. Радиус-вектор произвольной точки контура А обозначим г. Отрезок дуги АВ обозначим Л1 . При вращении контура вокруг точки О с угловой скоростью линейная скорость точки А равна и = Q - г. Учитывая, что треугольник АВ В мал: где a - угол между вектором линейной скорости точки = г и касательной АМ к контуру в точке А. Проекция линейной скорости точек контура на направление вектора скорости света в этих точках Если контур неподвижен, то время обхода участка контура АВ=А1 двумя противоположными лучами одинаково; обозначим его dt. Тогда При вращении контура с угловой скоростью кажущееся расстояние между точками А и В для встречно бегущих лучей изменяется. Для волны бегущей из точки А в точку В, т.е. в направлении, совпадающем с направлением вращения контура, расстояние удлиняется, так как за время dt точка В переместится на угол d(p = CI- dt, перейдя в точку С. Это удлинение пути для светового луча будет равно dt, поскольку в каждое мгновение луч направлен по касательной к контуру, по этой же касательной направлена проекция линейной скорости 0 = 0 - cos а = Q г cos а . Таким образом, отрезок пути, проходимый лучом, равен Д1 + о dt. Рассуждая аналогично, для встречно бегущего луча света будет иметь место кажущееся сокращение отрезка пути А1 - dt Считая скорость света инвариантной величиной, кажущиеся удлинения и сокращения путей для встречных лучей можно эквивалентно считать удлинениями и сокращениями отрезков времени, т.е.
Моделирование полета без спутниковой навигационной системы
В состав ИИБ помимо блока датчиков входит блок электроники, в состав которого обязательно включается Аналого-цифровой преобразователь (АЦП) для оцифровки сигналов от датчиков. (АЦП) — устройство, преобразующее напряжение в цифровой код. АЦП может входить в состав датчика или центрального процессора вычислителя, а также может быть отдельным ИИБ. Основными характеристиками АЦП являются разрядность (q), разрешающая способность (R) и частота квантования (F).
Количество разрядов, которое АЦП может дать на выходе, определяет его разрядность. Разрешение АЦП характеризуется минимальным изменением величины аналогового сигнала, которое может быть преобразовано. Если не учитывать зашумленность сигнала, то разрешающая способность АЦП однозначно определяется разрядностью. Так разрешение по напряжению будет равно разности напряжений, соответствующих максимальному и минимальному выходному коду, делённой на количество выходных дискретных значений: R = (Umax - Umin)/q. Однако, на практике, разрешение АЦП ограничивается отношением сигнал/шум входного сигнала. При большой интенсивности шумов невозможно различение соседних уровней входного сигнала, и реальное разрешение описывается эффективной разрядностью (ENOB), меньшей, чем количество разрядов АЦП.
При сильной зашумленности сигнала, младшие разряды АЦП становятся бесполезными. Это необходимо учитывать при проектировании ИИБ.
Если принять максимальную величину значения гироскопа за 200 град/с, а, акселерометра за 50 g, а значения случайной составляющей дрейфов за эт = 0.005 град/с, и Бтха = 2 п соответственно, то максимально допустимые значения цены младшего разряда для датчиков с выходом ±5В будет 0.000125 В и 0.0006 В. То для акселерометра достаточно 14 разрядного АЦП, а для гироскопа требуется не меньше 16-разрядного АЦП. При этом необходимо учитывать уровень шумов присутствующих в сигнале. Частотой дискретизации АЦП является частота выборки цифровых значений из аналогового сигнала, который является непрерывной функцией времени. Таким образом, значения сигнала измеряются через некоторый интервал времени Т = 1Л% а сам исходный сигнал может быть восстановлен из дискретных значений интерполяцией. Точность восстановления ограничивается ошибкой квантования, также, в соответствии с теоремой Котельникова-Шеннона точное восстановление возможно, если частота дискретизации выше, чем удвоенная максимальная частота в спектре сигнала. Принято выделять два основных источника погрешности АЦП, которые могут внести существенную погрешность в измерение угловых скоростей и линейных ускорений. Это ошибки квантования и нелинейность выходной характеристики. Эти оншибки сопровождают любое аналого-цифровое преобразование. Ошибки квантования — следствие ограниченного разрешения АЦП. Данная ошибка не может быть устранена, и, как правило, находится в пределах половины значения младшего значащего разряда. Ошибка не связана с входным сигналом и имеет равномерное распределение. Всем АЦП присущи ошибки, связанные с нелинейностью, которые являются следствием физического несовершенства АЦП. Это приводит к тому, что передаточная характеристика отличается от желаемой линейной функции. Ошибки могут быть уменьшены путём калибровки. Нелинейность принято разделять на интегральную и дифференциальную. Апертурная погрешность возникает из-за дрейфа момента взятия сигнала и может быть проигнорирована, если её величина сравнительно невелика по сравнению с ошибкой квантования. Оцифрованные данные от ИИБ поступают в блоки компенсации ошибок ДУС.и ДЛУ. В этих блоках, в соответствии с выбранной моделью представления сигнала вычисляются.: реальные вектор угловых скоростей и вектор линейных ускорений. Для измерения некоторых компонент выбранных моделей ошибок может потребоваться введение в ИИБ дополнительных датчиков. Наиболее часто встречаются ИИБ дополненные датчиком температуры. Также в случае совместного использование БИНС и СНС или другой корректирующей системы в блоке комплексной обработки информации могут быть получены значения компоненты систематического дрейфа датчика. Для компенсации погрешностей в ИИБ заносятся параметры смещений, масштабный коэффициент и др. Для определения этих параметров производится процедура калибровки [53, 54]. Калибровку можно разделить на: - Калибровку на этапе изготовления ИИБ; - Самокалибровку в момент включения; - Калибровку в процессе работы. Калибровка в процессе работы представляет собой совместное применение БИНС и СНС по слабосвязанной, жестко связанной и глубоко интегрированной схемам, описанным в разделе 1.6. Самокалибровка в момент включения возможна, если известны какие-то измеряемые параметры. Так если объект находится в состоянии покоя, можно оценить и компенсировать смещение нулевого сигнала гироскопа. Если при этом известны углы ориентации, можно уточнить данные акселерометра и наоборот по показаниям акселерометров определить начальное состояние кватерниона и углов ориентации. Тем не менее самокалибровка в момент включения также часто представляет собой совместное применение нескольких систем или приборов. Калибровка на этапе изготовления ИИБ является необходимым самостоятельным этапом изготовления бесплатформенной навигационной системы. На этапе калибровки, должен быть этап тестирования. В ходе которого определяется и систематизируется характер погрешностей элементов ИИБ. Определяется какие из них меняются в процессе работы, какие изменяются от включения к включению, какие изменяются несущественно. Из этих результатов делаются выводы как часто нужно повторять процедуру калибровки.
Рассмотрим подробнее процедуру калибровки для гироскопических датчиков и датчиков линейных ускорений. Наибольшую погрешность в измерения как правило вносят смещения нулевого сигнала, нелинейность выходной характеристики и неортогональность, размещения датчиков.
Для определения смещения нулевого сигнала ИИБ закрепляют на неподвижном основании, и выставляют в горизонт, включают прибор и записывают показания угловых скоростей и показания акселерометров на протяжении некоторого интервала времени. В состоянии покоя, сигналы угловой скорости равняются нулю, тогда сохизм = Въ + БШх, т.к. бгпх - 0, то измеренная осредненные на интервале времени значения угловых скоростей будет постоянными смещениями Bf для соответствующих осей измерений. Смещение в волоконно-оптических датчиках сильно зависит от температуры, поэтому целесообразно в состав ИИБ включить датчик температуры. В термокамере следует получить характеристику В ). Для этого снимаются показания с датчиков угловых скоростей и датчика температуры на диапазоне температур, в которых предполагается работа ПТК. Полученные точки температура/смещение определяют функцию В ). Для акселерометров целесообразно повторить эксперимент для нескольких положений, перпендикулярных горизонтальному. Для каждого такого положения две оси, плоскость которых совпадает с плоскостью горизонта, должны измерять Так, для ИИБ ось О У которого направлена перпендикулярно вверх, = 0 и = 0, поэтому ах"3,4 = зтх и а7тм = Бт2.
