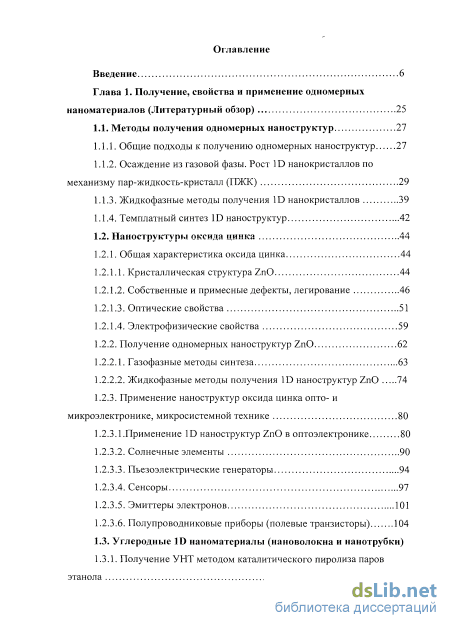

Содержание к диссертации
Введение
Глава 1. Получение, свойства и применение одномерных наноматериалов (Литературный обзор) 25
1.1. Методы получения одномерных наноструктур 27
1.1.1. Общие подходы к получению одномерных наноструктур 27
1.1.2. Осаждение из газовой фазы. Рост ID нанокристаллов по механизму пар-жидкость-кристалл (ПЖК) 29
1.1.3. Жидкофазные методы получения ID нанокристаллов 39
1.1.4. Темплатный синтез ID наноструктур 42
1.2. Наноструктуры оксида цинка 44
1.2.1. Общая характеристика оксида цинка 44
1.2.1.1. Кристаллическая структура ZnO 44
1.2.1.2. Собственные и примесные дефекты, легирование 46
1.2.1.3. Оптические свойства 51
1.2.1.4. Электрофизические свойства 59
1.2.2. Получение одномерных наноструктур ZnO 62
1.2.2.1. Газофазные методы синтеза 63
1.2.2.2. Жидкофазные методы получения ID наноструктур ZnO 74
1.2.3. Применение наноструктур оксида цинка опто- и
микроэлектронике, микросистемной технике 80
1.2.3.1.Применение ID наноструктур ZnO в оптоэлектронике 80
1.2.3.2. Солнечные элементы 90
1.2.3.3. Пьезоэлектрические генераторы 94
1.2.3.4. Сенсоры 97
1.2.3.5. Эмиттеры электронов 101
1.2.3.6. Полупроводниковые приборы (полевые транзисторы) 104
1.3. Углеродные ID наноматериалы (нановолокна и нанотрубки)
3.1. Получение УНТ методом каталитического пиролиза паров этанола 108
3.2. Модификация и применение УНТ 119
Глава 2. Методика экспериментов
2.1. Газофазное осаждение поликристаллических слоев и массивов одномерных наноструктур 129
2.1.1. Оксид цинка 130
2.1.2. Оксид индия 131
2.1.3. Нитриды галлия и алюминия 133
2.1.4. Углеродные нанотрубки и нановолокна 135
2.2. Методы исследования полученных материалов 140
2.2.1. Электронная микроскопия 140
2.2.2. Фото- и катодолюминесценция 141
2.2.3. Исследование спектров люминесценции индивидуальных наностержней оксида цинка 142
2.2.4. Другие методы
2.3. Изготовление сенсоров из индивидуальных наностержней ZnO и метод и ка измерений 145
2.4. Изготовление автоэмиссионных катодов, методом низкотемпературного газофазного осаждения из паров этанола и исследование их характеристик
2.4.1. Экспериментальные образцы 146
2.4.2. Методика эмиссионных испытаний 147
2.5. Функционализация и исследование сорбционных свойств УНТ 148
2.5.1. Синтез и последующая обработка УНТ 148
2.5.2. Сорбция и анализ 149

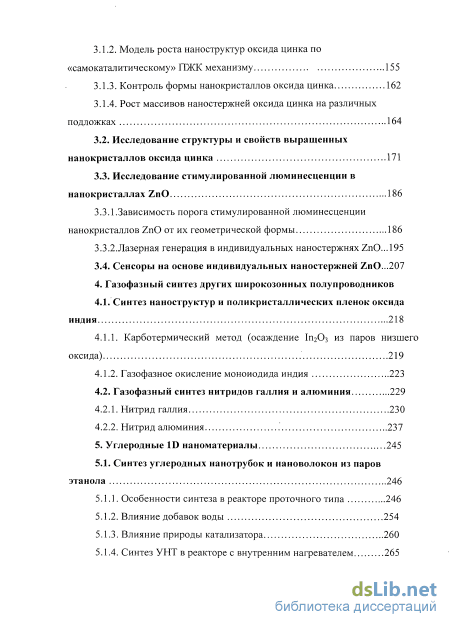

Глава 3. Получение, свойства и применение монокристаллических наностержней оксида цинка 150
3.1. Получение упорядоченных массивов наностержней оксида цинка 150
3.1.1. Общее описание процесса 150
3.1.2. Модель роста наноструктур оксида цинка по «самокаталитическому» ПЖК механизму 155
3.1.3. Контроль формы нанокристаллов оксида цинка 162
3.1.4. Рост массивов наностержней оксида цинка на различных подложках
3.2. Исследование структуры и свойств выращенных нанокристаллов оксида цинка 171
3.3. Исследование стимулированной люминесценции в нанокристаллах ZnO 186
3.3.1.Зависимость порога стимулированной люминесценции
нанокристаллов ZnO от их геометрической формы 186
3.3.2.Лазерная генерация в индивидуальных наностержнях ZnO...195
3.4. Сенсоры на основе индивидуальных наностержней ZnO...207
4. Газофазный синтез других широкозонных полупроводников
4.1. Синтез наноструктур и поликристаллических пленок оксида индия 218
4.1.1. Карботермический метод (осаждение 1п203 из паров низшего оксида) 219
4.1.2. Газофазное окисление моноиодида Индия 223
4.2. Газофазный синтез нитридов галлия и алюминия 229
4.2.1. Нитрид галлия 230
4.2.2. Нитрид алюминия 237
5. Углеродные ID наноматериалы 245
5.1. Синтез углеродных нанотрубок и нановолокон из паров этанола 246
5.1.1. Особенности синтеза в реакторе проточного типа 246
5.1.2. Влияние добавок воды 254
5.1.3. Влияние природы катализатора 260
5.1.4. Синтез УНТ в реакторе с внутренним нагревателем 265
5.2. Модификация и применение углеродных нановолокнистых материалов 274
5.2.1 Изготовление и исследование характеристик автоэмиссионных катодов 274
5.2.2. Окислительная модификация УНВМ и исследование их сорбционных характеристик 277
Заключение 289
Литература
- Осаждение из газовой фазы. Рост ID нанокристаллов по механизму пар-жидкость-кристалл (ПЖК)
- Углеродные нанотрубки и нановолокна
- Рост массивов наностержней оксида цинка на различных подложках
- Газофазное окисление моноиодида Индия

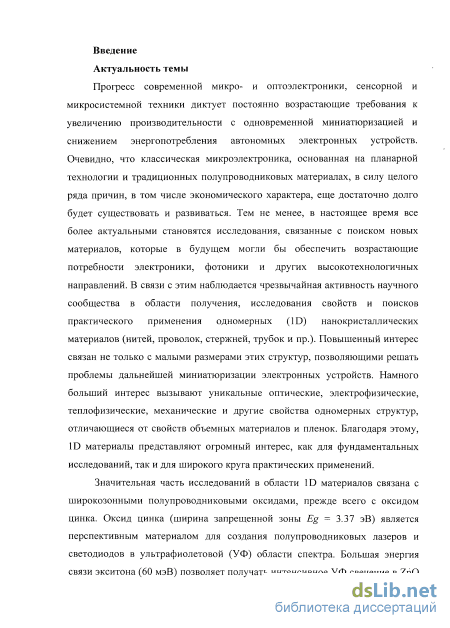

Введение к работе
Актуальность темы
Прогресс современной микро- и оптоэлектроники, сенсорной и микросистемной техники диктует постоянно возрастающие требования к увеличению производительности с одновременной миниатюризацией и снижением энергопотребления автономных электронных устройств. Очевидно, что классическая микроэлектроника, основанная на планарной технологии и традиционных полупроводниковых материалах, в силу целого ряда причин, в том числе экономического характера, еще достаточно долго будет существовать и развиваться. Тем не менее, в настоящее время все более актуальными становятся исследования, связанные с поиском новых материалов, которые в будущем могли бы обеспечить возрастающие потребности электроники, фотоники и других высокотехнологичных направлений. В связи с этим наблюдается чрезвычайная активность научного сообщества в области получения, исследования свойств и поисков практического применения одномерных (1D) нанокристаллических материалов (нитей, проволок, стержней, трубок и пр.). Повышенный интерес связан не только с малыми размерами этих структур, позволяющими решать проблемы дальнейшей миниатюризации электронных устройств. Намного больший интерес вызывают уникальные оптические, электрофизические, теплофизические, механические и другие свойства одномерных структур, отличающиеся от свойств объемных материалов и пленок. Благодаря этому, 1D материалы представляют огромный интерес, как для фундаментальных исследований, так и для широкого круга практических применений.

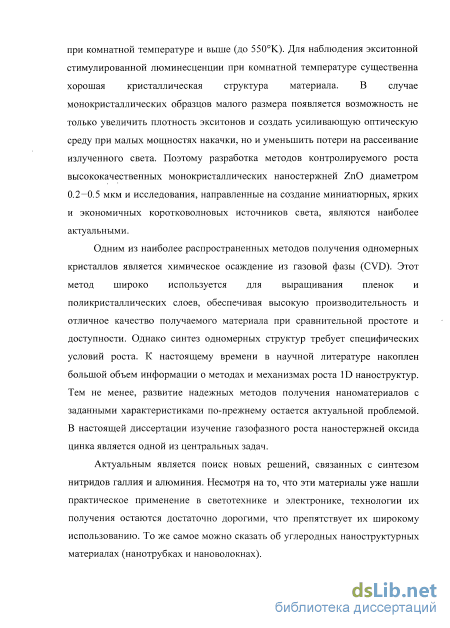

Значительная часть исследований в области 1D материалов связана с широкозонными полупроводниковыми оксидами, прежде всего с оксидом цинка. Оксид цинка (ширина запрещенной зоны Eg = 3.37 эВ) является перспективным материалом для создания полупроводниковых лазеров и светодиодов в ультрафиолетовой (УФ) области спектра. Большая энергия связи экситона (60 мэВ) позволяет получать интенсивное УФ свечение в ZnO при комнатной температуре и выше (до 550K). Для наблюдения экситонной стимулированной люминесценции при комнатной температуре существенна хорошая кристаллическая структура материала. В случае монокристаллических образцов малого размера появляется возможность не только увеличить плотность экситонов и создать усиливающую оптическую среду при малых мощностях накачки, но и уменьшить потери на рассеивание излученного света. Поэтому разработка методов контролируемого роста высококачественных монокристаллических наностержней ZnO диаметром 0.2—0.5 мкм и исследования, направленные на создание миниатюрных, ярких и экономичных коротковолновых источников света, являются наиболее актуальными.
Одним из наиболее распространенных методов получения одномерных кристаллов является химическое осаждение из газовой фазы (CVD). Этот метод широко используется для выращивания пленок и поликристаллических слоев, обеспечивая высокую производительность и отличное качество получаемого материала при сравнительной простоте и доступности. Однако синтез одномерных структур требует специфических условий роста. К настоящему времени в научной литературе накоплен большой объем информации о методах и механизмах роста 1D наноструктур. Тем не менее, развитие надежных методов получения наноматериалов с заданными характеристиками по- прежнему остается актуальной проблемой. В настоящей диссертации изучение газофазного роста наностержней оксида цинка является одной из центральных задач.
Актуальным является поиск новых решений, связанных с синтезом нитридов галлия и алюминия. Несмотря на то, что эти материалы уже нашли практическое применение в светотехнике и электронике, технологии их получения остаются достаточно дорогими, что препятствует их широкому использованию. То же самое можно сказать об углеродных наноструктурных материалах (нанотрубках и нановолокнах).

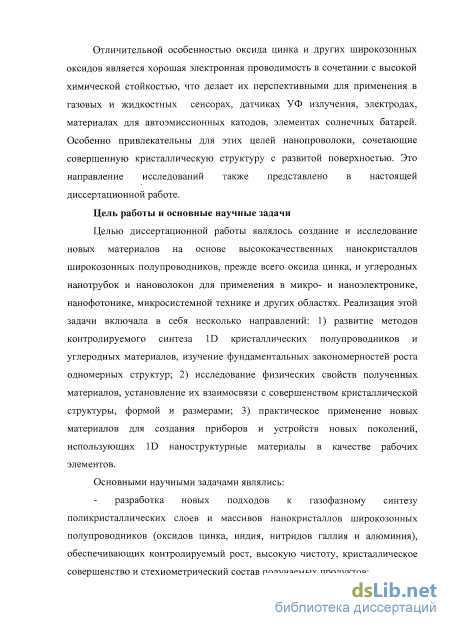

Отличительной особенностью оксида цинка и других широкозонных оксидов является хорошая электронная проводимость в сочетании с высокой химической стойкостью, что делает их перспективными для применения в газовых и жидкостных сенсорах, датчиках УФ излучения, электродах, материалах для автоэмиссионных катодов, элементах солнечных батарей. Особенно привлекательны для этих целей нанопроволоки, сочетающие совершенную кристаллическую структуру с развитой поверхностью. Это направление исследований также представлено в настоящей диссертационной работе.
Цель работы и основные научные задачи
Целью диссертационной работы являлось создание и исследование новых материалов на основе высококачественных нанокристаллов широкозонных полупроводников, прежде всего оксида цинка, и углеродных нанотрубок и нановолокон для применения в микро- и наноэлектронике, нанофотонике, микросистемной технике и других областях. Реализация этой задачи включала в себя несколько направлений: 1) развитие методов контролируемого синтеза 1D кристаллических полупроводников и углеродных материалов, изучение фундаментальных закономерностей роста одномерных структур; 2) исследование физических свойств полученных материалов, установление их взаимосвязи с совершенством кристаллической структуры, формой и размерами; 3) практическое применение новых материалов для создания приборов и устройств новых поколений, использующих 1D наноструктурные материалы в качестве рабочих элементов.

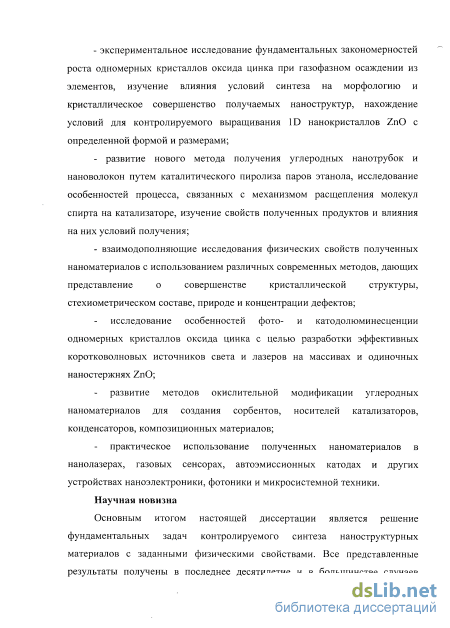

Основными научными задачами являлись:
разработка новых подходов к газофазному синтезу поликристаллических слоев и массивов нанокристаллов широкозонных полупроводников (оксидов цинка, индия, нитридов галлия и алюминия), обеспечивающих контролируемый рост, высокую чистоту, кристаллическое совершенство и стехиометрический состав получаемых продуктов;
экспериментальное исследование фундаментальных закономерностей роста одномерных кристаллов оксида цинка при газофазном осаждении из элементов, изучение влияния условий синтеза на морфологию и кристаллическое совершенство получаемых наноструктур, нахождение условий для контролируемого выращивания 1D нанокристаллов ZnO с определенной формой и размерами;
развитие нового метода получения углеродных нанотрубок и нановолокон путем каталитического пиролиза паров этанола, исследование особенностей процесса, связанных с механизмом расщепления молекул спирта на катализаторе, изучение свойств полученных продуктов и влияния на них условий получения;
взаимодополняющие исследования физических свойств полученных наноматериалов с использованием различных современных методов, дающих представление о совершенстве кристаллической структуры, стехиометрическом составе, природе и концентрации дефектов;
исследование особенностей фото- и катодолюминесценции одномерных кристаллов оксида цинка с целью разработки эффективных коротковолновых источников света и лазеров на массивах и одиночных наностержнях ZnO;
развитие методов окислительной модификации углеродных наноматериалов для создания сорбентов, носителей катализаторов, конденсаторов, композиционных материалов;
практическое использование полученных наноматериалов в нанолазерах, газовых сенсорах, автоэмиссионных катодах и других устройствах наноэлектроники, фотоники и микросистемной техники.
Научная новизна
Основным итогом настоящей диссертации является решение фундаментальных задач контролируемого синтеза наноструктурных материалов с заданными физическими свойствами. Все представленные результаты получены в последнее десятилетие и в большинстве случаев носят приоритетный характер. Наиболее важные научные достижения приведены ниже.

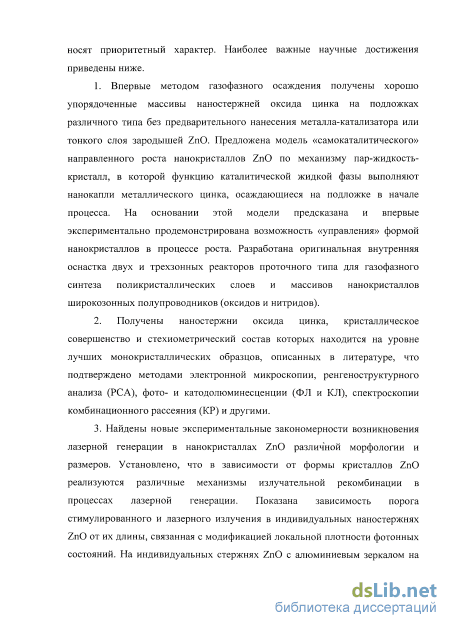

1. Впервые методом газофазного осаждения получены хорошо упорядоченные массивы наностержней оксида цинка на подложках различного типа без предварительного нанесения металла-катализатора или тонкого слоя зародышей ZnO. Предложена модель «самокаталитического» направленного роста нанокристаллов ZnO по механизму пар- жидкость-кристалл, в которой функцию каталитической жидкой фазы выполняют нанокапли металлического цинка, осаждающиеся на подложке в начале процесса. На основании этой модели предсказана и впервые экспериментально продемонстрирована возможность «управления» формой нанокристаллов в процессе роста. Разработана оригинальная внутренняя оснастка двух и трехзонных реакторов проточного типа для газофазного синтеза поликристаллических слоев и массивов нанокристаллов широкозонных полупроводников (оксидов и нитридов).
-
-
Получены наностержни оксида цинка, кристаллическое совершенство и стехиометрический состав которых находится на уровне лучших монокристаллических образцов, описанных в литературе, что подтверждено методами электронной микроскопии, ренгеноструктурного анализа (РСА), фото- и катодолюминесценции (ФЛ и КЛ), спектроскопии комбинационного рассеяния (КР) и другими.
-
Найдены новые экспериментальные закономерности возникновения лазерной генерации в нанокристаллах ZnO различной морфологии и размеров. Установлено, что в зависимости от формы кристаллов ZnO реализуются различные механизмы излучательной рекомбинации в процессах лазерной генерации. Показана зависимость порога стимулированного и лазерного излучения в индивидуальных наностержнях ZnO от их длины, связанная с модификацией локальной плотности фотонных состояний. На индивидуальных стержнях ZnO с алюминиевым зеркалом на торце достигнуты пороги энергии накачки лазерного излучения близкие к рекордно низким значениям.
-

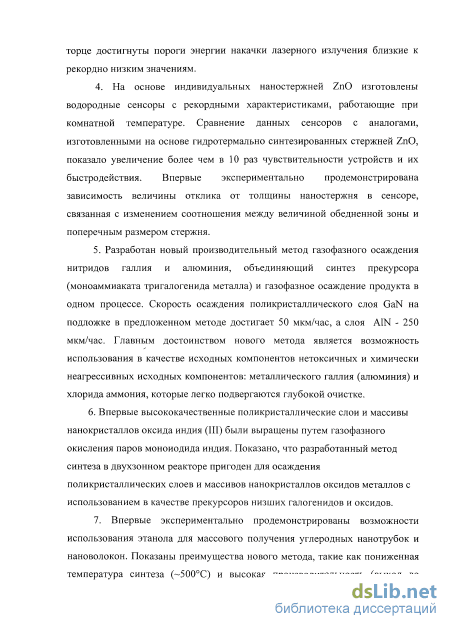

На основе индивидуальных наностержней ZnO изготовлены водородные сенсоры с рекордными характеристиками, работающие при комнатной температуре. Сравнение данных сенсоров с аналогами, изготовленными на основе гидротермально синтезированных стержней ZnO, показало увеличение более чем в 10 раз чувствительности устройств и их быстродействия. Впервые экспериментально продемонстрирована зависимость величины отклика от толщины наностержня в сенсоре, связанная с изменением соотношения между величиной обедненной зоны и поперечным размером стержня.
-
Разработан новый производительный метод газофазного осаждения нитридов галлия и алюминия, объединяющий синтез прекурсора (моноаммиаката тригалогенида металла) и газофазное осаждение продукта в одном процессе. Скорость осаждения поликристаллического слоя GaN на подложке в предложенном методе достигает 50 мкм/час, а слоя AlN - 250 мкм/час. Главным достоинством нового метода является возможность использования в качестве исходных компонентов нетоксичных и химически неагрессивных исходных компонентов: металлического галлия (алюминия) и хлорида аммония, которые легко подвергаются глубокой очистке.
-
Впервые высококачественные поликристаллические слои и массивы нанокристаллов оксида индия (III) были выращены путем газофазного окисления паров моноиодида индия. Показано, что разработанный метод синтеза в двухзонном реакторе пригоден для осаждения поликристаллических слоев и массивов нанокристаллов оксидов металлов с использованием в качестве прекурсоров низших галогенидов и оксидов.
-
Впервые экспериментально продемонстрированы возможности использования этанола для массового получения углеродных нанотрубок и нановолокон. Показаны преимущества нового метода, такие как пониженная температура синтеза (~500С) и высокая производительность (выход до 9000% по отношению к массе катализатора). Получены новые данные о механизме каталитического пиролиза этанола, объясняющие многие особенности процесса осаждения углеродных наноматериалов из паров спирта.
-
Впервые установлена зависимость эффективности окислительной модификации поверхности углеродных материалов от условий синтеза. Благодаря найденным закономерностям получены катионные сорбенты на основе углеродных нанотрубок, в 5 - 10 раз превосходящие по емкости известные аналоги.

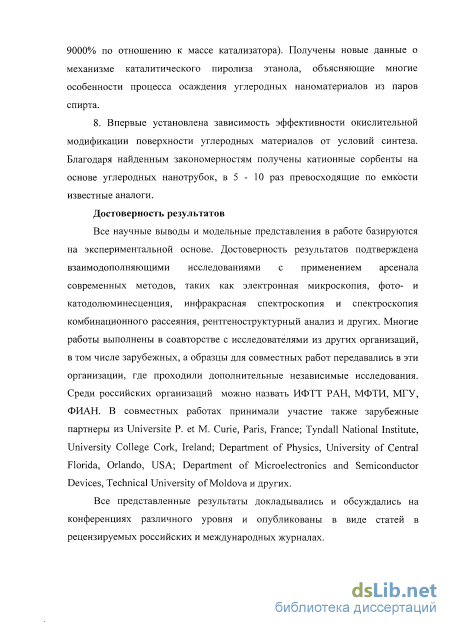

Достоверность результатов
Все научные выводы и модельные представления в работе базируются на экспериментальной основе. Достоверность результатов подтверждена взаимодополняющими исследованиями с применением арсенала современных методов, таких как электронная микроскопия, фото- и катодолюминесценция, инфракрасная спектроскопия и спектроскопия комбинационного рассеяния, рентгеноструктурный анализ и других. Многие работы выполнены в соавторстве с исследователями из других организаций, в том числе зарубежных, а образцы для совместных работ передавались в эти организации, где проходили дополнительные независимые исследования. Среди российских организаций можно назвать ИФТТ РАН, МФТИ, МГУ, ФИАН и другие. В совместных работах принимали участие также зарубежные партнеры из Universite P. et M. Curie, Paris, France; Tyndall National Institute, University College Cork, Ireland; Department of Physics, University of Central Florida, Orlando, USA; Department of Microelectronics and Semiconductor Devices, Technical University of Moldova и других.
Все представленные результаты докладывались и обсуждались на конференциях различного уровня и опубликованы в виде статей в рецензируемых российских и международных журналах.

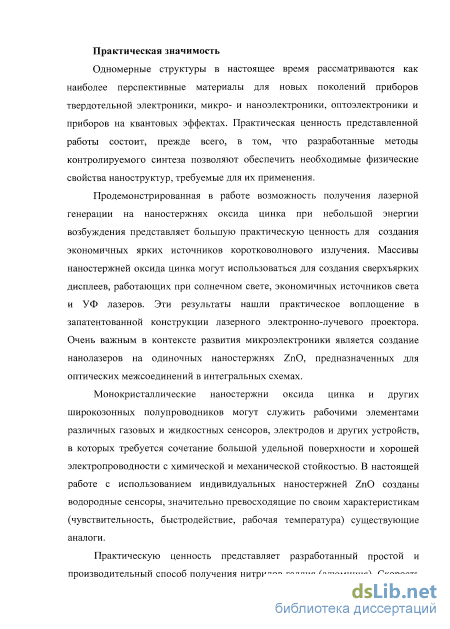

Практическая значимость
Одномерные структуры в настоящее время рассматриваются как наиболее перспективные материалы для новых поколений приборов твердотельной электроники, микро- и наноэлектроники, оптоэлектроники и приборов на квантовых эффектах. Практическая ценность представленной работы состоит, прежде всего, в том, что разработанные методы контролируемого синтеза позволяют обеспечить необходимые физические свойства наноструктур, требуемые для их применения.
Продемонстрированная в работе возможность получения лазерной генерации на наностержнях оксида цинка при небольшой энергии возбуждения представляет большую практическую ценность для создания экономичных ярких источников коротковолнового излучения. Массивы наностержней оксида цинка могут использоваться для создания сверхъярких дисплеев, работающих при солнечном свете, экономичных источников света и УФ лазеров. Эти результаты нашли практическое воплощение в запатентованной конструкции лазерного электронно-лучевого проектора. Очень важным в контексте развития микроэлектроники является создание нанолазеров на одиночных наностержнях ZnO, которые в перспективе могут использоваться для оптических межсоединений в интегральных схемах.
Монокристаллические наностержни оксида цинка и других широкозонных полупроводников могут служить рабочими элементами различных газовых и жидкостных сенсоров, электродов и других устройств, в которых требуется сочетание большой удельной поверхности и хорошей электропроводности с химической и механической стойкостью. В настоящей работе с использованием индивидуальных наностержней ZnO созданы водородные сенсоры, значительно превосходящие по своим характеристикам (чувствительность, быстродействие, рабочая температура) существующие аналоги.
Практическую ценность представляет разработанный простой и производительный способ получения нитридов галлия (алюминия). Скорость осаждения нитридов галлия и алюминия на подложке в новом методе газофазного синтеза достигает 50 и 250 мкм/час соответственно, что можно использовать для получения толстых пленок и свободностоящих слоев высокого кристаллического качества. В отличие от известных процессов газофазного синтеза GaN и AlN, в данном методе исходными реагентами являются высокочистые химически устойчивые, неагрессивные и нетоксичные металлический галлий (алюминий) и хлорид аммония.
Предложенный низкотемпературный высокопроизводительный метод синтеза углеродных нанотрубок и нановолокон из паров этанола позволяет достигать 9000%-ного выхода продукта по отношению к массе катализатора и успешно конкурирует с традиционными способами синтеза этих наноматериалов из углеводородов. Полученные результаты имеет практическую значимость для областей, где требуются большие количества относительно дешевых углеродных наноматериалов, таких как производство катализаторов, сорбентов, конденсаторов и композиционных материалов.
Практически важным является разработанный низкотемпературный метод селективного осаждения, позволяющий выращивать массивы углеродных нанотрубок при температуре ниже 500С, что позволяет использовать стеклянные подложки для создания автоэмиссионных катодов, а также модифицировать поверхности газовых сенсоров и электродов.
В процессе выполнения диссертации оформлены два патента на изобретения, связанные с применением наностержней оксида цинка в различных устройствах.
Основные положения, выносимые на защиту
-
-
-

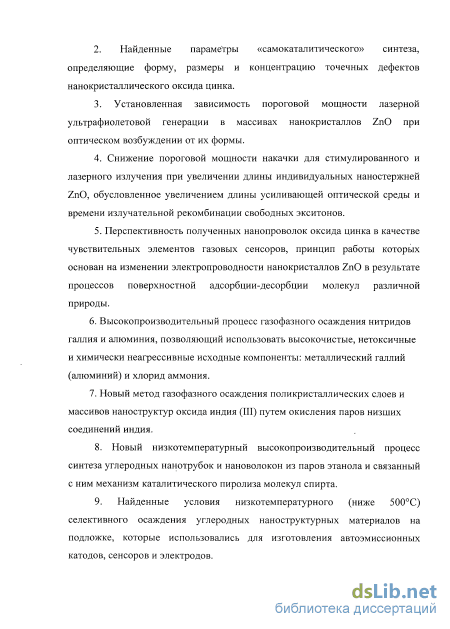

Модель контролируемого направленного роста нанокристаллов оксида цинка по «самокаталитическому» механизму пар-жидкость-кристалл, в котором функцию катализатора выполняют нанокапли самого металлического цинка.
-
Найденные параметры «самокаталитического» синтеза, определяющие форму, размеры и низкую концентрацию точечных дефектов нанокристаллического оксида цинка.
-
Установленная зависимость пороговой мощности лазерной ультрафиолетовой генерации в массивах нанокристаллов ZnO при оптическом возбуждении от их формы.
-
Снижение пороговой мощности накачки для стимулированного и лазерного излучения при увеличении длины индивидуальных наностержней ZnO, обусловленное увеличением длины усиливающей оптической среды и времени излучательной рекомбинации свободных экситонов.
-
Перспективность полученных нанопроволок оксида цинка в качестве чувствительных элементов газовых сенсоров, принцип работы которых основан на изменении электропроводности нанокристаллов ZnO в результате процессов поверхностной адсорбции-десорбции молекул различной природы.
-
Высокопроизводительный процесс газофазного осаждения нитридов галлия и алюминия, позволяющий использовать высокочистые, нетоксичные и химически неагрессивные исходные компоненты: металлический галлий (алюминий) и хлорид аммония.
-
Новый метод газофазного осаждения поликристаллических слоев и массивов наноструктур оксида индия (III) путем окисления паров низших соединений индия.
-
Новый низкотемпературный высокопроизводительный процесс синтеза углеродных нанотрубок и нановолокон из паров этанола и связанный с ним механизм каталитического пиролиза молекул спирта.
-
Найденные условия низкотемпературного (ниже 500С) селективного осаждения углеродных наноструктурных материалов на подложке, которые использовались для изготовления автоэмиссионных катодов, сенсоров и электродов.
-
Установленная корреляция между условиями синтеза (температура, катализатор) и способностью к окислительной модификации, определяющей сорбционные свойства углеродных нанотрубок.
Личный вклад автора
Все работы по планированию, проведению и анализу результатов экспериментальных исследований, связанных с газофазным синтезом изученных в работе объектов (наноструктур и поликристаллических пленок ZnO, GaN, AlN, углеродных нанотрубок и нановолокон), были выполнены лично автором либо совместно с сотрудниками экспериментально-технологической лаборатории ИПТМ РАН. Личный вклад автора состоит также в разработке дизайна реакторов и изготовлении установок газофазного роста для проведения исследований.
Работы по изучению оптических свойств (люминесценция, лазерная генерация) наностержней оксида цинка и других материалов проводились в лаборатории интегральной оптики ИПТМ РАН (руководитель д.ф.-м.н. Грузинцев А.Н.), а также, в рамках совместных международных проектов, в Университете им. П. и М. Кюри (Париж, Франция) и Национальном институте им. Тиндаля, Университетский колледж (Корк, Ирландия). Вклад автора состоял в приготовлении образцов для исследований и обсуждении полученных результатов.
При непосредственном участии соискателя были получены образцы монокристаллических наностержней оксида цинка, которые в дальнейшем использовались для создания водородных сенсоров, нанолазеров и других устройств из индивидуальных наностержней. Образцы автоэмиссионных катодов на основе углеродных нанотрубок были изготовлены автором диссертации и в дальнейшем исследовались в Центре эмиссионных технологий при МФТИ (руководитель д.ф.-м.н. Шешин Е.П.). Исследования окислительной модификации и сорбционных свойств углеродных наноматериалов были выполнены совместно с лабораторией атомно-спектроскопических методов анализа ИПТМ РАН (руководитель д.х.н. Гружулене С. С.).
Апробация работы
Основные результаты диссертации были представлены в виде докладов на следующих международных и российских конференциях:
13th European Conference on Diamond, Diamond-like Materials, Carbon Nanotubes, Nitrides & Silicon Carbide. Granada, Spain 2002; VIII, IX, X, XI Международные конференции «Водородное материаловедение и химия углеродных материалов». Украина,
-
-
-
-
2005, 2007, 2009 г.г.; II, III, IV, V, VII Международные конференции «Углерод: фундаментальные проблемы науки, материаловедение, технология». 2003, 2004, 2005, 2006, 2010 г.г.; 3-я и 4-я Всероссийская конференция «Нитриды галлия, индия и алюминия - структуры и приборы». 2004, 2005 г.г.; XII, XIII, XIV Всероссийские конференции «Высокочистые вещества и материалы получение, анализ, применение». Н. Новгород
-
2007, 2011 г.г.; Всероссийская конференция «Нано 2004». Москва. 2004.; 7th, 9th Biennial International Workshop "Fullerenes and atomic clasters", St. Petersberg. 2005, 2009; 1, 2, 4 Annual Workshop on Advanced in Nanophotonics. 2005, 2006, 2008; I, III Международные конференции «Функциональные наноматериалы и высокочистые вещества». Суздаль, 2008, 2010 г. г.; XIII Национальная конференция по росту кристаллов. Москва. 2008 г.; International Conference on Nanoscience & Technology, China 2009.; XVIII International Symposium "Nanostructures: Physics and Technology". St. Petersberg. 2010.; Material Research Society Spring Meeting. San Francisco, USA. 2010.; XIX Менделеевский съезд по общей и прикладной химии. Волгоград. 2011 г.
Публикации
По теме диссертации опубликовано 49 статей в российских и иностранных журналах, включенных в список ВАК. Перечень статей приведен в конце автореферата.
Структура диссертации
Диссертация состоит из введения, 5 глав, заключения и списка литературы. Объем диссертации составляет 325 страниц, включая 153 рисунка и 10 таблиц. Список цитированной литературы содержит 415 ссылок.
