Введение

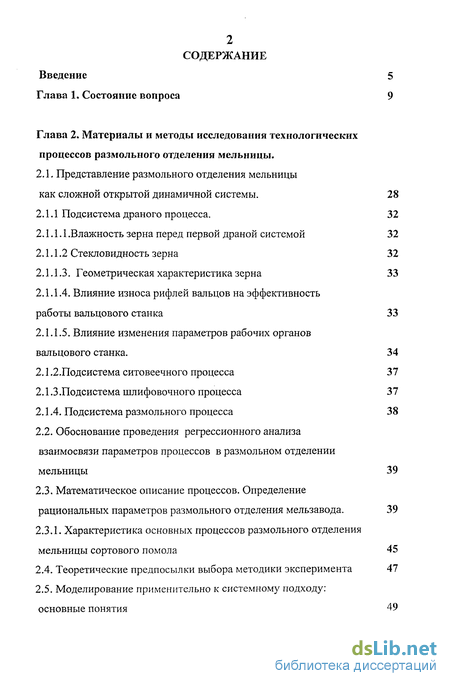

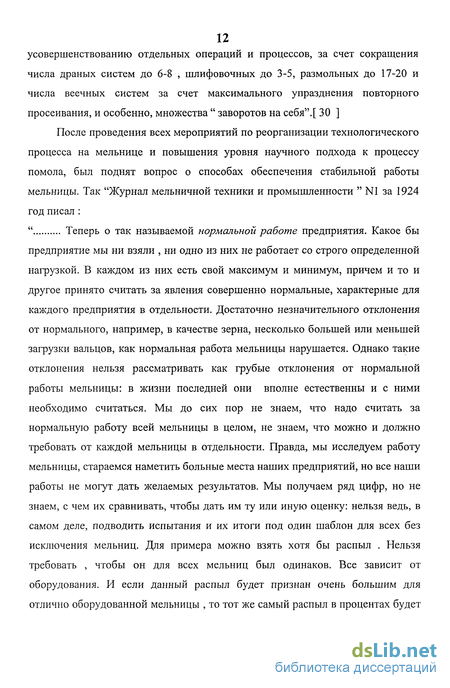

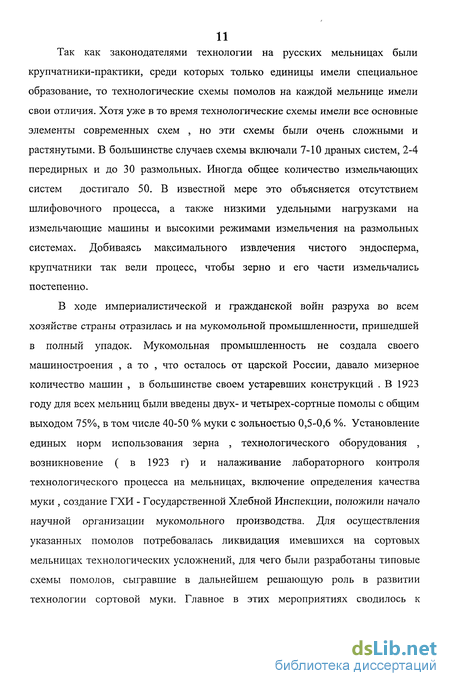

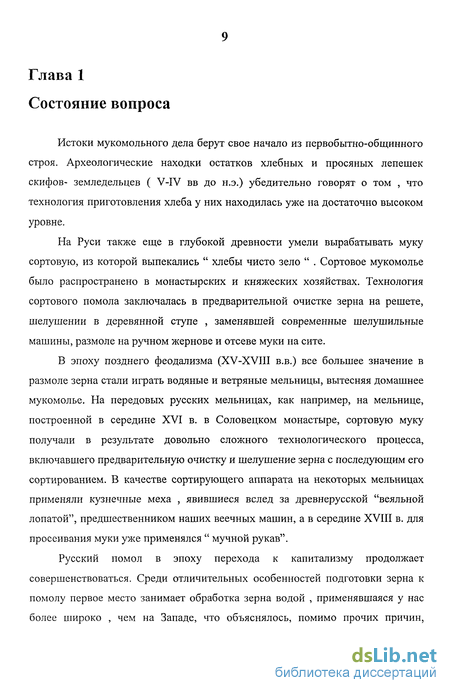

Глава 1. Состояние вопроса 9
Глава 2. Материалы и методы исследования технологических процессов размольного отделения мельницы.
2.1. Представление размольного отделения мельницы как сложной открытой динамичной системы. 28
2.1.1 Подсистема драного процесса. 32
2.1.1.1 .Влажность зерна перед первой драной системой 32
2.1.1.2 Стекловидность зерна 32
2.1.1.3. Геометрическая характеристика зерна 33
2.1.1.4. Влияние износа рифлей вальцов на эффективность работы вальцового станка 33
2.1.1.5. Влияние изменения параметров рабочих органов вальцового станка. 34
2.1.2.Подсистема ситовеечного процесса 37
2.1.3.Подсистема шлифовочного процесса 37
2.1 А. Подсистема размольного процесса 38
2.2. Обоснование проведения регрессионного анализа взаимосвязи параметров процессов в размольном отделении мельницы 39
2.3. Математическое описание процессов. Определение рациональных параметров размольного отделения мельзавода . 39
2.3.1. Характеристика основных процессов размольного отделения мельницы сортового помола 45
2.4. Теоретические предпосылки выбора методики эксперимента 47
2.5. Моделирование применительно к системному подходу: основные понятия 49
2.6.Статистическая характеристика технологических параметров размольного процесса Методика построения множественной регрессии и расчета коэффициентов уравнений регрессии 51
2.6.1. Методика разработки уравнений множественной регрессии 52
2.7. Методика расчета стабильности функционирования размольного отделения мельницы 53
2.8.Методика расчета показателя интенсивности извлечения 60
2.9. Методика разработки математических моделей технологического процесса сортового помола зерна 62
Глава 3 Экспериментальная часть.
3.1.Функциональный анализ процессов в размольном отделении мельницы как сложной открытой динамичной системы 66
3.2 Структурная классификация помолов 80
3.3. Определение стабильности работы предприятий по различным показателям 85
3.3.1.Опре деление стабильности работы мельницы, работающей по схеме 1 класса 85
3.3.2. .Определение стабильности работы мельницы, работающей по схеме 2 класса на примере мельницы ВНИИЗ 85
3.3.3 .Определение стабильности работы мельницы, работающей по схеме 3 класса на примере мельницы «Новая Победа» 89
З.ЗААнализ функционирования мельницы, оснащенной оборудованием фирмы «Б юл ер» 93
3.4. Определение понятия показателя интенсивности извлечения 104
3.5 Определение показателя интенсивности работы подсистем размольного отделения пп примере мельницы «Новая Победа» 107
3.6. Построение математических моделей технологического процесса размольного отделения мельницы сортового помола зерна 108
3.7.Апробация результатов диссертационной работы на предприятии 117
Глава 4. Выводы и рекомендации промышленности 119
Список использованном литературы
Приложения
- Обоснование проведения регрессионного анализа взаимосвязи параметров процессов в размольном отделении мельницы
- Математическое описание процессов. Определение рациональных параметров размольного отделения мельзавода
- Методика расчета стабильности функционирования размольного отделения мельницы
- Структурная классификация помолов
Введение к работе

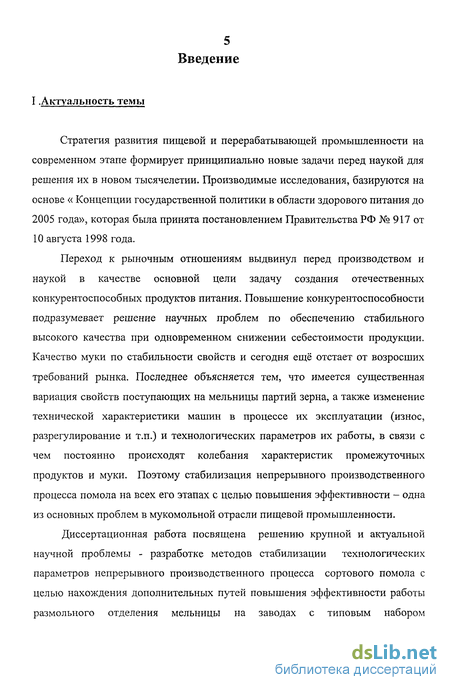

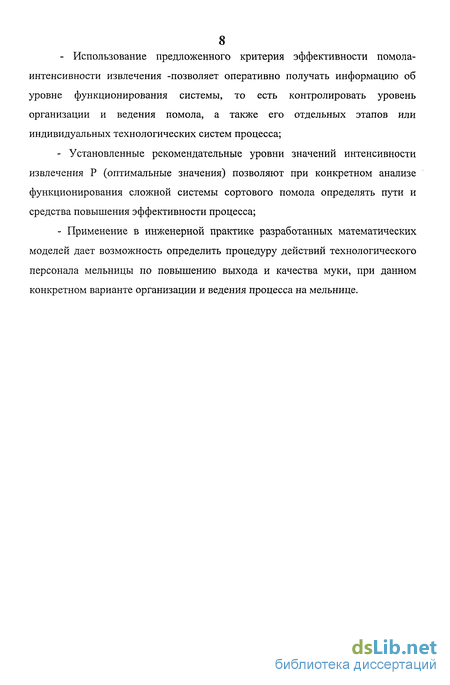

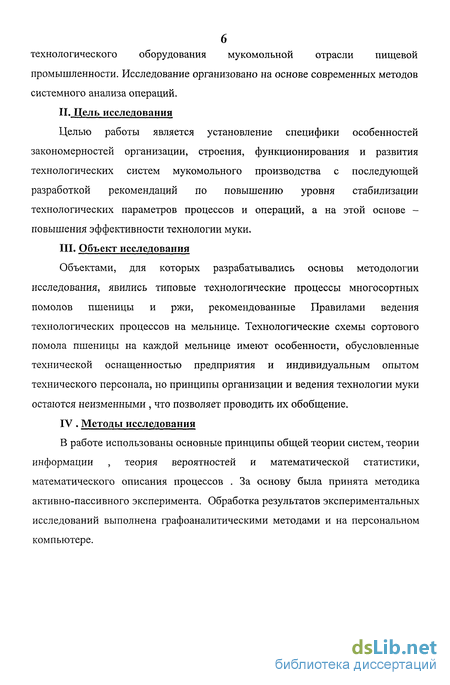

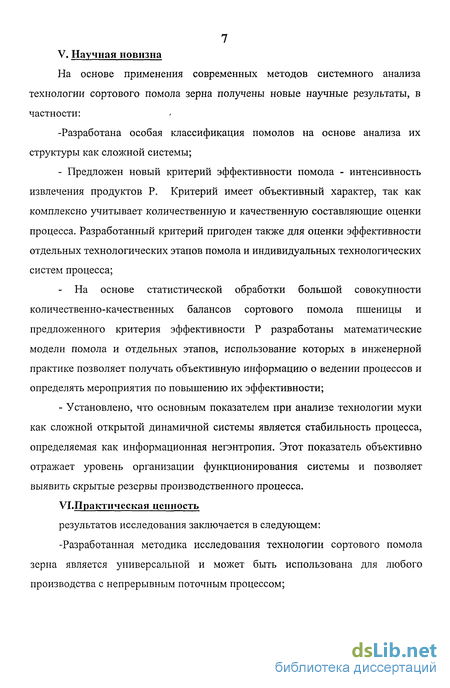

I .Актуальность темы
