Введение

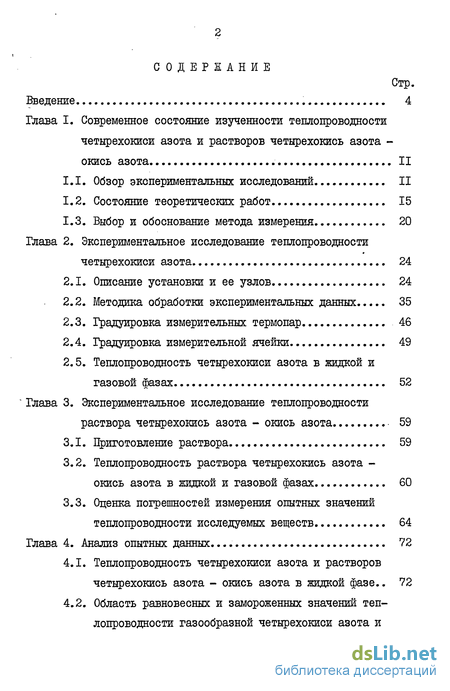

Глава I. Современное состояние изученности теплопроводности четырехокиси азота и растворов четцрехокись азота -окись азота II
1.1. Обзор экспериментальных исследований 11
1.2. Состояние теоретических работ 15
1.3. Выбор и обоснование метода измерения 20
Глава 2. Экспериментальное исследование теплопроводности четырехокиси азота 24
2.1. Описание установки и ее узлов 24
2.2. Методика обработки экспериментальных данных 35
2.3. Градуировка измерительных термопар 46
2.4. Градуировка измерительной ячейки 49
2.5. Теплопроводность четырехокиси азота в жидкой и газовой фазах 52
Глава 3. Экспериментальное исследование теплопроводности раствора четырехокись азота - окись азота 59
3.1. Приготовление раствора 59
3.2. Теплопроводность раствора четырехокись азота -окись азота в жидкой и газовой фазах 60
3.3. Оценка погрешностей измерения опытных значений теплопроводности исследуемых веществ 64
Глава 4. Анализ опытных данных . 72
4.1. Теплопроводность четырехокиси азота и растворов четырехокись азота - окись азота в жидкой фазе.. 72
4.2. Область равновесных и замороженных значений теплопроводности газообразной четырехокиси азота и растворов четырехокись азота - окись азота , 74

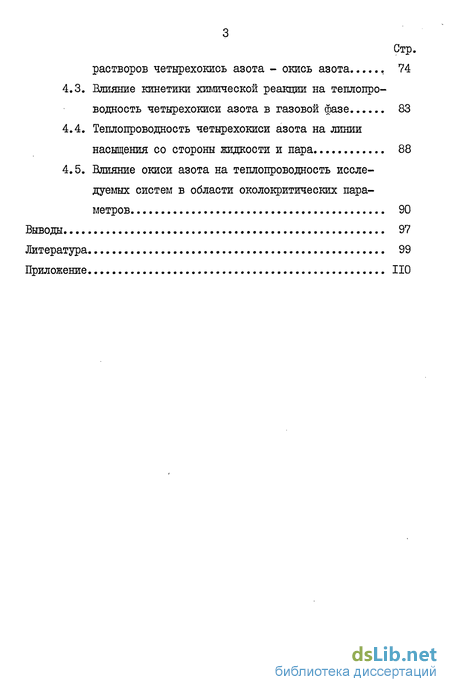

4.3. Влияние кинетики химической реакции на теплопроводность четырехокиси азота в газовой фазе 83
4.4. Теплопроводность четырехокиси азота на линии насыщения со стороны жидкости и пара 88
4.5. Влияние окиси азота на теплопроводность исследуемых систем в области околокритических параметров 90
Выводы 97
Литература
- Состояние теоретических работ
- Градуировка измерительных термопар
- Теплопроводность раствора четырехокись азота -окись азота в жидкой и газовой фазах
- Влияние кинетики химической реакции на теплопроводность четырехокиси азота в газовой фазе
Введение к работе

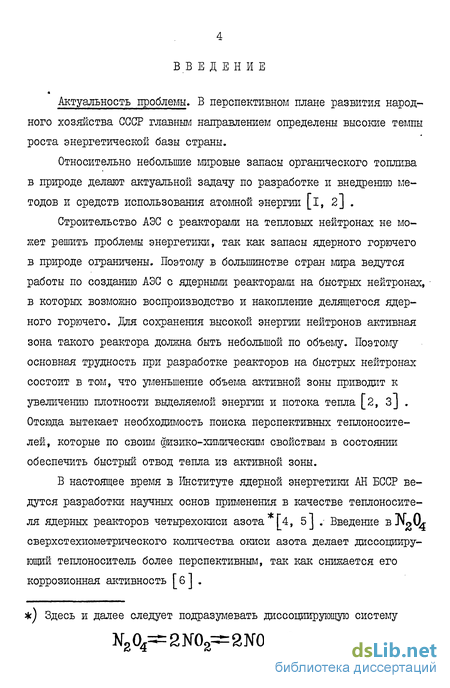

Актуальность проблемы. В перспективном плане развития народного хозяйства СССР главным направлением определены высокие темпы роста энергетической базы страны.
Относительно небольшие мировые запасы органического топлива в природе делают актуальной задачу по разработке и внедрению методов и средств использования атомной энергии [і, 2] .
Строительство АЭС с реакторами на тепловых нейтронах не может решить проблемы энергетики, так как запасы ядерного горючего в природе ограничены. Поэтому в большинстве стран мира ведутся работы по созданию АЭС с ядерными реакторагли на быстрых нейтронах, в которых возможно воспроизводство и накопление делящегося ядерного горючего. Для сохранения высокой энергии нейтронов активная зона такого реактора должна быть небольшой по объему. Поэтому основная трудность при разработке реакторов на быстрых нейтронах состоит в том, что уменьшение объема активной зоны приводит к увеличению плотности выделяемой энергии и потока тепла [2, 3J . Отсюда вытекает необходимость поиска перспективных теплоносителей, которые по своим физико-химическим свойствам в состоянии обеспечить быстрый отвод тепла из активной зоны.
В настоящее время в Институте ядерной энергетики АН БССР ведутся разработки научных основ применения в качестве теплоносителя ядерных реакторов четырехокиси азота [4, б] . Введение BNOQT сверхстехиометрического количества окиси азота делает диссоциирующий теплоноситель более перспективным, так как снижается его коррозионная активность [б] .
Здесь и далее следует подразумевать диссоциирующую систему Физико-химические свойства раствора N O - Ж) позволяют осуществлять как газовые, так и газожидкостные циклы [6-14] .

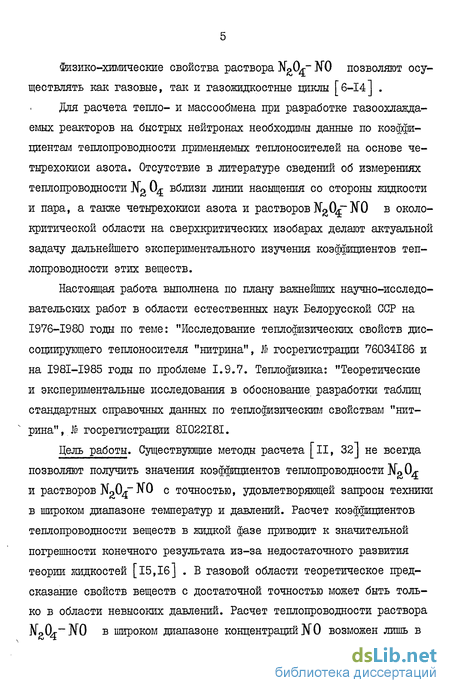

Для расчета тепло- и массообмена при разработке газоохлажда-емых реакторов на быстрых нейтронах необходимы данные по коэффициентам теплопроводности применяемых теплоносителей на основе че-тырехокиси азота. Отсутствие в литературе сведений об измерениях теплопроводности N2 0 вблизи линии насыщения со стороны жидкости и пара, а таїте четырехокиси азота и растворов N"2Qj Ж) в околокритической области на сверхкритических изобарах делают актуальной задачу дальнейшего экспериментального изучения коэффициентов теплопроводности этих веществ.
Настоящая работа выполнена по плану важнейших научно-исследовательских работ в области естественных наук Белорусской ССР на 1976-1980 годы по теме: "Исследование теплофизических свойств диссоциирующего теплоносителя "нитрина", В госрегистращш 76034186 и на I98I-I985 годы по проблеме 1.9.7. Теплофизика: "Теоретические и экспериментальные исследования в обоснование разработки таблиц стандартных справочных данных по теплофизическим свойствам "нитрина", _№ госрегистрации 8I022I8I.
Цель работы. Существующие методы расчета [її, 32] не всегда позволяют получить значения коэффициентов теплопроводности NgO и растворов NgOjf N0 с точностью, удовлетворяющей запросы техники в широком диапазоне температур и давлений. Расчет коэффициентов теплопроводности веществ в жидкой фазе приводит к значительной погрешности конечного результата из-за недостаточного развития теории жидкостей [і5,Іб] . В газовой области теоретическое предсказание свойств веществ с достаточной точностью может быть только в области невысоких давлений. Расчет теплопроводности раствора N?Qr-N0 в широком диапазоне концентраций]\Г0 возможен лишь в идеально газовом приближении, так как из-за отсутствия P_V данных нельзя учесть поправок на неидеальность. Отсюда вытекает необходимость экспериментального исследования коэффициентов теплопроводности четырехокиси азота и растворов четырехокись а.зота -окись азота в широкой области параметров состояния. Целью настоящей работы является:

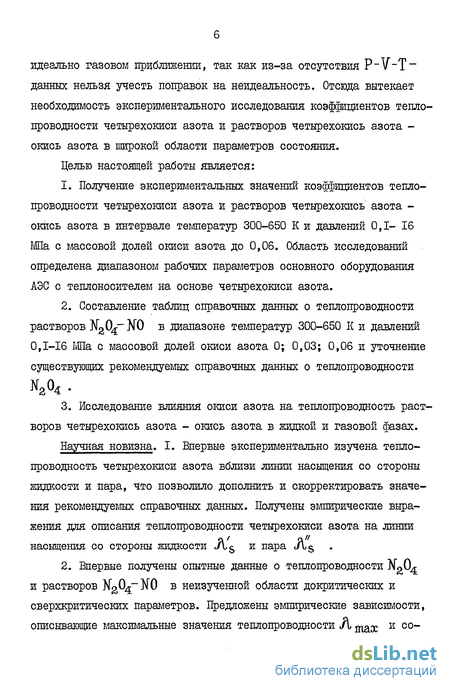

1. Получение экспериментальных значений коэффициентов теплопроводности четырехокиси азота и растворов четырехокись азота -окись азота в интервале температур 300-650 К и давлений 0,1- 16 МПа с массовой долей окиси азота до 0,06. Область исследований определена диапазоном рабочих параметров основного оборудования АЭС с теплоносителем на основе четырехокиси азота.
2. Составление таблиц справочных данных о теплопроводности растворов ] 204_Х0 в диапазоне температур 300-650 К и давлений 0,1-16 Ша с массовой долей окиси азота 0; 0,03; 0,06 и уточнение существующих рекомендуемых справочных данных о теплопроводности Na04.
3. Исследование влияния окиси азота на теплопроводность растворов четырехокись азота - окись азота в жидкой и газовой фазах.
Научная новизна. I. Впервые экспериментально изучена теплопроводность четырехокиси азота вблизи линии насыщения со стороны жидкости и пара, что позволило дополнить и скорректировать значения рекомендуемых справочных данных. Получены эмпирические выражения для описания теплопроводности четырехокиси азота на линии насыщения со стороны жидкости Л§ и пара К§
2. Впервые получены опытные данные о теплопроводности N O и растворов NgO NO в неизученной области докритических и сверхкритических параметров. Предложены эмпирические зависимости, описывающие максимальные значения теплопроводности Л и со 7
ответствующие им значения.температур і щях от давления и массовой доли окиси азота до 0,06 на сверхкритических изобарах.

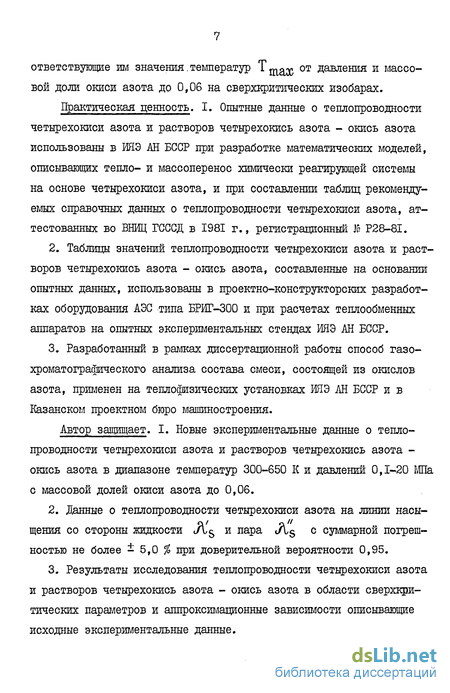

Практическая ценность. I. Опытные данные о теплопроводности четырехокиси азота и растворов четырехокись азота - окись азота использованы в ИНЭ АН БССР при разработке математических моделей, описывающих тепло- и массоперенос химически реагирующей системы на основе четырехокиси азота, и при составлении таблиц рекомендуемых справочных данных о теплопроводности четырехокиси азота, аттестованных во ВНИЦ ГСССД в 1981 г., регистрационный № Р28-8І.
