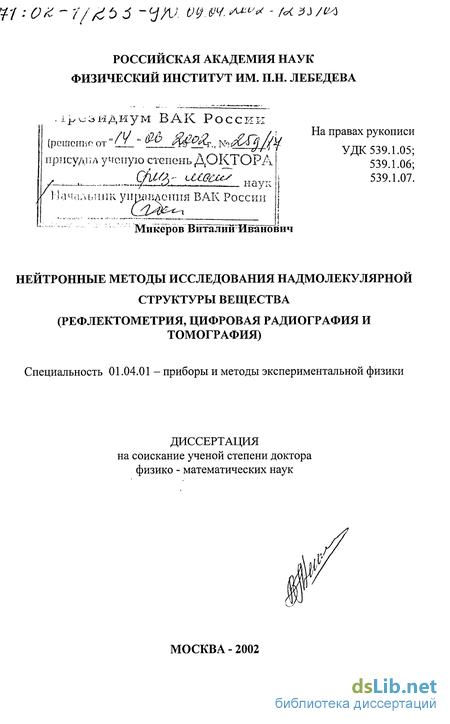

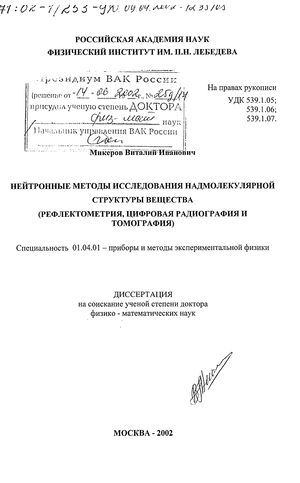

Нейтронные методы исследования надмолекулярной структуры вещества : Рефлектометрия, цифровая радиография и томография Микеров Виталий Иванович

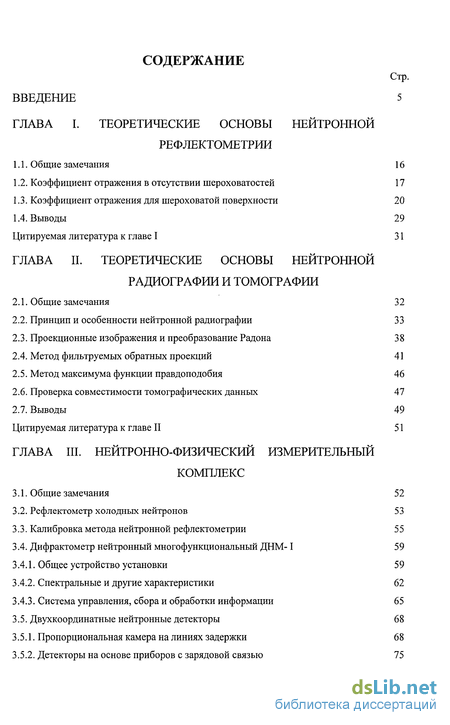

Содержание к диссертации

Введение

ГЛАВА I. Теоретические основы нейтронной рефлектометрии

1.1. Общие замечания 16

1.2. Коэффициент отражения в отсутствии шероховатостей 17

1.3. Коэффициент отражения для шероховатой поверхности 20

1.4. Выводы 29

Цитируемая литература к главе I 31

ГЛАВА II. Теоретические основы нейтронной радиографии и томографии

2.1. Общие замечания 32

2.2. Принцип и особенности нейтронной радиографии 33

2.3. Проекционные изображения и преобразование Радона 38

2.4. Метод фильтруемых обратных проекций 41

2.5. Метод максимума функции правдоподобия 46

2.6. Проверка совместимости томографических данных 47

2.7. Выводы 49

Цитируемая литература к главе II 51

ГЛАВА III. Нейтронно-физический измерительный комплекс

3.1. Общие замечания 52

3.2. Рефлектометр холодных нейтронов 53

3.3. Калибровка метода нейтронной рефлектометрии 55

3.4. Дифрактометр нейтронный многофункциональный ДНМ-1 59

3.4.1. Общее устройство установки 59

3.4.2. Спектральные и другие характеристики 62

3.4.3. Система управления, сбора и обработки информации 65

3.5. Двухкоординатные нейтронные детекторы 68

3.5.1. Пропорциональная камера на линиях задержки 68

3.5.2. Детекторы на основе приборов с зарядовой связью 75

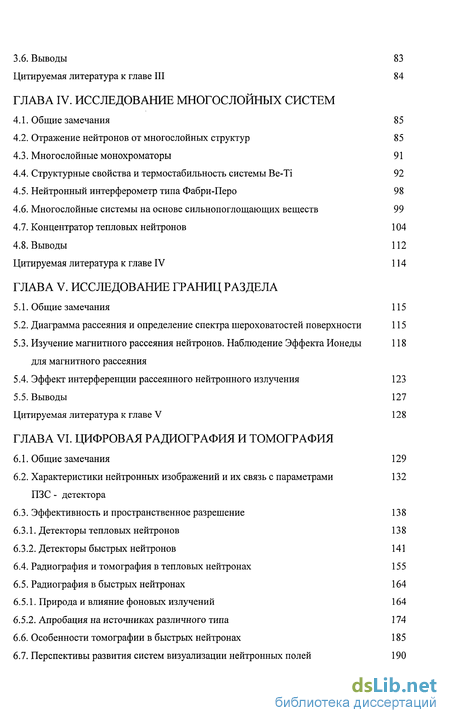

3.6. Выводы 83

Цитируемая литература к главе III 84

ГЛАВА IV. Исследование многослойных систем

4.1. Общие замечания 85

4.2. Отражение нейтронов от многослойных структур 85

4.3. Многослойные монохроматори 91

4.4. Структурные свойства и термостабильность системы Ве-Ті 92

4.5. Нейтронный интерферометр типа Фабри-Перо 98

4.6. Многослойные системы на основе сильнопоглощающих веществ 99

4.7. Концентратор тепловых нейтронов 104

4.8. Выводы 112

Цитируемая литература к главе IV 114

ГЛАВА V. Исследование границ раздела

5.1. Общие замечания 115

5.2. Диаграмма рассеяния и определение спектра шероховатостей поверхности 115

5.3. Изучение магнитного рассеяния нейтронов. Наблюдение Эффекта Ионеды для магнитного рассеяния 118

5.4. Эффект интерференции рассеянного нейтронного излучения 123

5.5. Выводы 127

Цитируемая литература к главе V 128

ГЛАВА VI. Цифровая радиография и томография

6.1. Общие замечания 129

6.2. Характеристики нейтронных изображений и их связь с параметрами ПЗС - детектора 132

6.3. Эффективность и пространственное разрешение 138

6.3.1. Детекторы тепловых нейтронов 138

6.3.2. Детекторы быстрых нейтронов 141

6.4. Радиография и томография в тепловых нейтронах 155

6.5. Радиография в быстрых нейтронах 164

6.5.1. Природа и влияние фоновых излучений 164

6.5.2. Апробация на источниках различного типа 174

6.6. Особенности томографии в быстрых нейтронах 185

6.7. Перспективы развития систем визуализации нейтронных полей 190

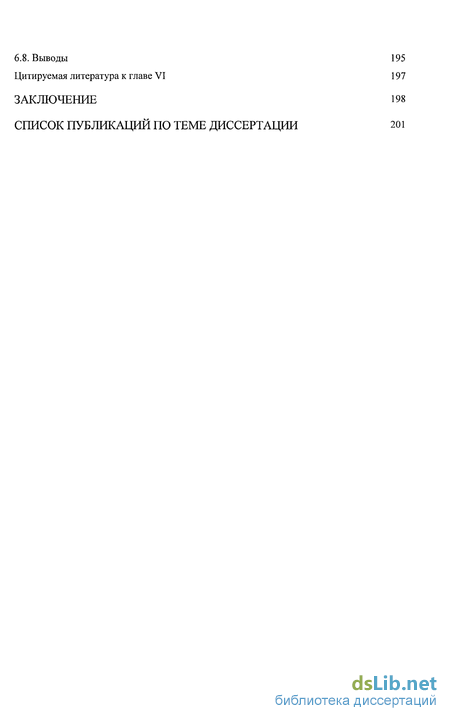

6.8. Выводы 195

Цитируемая литература к главе VI 197

Заключение 198

Список публикаций по теме диссертации 201

• Коэффициент отражения для шероховатой поверхности
• Проекционные изображения и преобразование Радона
• Система управления, сбора и обработки информации
• Многослойные системы на основе сильнопоглощающих веществ

Введение к работе

Интенсивное развитие нейтронной физики и технологий в последние десятилетия сопровождалось совершенствованием существующих и разработкой новых нейтронных методов изучения надмолекулярной структуры образцов с характерным размером более (Ю-ЮО)А. К ним относятся методы нейтронной рефлектометрии, цифровой нейтронной радиографии и томографии (НР/НТ). В диссертации описываются работы, выполненные автором в Физическом институте им. П.Н. Лебедева РАН (ФИАН) начиная с 1983 года по настоящее время и относящиеся, по существу, к двум разделам нейтронной физики: нейтронной оптике и нейтронной радиографии. Работы в области нейтронной оптики явились продолжением деятельности по созданию элементов нейтронной оптики на базе многослойных структур, начатой ранее под руководством д.ф.-м.н. А.В. Антонова и д.ф.-м.н. А.И. Исакова (Антонов 1974). Целью этих работ была разработка методов изучения низкоразмерных структур: границ раздела, тонких пленок и многослойных систем, а также изучение взаимодействия нейтронного излучения с этими структурами. Метод малоугловой нейтронной рефлектометрии, разработанный в процессе выполнения этих работ, явился по своей сути методом изучения двухмерной структуры (микротопографии) границ раздела. Результаты, полученные на этом этапе в области создания позиционно-чувствительных нейтронных детекторов, послужили основанием для развития работ в направлении разработки методов изучения объемной структуры образцов: цифровой нейтронной радиографии и томографии.

ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ

Актуальность проблемы. Использование нейтронной рефлектометрии, радиографии и томографии при изучении надмолекулярной структуры вещества обусловлено особенностями взаимодействия нейтронного излучения с веществом. Существенно, что амплитуда рассеяния нейтронов не связана с зарядом электронной оболочки атома, как это имеет место в случае наиболее широко используемых в настоящее время в научных исследованиях и практике для тех же целей рентгеновского и гамма излучений. При этом нейтронное излучение оказывается значительно более чувствительным, чем указанные излучения, к содержанию элементов с малым зарядом. Амплитуда рассеяния нейтронов также различна для различных изотопов одного и того же химического элемента. Поэтому, используя изотопное замещение, удается существенно повысить чувствительность проводимых исследований и в особенности с водородосодержащими веществами. Повышение чувствительности нейтронных измерений обеспечивается также небольшими добавками сильно поглощающих нейтроны элементов таких, в частности, как бор и гадолиний. Наличие магнитного момента у нейтрона делает этот вид излучения незаменимым при изучении магнитных свойств вещества. Нейтронное излучение отличается также высокой проникающей способностью в большинстве материалов, что позволяет зондировать значительно большие глубины, чем при использовании электромагнитного излучения. В силу отмеченных свойств нейтронные методы существенно расширяют возможности решения ряда задач как прикладного, так и фундаментального характера, связанных с изучением надмолекулярной структуры образцов.

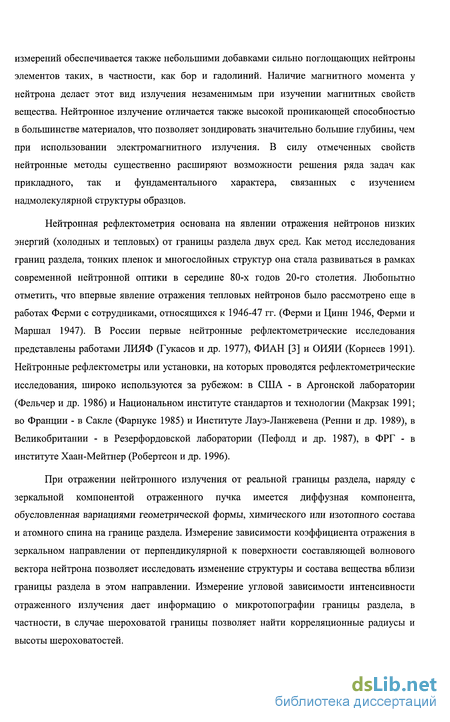

Нейтронная рефлектометрия основана на явлении отражения нейтронов низких энергий (холодных и тепловых) от границы раздела двух сред. Как метод исследования границ раздела, тонких пленок и многослойных структур она стала развиваться в рамках современной нейтронной оптики в середине 80-х годов 20-го столетия. Любопытно отметить, что впервые явление отражения тепловых нейтронов было рассмотрено еще в работах Ферми с сотрудниками, относящихся к 1946-47 гг. (Ферми и Цинн 1946, Ферми и Маршал 1947). В России первые нейтронные рефлектометрические исследования представлены работами ЛИЯФ (Гукасов и др. 1977), ФИАН [3] и ОИЯИ (Корнеев 1991). Нейтронные рефлектометры или установки, на которых проводятся рефлектометрические исследования, широко используются за рубежом: в США - в Аргонской лаборатории (Фельчер и др. 1986) и Национальном институте стандартов и технологии (Макрзак 1991; во Франции - в Сакле (Фарнукс 1985) и Институте Лауэ-Ланжевена (Ренни и др. 1989), в Великобритании - в Резерфордовской лаборатории (Пефолд и др. 1987), в ФРГ - в институте Хаан-Мейтнер (Робертсон и др. 1996).

При отражении нейтронного излучения от реальной границы раздела, наряду с зеркальной компонентой отраженного пучка имеется диффузная компонента, обусловленная вариациями геометрической формы, химического или изотопного состава и атомного спина на границе раздела. Измерение зависимости коэффициента отражения в зеркальном направлении от перпендикулярной к поверхности составляющей волнового вектора нейтрона позволяет исследовать изменение структуры и состава вещества вблизи границы раздела в этом направлении. Измерение угловой зависимости интенсивности отраженного излучения дает информацию о микротопографии границы раздела, в частности, в случае шероховатой границы позволяет найти корреляционные радиусы и высоты шероховатостей.

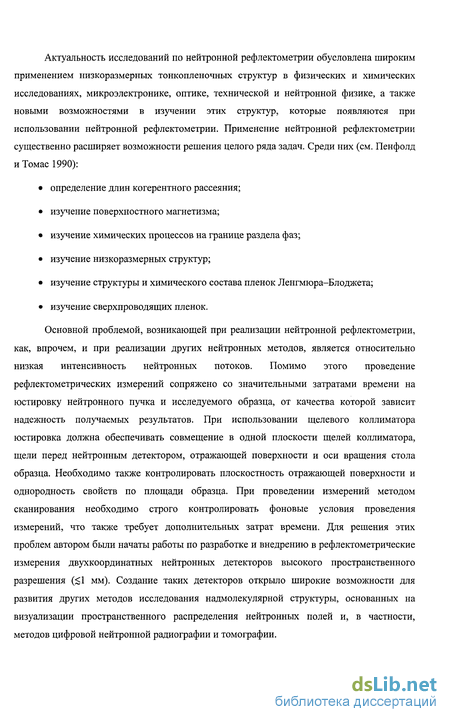

Актуальность исследований по нейтронной рефлектометрии обусловлена широким применением низкоразмерных тонкопленочных структур в физических и химических исследованиях, микроэлектронике, оптике, технической и нейтронной физике, а также новыми возможностями в изучении этих структур, которые появляются при использовании нейтронной рефлектометрии. Применение нейтронной рефлектометрии существенно расширяет возможности решения целого ряда задач. Среди них (см. Пенфолд и Томас 1990):

• определение длин когерентного рассеяния;

• изучение поверхностного магнетизма;

• изучение химических процессов на границе раздела фаз;

• изучение низкоразмерных структур;

• изучение структуры и химического состава пленок Ленгмюра-Блоджета;

• изучение сверхпроводящих пленок.

Основной проблемой, возникающей при реализации нейтронной рефлектометрии, как, впрочем, и при реализации других нейтронных методов, является относительно низкая интенсивность нейтронных потоков. Помимо этого проведение рефлектометрических измерений сопряжено со значительными затратами времени на юстировку нейтронного пучка и исследуемого образца, от качества которой зависит надежность получаемых результатов. При использовании щелевого коллиматора юстировка должна обеспечивать совмещение в одной плоскости щелей коллиматора, щели перед нейтронным детектором, отражающей поверхности и оси вращения стола образца. Необходимо также контролировать плоскостность отражающей поверхности и однородность свойств по площади образца. При проведении измерений методом сканирования необходимо строго контролировать фоновые условия проведения измерений, что также требует дополнительных затрат времени. Для решения этих проблем автором были начаты работы по разработке и внедрению в рефлектометрические измерения двухкоординатных нейтронных детекторов высокого пространственного разрешения ( 1 мм). Создание таких детекторов открыло широкие возможности для развития других методов исследования надмолекулярной структуры, основанных на визуализации пространственного распределения нейтронных полей и, в частности, методов цифровой нейтронной радиографии и томографии.

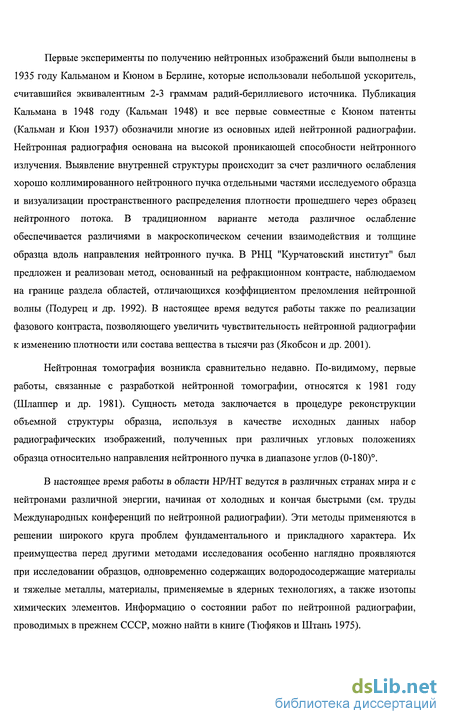

Первые эксперименты по получению нейтронных изображений были выполнены в 1935 году Кальманом и Кюном в Берлине, которые использовали небольшой ускоритель, считавшийся эквивалентным 2-3 граммам радий-бериллиевого источника. Публикация Кальмана в 1948 году (Кальман 1948) и все первые совместные с Кюном патенты (Кальман и Кюн 1937) обозначили многие из основных идей нейтронной радиографии. Нейтронная радиография основана на высокой проникающей способности нейтронного излучения. Выявление внутренней структуры происходит за счет различного ослабления хорошо коллимированного нейтронного пучка отдельными частями исследуемого образца и визуализации пространственного распределения плотности прошедшего через образец нейтронного потока. В традиционном варианте метода различное ослабление обеспечивается различиями в макроскопическом сечении взаимодействия и толщине образца вдоль направления нейтронного пучка. В РНЦ "Курчатовский институт" был предложен и реализован метод, основанный на рефракционном контрасте, наблюдаемом на границе раздела областей, отличающихся коэффициентом преломления нейтронной волны (Подурец и др. 1992). В настоящее время ведутся работы также по реализации фазового контраста, позволяющего увеличить чувствительность нейтронной радиографии к изменению плотности или состава вещества в тысячи раз (Якобсон и др. 2001).

Нейтронная томография возникла сравнительно недавно. По-видимому, первые работы, связанные с разработкой нейтронной томографии, относятся к 1981 году (Шлаппер и др. 1981). Сущность метода заключается в процедуре реконструкции объемной структуры образца, используя в качестве исходных данных набор радиографических изображений, полученных при различных угловых положениях образца относительно направления нейтронного пучка в диапазоне углов (0-180)°.

В настоящее время работы в области НР/НТ ведутся в различных странах мира и с нейтронами различной энергии, начиная от холодных и кончая быстрыми (см. труды Международных конференций по нейтронной радиографии). Эти методы применяются в решении широкого круга проблем фундаментального и прикладного характера. Их преимущества перед другими методами исследования особенно наглядно проявляются при исследовании образцов, одновременно содержащих водородосодержащие материалы и тяжелые металлы, материалы, применяемые в ядерных технологиях, а также изотопы химических элементов. Информацию о состоянии работ по нейтронной радиографии, проводимых в прежнем СССР, можно найти в книге (Тюфяков и Штань 1975).

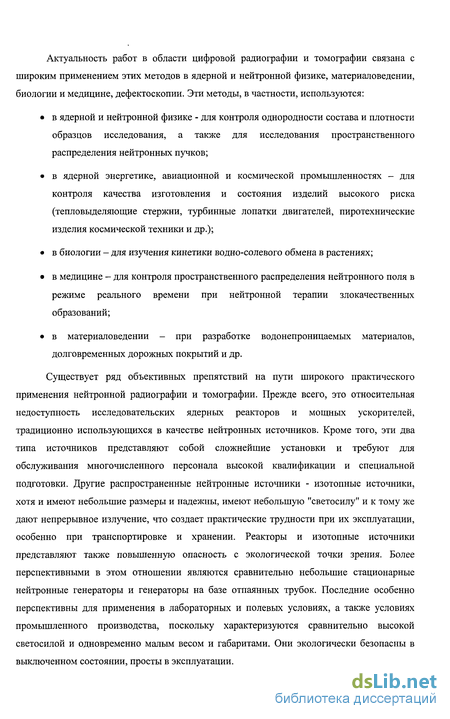

Актуальность работ в области цифровой радиографии и томографии связана с широким применением этих методов в ядерной и нейтронной физике, материаловедении, биологии и медицине, дефектоскопии. Эти методы, в частности, используются:

• в ядерной и нейтронной физике - для контроля однородности состава и плотности образцов исследования, а также для исследования пространственного распределения нейтронных пучков;

• в ядерной энергетике, авиационной и космической промышленностях - для контроля качества изготовления и состояния изделий высокого риска (тепловыделяющие стержни, турбинные лопатки двигателей, пиротехнические изделия космической техники и др.);

• в биологии - для изучения кинетики водно-солевого обмена в растениях;

• в медицине - для контроля пространственного распределения нейтронного поля в режиме реального времени при нейтронной терапии злокачественных образований;

• в материаловедении - при разработке водонепроницаемых материалов, долговременных дорожных покрытий и др.

Существует ряд объективных препятствий на пути широкого практического применения нейтронной радиографии и томографии. Прежде всего, это относительная недоступность исследовательских ядерных реакторов и мощных ускорителей, традиционно использующихся в качестве нейтронных источников. Кроме того, эти два типа источников представляют собой сложнейшие установки и требуют для обслуживания многочисленного персонала высокой квалификации и специальной подготовки. Другие распространенные нейтронные источники - изотопные источники, хотя и имеют небольшие размеры и надежны, имеют небольшую "светосилу" и к тому же дают непрерывное излучение, что создает практические трудности при их эксплуатации, особенно при транспортировке и хранении. Реакторы и изотопные источники представляют также повышенную опасность с экологической точки зрения. Более перспективными в этом отношении являются сравнительно небольшие стационарные нейтронные генераторы и генераторы на базе отпаянных трубок. Последние особенно перспективны для применения в лабораторных и полевых условиях, а также условиях промышленного производства, поскольку характеризуются сравнительно высокой светосилой и одновременно малым весом и габаритами. Они экологически безопасны в выключенном состоянии, просты в эксплуатации.

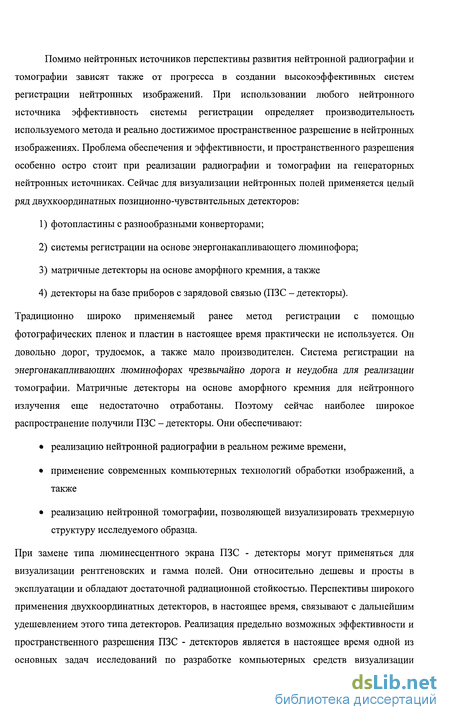

Помимо нейтронных источников перспективы развития нейтронной радиографии и томографии зависят также от прогресса в создании высокоэффективных систем регистрации нейтронных изображений. При использовании любого нейтронного источника эффективность системы регистрации определяет производительность используемого метода и реально достижимое пространственное разрешение в нейтронных изображениях. Проблема обеспечения и эффективности, и пространственного разрешения особенно остро стоит при реализации радиографии и томографии на генераторных нейтронных источниках. Сейчас для визуализации нейтронных полей применяется целый ряд двухкоординатных позиционно-чувствительньгх детекторов:

1) фотопластины с разнообразными конверторами;

2) системы регистрации на основе энергонакапливающего люминофора;

3) матричные детекторы на основе аморфного кремния, а также

4) детекторы на базе приборов с зарядовой связью (ПЗС - детекторы).

Традиционно широко применяемый ранее метод регистрации с помощью фотографических пленок и пластин в настоящее время практически не используется. Он довольно дорог, трудоемок, а также мало производителен. Система регистрации на энергонакапливающих люминофорах чрезвычайно дорога и неудобна для реализации томографии. Матричные детекторы на основе аморфного кремния для нейтронного излучения еще недостаточно отработаны. Поэтому сейчас наиболее широкое распространение получили ПЗС - детекторы. Они обеспечивают:

• реализацию нейтронной радиографии в реальном режиме времени,

• применение современных компьютерных технологий обработки изображений, а также

• реализацию нейтронной томографии, позволяющей визуализировать трехмерную структуру исследуемого образца.

При замене типа люминесцентного экрана ПЗС - детекторы могут применяться для визуализации рентгеновских и гамма полей. Они относительно дешевы и просты в эксплуатации и обладают достаточной радиационной стойкостью. Перспективы широкого применения двухкоординатных детекторов, в настоящее время, связывают с дальнейшим удешевлением этого типа детекторов. Реализация предельно возможных эффективности и пространственного разрешения ПЗС - детекторов является в настоящее время одной из основных задач исследований по разработке компьютерных средств визуализации нейтронных полей. Актуальность этих работ обусловлена тем, что создание и применение системы визуализации на базе современной компьютерной техники и двухкоординатных нейтронных детекторов существенно расширяет возможности не только нейтронной рефлектометрии, радиографии и томографии, но и других нейтронных методов, связанных с изучением пространственного распределения нейтронных полей.

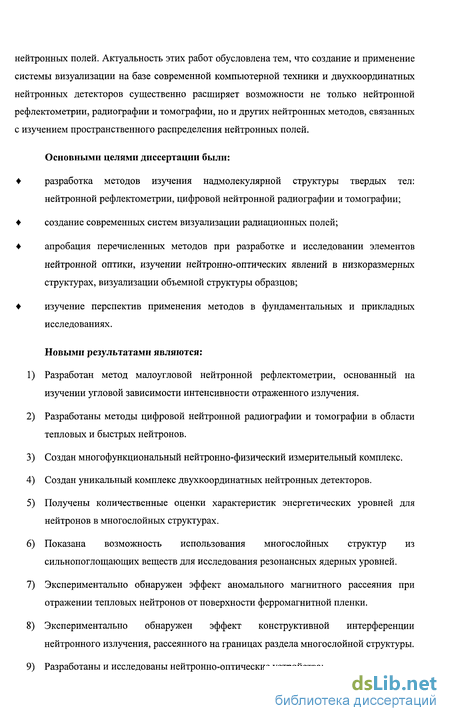

Основными целями диссертации были:

? разработка методов изучения надмолекулярной структуры твердых тел: нейтронной рефлектометрии, цифровой нейтронной радиографии и томографии;

? создание современных систем визуализации радиационных полей;

? апробация перечисленных методов при разработке и исследовании элементов нейтронной оптики, изучении нейтронно-оптических явлений в низкоразмерных структурах, визуализации объемной структуры образцов;

? изучение перспектив применения методов в фундаментальных и прикладных исследованиях.

Новыми результатами являются:

Разработан метод малоугловой нейтронной рефлектометрии, основанный на изучении угловой зависимости интенсивности отраженного излучения.

Разработаны методы цифровой нейтронной радиографии и томографии в области тепловых и быстрых нейтронов.

3) Создан многофункциональный нейтронно-физический измерительный комплекс.

4) Создан уникальный комплекс двухкоординатных нейтронных детекторов.

Получены количественные оценки характеристик энергетических уровней для нейтронов в многослойных структурах.

Показана возможность использования многослойных структур из сильнопоглощающих веществ для исследования резонансных ядерных уровней.

Экспериментально обнаружен эффект аномального магнитного рассеяния при отражении тепловых нейтронов от поверхности ферромагнитной пленки.

Экспериментально обнаружен эффект конструктивной интерференции нейтронного излучения, рассеянного на границах раздела многослойной структуры.

Разработаны и исследованы нейтронно-оптические устройства:

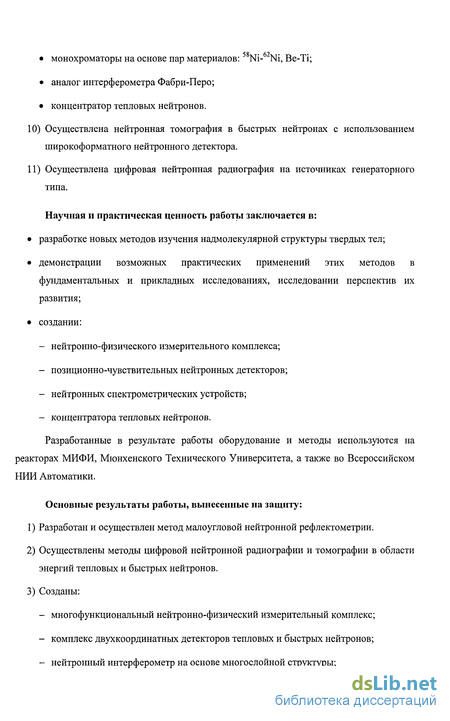

• монохроматори на основе пар материалов: Ni- Ni, Bei;

• аналог интерферометра Фабри-Перо;

• концентратор тепловых нейтронов.

10) Осуществлена нейтронная томография в быстрых нейтронах с использованием широкоформатного нейтронного детектора.

11) Осуществлена цифровая нейтронная радиография на источниках генераторного типа.

Научная и практическая ценность работы заключается в:

• разработке новых методов изучения надмолекулярной структуры твердых тел;

• демонстрации возможных практических применений этих методов в фундаментальных и прикладных исследованиях, исследовании перспектив их развития;

• создании:

- нейтронно-физического измерительного комплекса;

- позиционно-чувствительных нейтронных детекторов;

- нейтронных спектрометрических устройств;

- концентратора тепловых нейтронов.

Разработанные в результате работы оборудование и методы используются на реакторах МИФИ, Мюнхенского Технического Университета, а также во Всероссийском НИИ Автоматики.

Основные результаты работы, вынесенные на защиту:

1) Разработан и осуществлен метод малоугловой нейтронной рефлектометрии.

2) Осуществлены методы цифровой нейтронной радиографии и томографии в области энергий тепловых и быстрых нейтронов.

3) Созданы:

- многофункциональный нейтронно-физический измерительный комплекс;

- комплекс двухкоординатных детекторов тепловых и быстрых нейтронов;

- нейтронный интерферометр на основе многослойной структуры;

- концентратор тепловых нейтронов на основе слоистой структуры параболической формы.

4) Экспериментально обнаружен эффект аномального рассеяния тепловых нейтронов при отражении от поверхности ферромагнитной пленки.

5) Экспериментально обнаружен эффект интерференции рассеянного нейтронного излучения при отражении от многослойной структуры.

6) Результаты исследования структурных свойств и термостабильности многослойной интерференционной структуры Bei.

7) Результаты расчетов особенностей взаимодействия нейтронного излучения с многослойными структурами.

8) Результаты расчетов квантовой эффективности и пространственного разрешения нейтронных ПЗС - детекторов.

9) Результаты исследования особенностей радиографии в быстрых нейтронах.

Достоверность полученных результатов подтверждается хорошим согласием с теоретическими оценками и существующими данными, специальными калибровочными измерениями с применением рентгеновского излучения и стандартных тестовых образцов, проведением исследований на различных нейтронных источниках, авторскими свидетельствами на изобретение.

Личный вклад автора. Все работы, положенные в основу диссертации, выполнялись по инициативе автора, его непосредственном руководстве и участии. Автором проводились основные экспериментальные исследования, систематизация и интерпретация результатов.

Апробация работы. Работы по теме диссертации докладывались на следующих конференциях и совещаниях:

• 6-я Всесоюзная конференция по нейтронной физике (г. Киев, Украина, 2-6 октября 1983 г.).

• 1-я Международная конференция по нейтронной физике (г. Киев, Украина, 14-18 сентября 1987 г.).

• 2nd International Conference "Surface X-Ray and Neutron Scattering" (Bad Honnef, FRG, June 25-28,1991).

• Conference "Defektoskopie 93" (Tabor, Czech Republic, October 1993)

• The Euroconference 94 "Neutrons in Disordered Matter" (Stockholm, Sweden, June 9-13, 1994).

• 5th World Conference on Neutron Radiography (Berlin, FRG, June 17-20, 1996).

• V International Seminar on Interaction of Neutrons with Nuclei "NEUTRON SPECTROSCOPY, NUCLEAR STRUCTURE, RELATED TOPICS" (Dubna, Russia, May 14-17,1997).

• 3rd International Topical Meeting on Neutron Radiography (Lucerne, Switzerland, March 16-19, 1998).

• Second Research Co-ordination Meeting on the IAEA Programme "BULK HYDROGEN ANALYSIS, USING NEUTRONS" (Vienna, Austria, November 17-20,1998).

• Рабочее совещание "Рентгеновская оптика - 99" (г. Нижний Новгород, Россия, 1-4 марта 1999 г.).

• 6th International Conference on Neutron Radiography (Osaka, Japan, May 17-21, 1999).

• International Conference "Nuclear Energy in Central Europe 99" (Portoroz, Slovenia, September 6-9, 1999).

• Technical Conference "Penetrating Radiation Systems and Applications II" (San Diego, USA, August 2-3, 2000).

• 4th Topical Meeting on Neutron Radiography (State College, USA, June 3-6, 2001).

Публикации. Материалы диссертации опубликованы в 37 научных статьях, включая 5 авторских свидетельств на изобретения, труды указанных выше 14 конференций и совещаний.

Структура и объем диссертации. Диссертация состоит из введения, 6 глав основного содержания со списками цитируемой литературы, заключения, списка публикаций автора по теме диссертации. Объем диссертации составляет 205 стр., 90 рис., 15 таблиц.

Коэффициент отражения для шероховатой поверхности

Основной проблемой, возникающей при реализации нейтронной рефлектометрии, как, впрочем, и при реализации других нейтронных методов, является относительно низкая интенсивность нейтронных потоков. Помимо этого проведение рефлектометрических измерений сопряжено со значительными затратами времени на юстировку нейтронного пучка и исследуемого образца, от качества которой зависит надежность получаемых результатов. При использовании щелевого коллиматора юстировка должна обеспечивать совмещение в одной плоскости щелей коллиматора, щели перед нейтронным детектором, отражающей поверхности и оси вращения стола образца. Необходимо также контролировать плоскостность отражающей поверхности и однородность свойств по площади образца. При проведении измерений методом сканирования необходимо строго контролировать фоновые условия проведения измерений, что также требует дополнительных затрат времени. Для решения этих проблем автором были начаты работы по разработке и внедрению в рефлектометрические измерения двухкоординатных нейтронных детекторов высокого пространственного разрешения ( 1 мм). Создание таких детекторов открыло широкие возможности для развития других методов исследования надмолекулярной структуры, основанных на визуализации пространственного распределения нейтронных полей и, в частности, методов цифровой нейтронной радиографии и томографии. Первые эксперименты по получению нейтронных изображений были выполнены в 1935 году Кальманом и Кюном в Берлине, которые использовали небольшой ускоритель, считавшийся эквивалентным 2-3 граммам радий-бериллиевого источника. Публикация Кальмана в 1948 году (Кальман 1948) и все первые совместные с Кюном патенты (Кальман и Кюн 1937) обозначили многие из основных идей нейтронной радиографии. Нейтронная радиография основана на высокой проникающей способности нейтронного излучения. Выявление внутренней структуры происходит за счет различного ослабления хорошо коллимированного нейтронного пучка отдельными частями исследуемого образца и визуализации пространственного распределения плотности прошедшего через образец нейтронного потока. В традиционном варианте метода различное ослабление обеспечивается различиями в макроскопическом сечении взаимодействия и толщине образца вдоль направления нейтронного пучка. В РНЦ "Курчатовский институт" был предложен и реализован метод, основанный на рефракционном контрасте, наблюдаемом на границе раздела областей, отличающихся коэффициентом преломления нейтронной волны (Подурец и др. 1992). В настоящее время ведутся работы также по реализации фазового контраста, позволяющего увеличить чувствительность нейтронной радиографии к изменению плотности или состава вещества в тысячи раз (Якобсон и др. 2001).

Нейтронная томография возникла сравнительно недавно. По-видимому, первые работы, связанные с разработкой нейтронной томографии, относятся к 1981 году (Шлаппер и др. 1981). Сущность метода заключается в процедуре реконструкции объемной структуры образца, используя в качестве исходных данных набор радиографических изображений, полученных при различных угловых положениях образца относительно направления нейтронного пучка в диапазоне углов (0-180).

В настоящее время работы в области НР/НТ ведутся в различных странах мира и с нейтронами различной энергии, начиная от холодных и кончая быстрыми (см. труды Международных конференций по нейтронной радиографии). Эти методы применяются в решении широкого круга проблем фундаментального и прикладного характера. Их преимущества перед другими методами исследования особенно наглядно проявляются при исследовании образцов, одновременно содержащих водородосодержащие материалы и тяжелые металлы, материалы, применяемые в ядерных технологиях, а также изотопы химических элементов. Информацию о состоянии работ по нейтронной радиографии, проводимых в прежнем СССР, можно найти в книге (Тюфяков и Штань 1975). Актуальность работ в области цифровой радиографии и томографии связана с широким применением этих методов в ядерной и нейтронной физике, материаловедении, биологии и медицине, дефектоскопии. Эти методы, в частности, используются: в ядерной и нейтронной физике - для контроля однородности состава и плотности образцов исследования, а также для исследования пространственного распределения нейтронных пучков; в ядерной энергетике, авиационной и космической промышленностях - для контроля качества изготовления и состояния изделий высокого риска (тепловыделяющие стержни, турбинные лопатки двигателей, пиротехнические изделия космической техники и др.); в биологии - для изучения кинетики водно-солевого обмена в растениях; в медицине - для контроля пространственного распределения нейтронного поля в режиме реального времени при нейтронной терапии злокачественных образований; в материаловедении - при разработке водонепроницаемых материалов, долговременных дорожных покрытий и др.

Существует ряд объективных препятствий на пути широкого практического применения нейтронной радиографии и томографии. Прежде всего, это относительная недоступность исследовательских ядерных реакторов и мощных ускорителей, традиционно использующихся в качестве нейтронных источников. Кроме того, эти два типа источников представляют собой сложнейшие установки и требуют для обслуживания многочисленного персонала высокой квалификации и специальной подготовки. Другие распространенные нейтронные источники - изотопные источники, хотя и имеют небольшие размеры и надежны, имеют небольшую "светосилу" и к тому же дают непрерывное излучение, что создает практические трудности при их эксплуатации, особенно при транспортировке и хранении. Реакторы и изотопные источники представляют также повышенную опасность с экологической точки зрения. Более перспективными в этом отношении являются сравнительно небольшие стационарные нейтронные генераторы и генераторы на базе отпаянных трубок. Последние особенно перспективны для применения в лабораторных и полевых условиях, а также условиях промышленного производства, поскольку характеризуются сравнительно высокой светосилой и одновременно малым весом и габаритами. Они экологически безопасны в выключенном состоянии, просты в эксплуатации.
