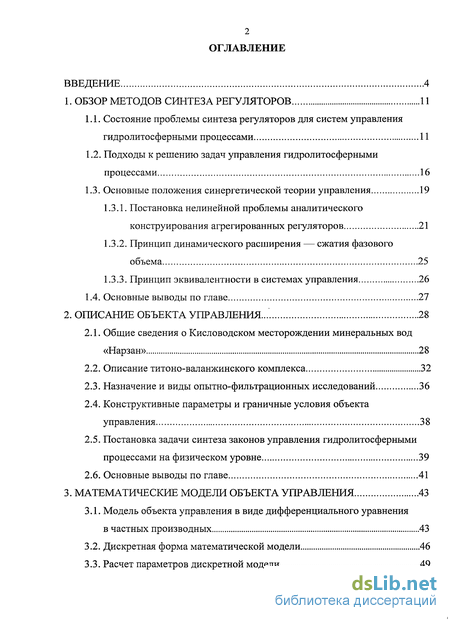

Содержание к диссертации
Введение

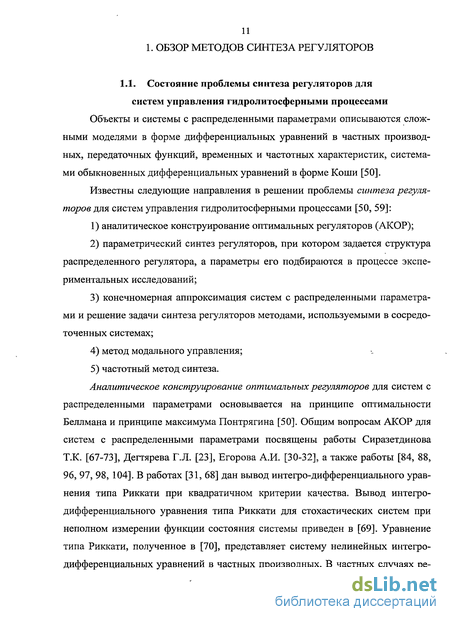

1. Обзор методов синтеза регуляторов 11

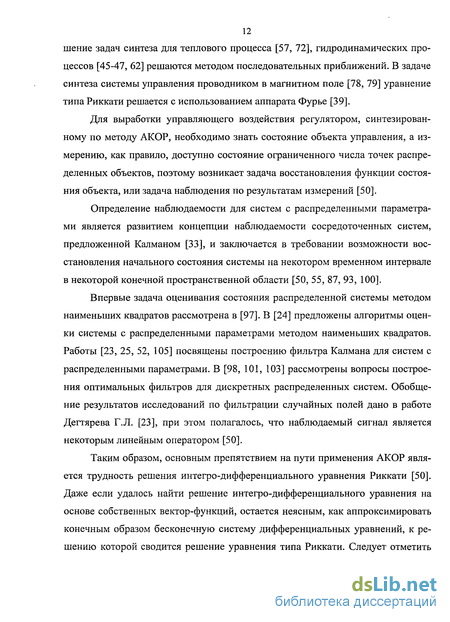

1.1. Состояние проблемы синтеза регуляторов для систем управления гидролитосферными процессами 11
1.2. Подходы к решению задач управления гидролитосферными процессами 16
1.3. Основные положения синергетической теории управления 19
1.3.1. Постановка нелинейной проблемы аналитического конструирования агрегированных регуляторов 21
1.3.2. Принцип динамического расширения — сжатия фазового объема 25
1.3.3. Принцип эквивалентности в системах управления 26
1.4. Основные выводы по главе 27
2. Описание объекта управления ... 28
2.1. Общие сведения о Кисловодском месторождении минеральных вод «Нарзан» 28
2.2. Описание титоно-валанжинского комплекса 32
2.3. Назначение и виды опытно-фильтрационных исследований 36
2.4. Конструктивные параметры и граничные условия объекта управления 38
2.5. Постановка задачи синтеза законов управления гидролитосферными процессами на физическом уровне 39
2.6. Основные выводы по главе 41
3. Математические модели объекта управления 43
3.1. Модель объекта управления в виде дифференциального уравнения в частных производных 43
3.2. Дискретная форма математической модели 46
3.3. Расчет параметров дискретной модели 49
3.4. Представление дискретной модели в форме Коши 57
3.5. Основные выводы по главе 63
4. Синергетическии синтез законов управления эксплуатационными скважинами методом АКАР 64
4.1. Синергетический синтез законов управления для линейной пространственно-инвариантной модели системы управления 64
4.2. Синергетический синтез законов управления для нелинейной пространственно-неинвариантной модели системы управления 75
4.3. Синергетический синтез законов управления для нелинейной пространственно-неинвариантной модели системы управления 85
4.4. Структурная схема системы управления уровнем водоносного горизонта 98
4.5. Описание и анализ разработанного программного обеспечения в пакете программ Maple 10 99
4.6. Основные выводы по главе 107
Заключение 109
Список литературы
- Состояние проблемы синтеза регуляторов для систем управления гидролитосферными процессами
- Подходы к решению задач управления гидролитосферными процессами
- Общие сведения о Кисловодском месторождении минеральных вод «Нарзан»
- Дискретная форма математической модели
Введение к работе

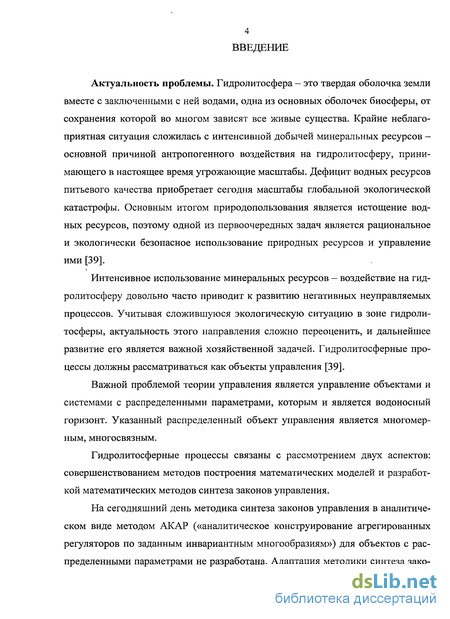

Актуальность проблемы. Гидролитосфера — это твердая оболочка земли вместе с заключенными с ней водами, одна из основных оболочек биосферы, от сохранения которой во многом зависят все живые существа. Крайне неблагоприятная ситуация сложилась с интенсивной добычей минеральных ресурсов — основной причиной антропогенного воздействия на гидролитосферу, принимающего в настоящее время угрожающие масштабы. Дефицит водных ресурсов питьевого качества приобретает сегодня масштабы глобальной экологической катастрофы. Основным итогом природопользования является истощение водных ресурсов, поэтому одной из первоочередных задач является рациональное и экологически безопасное использование природных ресурсов и управление ими [39].
Интенсивное использование минеральных ресурсов - воздействие на гидролитосферу довольно часто приводит к развитию негативных неуправляемых процессов. Учитывая сложившуюся экологическую ситуацию в зоне гидролитосферы, актуальность этого направления сложно переоценить, и дальнейшее развитие его является важной хозяйственной задачей. Гидролитосферные процессы должны рассматриваться как объекты управления [39].
Важной проблемой теории управления является управление объектами и системами с распределенными параметрами, которым и является водоносный горизонт. Указанный распределенный объект управления является многомерным, многосвязным.
Гидролитосферные процессы связаны с рассмотрением двух аспектов: совершенствованием методов построения математических моделей и разработкой математических методов синтеза законов управления.
На сегодняшний день методика синтеза законов управления в аналитическом виде методом АКАР («аналитическое конструирование агрегированных регуляторов по заданным инвариантным многообразиям») для объектов с распределенными параметрами не разработана. Адаптация методики синтеза зако-

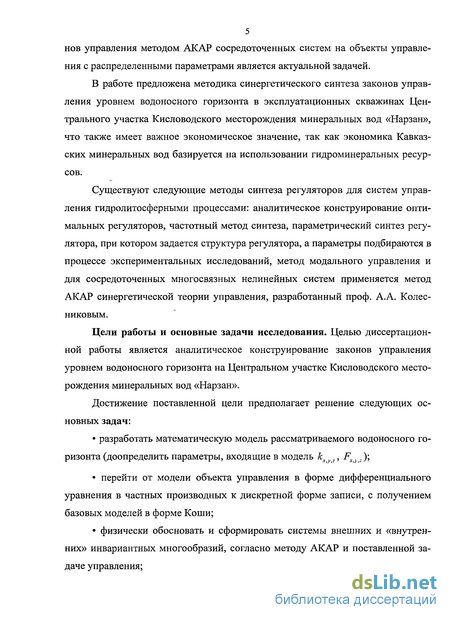

5 нов управления методом АКАР сосредоточенных систем на объекты управления с распределенными параметрами является актуальной задачей.
В работе предложена методика синергетического синтеза законов управления уровнем водоносного горизонта в эксплуатационных скважинах Центрального участка Кисловодского месторождения минеральных вод «Нарзан», что также имеет важное экономическое значение, так как экономика Кавказских минеральных вод базируется на использовании гидроминеральных ресурсов.
Существуют следующие методы синтеза регуляторов для систем управления гидролитосферными процессами: аналитическое конструирование оптимальных регуляторов, частотный метод синтеза, параметрический синтез регулятора, при котором задается структура регулятора, а параметры подбираются в процессе экспериментальных исследований, метод модального управления и для сосредоточенных многосвязных нелинейных систем применяется метод АКАР синергетической теории управления, разработанный проф. А.А. Колесниковым.
Цели работы и основные задачи исследования. Целью диссертационной работы является аналитическое конструирование законов управления уровнем водоносного горизонта на Центральном участке Кисловодского месторождения минеральных вод «Нарзан».
Достижение поставленной цели предполагает решение следующих основных задач:
разработать математическую модель рассматриваемого водоносного горизонта (доопределить параметры, входящие в модель кх , Fx>:~);
перейти от модели объекта управления в форме дифференциального уравнения в частных производных к дискретной форме записи, с получением базовых моделей в форме Копій;
физически обосновать и сформировать системы внешних и «внутренних» инвариантных многообразий, согласно методу АКАР и поставленной задаче управления;

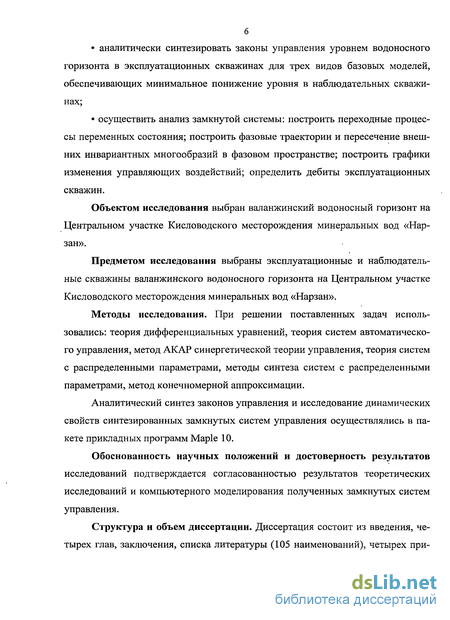

аналитически синтезировать законы управления уровнем водоносного горизонта в эксплуатационных скважинах для трех видов базовых моделей, обеспечивающих минимальное понижение уровня в наблюдательных скважинах;
осуществить анализ замкнутой системы: построить переходные процессы переменных состояния; построить фазовые траектории и пересечение внешних инвариантных многообразий в фазовом пространстве; построить графики изменения управляющих воздействий; определить дебиты эксплуатационных скважин.
Объектом исследования выбран валанжинский водоносный горизонт на Центральном участке Кисловодского месторождения минеральных вод «Нарзан».
Предметом исследования выбраны эксплуатационные и наблюдательные скважины валанжинского водоносного горизонта на Центральном участке Кисловодского месторождения минеральных вод «Нарзан».
Методы исследования. При решении поставленных задач использовались: теория дифференциальных уравнений, теория систем автоматического управления, метод АКАР синергетической теории управления, теория систем с распределенными параметрами, методы синтеза систем с распределенными параметрами, метод конечномерной аппроксимации.
Аналитический синтез законов управления и исследование динамических свойств синтезированных замкнутых систем управления осуществлялись в пакете прикладных программ Maple 10.
Обоснованность научных положений и достоверность результатов исследований подтверждается согласованностью результатов теоретических исследований и компьютерного моделирования полученных замкнутых систем управления.
Структура и объем диссертации. Диссертация состоит из введения, четырех глав, заключения, списка литературы (105 наименований), четырех при-

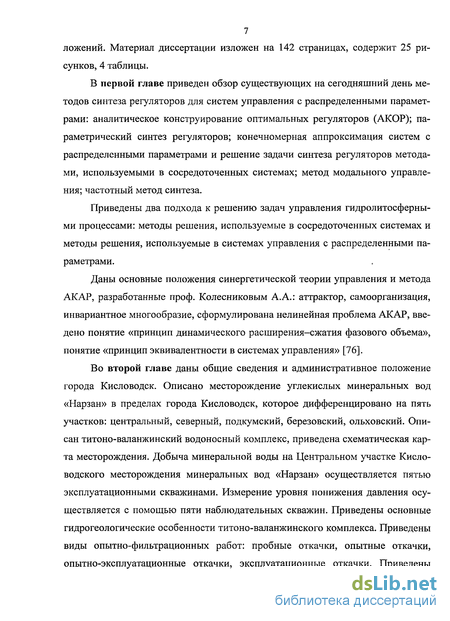

7 ложений. Материал диссертации изложен на 142 страницах, содержит 25 рисунков, 4 таблицы.
В первой главе приведен обзор существующих на сегодняшний день методов синтеза регуляторов для систем управления с распределенными параметрами: аналитическое конструирование оптимальных регуляторов (АКОР); параметрический синтез регуляторов; конечномерная аппроксимация систем с распределенными параметрами и решение задачи синтеза регуляторов методами, используемыми в сосредоточенных системах; метод модального управления; частотный метод синтеза.
Приведены два подхода к решению задач управления гидролитосферны-ми процессами: методы решения, используемые в сосредоточенных системах и методы решения, используемые в системах управления с распределенными параметрами.
Даны основные положения синергетической теории управления и метода АКАР, разработанные проф. Колесниковым А.А.: аттрактор, самоорганизация, инвариантное многообразие, сформулирована нелинейная проблема АКАР, введено понятие «принцип динамического расширения-сжатия фазового объема», понятие «принцип эквивалентности в системах управления» [76].
Во второй главе даны общие сведения и административное положение города Кисловодск. Описано месторождение углекислых минеральных вод «Нарзан» в пределах города Кисловодск, которое дифференцировано на пять участков: центральный, северный, подкумский, березовский, ольховский. Описан титоно-валанжинский водоносный комплекс, приведена схематическая карта месторождения. Добыча минеральной воды на Центральном участке Кисловодском месторождения минеральных вод «Нарзан» осуществляется пятью эксплуатационными скважинами. Измерение уровня понижения давления осуществляется с помощью пяти наблюдательных скважин. Приведены основные гидрогеологические особенности титоно-валанжинского комплекса. Приведены виды опытно-фильтрационных работ: пробные откачки, опытные откачки, опытно-эксплуатационные откачки, эксплуатационные откачки. Приведены
8 конструктивные параметры и граничные условия объекта управления. Поставлена задача синтеза законов управления методом АКАР на физическом уровне.

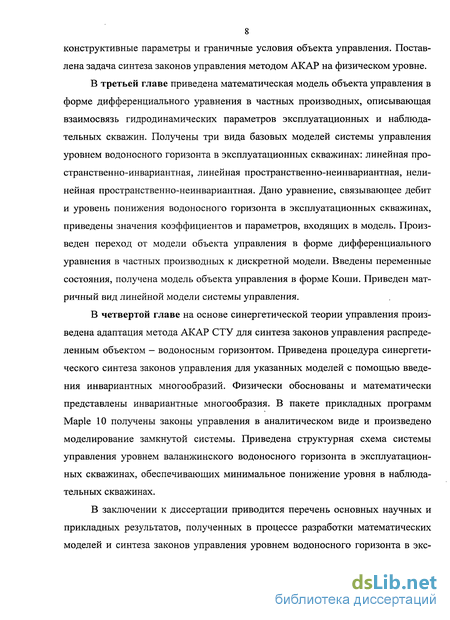

В третьей главе приведена математическая модель объекта управления в форме дифференциального уравнения в частных производных, описывающая взаимосвязь гидродинамических параметров эксплуатационных и наблюдательных скважин. Получены три вида базовых моделей системы управления уровнем водоносного горизонта в эксплуатационных скважинах: линейная пространственно-инвариантная, линейная пространственно-неинвариантная, нелинейная пространственно-неинвариантная. Дано уравнение, связывающее дебит и уровень понижения водоносного горизонта в эксплуатационных скважинах, приведены значения коэффициентов и параметров, входящих в модель. Произведен переход от модели объекта управления в форме дифференциального уравнения в частных производных к дискретной модели. Введены переменные состояния, получена модель объекта управления в форме Коши. Приведен матричный вид линейной модели системы управления.
В четвертой главе на основе синергетической теории управления произведена адаптация метода АКАР СТУ для синтеза законов управления распределенным объектом - водоносным горизонтом. Приведена процедура синергети-ческого синтеза законов управления для указанных моделей с помощью введения инвариантных многообразий. Физически обоснованы и математически представлены инвариантные многообразия. В пакете прикладных программ Maple 10 получены законы управления в аналитическом виде и произведено моделирование замкнутой системы. Приведена структурная схема системы управления уровнем валанжинского водоносного горизонта в эксплуатационных скважинах, обеспечивающих минимальное понижение уровня в наблюдательных скважинах.
В заключении к диссертации приводится перечень основных научных и прикладных результатов, полученных в процессе разработки математических моделей и синтеза законов управления уровнем водоносного горизонта в экс-
9 плуатационных скважинах Кисловодского месторождения минеральных вод «Нарзан».
В приложениях 1-3 приведен программный код и листинг программ, написанных в пакете прикладных программ Maple 10, и предназначенных для синтеза законов управления методом АКАР и моделирования замкнутой системы управления. В приложении 4 приведен акт внедрения результатов диссертационной работы.

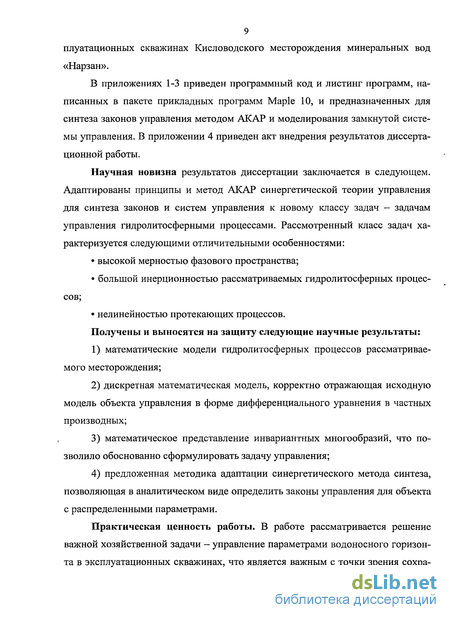

Научная новизна результатов диссертации заключается в следующем. Адаптированы принципы и метод АКАР синергетической теории управления для синтеза законов и систем управления к новому классу задач — задачам управления гидролитосферными процессами. Рассмотренный класс задач характеризуется следующими отличительными особенностями:
высокой мерностью фазового пространства;
большой инерционностью рассматриваемых гидролитосферных процессов;
нелинейностью протекающих процессов.
Получены и выносятся на защиту следующие научные результаты:
математические модели гидролитосферных процессов рассматриваемого месторождения;
дискретная математическая модель, корректно отражающая исходную модель объекта управления в форме дифференциального уравнения в частных производных;
математическое представление инвариантных многообразий, что позволило обоснованно сформулировать задачу управления;
предложенная методика адаптации синергетического метода синтеза, позволяющая в аналитическом виде определить законы управления для объекта с распределенными параметрами.
Практическая ценность работы. В работе рассматривается решение важной хозяйственной задачи — управление параметрами водоносного горизонта в эксплуатационных скважинах, что является важным с точки зрения сохра-
10 нения природного месторождения минеральных вод. Методика синтеза, рассмотренная в работе, может быть использована для решения аналогичных задач в других регионах. Предложенная в работе методика построения модели объекта управления позволяет проводить аналитический синтез законов управления для объектов с распределенными параметрами.
Реализация результатов работы. Полученные в диссертации научные и прикладные результаты нашли применение в исследованиях, проводимыми ООО «Нарзан-Гидроресурсы» в городе Кисловодск и в учебном процессе кафедры «Управления и информатики в технических системах» Пятигорского государственного технологического университета (ПГТУ).
Публикации и апробация работы. Материалы диссертационного исследования опубликованы в девяти научных работах, в том числе в трех изданиях, включенных в перечень ведущих рецензируемых изданий, утвержденных ВАК.
Результаты, изложенные в работе, получены автором лично.
