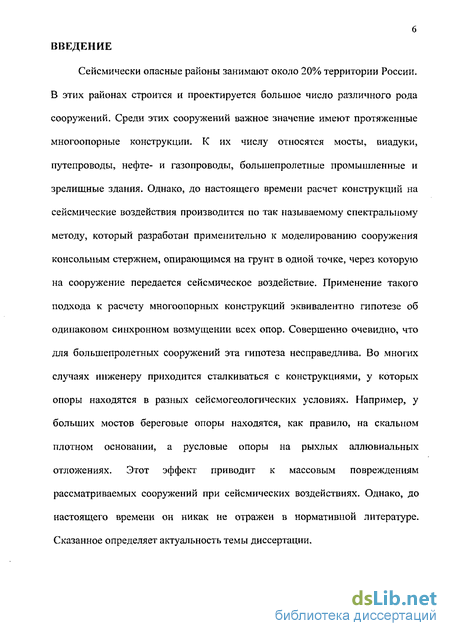

Введение к работе
Сейсмически опасные районы занимают около 20% территории России. В этих районах строится и проектируется большое число различного рода сооружений. Среди этих сооружений важное значение имеют протяженные многоопорные конструкции. К их числу относятся мосты, виадуки, путепроводы, нефте- и газопроводы, большепролетные промышленные и зрелищные здания. Однако, до настоящего времени расчет конструкций на сейсмические воздействия производится по так называемому спектральному методу, который разработан применительно к моделированию сооружения консольным стержнем, опирающимся на грунт в одной точке, через которую на сооружение передается сейсмическое воздействие. Применение такого подхода к расчету многоопорных конструкций эквивалентно гипотезе об одинаковом синхронном возмущении всех опор. Совершенно очевидно, что для большепролетных сооружений эта гипотеза несправедлива. Во многих случаях инженеру приходится сталкиваться с конструкциями, у которых опоры находятся в разных сейсмогеологических условиях. Например, у больших мостов береговые опоры находятся, как правило, на скальном плотном основании, а русловые опоры на рыхлых аллювиальных отложениях. Этот эффект приводит к массовым повреждениям рассматриваемых сооружений при сейсмических воздействиях. Однако, до настоящего времени он никак не отражен в нормативной литературе. Сказанное определяет актуальность темы диссертации.

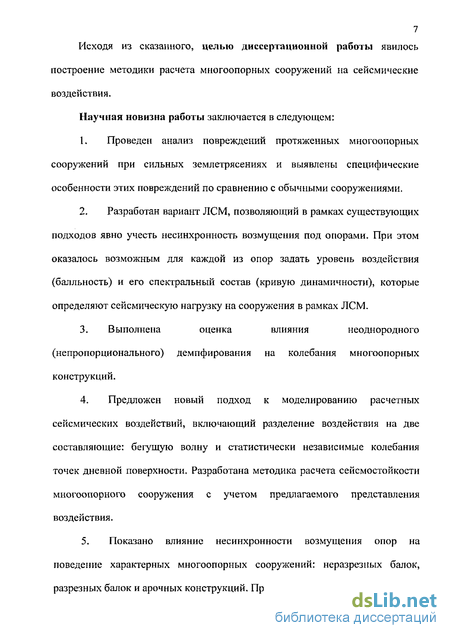

Исходя из сказанного, целью диссертационной работы явилось построение методики расчета многоопорных сооружений на сейсмические воздействия.
Научная новизна работы заключается в следующем:
1. Проведен анализ повреждений протяженных многоопорных сооружений при сильных землетрясениях и выявлены специфические особенности этих повреждений по сравнению с обычными сооружениями.
2. Разработан вариант ЛСМ, позволяющий в рамках существующих подходов явно учесть несинхронность возмущения под опорами. При этом оказалось возможным для каждой из опор задать уровень воздействия (балльность) и его спектральный состав (кривую динамичности), которые определяют сейсмическую нагрузку на сооружения в рамках ЛСМ.
3. Выполнена оценка влияния неоднородного (непропорционального) демпфирования на колебания многоопорных конструкций.
4. Предложен новый подход к моделированию расчетных сейсмических воздействий, включающий разделение воздействия на две составляющие: бегущую волну и статистически независимые колебания точек дневной поверхности. Разработана методика расчета сейсмостойкости многоопорного сооружения с учетом предлагаемого представления воздействия.

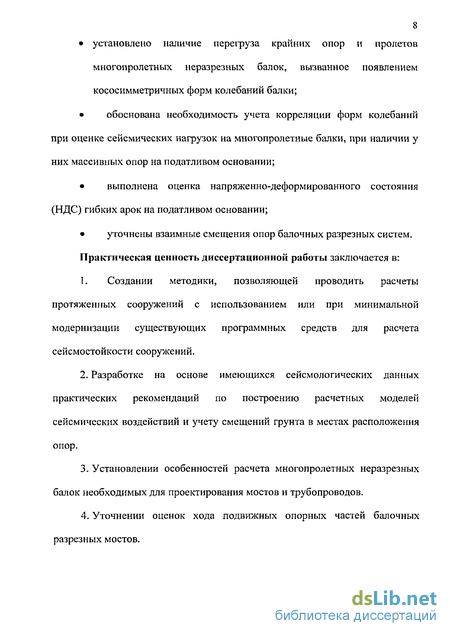

5. Показано влияние несинхронности возмущения опор на поведение характерных многоопорных сооружений: неразрезиых балок, разрезных балок и арочных конструкций. При этом • установлено наличие перегруза крайних опор и пролетов
многопролетных неразрезных балок, вызванное появлением кососимметричных форм колебаний балки;
• обоснована необходимость учета корреляции форм колебаний при оценке сейсмических нагрузок на многопролетные балки, при наличии у них массивных опор на податливом основании;
• выполнена оценка напряженно-деформированного состояния (НДС) гибких арок на податливом основании;
• уточнены взаимные смещения опор балочных разрезных систем.
Практическая ценность диссертационной работы заключается в:
1. Создании методики, позволяющей проводить расчеты протяженных сооружений с использованием или при минимальной модернизации существующих программных средств для расчета сейсмостойкости сооружений.
2. Разработке на основе имеющихся сейсмологических данных практических рекомендаций по построению расчетных моделей сейсмических воздействий и учету смещений грунта в местах расположения опор.
3. Установлении особенностей расчета многопролетных неразрезных балок необходимых для проектирования мостов и трубопроводов.

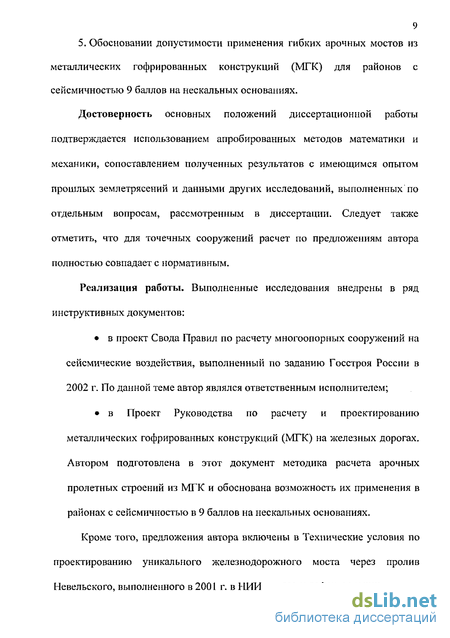

4. Уточнении оценок хода подвижных опорных частей балочных разрезных мостов. 5. Обосновании допустимости применения гибких арочных мостов из металлических гофрированных конструкций (МГК) для районов с сейсмичностью 9 баллов на нескальных основаниях.
Достоверность основных положений диссертационной работы подтверждается использованием апробированных методов математики и механики, сопоставлением полученных результатов с имеющимся опытом прошлых землетрясений и данными других исследований, выполненных по отдельным вопросам, рассмотренным в диссертации. Следует также отметить, что для точечных сооружений расчет по предложениям автора полностью совпадает с нормативным.
Реализация работы. Выполненные исследования внедрены в ряд инструктивных документов:
• в проект Свода Правил по расчету многоопорных сооружений на сейсмические воздействия, выполненный по заданию Госстроя России в 2002 г. По данной теме автор являлся ответственным исполнителем;
• в Проект Руководства по расчету и проектированию металлических гофрированных конструкций (МГК) на железных дорогах. Автором подготовлена в этот документ методика расчета арочных пролетных строений из МГК и обоснована возможность их применения в районах с сейсмичностью в 9 баллов на нескальных основаниях.
Кроме того, предложения автора включены в Технические условия по проектированию уникального железнодорожного моста через пролив Невельского, выполненного в 2001 г. в НИИ мостов и дефектоскопии.
