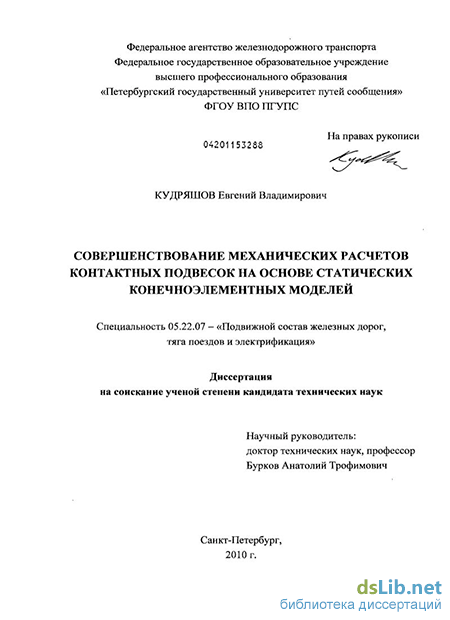

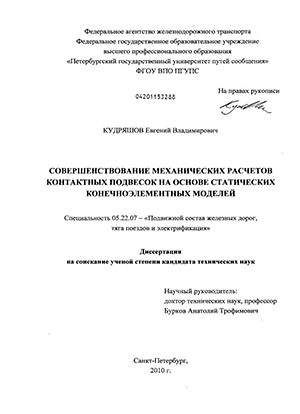

Кудряшов, Евгений Владимирович. Совершенствование механических расчетов контактных подвесок на основе статических конечноэлементных моделей : диссертация ... кандидата технических наук : 05.22.07 / Кудряшов Евгений Владимирович; [Место защиты: Петерб. гос. ун-т путей сообщ.].- Санкт-Петербург, 2010.- 187 с.: ил. РГБ ОД, 61 11-5/1046

Введение к работе

Актуальность проблемы. В 2008 году Правительством Российской Федерации принята стратегия развития железнодорожного транспорта до 2030 года, которая предусматривает реконструкцию действующих линий и организацию скоростного движения между крупными региональными центрами (скорость движения 160-200 км/ч, а на отдельных участках – до 250 км/ч), а также строительство выделенных высокоскоростных магистралей (ВСМ), на которых будет организовано пассажирское движение поездов со скоростями до 350 км/ч.

Для обеспечения надежного и экономичного токосъема при высоких скоростях движения возникает необходимость в разработке новых и совершенствовании существующих конструкций контактной сети. Для этого требуется выполнение инженерных расчетов, значительная часть которых относится к классу механических расчетов контактных подвесок в статике.

Как показала практика разработки и испытаний новых конструкций контактной сети КС-200 в 2005–2008 гг., методы механических расчетов контактных подвесок, широко применяемые в нашей стране до настоящего времени, не позволяют определять параметры подвесок для высоких скоростей движения с необходимой степенью достоверности. Кроме того, расчеты по существующим методам сопряжены со значительными временными затратами при проектировании.

Качество взаимодействия токоприемников и контактной подвески, а следовательно, технико-экономические показатели системы токосъема, зависят не только от проектных значений параметров контактной подвески и токоприемников, но и от качества регулировки подвески. Международные нормы устанавливают жесткие требования к показателям качества регулировки для скоростных контактных подвесок. Однако, как следует из практики монтажа контактной сети на участке Санкт-Петербург–Москва, обеспечить эти требования в условиях реальной реконструкции представляется затруднительным. Для выполнения требований по регулировке необходимы значительные временные ресурсы. В условиях ограниченных монтажных «окон» эти требования на практике не выполняются.

Совершенствование технологии монтажа контактной подвески с целью сокращения времени, затрачиваемого на высокоточную регулировку, возможно на базе исследований чувствительности показателей качества регулировки к точности установки различных монтажных параметров. Проведение подобных исследований на основе существующих методов расчетов контактных подвесок затруднительно.

Цель диссертационной работы – разработка усовершенствованных методов механических расчетов контактных подвесок на основе статических конечноэлементных моделей, обеспечивающих повышение качества технических решений, сокращение времени проектирования и монтажа, а также улучшение качества регулировки.

Для достижения указанной цели были поставлены следующие задачи:

  1. Проведение анализа существующих методов механических расчетов контактных подвесок, оценка их применимости для расчетов скоростных подвесок. Обоснование необходимости совершенствования существующих методов на основе конечноэлементных моделей.

  2. Изучение особенностей применения метода конечных элементов (МКЭ) для статических расчетов контактных подвесок. Разработка последовательности расчета МКЭ с учетом выявленных особенностей.

  3. Разработка конечноэлементных моделей контактных подвесок в двух вариантах: упрощенной модели, позволяющей отработать принципы применения МКЭ для расчетов подвесок, и модели, основанной на минимальном числе принимаемых допущений. Разработка алгоритмов для различных видов статических расчетов контактных подвесок на основе моделей. Программная реализация. Оценка адекватности моделей.

  4. Исследование чувствительности статических характеристик контактных подвесок к изменениям конструктивных параметров, к точности установки монтажных параметров, а также к внешним воздействиям.

  5. Оценка эффективности применения разработанных моделей на различных стадиях жизненного цикла контактной сети.

Методы исследования. Теоретические исследования выполнены на основе математического моделирования методом конечных элементов. Для решения задач в нелинейной постановке применены методы последовательных приближений. Решение систем линейных алгебраических уравнений выполнено на основе метода, использующего разложение Холецкого.

Достоверность результатов, полученных теоретическими методами, оценивалась путем их сопоставления с данными натурных экспериментов, проведенных в 2006–2008 гг. на опытном участке Калашниково–Лихославль Октябрьской железной дороги.

Научная новизна работы заключается в следующем:

  1. Разработана новая упрощенная двухмерная линейная модель контактной подвески, доступная для воспроизведения широким кругом специалистов, а также пространственная нелинейная модель, свободная от большинства допущений, принимаемых при расчетах по ранее разработанным методам. В частности, в нелинейной модели учтены изменения натяжений проводов в пределах анкерного участка контактной подвески, а также упругое растяжение проводов.

  2. Разработаны алгоритмы для всех основных видов механических расчетов контактных подвесок на основе конечноэлементных моделей.

  3. Установлены зависимости, определяющие чувствительность статических характеристик современных контактных подвесок к изменениям конструктивных и монтажных параметров и к внешним воздействиям.

Достоверность научных положений и результатов работы обоснована теоретически и подтверждена результатами натурных экспериментов. Усредненное расхождение результатов расчета эластичности контактной подвески и данных экспериментов составило 4,16% (5,28% для нерессорных подвесок и 3,04% для рессорных).

Практическая ценность диссертации заключается в следующем:

  1. Разработанные методы механических расчетов позволяют выбирать наиболее рациональные параметры контактных подвесок, что может быть использовано при разработке и совершенствовании конструкций скоростных контактных сетей, в том числе для ВСМ.

  2. Разработанные методы рекомендованы для применения при проектировании контактной сети. При этом обеспечивается повышение точности расчетов и сокращение трудозатрат. Расчет мерных струн на основе моделей позволяет выполнять информационное сопровождение монтажа.

  3. Проведенное исследование чувствительности показателей качества регулировки контактных подвесок к изменениям монтажных параметров позволяет сократить время, затрачиваемое на высокоточную регулировку. Рекомендации, полученные в результате исследования, полезны для совершенствования технологии монтажа скоростных контактных подвесок.

  4. Разработанные модели позволяют повысить эффективность обучения персонала проектных, монтажных и эксплуатирующих организаций.

Реализация результатов работы. Представленные в работе методы, модели, разработанное программное обеспечение и результаты расчетов использованы ЗАО «Универсал – контактные сети» при совершенствовании конструкций скоростных контактных подвесок, предназначенных для применения на перспективных направлениях железных дорог России. Результаты работы использованы при разработке новых типовых проектов, а также элементов технологии монтажа и регулировки контактной сети. Кроме того, модели применяются в целях обучения персонала.

Апробация работы. Основные положения, выводы и рекомендации диссертационной работы обсуждены на международных симпозиумах «Элтранс» 2003–2009 гг. в Санкт-Петербурге, заседаниях секции «Электрификация и электроснабжение» научно-технического совета ОАО «РЖД», а также на научно-технических семинарах кафедры «Электроснабжение железных дорог» ПГУПС и кафедры «Электроснабжение железнодорожного транспорта» ОмГУПС.

Публикации. Основное содержание диссертации опубликовано в одиннадцати печатных работах, включая шесть статей (две – в журналах, входящих в перечень, рекомендованных ВАК РФ), тезисы пяти докладов на международных и всероссийских научно-практических конференциях и симпозиумах.

Структура и объем работы. Диссертационная работа состоит из введения, пяти глав, заключения, библиографического списка и приложений. Общий объем диссертации составляет 187 страниц, включая 16 таблиц и 74 рисунка.
