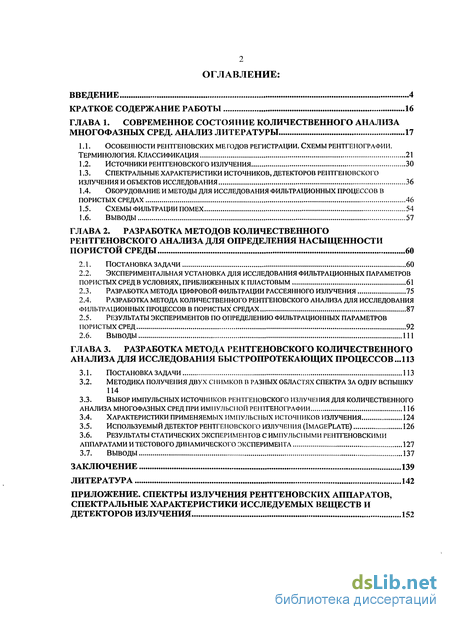

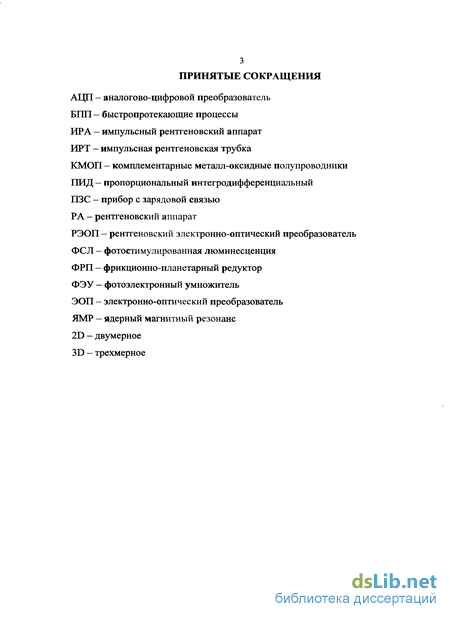

Глава 1. Современное состояние количественного анализа многофазных сред. Анализ литературы 17
1.1. Особенности рентгеновских методов регистрации. Схемы рентгенографии. Терминология. Классификация 21
1.2. Источники рентгеновского излучения 30
1.3. Спектральные характеристики источников, детекторов рентгеновского излучения и объектов исследования 36
1.4. Оборудование и методы для исследования фильтрационных процессов в пористых средах 46
1.5. Схемы фильтрации помех 54
1.6. Выводы 57
Глава 2. Разработка методов количественного рентгеновского анализа для определения насыщенности пористой среды 60
2.1. Постановка задачи 60
2.2. Экспериментальная установка для исследования фильтрационных параметров пористых сред в условиях, приближенных к пластовым 61
2.3. Разработка метода цифровой фильтрации рассеянного излучения 75
2.4. Разработка метода количественного рентгеновского анализа для исследования фильтрационных процессов в пористых средах 87
2.5. Результаты экспериментов по определению фильтрационных параметров пористых сред 92
2.6. Выводы 111
Глава 3. Разработка метода рентгеновского количественного анализа для исследования быстропротекающих процессов .113
3.1. Постановка задачи 113
3.2. Методика получения двух снимков в разных областях спектра за одну вспышку 114
3.3. Выбор импульсных источников рентгеновского излучения для количественного анализа многофазных сред при импульсной рентгенографии 116
3.4. Характеристики применяемых импульсных источников излучения 124
3.5. Используемый детектор рентгеновского излучения (imageplate) 126
3.6. Результаты статических экспериментов с импульсными рентгеновскими аппаратами и тестового динамического эксперимента 127
3.7. Выводы 137
Заключение 139
Литература 142
Приложение. Спектры излучения рентгеновских аппаратов, спектральные характеристики исследуемых веществ и детекторов излучения 152
- Спектральные характеристики источников, детекторов рентгеновского излучения и объектов исследования
- Оборудование и методы для исследования фильтрационных процессов в пористых средах
- Экспериментальная установка для исследования фильтрационных параметров пористых сред в условиях, приближенных к пластовым
- Выбор импульсных источников рентгеновского излучения для количественного анализа многофазных сред при импульсной рентгенографии
Введение к работе

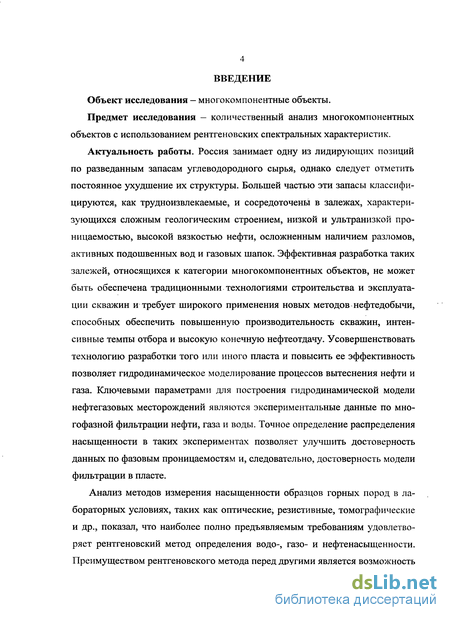

Объект исследования - многокомпонентные объекты.
Предмет исследования - количественный анализ многокомпонентных объектов с использованием рентгеновских спектральных характеристик.
Актуальность работы. Россия занимает одну из лидирующих позиций по разведанным запасам углеводородного сырья, однако следует отметить постоянное ухудшение их структуры. Большей частью эти запасы классифицируются, как трудноизвлекаемые, и сосредоточены в залежах, характеризующихся сложным геологическим строением, низкой и ультранизкой проницаемостью, высокой вязкостью нефти, осложненным наличием разломов, активных подошвенных вод и газовых шапок. Эффективная разработка таких залежей, относящихся к категории многокомпонентных объектов, не может быть обеспечена традиционными технологиями строительства и эксплуатации скважин и требует широкого применения новых методов нефтедобычи, способных обеспечить повышенную производительность скважин, интенсивные темпы отбора и высокую конечную нефтеотдачу. Усовершенствовать технологию разработки того или иного пласта и повысить ее эффективность позволяет гидродинамическое моделирование процессов вытеснения нефти и газа. Ключевыми параметрами для построения гидродинамической модели нефтегазовых месторождений являются экспериментальные данные по многофазной фильтрации нефти, газа и воды. Точное определение распределения насыщенности в таких экспериментах позволяет улучшить достоверность данных по фазовым проницаемостям и, следовательно, достоверность модели фильтрации в пласте.
Анализ методов измерения насыщенности образцов горных пород в лабораторных условиях, таких как оптические, резистивные, томографические и др., показал, что наиболее полно предъявляемым требованиям удовлетворяет рентгеновский метод определения водо-, газо- и нефтенасыщенности. Преимуществом рентгеновского метода перед другими является возможность

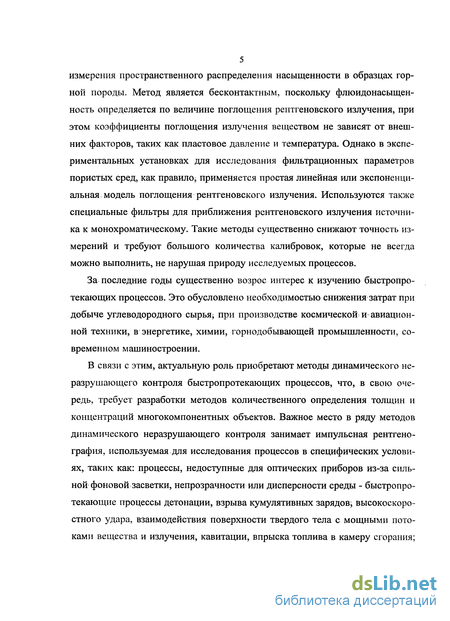

5 измерения пространственного распределения насыщенности в образцах горной породы. Метод является бесконтактным, поскольку флюидонасыщен-ность определяется по величине поглощения рентгеновского излучения, при этом коэффициенты поглощения излучения веществом не зависят от внешних факторов, таких как пластовое давление и температура. Однако в экспериментальных установках для исследования фильтрационных параметров пористых сред, как правило, применяется простая линейная или экспоненциальная модель поглощения рентгеновского излучения. Используются также специальные фильтры для приближения рентгеновского излучения источника к монохроматическому. Такие методы существенно снижают точность измерений и требуют большого количества калибровок, которые не всегда можно выполнить, не нарушая природу исследуемых процессов.
За последние годы существенно возрос интерес к изучению быстропро-текающих процессов. Это обусловлено необходимостью снижения затрат при добыче углеводородного сырья; при производстве космической и авиационной техники, в энергетике, химии, горнодобывающей промышленности, современном машиностроении.
В связи с этим, актуальную роль приобретают методы динамического не-разрушающего контроля быстропротекающих процессов, что, в свою очередь, требует разработки методов количественного определения толщин и концентраций многокомпонентных объектов. Важное место в ряду методов динамического неразрушающего контроля занимает импульсная рентгенография, используемая для исследования процессов в специфических условиях, таких как: процессы, недоступные для оптических приборов из-за сильной фоновой засветки, непрозрачности или дисперсности среды - быстропро-текающие процессы детонации, взрыва кумулятивных зарядов; высокоскоростного удара, взаимодействия поверхности твердого тела с мощными потоками вещества и излучения, кавитации, впрыска топлива в камеру сгорания;

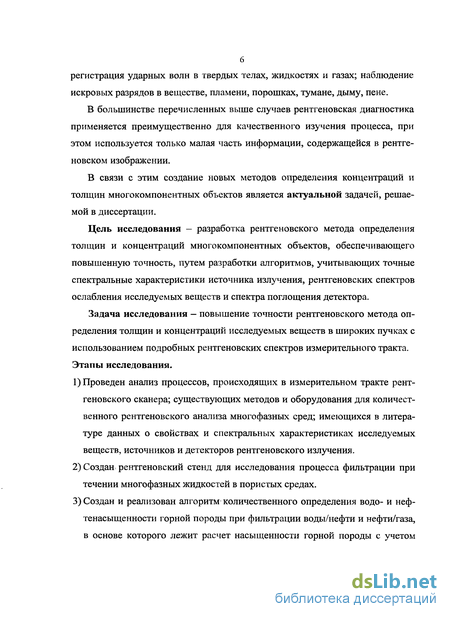

б регистрация ударных волн в твердых телах, жидкостях и газах; наблюдение искровых разрядов в веществе, пламени, порошках, тумане, дыму, пене.
В большинстве перечисленных выше случаев рентгеновская диагностика применяется преимущественно для качественного изучения процесса, при этом используется только малая часть информации, содержащейся в рентгеновском изображении.
В связи с этим создание новых методов определения концентраций и толщин многокомпонентных объектов является актуальной задачей, решаемой в диссертации.
Цель исследования - разработка рентгеновского метода определения толщин и концентраций многокомпонентных объектов, обеспечивающего повышенную точность, путем разработки алгоритмов, учитывающих точные спектральные характеристики источника излучения, рентгеновских спектров ослабления исследуемых веществ и спектра поглощения детектора.
Задача исследования — повышение точности рентгеновского метода определения толщин и концентраций исследуемых веществ в широких пучках с использованием подробных рентгеновских спектров измерительного тракта. Этапы исследования.
Проведен анализ процессов, происходящих в измерительном тракте рентгеновского сканера; существующих методов и оборудования для количественного рентгеновского анализа многофазных сред; имеющихся в литературе данных о свойствах и спектральных характеристиках исследуемых веществ, источников и детекторов рентгеновского излучения.
Создан рентгеновский стенд для исследования процесса фильтрации при течении многофазных жидкостей в пористых средах.
Создан и реализован алгоритм количественного определения водо- и неф-тенасыщенности горной породы при фильтрации воды/нефти и нефти/газа, в основе которого лежит расчет насыщенности горной породы с учетом

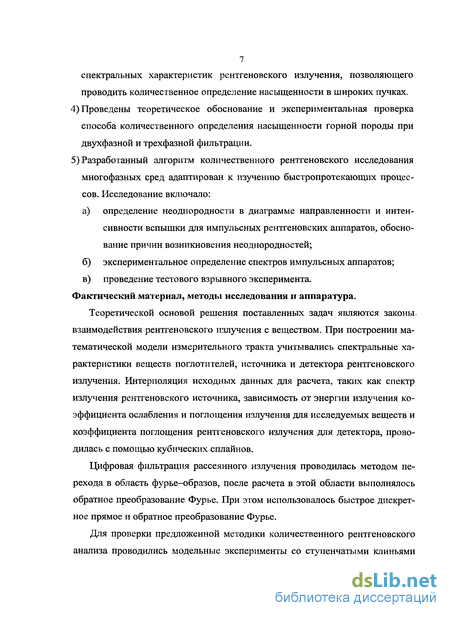

7 спектральных характеристик рентгеновского излучения, позволяющего проводить количественное определение насыщенности в широких пучках.
Проведены теоретическое обоснование и экспериментальная проверка способа количественного определения насыщенности горной породы при двухфазной и трехфазной фильтрации.
Разработанный алгоритм количественного рентгеновского исследования многофазных сред адаптирован к изучению быстропротекающих процессов. Исследование включало:
а) определение неоднородности в диаграмме направленности и интен
сивности вспышки для импульсных рентгеновских аппаратов, обосно
вание причин возникновения неоднородностей;
б) экспериментальное определение спектров импульсных аппаратов;
в) проведение тестового взрывного эксперимента.
Фактический материал, методы исследования и аппаратура.
Теоретической основой решения поставленных задач являются законы, взаимодействия рентгеновского излучения с веществом. При построении математической модели измерительного тракта учитывались спектральные характеристики веществ поглотителей, источника и детектора рентгеновского излучения. Интерполяция исходных данных для расчета, таких как спектр излучения рентгеновского источника, зависимость от энергии излучения коэффициента ослабления и поглощения излучения для исследуемых веществ и коэффициента поглощения рентгеновского излучения для детектора, проводилась с помощью кубических сплайнов.
Цифровая фильтрация рассеянного излучения проводилась методом перехода в область фурье-образов, после расчета в этой области выполнялось обратное преобразование Фурье. При этом использовалось быстрое дискретное прямое и обратное преобразование Фурье.

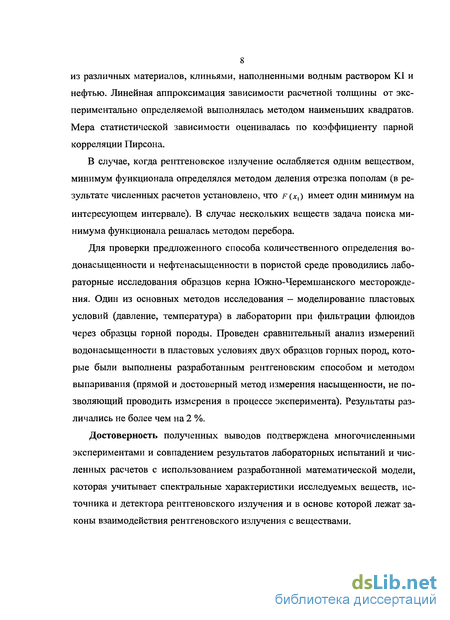

Для проверки предложенной методики количественного рентгеновского анализа проводились модельные эксперименты со ступенчатыми клиньями
8 из различных материалов, клиньями, наполненными водным раствором KI и нефтью. Линейная аппроксимация зависимости расчетной толщины от экспериментально определяемой выполнялась методом наименьших квадратов. Мера статистической зависимости оценивалась по коэффициенту парной корреляции Пирсона.
В случае, когда рентгеновское излучение ослабляется одним веществом, минимум функционала определялся методом деления отрезка пополам (в результате численных расчетов установлено, что F(xt) имеет один минимум на интересующем интервале). В случае нескольких веществ задача поиска минимума функционала решалась методом перебора.
Для проверки предложенного способа количественного определения во-донасыщенности и нефтенасыщенности в пористой среде проводились лабораторные исследования образцов керна Южно-Черемшанского месторождения. Один из основных методов исследования - моделирование пластовых условий (давление, температура) в лаборатории при фильтрации флюидов через образцы горной породы. Проведен сравнительный анализ измерений водонасыщенности в пластовых условиях двух образцов горных пород, которые были выполнены разработанным рентгеновским способом и методом выпаривания (прямой и достоверный метод измерения насыщенности, не позволяющий проводить измерения в процессе эксперимента). Результаты различались не более чем на 2 %.
Достоверность полученных выводов подтверждена многочисленными экспериментами и совпадением результатов лабораторных испытаний и численных расчетов с использованием разработанной математической модели, которая учитывает спектральные характеристики исследуемых веществ, источника и детектора рентгеновского излучения и в основе которой лежат законы взаимодействия рентгеновского излучения с веществами.

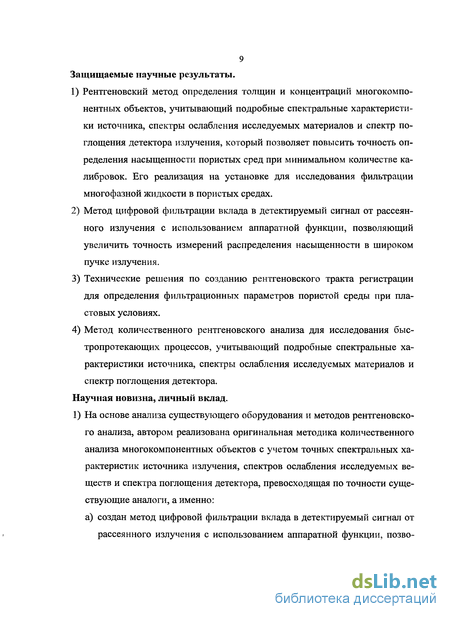

9 Защищаемые научные результаты.
Рентгеновский метод определения толщин и концентраций многокомпонентных объектов, учитывающий подробные спектральные характеристики источника, спектры ослабления исследуемых материалов и спектр поглощения детектора излучения, который позволяет повысить точность определения насыщенности пористых сред при минимальном количестве калибровок. Его реализация на установке для исследования фильтрации многофазной жидкости в пористых средах.
Метод цифровой фильтрации вклада в детектируемый сигнал от рассеянного излучения с использованием аппаратной функции, позволяющий увеличить точность измерений распределения насыщенности в широком пучке излучения.
Технические решения по созданию рентгеновского тракта регистрации для определения фильтрационных параметров пористой среды при пластовых условиях.
Метод количественного рентгеновского анализа для исследования быс-тропротекающих процессов, учитывающий подробные спектральные характеристики источника, спектры ослабления исследуемых материалов и спектр поглощения детектора.
Научная новизна, личный вклад.
1) На основе анализа существующего оборудования и методов рентгеновского анализа, автором реализована оригинальная методика количественного анализа многокомпонентных объектов с учетом точных спектральных характеристик источника излучения, спектров ослабления исследуемых веществ и спектра поглощения детектора, превосходящая по точности существующие аналоги, а именно:
а) создан метод цифровой фильтрации вклада в детектируемый сигнал от рассеянного излучения с использованием аппаратной функции, позво-

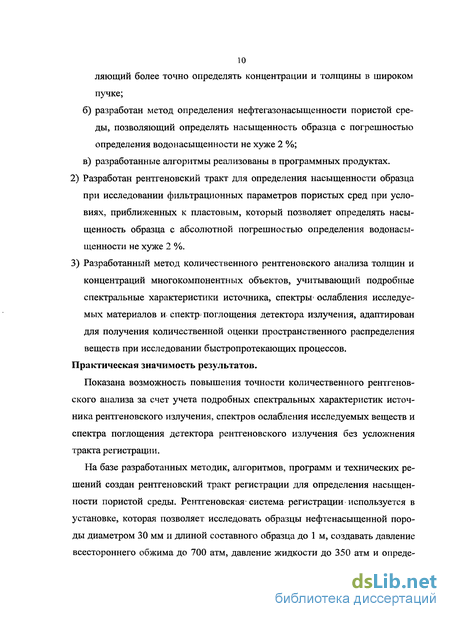

10 ляющий более точно определять концентрации и толщины в широком пучке;
б) разработан метод определения нефтегазонасыщенности пористой сре
ды, позволяющий определять насыщенность образца с погрешностью
определения водонасыщенности не хуже 2 %;
в) разработанные алгоритмы реализованы в программных продуктах.
Разработан рентгеновский тракт для определения насыщенности образца при исследовании фильтрационных параметров пористых сред при условиях, приближенных к пластовым, который позволяет определять насыщенность образца с абсолютной погрешностью определения водонасыщенности не хуже 2 %.
Разработанный метод количественного рентгеновского анализа толщин и концентраций многокомпонентных объектов, учитывающий подробные спектральные характеристики источника, спектры- ослабления исследуемых материалов и спектр' поглощения детектора излучения, адаптирован для получения количественной оценки пространственного распределения веществ при исследовании быстропротекающих процессов.
Практическая значимость результатов.
Показана возможность повышения точности количественного рентгеновского анализа за счет учета подробных спектральных характеристик источника рентгеновского излучения, спектров ослабления исследуемых веществ и спектра поглощения детектора рентгеновского излучения без усложнения тракта регистрации.
На базе разработанных методик, алгоритмов, программ и технических решений создан рентгеновский тракт регистрации для определения насыщенности пористой среды. Рентгеновская система регистрации используется в установке, которая позволяет исследовать образцы нефтенасыщенной породы диаметром 30 мм и длиной составного образца до 1 м, создавать давление всестороннего обжима до 700 атм, давление жидкости до 350 атм и опреде-

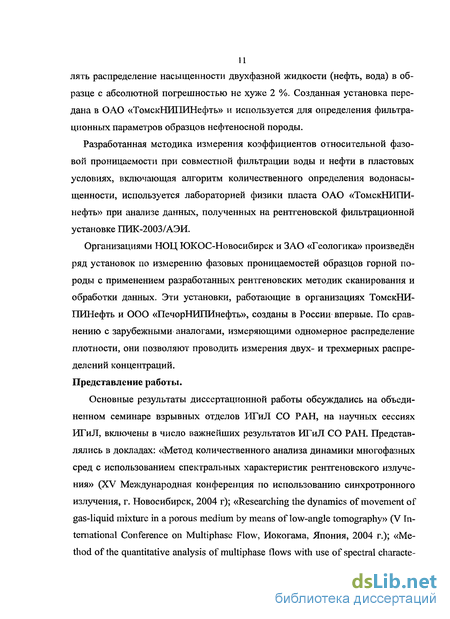

11 лять распределение насыщенности двухфазной жидкости (нефть, вода) в образце с абсолютной погрешностью не хуже 2 %. Созданная установка передана в ОАО «ТомскНИПИНефть» и используется для определения фильтрационных параметров образцов нефтеносной породы.
Разработанная методика измерения коэффициентов относительной фазовой проницаемости при совместной фильтрации воды и нефти в пластовых условиях, включающая алгоритм количественного определения водонасы-щенности, используется лабораторией физики пласта ОАО «ТомскНИПИ-нефть» при анализе данных, полученных на рентгеновской фильтрационной установке ПИК-2003/АЭИ.
Организациями НОЦ ЮКОС-Новосибирск и ЗАО «Геологика» произведён ряд установок по измерению фазовых проницаемостей образцов горной породы с применением разработанных рентгеновских методик сканирования и обработки данных. Эти установки, работающие в организациях ТомскНИПИНефть и ООО «ПечорНИПИнефть», созданы в России впервые. По сравнению с зарубежными аналогами, измеряющими одномерное распределение плотности, они позволяют проводить измерения двух- и трехмерных распределений концентраций. Представление работы.
Основные результаты диссертационной работы обсуждались на объединенном семинаре взрывных отделов ИГиЛ СО РАН, на научных сессиях ИГиЛ, включены в число важнейших результатов ИГиЛ СО РАН. Представлялись в докладах: «Метод количественного анализа динамики многофазных сред с использованием спектральных характеристик рентгеновского излучения» (XV Международная конференция по использованию синхротронного излучения, г. Новосибирск, 2004 г); «Researching the dynamics of movement of gas-liquid mixture in a porous medium by means of low-angle tomography» (V International Conference on Multiphase Flow, Иокогама, Япония, 2004 г.); «Method of the quantitative analysis of multiphase flows with use of spectral characte-
