Введение к работе

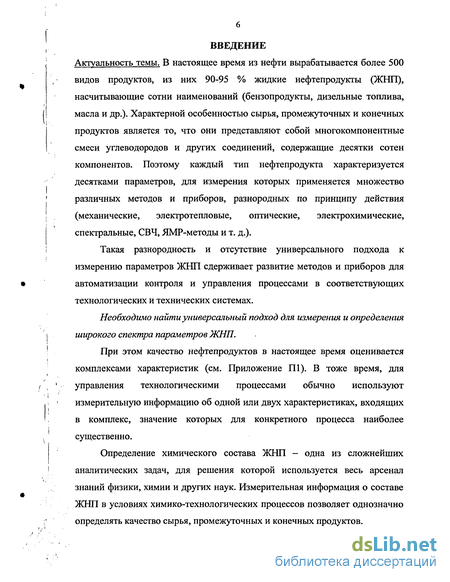

Актуальность темы. В настоящее время из нефти вырабатывается более 500 видов продуктов, из них 90-95 % жидкие нефтепродукты (ЖНЕТ), насчитывающие сотни наименований (бензопродукты, дизельные топлива, масла и др.). Характерной особенностью сырья, промежуточных и конечных продуктов является то, что они представляют собой многокомпонентные смеси углеводородов и других соединений, содержащие десятки сотен компонентов. Поэтому каждый тип нефтепродукта характеризуется десятками параметров, для измерения которых применяется множество различных методов и приборов, разнородных по принципу действия (механические, электротепловые, оптические, электрохимические, спектральные, СВЧ, ЯМР-методы и т. д.).
Такая разнородность и отсутствие универсального подхода к измерению параметров ЖНП сдерживает развитие методов и приборов для автоматизации контроля и управления процессами в соответствующих технологических и технических системах.
Необходимо найти универсальный подход для измерения и определения широкого спектра параметров ЖНП.
При этом качество нефтепродуктов в настоящее время оценивается комплексами характеристик (см. Приложение Ш). В тоже время, для управления технологическими процессами обычно используют измерительную информацию об одной или двух характеристиках, входящих в комплекс, значение которых для конкретного процесса наиболее существенно.
Определение химического состава ЖНП - одна из сложнейших аналитических задач, для решения которой используется весь арсенал знаний физики, химии и других наук. Измерительная информация о составе ЖНП в условиях химико-технологических процессов позволяет однозначно определять качество сырья, промежуточных и конечных продуктов.

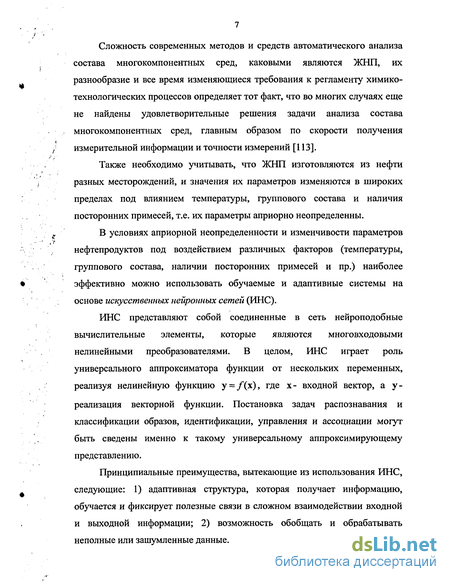

Сложность современных методов и средств автоматического анализа состава многокомпонентных сред, каковыми являются ЖНП, их разнообразие и все время изменяющиеся требования к регламенту химико-технологических процессов определяет тот факт, что во многих случаях еще не найдены удовлетворительные решения задачи анализа состава многокомпонентных сред, главным образом по скорости получения измерительной информации и точности измерений [113].
Также необходимо учитывать, что ЖНП изготовляются из нефти разных месторождений, и значения их параметров изменяются в широких пределах под влиянием температуры, группового состава и наличия посторонних примесей, т.е. их параметры априорно неопределенны.
В условиях априорной неопределенности и изменчивости параметров нефтепродуктов под воздействием различных факторов (температуры, группового состава, наличии посторонних примесей и пр.) наиболее эффективно можно использовать обучаемые и адаптивные системы на основе искусственных нейронных сетей (ИНС).
ИНС представляют собой соединенные в сеть нейроподобные вычислительные элементы, которые являются многовходовыми нелинейными преобразователями. В целом, ИНС играет роль универсального аппроксиматора функции от нескольких переменных, реализуя нелинейную функцию у = /(х), где х- входной вектор, а у-
реализация векторной функции. Постановка задач распознавания и классификации образов, идентификации, управления и ассоциации могут быть сведены именно к такому универсальному аппроксимирующему представлению.
Принципиальные преимущества, вытекающие из использования ИНС, следующие: 1) адаптивная структура, которая получает информацию, обучается и фиксирует полезные связи в сложном взаимодействии входной и выходной информации; 2) возможность обобщать и обрабатывать неполные или зашумленные данные.
Для качественного обучения, и последующей эффективной работы ИНС, при определении параметров ЖНП, необходим большой объем измерительной информации от объекта исследования, получаемый с помощью соответствующего датчика.

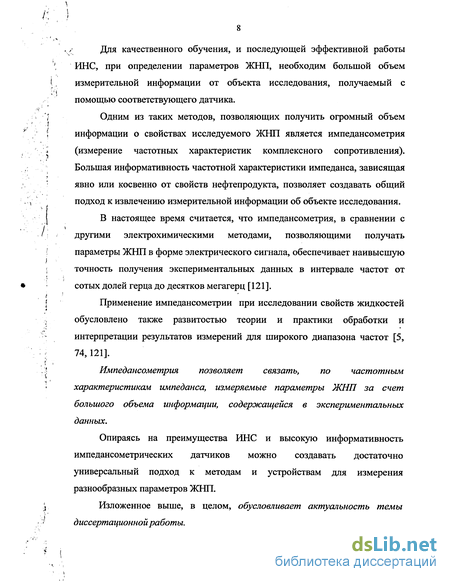

Одним из таких методов, позволяющих получить огромный объем информации о свойствах исследуемого ЖНП является импедансометрия (измерение частотных характеристик комплексного сопротивления). Большая информативность частотной характеристики импеданса, зависящая явно или косвенно от свойств нефтепродукта, позволяет создавать общий подход к извлечению измерительной информации об объекте исследования.
В настоящее время считается, что импедансометрия, в сравнении с другими электрохимическими методами, позволяющими получать параметры ЖНП в форме электрического сигнала, обеспечивает наивысшую точность получения экспериментальных данных в интервале частот от сотых долей герца до десятков мегагерц [121].
Применение импедансометрии при исследовании свойств жидкостей обусловлено также развитостью теории и практики обработки и интерпретации результатов измерений для широкого диапазона частот [5, 74, 121].
Импедансометрия позволяет связать, по частотным характеристикам импеданса, измеряемые параметры ЖНП за счет большого объема информации, содержащейся в экспериментальных данных.
Опираясь на преимущества ИНС и высокую информативность импедансометрических датчиков можно создавать достаточно универсальный подход к методам и устройствам для измерения разнообразных параметров ЖНП.
Изложенное выше, в целом, обусловливает актуальность темы диссертационной работы.

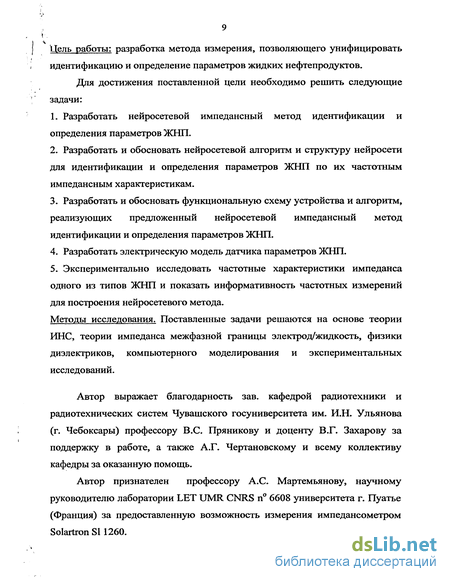

Цель работы: разработка метода измерения, позволяющего унифицировать идентификацию и определение параметров жидких нефтепродуктов.
Для достижения поставленной цели необходимо решить следующие задачи:
Разработать нейросетевой импедансный метод идентификации и определения параметров ЖНП.
Разработать и обосновать нейросетевой алгоритм и структуру нейросети для идентификации и определения параметров ЖНП по их частотным импедансным характеристикам.
Разработать и обосновать функциональную схему устройства и алгоритм, реализующих предложенный нейросетевой импедансный метод идентификации и определения параметров ЖНП.
Разработать электрическую модель датчика параметров ЖНП.
Экспериментально исследовать частотные характеристики импеданса одного из типов ЖНП и показать информативность частотных измерений для построения нейросетевого метода.
Методы исследования. Поставленные задачи решаются на основе теории ИНС, теории импеданса межфазной границы электрод/жидкость, физики диэлектриков, компьютерного моделирования и экспериментальных исследований.
Автор выражает благодарность зав. кафедрой радиотехники и радиотехнических систем Чувашского госуниверситета им. И.Н. Ульянова (г. Чебоксары) профессору B.C. Пряникову и доценту В.Г. Захарову за поддержку в работе, а также А.Г. Чертановскому и всему коллективу кафедры за оказанную помощь.
Автор признателен профессору А.С. Мартемьянову, научному руководителю лаборатории LET UMR CNRS п 6608 университета г. Пуатье (Франция) за предоставленную возможность измерения импедансометром Solartron SI 1260.
Автор также признателен заведующей отделом Всероссийского научно-исследовательского института углеводородного сырья (ВНИИУС, г. Казань) Р.Ш. Нигматуллиной за оказанную помощь в предоставлении эталонов и образцов бензинов.
Автор особо благодарен научному руководителю, зав. кафедрой теоретических основ радиотехники Казанского государственного технического университета им. А.Н. Туполева (г. Казань), профессору Евдокимову Юрию Кирилловичу за постоянное внимание и неоценимую помощь по диссертационной работе.
Электрические методы определения параметров жидких нефтепродуктов
Сравнительно дешевыми, по сравнению с методами спектроскопии, являются методы определения ОЧ и других качественных показателей бензинов, основанные на применении уравновешивающих и резонансных электрических мостов и методов импедансометрии.
Импедансометрия, наряду с кондуктометрией и диэлькометрией, относится к методу измерения пассивных электрических параметров [5]. Все три группы электроаналитических приборов, основанные на измерении пассивных электрических параметров, объединяются одним выражением, определяющим импеданс двухэлектродной измерительной ячейки Z„: где со- круговая частота; R\,C\- сопротивление и емкость исследуемой жидкости; #2 3 и 2- ъ эквивалентные сопротивления и емкости фазового раздела "электрод/жидкость" (рис. 1.4), представляющие собой в совокупности модель Войта [121], которая является одной из основных при моделировании импеданса "электрод/жидкость" в жидких диэлектриках.
Кондуктометрия основана на измерении электропроводности жидкости (xsT j); измерение диэлектрической проницаемости жидкости (8 = Cj) и тангенса угла диэлектрических потерь tg6 — диэлькометрия; в импедансометрии определяют эквивалентные электрические параметры перехода "электрод/жидкость": сопротивление, проводимость и емкость.
При измерении импеданса электродной системы учитываются свойства жидкости, влияющие на значения эффективной емкости и сопротивления приэлектродного слоя. Для этого выбирают соответствующие размеры и конструкцию датчика, подбирают необходимый диапазон частот измерения так, чтобы эквивалентные электрические параметры датчика определялись, главным образом, приэлектродной частью в исследуемой жидкости.
Имеются приборы для различных импедансных измерений, позволяющие получать экспериментальные данные непосредственно, или требующие в своем составе специализированные интерфейсы для связи с ПЭВМ, где происходит обработка экспериментальных данных и выдача результата на дисплей. В мировой практике широко известны серия приборов фирмы Sclumberger Instruments (Англия), например: высокоточный импедансометр «Анализатор импеданса и амплитудно фазовых характеристик Solartron 1260» [4]. Прибор позволяет проводить измерения импедансных характеристик полупроводниковых и диэлектрических материалов в диапазоне частот 10"2...32-106 Гц (см. также раздел 1.2).
В импедансных данных учитываются электрические свойства исследуемой жидкости: электропроводность; токи проводимости и смещения, различные виды поляризаций, и связанные с ними диэлектрические потери.
Диэлектрические потери по физической природе и особенностям подразделяют на четыре основных вида потерь: связанные со сквозной электропроводностью, релаксационные, ионизационные, резонансные. Чаще всего определяют не сами потери, а тангенс угла диэлектрических потерь tg6. Диэлектрические свойства жидкостей тесно связаны с их составом и строением, определяющими тип и степень поляризации. Каждый вид поляризации проявляется в определенном диапазоне частот электрического поля, ограниченном сверху критической частотой, характерной для данного вида поляризации [88,94].
Авиационные и автомобильные бензины, керосины относятся к неполярным жидким диэлектрикам, обладают, в основном, электронной и ионной типами поляризации [57, 94]. В неполярных жидкостях электропроводность определяется наличием диссоциированных примесей, в том числе влаги. И при ее наличии в ЖНП, дополнительно к току сквозной проводимости добавляется ток смещения.
Наличие в жидких диэлектриках небольшого числа свободных зарядов, а также инжекция их из электродов приводят к возникновению небольших токов сквозной проводимости. Релаксационные потери объясняются активными составляющими поляризационных токов и характерны для диэлектриков, обладающих замедленными типами поляризации. Эти потери проявляются в области достаточно высоких частот, когда сказывается отставание поляризации от изменения поля. Такие явления происходят в диэлектриках дипольной структуры и в диэлектриках ионной структуры с неплотной упаковкой частиц [94].
Разработка нейросетевого импедансного метода для идентификации и определения параметров жидких нефтепродуктов
В этом разделе приведем обоснование выбора системных параметров предложенного метода и топологии (структуры) ИНС для идентификации и определения параметров ЖНП по частотным импедансным характеристикам.
Обоснование и применение ИНС для идентификации и определения параметров ЖНП изложены в работах [32-38, 78, 79, 82, 84].
Из многочисленных структур ИНС в области измерений наиболее часто применяются сети прямого распространения [25], называемые многослойным персептроном (МСП), в которых нет обратных связей. Передача сигналов в таких сетях происходит только в одном направлении от входа к выходу. Их математическое описание относительно просто и прозрачно, а результат может быть выражен в виде точной функциональной зависимости алгебраического типа. Методы обучения МСП также достаточно просты и имеют несложную практическую реализацию [90]. Для МСП классическим обучающим алгоритмом стал алгоритм обратного распространения ошибки, рассмотренный кратко в разделе 1.3.
Близкими к МСП топологиями являются: а) сеть Эльмана; б) сеть для классификации входных векторов (LVQ); в) сеть Хопфилда; г) радиальная нейронная сеть (см. Приложение П4).
В данной работе выбор МСП обусловлен также по результатам моделирования наиболее близких к МСП топологий нейронных сетей (см. раздел 2.4). МСП может рассчитывать выходной вектор у по выражению (2.2) для любого входного вектора х согласно (2.1), т.е. давать значение некоторой векторной функции у = /(х). Все, что способен сделать МСП — это сформировать отображение х—»у для Vxex.
С вектором х = (JCI ..л:дг ) связаны два выходных вектора сети: вектор фактических выходных сигналов у = (уі—Ум2) и вектор ожидаемых выходных сигналов d = (d\ ...d ).
Цель обучения состоит в подборе таких значений весов для всех слоев сети, чтобы при заданном входном векторе х получить на выходе значения сигналов у;, которые с требуемой точностью (см. формулу (1.22)) будут совпадать с ожидаемыми значениями d{.
Выбор системных параметров нейросетевого импедансного метода Выбор основных системных параметров предложенного метода включает: 1) определение количества входных данных N\ ИНС С М Х\ = ZXkygjj, (2.9) У=1/=1 где С- количество видов ЖНП (например, бензины, дизельные топлива, масла и пр.), М- количество сортов одного вида ЖНП (например, марки бензина), к- количество частотных отсчетов импеданса ЖНП, g- число контролируемых параметров определенного сорта ЖНП; 2) определение размерности N2 выходного слоя ИНС С s = 2 0+Л/у, (2.10) 7=1/=1 где г- число градаций контролируемого параметра ЖНП. При этом необходимо выполнение условия полноты входных данных ИНС, т.е. NX»N2; 3) определение числа нейронов скрытых слоев Nc и числа слоев п Nc=Nw/(Nl+N2), (2.11) где Nw- число синаптических весов ИНС. Согласно [64], в многослойной сети с логистическими ФА скрытого слоя значение Nw выбирается из уравнения + 1 ( 1+iV2 + l) + JV2, (2.12) f \ZNW . V i l + log2(Np) w С g где Np=M-g l-{Y, Y,rij) число элементов обучающей выборки; / количество точек, взятых в диапазоне рабочих температур 7 ,7 ,...,7) измерения параметров ЖНП.
Учитывая неравенство (2.12) получим некоторый диапазон значений числа нейронов Nc в скрытых слоях. Выбираем число Nc, которое находится в этом диапазоне посередине. Такой выбор числа нейронов Nc в скрытых слоях объясняется тем, что при крайних значениях диапазона наблюдаем следующие явления. 1. Если в скрытых слоях выбираем минимальное число нейронов Nc, то: а) сеть не обучается и ошибка при работе сети остается большой (выше 15 %); б) на выход сети не передаются резкие колебания аппроксимируемой функции у(х).
2. Если в скрытых слоях выбираем максимальное число нейронов Nc, то: а) уменьшается быстродействие и увеличивается необходимый объем памяти ЭВМ;
б) за счет избыточности нейронов скрытого слоя выходной вектор передает незначительные и несущественные детали в изучаемой зависимости у(х), например, шум или ошибочные данные;
в) зависимость выхода от входа оказывается резко нелинейной: выходной вектор существенно и непредсказуемо меняется при малом изменении входного вектора х.
Точной формулы расчета числа слоев МСП нет [90], оно находится экспериментально при моделировании ИНС для конкретной задачи (обычно значение п лежит в пределах 1 п 3 ).
Также согласно [90], не разработан универсальный метод подбора весов нейронов каждого слоя, который бы гарантировал нахождение наилучшей начальной точки для любой решаемой задачи. Поэтому, в практических реализациях применяется случайный или, чаще всего, нормированный (с равномерным распределением значений) подбор весов в заданном интервале;
4) выбор функций активации (ФА) из соображений сжимающего преобразования логистической ФА (см. раздел 1.3, рис. 1.11,6) для скрытых слоев и линейного преобразования выходного слоя с помощью линейной ФА (см. раздел 2.4);
5) настройку сети по алгоритму обратного распространения ошибки, основанного на итеративном градиентном алгоритме обучения, использующего минимизацию среднеквадратичного отклонения ошибки согласно выражению (1.22) и подробно рассмотренный в работах [41, 64, 76,90,122].
Схемы экспериментов, экспериментальное оборудование и алгоритмы обработки экспериментальных данных
При измерениях прибором Е4-4 (рис. 1.9) в качестве объекта исследования использовались образцы № 1-ИЗ различных марок бензина (в дальнейшем номер образца будет указываться перед маркой бензина), исходные данные которых приведены в Табл. 3.1. В качестве эталонов были приняты образцы №1 (АИ-92), №2 (АИ-95), №3(АИ-98),№4(А-76).
Импеданс Zx(j(i) образцов бензопродуктов № 1-йЗ определялся прибором Е4-4 косвенным методом. При этом модуль и аргумент рассчитывались по формулам (1.13), (1.14). Диэлектрическая проницаемость є вычислялась по формуле (1.6). Измерения проводились на шкале добротности Q «600».
Относительная погрешность измерения экспериментальных данных в исследованном интервале частот 0,07...15 МГц составила по модулю импеданса приближенно 1,8 % и по аргументу импеданса приближенно 2,2 %, и находилась исходя из соответствующих приборных погрешностей прибора Е4-4 [55]. Структурная схема эксперимента с прибором-импедансометром S1 1260 представлена на рис.
Прибор S1 1260, снабженный программой ZView2, задает длительность эксперимента, формирует экспериментальные данные в виде столбцов и автоматически задает режимы эксперимента: амплитуду напряжения и частоту гармонического сигнала. Программа ZView2 также позволяет находить значения всех элементов электрической модели датчика параметров ЖНП (рис.2.2) с указанием относительной погрешности величины каждого элемента схемы (см. Приложение ПЗ). Основные соотношения, применяемые при обработке экспериментальных данных образцов бензопродуктов № 14-И 6: (3.1) (3.2) Z0ffl) = V(z )2 + (z")2, (p(co) = -arctg—, Z где Z и Z - действительная и мнимая часть импеданса образца бензопродукта.
Диэлектрическая проницаемость образцов бензопродуктов № 14ч-16 находится по полученным значениям элементов электрической модели датчика (рис.2.2) в программе ZView2 из соотношений
По рис.3.5 и 3.6 видно, что прибор S1 1260 качественно измеряет импедансные характеристики исследуемого объекта до частоты порядка 106 Гц, при более высоких частотах проявляются паразитные параметры соединительных проводов и входной цепи прибора-импедансометра S1 1260. Для анализа АЧХ и ФЧХ импеданса до частоты 32 МГц (максимальная частота, при которой измеряется импеданс прибором-импедансометром S1 1260), необходимо провести коррекцию полученных экспериментальных частотных характеристик ZKCn(jr o)), фдксп(ю) образцов бензопродуктов образцов бензопродуктов № 144-16 по формулам R для АЧХ: гГОЩ= ЭКСП О) тестО ю) (3.4) для ФЧХ: Ф т((о) = Фбксп(ш) + Фтесг» (3.5)
В качестве тестового взяты данные измерения ZTeCT0 co) и фтест(а ) для резистора "R2", значение которого на постоянном токе равно 53,1 Ом.
Измерение импедансных характеристик образцов бензопродуктов № 144-16 проведено после проверки линейности амплитудной характеристики датчика 1-го варианта конструкции (рис.3.2) с одним из образцов бензопродукта на фиксированной частоте 100 Гц и изменении входного напряжения, подаваемого на датчик, от 0,01 до 1 В (рис.3.7). АЧХ и ФЧХ импеданса образцов бензопродуктов № 1-ИЗ измерены в интервале частот 0,07... 15 МГц. Для образцов бензопродуктов № 14-Н6 АЧХ и ФЧХ импеданса измерены в интервале частот 0,001.. .32 МГц.
При построении частотных характеристик импеданса образцов бензопродуктов № 14-И 6 применялся математический пакет Maple 9. В программах расчета АЧХ и ФЧХ использовались значения элементов электрической модели датчика параметров ЖНП (рис.2.2), полученных при помощи программы ZView2 (см. Приложение ПЗ).
Учитывая различные требования, предъявляемые к образцам бензопродуктов № 1-Ї-13 и № 14-Я 6, и отсюда - отличие стандартов на них, целесообразно сравнить их по нормированным АЧХ импеданса и величине диэлектрической проницаемости, взятых в одном и том же интервале частот.
Рассмотрим полученные частотные характеристики импеданса разных образцов бензопродуктов.
Приведем АЧХ импеданса (рис.3.8) и ФЧХ импеданса (рис.3.9) образцов бензина № 1ч-4 (2003 г.) и № 11ч-13 (2001 г.) при фиксированной температуре.
АЧХ импеданса образцов бензина № 1-И (2003 г.) и № 11-ИЗ (2001 г.) на исследованном участке частот до 15 МГц отличаются друг от друга. Это позволяет идентифицировать марки бензина по отношению к друг другу.
По ФЧХ импеданса образцов бензина № 1-н4 (2003 г.) и № П-т-13 (2001 г.) видны активные потери на исследованном участке частот до 15 МГц не только для указанных образцов бензина, но и у пустого датчика. Это можно объяснить активными потерями, вносимыми шайбами-изоляторами 2 и 6 из фторопласта-3 в конструкции коаксиального датчика (рис.3.1), составляющих (по расчетным формулам для двухслойных диэлектриков [88]) порядка 1,5 на частоте 15МГц.
По ФЧХ импеданса также можно отметить, что образцы бензина 2001 г., обладают значительно большими потерями, по сравнению с образцами 2003 г., при этом видно, что чем ниже марка бензина (меньше ОЧ), тем больше активные потери с ростом частоты. Это, видимо, объясняется тем, что чем ниже марка бензина, тем быстрее в нем образуются непредельные углеводороды, склонные к образованию перекисей и органических кислот, которые относятся к слабополярным и полярным жидкостям [8].
Полученные частотные импедансные характеристики образцов бензопродуктов № 1-5-13 при фиксированной температуре показали существование зависимости АЧХ и ФЧХ от ОЧ бензина. Относительное изменение АЧХ более существенно, чем относительное изменение ФЧХ. Это свидетельствует о том, что в качестве чувствительного информативного параметра предпочтительно использовать АЧХ импеданса.
Требования к точности вторичной измерительной аппаратуры
В главе 3 были получены различные характеристики бензопродуктов, на основе которых можно формировать входные данные для работы нейросети, и была подтверждена возможность приборной реализации предложенного нейросетевого импедансного метода.
Функциональная схема устройства, реализующего нейросетевой импедансный метод, идентификации и определения параметров ЖНП в интервале частот 0,001... 1 МГц, представлена на рис.4.1.
Принцип работы устройства следующий. Усиленный сигнал /2(70), пропорциональный разности импедансов AZ =Z0-ZJX поступает через аналоговый коммутатор (АК) на вход АЦП. При этом сигнал на выходе преобразователя "ток/напряжение" Z — Z U2 (Ую) = Ur (» кпр I д , (4.1) ZQZR где кпр- коэффициент преобразования преобразователя "ток/напряжение"; Z0- электрический эквивалент модели датчика параметров жидкого нефтепродукта (рис.2), соответствующий импедансу пустого датчика или датчика с заполненным одним из типов ЖНП; Za- экспериментальная частотная зависимость импеданса датчика с другими типами нефтепродуктов, относящихся к тому же классу.
Схема по рис.4.1 построена по дифференциальной схеме включения опорного элемента Z0 и датчика Z0. Преимущество дифференциальной схемы состоит в том, что используется только полезная составляющая сигнала, пропорциональная приращению AZ(y co). С помощью АЦП формируются оцифрованные сигналы, пропорциональные AZ(j(d), Ur (усо) и температуре Г нефтепродукта, на основе которых вычисляются матрицы входных данных для ИНС.
Все сформированные измеренные данные обрабатываются программой, находящейся в памяти ПЭВМ, ядром которой является ИНС. Сеть предварительно обучена сравнению поступающих с цифровой шины ПЭВМ входной информации в виде матрицы АЧХ и ФЧХ импеданса исследуемого ЖНП с аналогичной матрицей эталонного образца ЖНП, и формированию данных для определения параметра ps на основе сравнения.
При этом происходит выбор поправочных коэффициентов, определяемых нейронной сетью в зависимости от сигнала, поступающего через АК от датчика температуры пробы исследуемого ЖНП.
Вначале сеть обучается на образцах эталонных ЖНП (см. раздел 2.1) с заведомо известными параметрами Р\э,Р2э —Ps3 - Pg3- При этом на этапе обучения добиваются выходного сигнала ИНС, отражающего параметр pS3 определенного эталонного ЖНП - в памяти ПЭВМ происходит настройка весовых коэффициентов и пороговых уровней каждого нейронного слоя ИНС. После завершения процесса обучения на всех эталонных образцах ЖНП, сеть в дальнейшем способна определять выбранные ранее параметры ЖНП pi,p2,...tps,...,pg с заданной точностью, с дискретным шагом по этим параметрам бр , 5/72,..., 6р5,..., б/? .. При этом необходимая структура ИНС формируется заранее для выбранного класса ЖНП (см. раздел 2.3).
Предложенное и разработанное устройство защищено патентом РФ [105]. Описание устройства приведено в Приложение П5.
Импедансные характеристики ЖНП необходимо исследовать на более высоких частотах. Как показали экспериментальные исследования (см. главу 3) и работы других авторов [8, 58, 60] частотная зависимость импеданса ЖНП начинает проявляться на высоких частотах (1 МГц и выше), где появляется частотная зависимость диэлектрической проницаемости ex(j(o).
Обычно эта зависимость связана с дипольно-релаксационной поляризацией -бензопродукты начинают проявлять свойства слабополярных жидкостей [8].
Поэтому, необходимы приборные реализации нейросетевого импедансного метода на высоких частотах. На рис.4.2 приведены предложенные в работе приборные варианты нейросетевого импедансного метода на высоких частотах на основе программной (рис.4.2,а), аппаратной (рис.4.2,б) и нейрочипной (рис.4.2,в) реализации ИНС.
