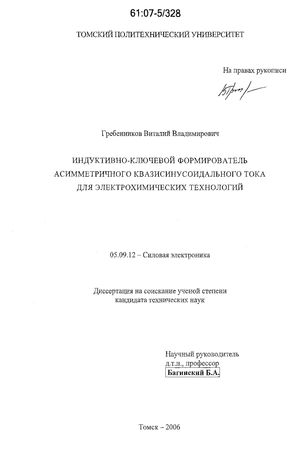

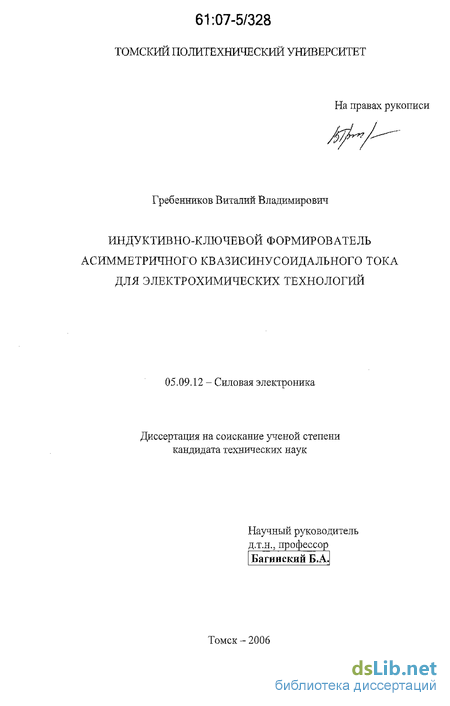

Гребенников Виталий Владимирович. Индуктивно-ключевой формирователь асимметричного квазисинусоидального тока для электрохимических технологий : дис. ... канд. техн. наук : 05.09.12 Томск, 2006 178 с. РГБ ОД, 61:07-5/328

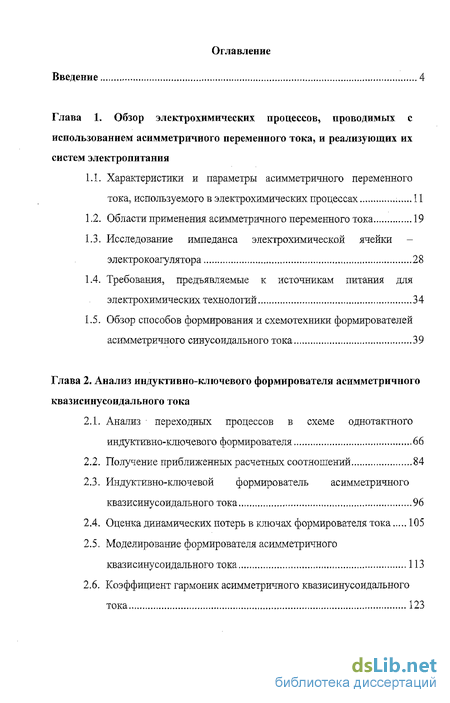

Содержание к диссертации

Глава 1. Обзор электрохимических процессов, проводимых с использованием асимметричного переменного тока, и реализующих их систем электропитания

  1. Характеристики и параметры асимметричного переменного тока, используемого в электрохимических процессах 11

  2. Области применения асимметричного переменного тока 19

  3. Исследование импеданса электрохимической ячейки -электрокоагулятора 28

  4. Требования, предъявляемые к источникам питания для электрохимических технологий 34

  5. Обзор способов формирования и схемотехники формирователей асимметричного синусоидального тока 39

Глава 2. Анализ индуктивно-ключевого формирователя асимметричного квазисинусоидального тока

  1. Анализ переходных процессов в схеме однотактного индуктивно-ключевого формирователя 66

  2. Получение приближенных расчетных соотношений 84

  3. Индуктивно-ключевой формирователь асимметричного квазисинусоидального тока 96

  4. Оценка динамических потерь в ключах формирователя тока 105

  5. Моделирование формирователя асимметричного квазисинусоидального тока 113

  6. Коэффициент гармоник асимметричного квазисинусоидального тока 123

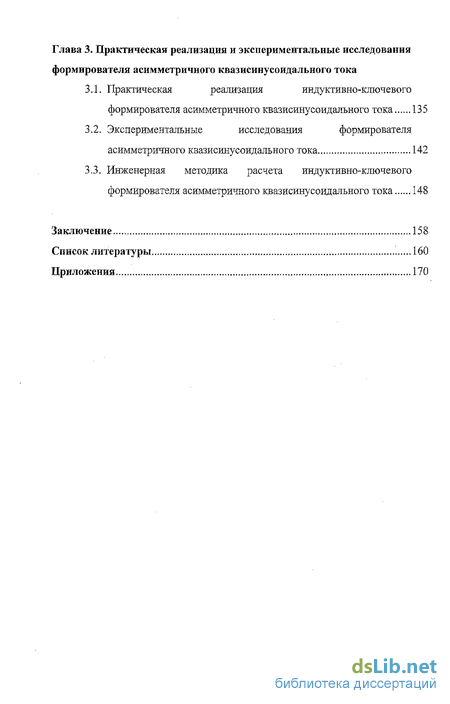

Глава 3. Практическая реализация и экспериментальные исследования формирователя асимметричного квазисинусоидального тока

  1. Практическая реализация индуктивно-ключевого формирователя асимметричного квазисинусоидального тока 135

  2. Экспериментальные исследования формирователя асимметричного квазисинусоидального тока 142

  3. Инженерная методика расчета индуктивно-ключевого формирователя асимметричного квазисинусоидального тока 148

Заключение 158

Список литературы 160

Приложения 170

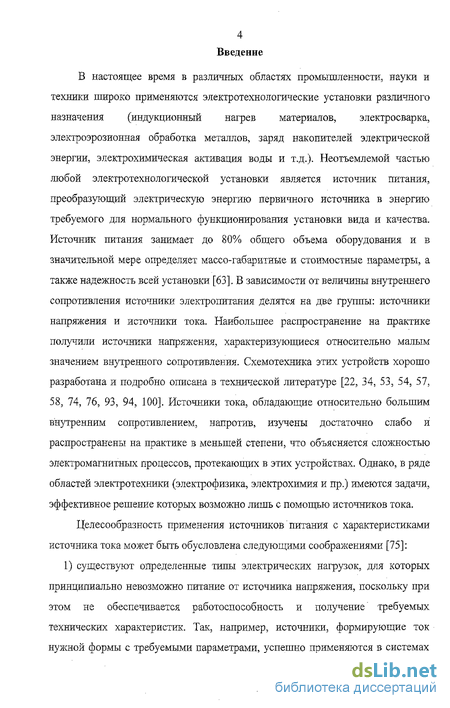

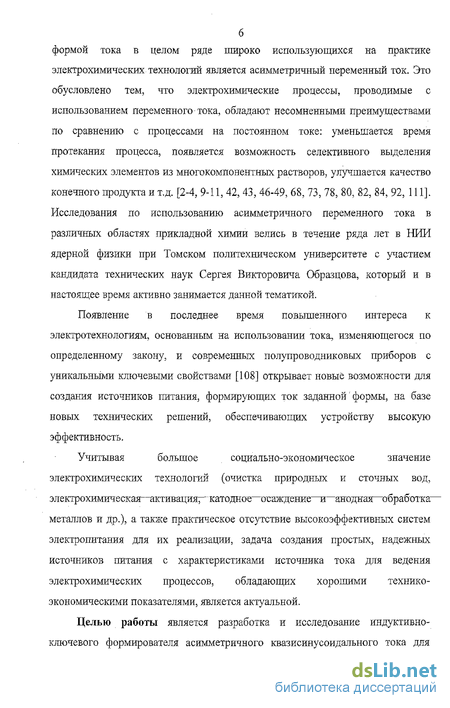

Введение к работе

В настоящее время в различных областях промышленности, науки и техники широко применяются электротехнологические установки различного назначения (индукционный нагрев материалов, электросварка, электроэрозионная обработка металлов, заряд накопителей электрической энергии, электрохимическая активация воды и т.д.). Неотъемлемой частью любой электротехнологической установки является источник питания, преобразующий электрическую энергию первичного источника в энергию требуемого для нормального функционирования установки вида и качества. Источник питания занимает до 80% общего объема оборудования и в значительной мере определяет массо-габаритные и стоимостные параметры, а также надежность всей установки [63]. В зависимости от величины внутреннего сопротивления источники электропитания делятся на две группы: источники напряжения и источники тока. Наибольшее распространение на практике получили источники напряжения, характеризующиеся относительно малым значением внутренного сопротивления. Схемотехника этих устройств хорошо разработана и подробно описана в технической литературе [22, 34, 53, 54, 57, 58, 74, 76, 93, 94, 100]. Источники тока, обладающие относительно большим внутренним сопротивлением, напротив, изучены достаточно слабо и распространены на практике в меньшей степени, что объясняется сложностью электромагнитных процессов, протекающих в этих устройствах. Однако, в ряде областей электротехники (электрофизика, электрохимия и пр.) имеются задачи, эффективное решение которых возможно лишь с помощью источников тока.

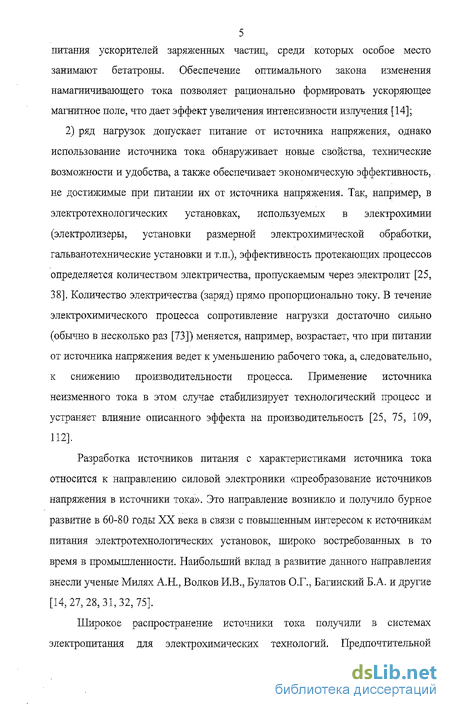

Целесообразность применения источников питания с характеристиками источника тока может быть обусловлена следующими соображениями [75]:

1) существуют определенные типы электрических нагрузок, для которых принципиально невозможно питание от источника напряжения, поскольку при этом не обеспечивается работоспособность и получение требуемых технических характеристик. Так, например, источники, формирующие ток нужной формы с требуемыми параметрами, успешно применяются в системах

5 питания ускорителей заряженных частиц, среди которых особое место

занимают бетатроны. Обеспечение оптимального закона изменения

намагничивающего тока позволяет рационально формировать ускоряющее

магнитное поле, что дает эффект увеличения интенсивности излучения [14];

2) ряд нагрузок допускает питание от источника напряжения, однако

использование источника тока обнаруживает новые свойства, технические

возможности и удобства, а также обеспечивает экономическую эффективность,

не достижимые при питании их от источника напряжения. Так, например, в

электротехнологических установках, используемых в электрохимии

(электролизеры, установки размерной электрохимической обработки,

гальванотехнические установки и т.п.), эффективность протекающих процессов

определяется количеством электричества, пропускаемым через электролит [25,

3 8]. Количество электричества (заряд) прямо пропорционально току. В течение

электрохимического процесса сопротивление нагрузки достаточно сильно

(обычно в несколько раз [73]) меняется, например, возрастает, что при питании

от источника напряжения ведет к уменьшению рабочего тока, а, следовательно,

к снижению производительности процесса. Применение источника

неизменного тока в этом случае стабилизирует технологический процесс и

устраняет влияние описанного эффекта на производительность [25, 75, 109,

112].

Разработка источников питания с характеристиками источника тока относится к направлению силовой электроники «преобразование источников напряжения в источники тока». Это направление возникло и получило бурное развитие в 60-80 годы XX века в связи с повышенным интересом к источникам питания электротехнологических установок, широко востребованных в то время в промышленности. Наибольший вклад в развитие данного направления внесли ученые Милях А.Н., Волков И.В., Булатов О.Г., Багинский Б.А. и другие [14,27,28,31,32,75].

Широкое распространение источники тока получили в системах электропитания для электрохимических технологий. Предпочтительной

формой тока в целом ряде широко использующихся на практике электрохимических технологий является асимметричный переменный ток. Это обусловлено тем, что электрохимические процессы, проводимые с использованием переменного тока, обладают несомненными преимуществами по сравнению с процессами на постоянном токе: уменьшается время протекания процесса, появляется возможность селективного выделения химических элементов из многокомпонентных растворов, улучшается качество конечного продукта и т.д. [2-4, 9-11, 42, 43, 46-49, 68, 73, 78, 80, 82, 84, 92, 111]. Исследования по использованию асимметричного переменного тока в различных областях прикладной химии велись в течение ряда лет в НИИ ядерной физики при Томском политехническом университете с участием кандидата технических наук Сергея Викторовича Образцова, который и в настоящее время активно занимается данной тематикой.

Появление в последнее время повышенного интереса к электротехнологиям, основанным на использовании тока, изменяющегося по определенному закону, и современных полупроводниковых приборов с уникальными ключеввіми свойствами [108] открывает новые возможности для создания источников питания, формирующих ток заданной' формы, на базе новых технических решений, обеспечивающих устройству высокую эффективность.

Учитывая большое социально-экономическое значение

электрохимических технологий (очистка природных и сточных вод, электрохимическая^-активацият--катодное- оісаждение~~иа"НОдная~~обработка" металлов и др.), а также практическое отсутствие ввхсокоэффективных систем электропитания для их реализации, задача создания простых, надежных источников питания с характеристиками источника тока для ведения электрохимических процессов, обладающих хорошими технико-экономическими показателями, является актуальной.

Целью работы является разработка и исследование индуктивно-ключевого формирователя асимметричного квазисинусоидального тока для

7 электрохимических технологий.

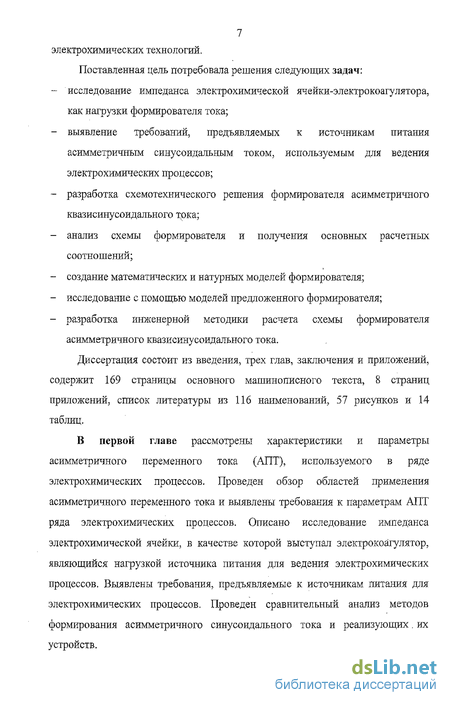

Поставленная цель потребовала решения следующих задач:

исследование импеданса электрохимической ячейки-электрокоагулятор а, как нагрузки формирователя тока;

выявление требований, предъявляемых к источникам питания асимметричным синусоидальным током, используемым для ведения электрохимических процессов;

разработка схемотехнического решения формирователя асимметричного квазисинусоидального тока;

анализ схемы формирователя и получения основных расчетных соотношений;

создание математических и натурных моделей формирователя;

исследование с помощью моделей предложенного формирователя;

разработка инженерной методики расчета схемы формирователя асимметричного квазисинусоидального тока.

Диссертация состоит из введения, трех глав, заключения и приложений, содержит 169 страницы основного машинописного текста, 8 страниц приложений, список литературы из 116 наименований, 57 рисунков и 14 таблиц.

В первой главе рассмотрены характеристики и параметры асимметричного переменного тока (АПТ), используемого в ряде электрохимических процессов. Проведен обзор областей применения асимметричного переменного тока и выявлены требования к параметрам АПТ ряда электрохимических процессов. Описано исследование импеданса электрохимической ячейки, в качестве которой выступал электрокоагулятор, являющийся нагрузкой источника питания для ведения электрохимических процессов. Выявлены требования, предъявляемые к источникам питания для электрохимических процессов. Проведен сравнительный анализ методов формирования асимметричного синусоидального тока и реализующих. их устройств.

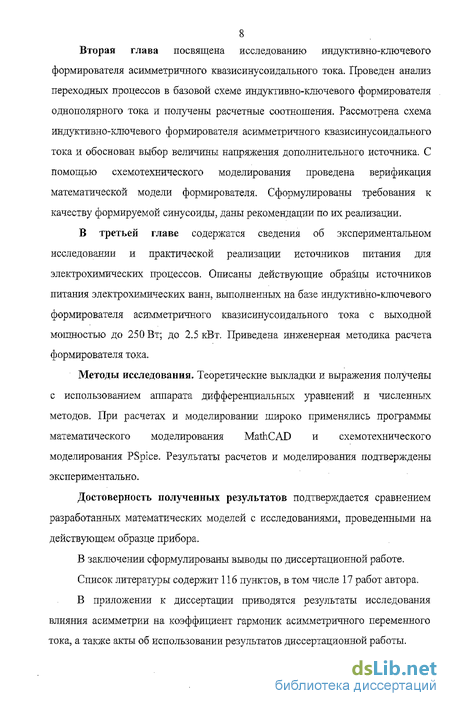

8 Вторая глава посвящена исследованию индуктивно-ключевого

формирователя асимметричного квазисинусоидального тока. Проведен анализ

переходных процессов в базовой схеме индуктивно-ключевого формирователя

однополярного тока и получены расчетные соотношения. Рассмотрена схема

индуктивно-ключевого формирователя асимметричного квазисинусоидального

тока и обоснован выбор величины напряжения дополнительного источника. С

помощью схемотехнического моделирования проведена верификация

математической модели формирователя. Сформулированы требования к

качеству формируемой синусоиды, даны рекомендации по их реализации.

В третьей главе содержатся сведения об экспериментальном исследовании и практической реализации источников питания для электрохимических процессов. Описаны действующие образцы источников питания электрохимических ванн, выполненных на базе индуктивно-ключевого формирователя асимметричного квазисинусоидального тока с выходной мощностью до 250 Вт; до 2.5 кВт. Приведена инженерная методика расчета формирователя тока.

Методы исследования. Теоретические выкладки и выражения получены с использованием аппарата дифференциальных уравнений и численных методов. При расчетах и моделировании широко применялись программы математического моделирования MathCAD и схемотехнического моделирования РSpice. Результаты расчетов и моделирования подтверждены экспериментально.

Достоверность полученных результатов подтверждается сравнением разработанных математических моделей с исследованиями, проведенными на действующем образце прибора.

В заключении сформулированы выводы по диссертационной работе.

Список литературы содержит 116 пунктов, в том числе 17 работ автора.

В приложении к диссертации приводятся результаты исследования влияния асимметрии на коэффициент гармоник асимметричного переменного тока, а также акты об использовании результатов диссертационной работы.

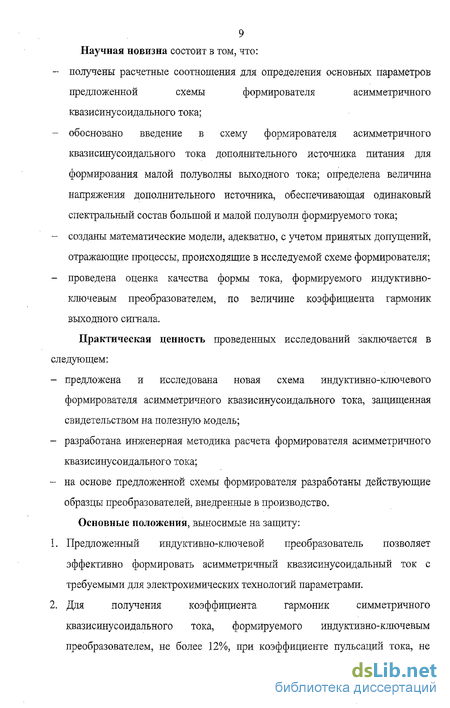

9 Научная новизна состоит в том, что:

получены расчетные соотношения для определения основных параметров предложенной схемы формирователя асимметричного квазисинусоидального тока;

обосновано введение в схему формирователя асимметричного квазисинусоидального тока дополнительного источника питания для формирования малой полуволны выходного тока; определена величина напряжения дополнительного источника, обеспечивающая одинаковый спектральный состав большой и малой полуволн формируемого тока;

созданы математические модели, адекватно, с учетом принятых допущений, отражающие процессы, происходящие в исследуемой схеме формирователя;

проведена оценка качества формы тока, формируемого индуктивно-ключевым преобразователем, по величине коэффициента гармоник выходного сигнала.

Практическая ценность проведенных исследований заключается в следующем:

предложена и исследована новая схема индуктивно-ключевого формирователя асимметричного квазисинусоидального тока, защищенная свидетельством на полезную модель;

разработана инженерная методика расчета формирователя асимметричного квазисинусоидального тока;

на основе предложенной схемы формирователя разработаны действующие образцы преобразователей, внедренные в производство.

Основные положения, выносимые на защиту:

  1. Предложенный индуктивно-ключевой преобразователь позволяет эффективно формировать асимметричный квазисинусоидальный ток с требуемыми для электрохимических технологий параметрами.

  2. Для получения коэффициента гармоник симметричного квазисинусоидального тока, формируемого индуктивно-ключевым преобразователем, не более 12%, при коэффициенте пульсаций тока, не

10 превышающим 30%, необходимо обеспечить превышение периода

формируемого тока над постоянной времени токоформирующей цепи не

менее чем на порядок при минимальном сопротивлении нагрузки.

3. Для снижения динамических потерь в ключах формирование малой

полуволны асимметричного квазисинусоидального тока целесообразно

осуществлять от дополнительного источника, постоянное напряжение

которого меньше напряжения основного источника в число раз, равное

коэффициенту асимметрии полуволн формируемого тока.
