Введение к работе
Актуальность темы. При анализе действующих антенн, а особенно при разработке новых типов антенн перед специалистами встает задача определения параметров излучателей: входного сопротивления, сопротивления излучения, диаграммы направленности (ДН) и др. Кроме того, часто необходима информация о структуре поля в ближней зоне антенны. Определение достоверных (самосогласованных) значений напряженности электрического и магнитного полей особенно актуально при решении проблем электромагнитной совместимости и электромагнитной экологии.
Существующие в настоящее время программы расчета антенн на ПЭВМ (в основном зарубежного производства), основанные на общих численных методах и уравнениях Максвелла, продаются как готовый «закрытый» продукт, внутреннее содержание которого, как правило, не раскрывается. Поэтому оценка погрешности расчетов с помощью таких программ, требующих громадных затрат вычислительных ресурсов, практически невозможна. Более того, общие алгоритмы, построенные на основе общих вычислительных методов, зачастую могут быть неустойчивыми.
Задачу расчета параметров любой антенны обычно решают в два этапа. На первом этапе (внутренняя задача анализа антенны) определяют электрические или магнитные токи на некоторой виртуальной поверхности, которую в дальнейшем будем называть поверхностью излучения. На втором этапе (внешняя задача анализа антенны) по найденным токам на поверхности излучения определяют электромагнитное поле в любой точке пространства. К настоящему моменту решение внешней задачи по известному распределению токов для большинства известных излучателей особой проблемы не представляет. Почти все проблемы, связанные с построением адекватных физических и математических моделей излучающих систем, относятся к внутренним задачам анализа. В работе рассматриваются внутренние задачи анализа для одиночных и связанных цилиндрических и планарных полосковых рамочных антенн, а также одиночного и связанных полосковых дийрдтрр^ ^пнфгірмнп расположенных на соосных цилиндрических і

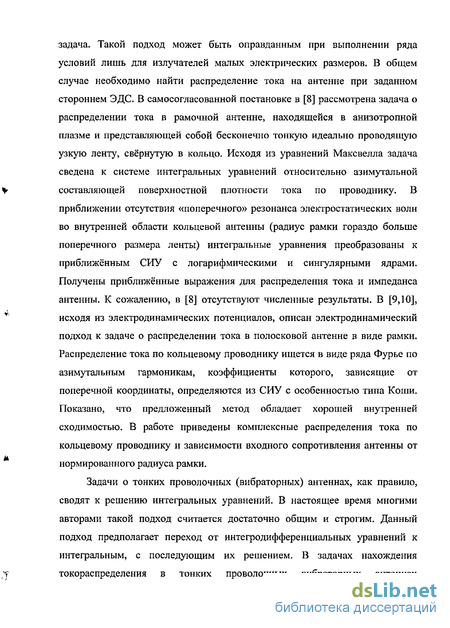

Характерной особенностью большинства работ, посвященных рамочным антеннам, является использование заданных распределений тока, как вдоль антенного провода, так и по его поперечному сечению, т.е. поставленная задача является несамосогласованной. В самосогласованной постановке в [Л1] рассмотрена задача о распределении тока в рамочной антенне, находящейся в анизотропной плазме и представляющей собой бесконечно тонкую идеально проводящую узкую ленту, свернутую в кольцо. Получены приближенные сингулярные интегральные уравнения (СИУ) с логарифмическими и сингулярными ядрами, получены приближенные выражения для распределения тока и импеданса антенны, имеющие узкую область применимости. К сожалению, в [Л1] отсутствуют численные результаты. В [Л2] распределение тока по кольцевому проводнику ищется в виде ряда Фурье по азимутальным гармоникам, коэффициенты которого, зависящие от поперечной координаты, определяются из СИУ с особенностью типа Коши. В работе приведены комплексные распределения тока по кольцевому проводнику и зависимости входного сопротивления антенны от нормированного радиуса рамки.
Работ, посвященных расчету полосковых вибраторов, конформно расположенных на цилиндрической поверхности, автором найдено не было. Есть работы, посвященные расчету плоских полосковых вибраторов. В частности, в работах [ЛЗ,Л4] задача о распределении тока на вибраторе сведена к интегральному уравнению Фредгольма первого рода. Здесь уместно заметить, что нахождение численных решений интегральных уравнений Фредгольма первого рода представляет собой некорректно поставленную задачу [Л5]. В [Лб] развит метод сингулярных интегральных уравнений с ядрами Коши, с помощью которых в строгой самосогласованной постановке решена задача о распределении тока по плоскому полосковому вибратору. В [Л7] предложен метод сингулярного интегрального представления электромагнитного поля, позволяющий подойти корректно к вопросам постановки задач и расчету электромагнитных полей вблизи
радиотехнических устройств (в ближних зонах).
- ,- > '

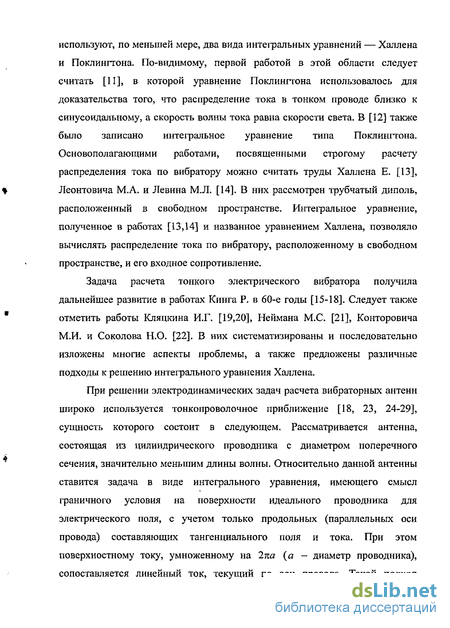

Расчет связанных электрических вибраторов производится, как правило, с помощью системы интегральных уравнений Фред-гольма первого рода [Л8.Л9].
Поэтому возникает необходимость построения строгих электродинамических и математических моделей, а также устойчивых алгоритмов решения внутренних и внешних электродинамических задач для базовых излучающих структур, таких как одиночные рамка и электрический вибратор, а также связанные рамки и электрические вибраторы. Разработка таких моделей и алгоритмов позволит создавать принципиально новые быстродействующие САПР, позволяющие рассчитывать характеристики антенн данного типа с точностью существенно превышающей максимально возможную в существующих САПР.
Цели и задачи диссертационной работы. Целью диссертационной работы является разработка на основе математического аппарата СИУ самосогласованных математических моделей конформных цилиндрических полосковых излучающих структур, а также устойчивых алгоритмов их решения. В диссертации рассмотрены:
цилиндрическая рамочная антенна в виде бесконечно тонкой идеально проводящей ленты, свернутой в кольцо;
планарная рамочная антенна в виде бесконечно тонкого диска с отверстием в его центре;
связанные соосные цилиндрические рамочные антенны;
связанные соосные планарные рамочные антенны;
одиночный конформный цилиндрический полосковый вибратор;
связанные конформные цилиндрические полосковые вибраторы.
Методы исследования. Основу работы составляют методы математического моделирования, математический аппарат электродинамики, математический аппарат теории СИУ, метод орто-гонализирующий подстановки, метод частичного обращения интегрального оператора, численные методы решения интегральных уравнений. Численные результаты получены с использованием вычислительных алгоритмов, реализованных на ПЭВМ в интегрированной среде MathCad 2001.
Научная новизна диссертации:
впервые решены внутренние задачи анализа полосковых рамочных и вибраторных конформных цилиндрических антенн в строгой электродинамической и математической постановке;
для решения внутренних задач анализа рамочных антенн впервые применен математический аппарат СИУ с особенностью Гильберта;
впервые в теорию связанных конформных цилиндрических полосковых вибраторов введен математический аппарат СИУ с особенностью Коши;
исследованы распределения токов, входные сопротивления и диаграммы направленности одиночных полосковых рамочных и вибраторных конформных цилиндрических антенн;
исследовано влияние способа возбуждения (синфазного, противофазного, квадратурного) на распределения токов и диаграммы направленности связанных полосковых рамочных и вибраторных конформных цилиндрических антенн.
Обоснованность и достоверность результатов работы. Результаты исследований получены на основе строгих электродинамических и математических моделей. Использованные при этом приближенные методы решения СИУ корректны с формальной математической точки зрения. Контроль результатов осуществлялся: сравнением полученных результатов для некоторых излучающих структур с расчетными данными, приведенными в работах других авторов, полученными с помощью других методов; исследованием внутренней сходимости численных алгоритмов; анализом физического смысла решений. Кроме того, полученное СИУ относительно поверхностной плотности тока на полосковом вибраторе, конформно расположенном на цилиндрической поверхности в предельном случае угловой ширины равной 2л и отсутствия азимутальной зависимости переходит в известное СИУ для трубчатого электрического вибратора [Л10].
Практическая ценность работы. В работе рассмотрены внутренние и частично внешние задачи электродинамического анализа для одиночных и связанных цилиндрических и планарных 6
полосковых рамочных антенн, одиночных и связанных полоско-вых вибраторов, конформно расположенных на соосных цилиндрических поверхностях. Результаты, полученные в диссертации, имеют большое значение применительно к вопросам, связанным с практическим применением рассмотренных антенн для возбуждения и приема электромагнитных волн. В частности, разработанный в диссертации метод расчета антенн может быть обобщен на случай более сложных антенных систем: объемных спиральных антенн; плоских спиральных антенн; антенн, расположенных над границей раздела двух сред; фазированных антенных решеток и т.д. Разработанные математически обоснованные электродинамические модели конформных цилиндрических антенн могут быть использованы в задачах синтеза сложных антенных конструкций, например, антенных решеток, расположенных на поверхностях сложной формы. Предложенные алгоритмы расчета антенн могут быть использованы при разработке систем автоматизированного проектирования различных антенно-фидерных устройств.
На защиту выносятся следующие положения:
-
СИУ первого рода с ядрами Гильберта относительно производных неизвестных функций, определяющих продольное распределение поверхностных плотностей тока по цилиндрической и планарной полосковым рамочным антеннам, как результаты аналитических решений внутренних задач анализа для этих антенн.
-
СИУ первого рода с ядром Коши относительно производной неизвестной функции, определяющей продольное распределение поверхностной плотности тока по одиночному полосковому вибратору, конформно расположенному на цилиндрической поверхности, как результат аналитического решения внутренней задачи анализа этой излучающей структуры.
-
Система СИУ первого рода с ядрами Гильберта относительно производных неизвестных функций, определяющих продольное распределение поверхностных плотностей тока по связанным соосным полосковым цилиндрическим и планарным рамочным антеннам, как результат аналитического решения внутренней задачи анализа этих излучающих структур.
-
Система СИУ первого рода с ядрами Коши относительно производных неизвестных функций, определяющих продольное распределение поверхностных плотностей тока по связанным по-лосковым вибраторам, конформно расположенным на соосных цилиндрических поверхностях, как результат аналитического решения внутренней задачи анализа этой излучающей структуры.
-
Численно-аналитический алгоритм решения СИУ с ядрами Гильберта и Коши, основанный на методе ортогонализирующей подстановки.
-
Самосогласованные математические модели конформных цилиндрических полосковых излучающих структур, разработанные на основе математического аппарата теории СИУ: одиночных и связанных полосковых рамочных антенн (цилиндрических и планарных) и конформных цилиндрических полосковых вибраторов,
-
Численные результаты анализа одиночных и связанных полосковых рамочных антенн (цилиндрических и планарных) и конформных цилиндрических полосковых вибраторов: комплексные распределения тока; зависимости входных сопротивлений от их геометрических размеров; диаграммы направленности.
Апробация работы. Материалы диссертации докладывались на IX, X, XII научных конференциях профессорско-преподавательского состава, научных сотрудников и аспирантов ПГАТИ (Самара, Февраль 2002, 2003, 2005); на I, II, III, IV Международных научно-технических конференциях «Физика и технические приложения волновых процессов» (Самара, сентябрь 2001, сентябрь 2003; Волгоград, сентябрь 2004; Нижний Новгород, октябрь 2005); на VII Международной научно-технической конференции «Радиолокация, навигация, связь» (Воронеж, 2001); на IX Международной научно-технической конференции «Оптические, радиоволновые и тепловые методы и средства контроля качества материалов, промышленных изделий и окружающей среды» (Ульяновск, 2004)
Публикации. По материалам диссертации опубликовано 25 работ, в том числе 11 статей и 14 тезисов докладов на различных научно-технических конференциях. 8
Структура диссертации. Диссертационная работа состоит из введения, четырех глав, заключения, списка использованных источников из 126 наименований, и содержит 196 страниц текста, в том числе 89 рисунков.
Сингулярное интегральное уравнение с особенностью Гильберта

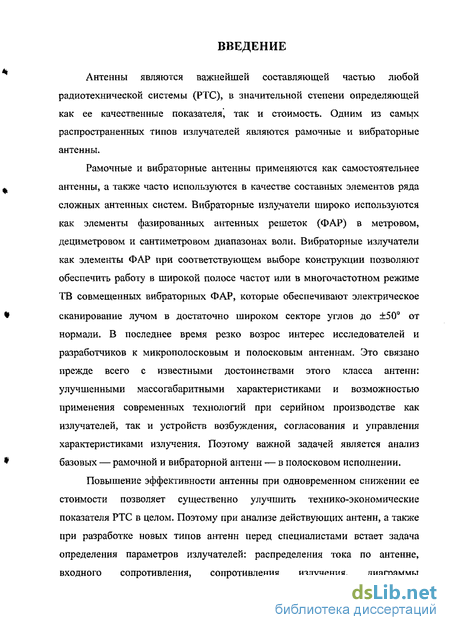

Антенны являются важнейшей составляющей частью любой радиотехнической системы (РТС), в значительной степени определяющей как ее качественные показателя!, так и стоимость. Одним из самых распространенных типов излучателей являются рамочные и вибраторные антенны.
Рамочные и вибраторные антенны применяются как самостоятельнее антенны, а также часто используются в качестве составных элементов ряда сложных антенных систем. Вибраторные излучатели широко используются как элементы фазированных антенных решеток (ФАР) в метровом, дециметровом и сантиметровом диапазонах волн. Вибраторные излучатели как элементы ФАР при соответствующем выборе конструкции позволяют обеспечить работу в широкой полосе частот или в многочастотном режиме ТВ совмещенных вибраторных ФАР, которые обеспечивают электрическое сканирование лучом в достаточно широком секторе углов до ±50 от нормали. В последнее время резко возрос интерес исследователей и разработчиков к микрополосковым и полосковым антеннам. Это связано прежде всего с известными достоинствами этого класса антенн: улучшенными массогабаритными характеристиками и возможностью применения современных технологий при серийном производстве как излучателей, так и устройств возбуждения, согласования и управления характеристиками излучения. Поэтому важной задачей является анализ базовых — рамочной и вибраторной антенн — в полосковом исполнении.
Повышение эффективности антенны при одновременном снижении ее стоимости позволяет существенно улучшить технико-экономические показателя РТС в целом. Поэтому при анализе действующих антенн, а также при разработке новых типов антенн перед специалистами встает задача определения параметров излучателей: распределения тока по антенне, входного сопротивления, сопротивления излучения, диаграммы направленности и др. Также представляет определенный интерес знание структуры поля в ближней зоне антенны, ее характеристик направленности, уровней бокового излучения. Точное определение значений электрического и магнитного полей может быть использовано при решении проблем электромагнитной экологии.

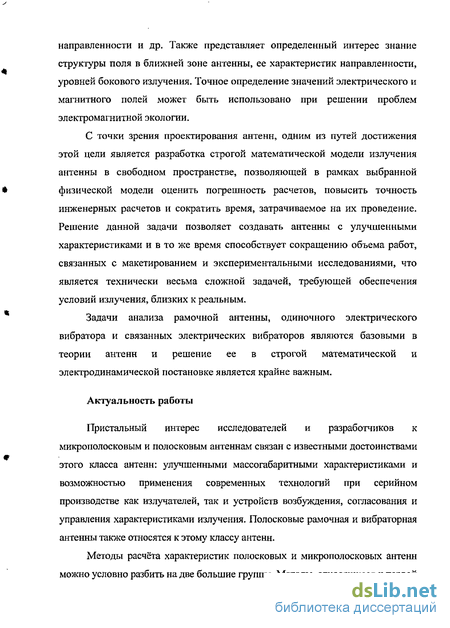

С точки зрения проектирования антенн, одним из путей достижения этой цели является разработка строгой математической модели излучения антенны в свободном пространстве, позволяющей в рамках выбранной физической модели оценить погрешность расчетов, повысить точность инженерных расчетов и сократить время, затрачиваемое на их проведение. Решение данной задачи позволяет создавать антенны с улучшенными характеристиками и в то же время способствует сокращению объема работ, связанных с макетированием и экспериментальными исследованиями, что является технически весьма сложной задачей, требующей обеспечения условий излучения, близких к реальным.
Задачи анализа рамочной антенны, одиночного электрического вибратора и связанных электрических вибраторов являются базовыми в теории антенн и решение ее в строгой математической и электродинамической постановке является крайне важным.
Актуальность работы
Пристальный интерес исследователей и разработчиков к микрополосковым и полосковым антеннам связан с известными достоинствами этого класса антенн: улучшенными массогабаритными характеристиками и возможностью применения современных технологий при серийном производстве как излучателей, так и устройств возбуждения, согласования и управления характеристиками излучения. Полосковые рамочная и вибраторная антенны также относятся к этому классу антенн.

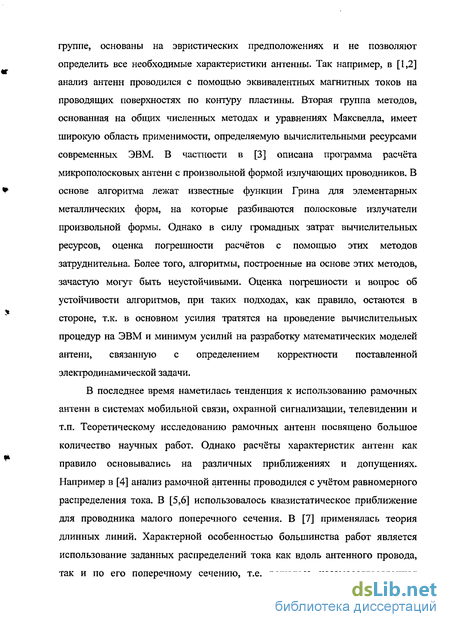

Методы расчёта характеристик полосковых и микрополосковых антенн можно условно разбить на две большие группы. Методы, относящиеся к первой группе, основаны на эвристических предположениях и не позволяют определить все необходимые характеристики антенны. Так например, в [1,2] анализ антенн проводился с помощью эквивалентных магнитных токов на проводящих поверхностях по контуру пластины. Вторая группа методов, основанная на общих численных методах и уравнениях Максвелла, имеет широкую область применимости, определяемую вычислительными ресурсами современных ЭВМ. В частности в [3] описана программа расчёта микрополосковых антенн с произвольной формой излучающих проводников. В основе алгоритма лежат известные функции Грина для элементарных металлических форм, на которые разбиваются полосковые излучатели произвольной формы. Однако в силу громадных затрат вычислительных ресурсов, оценка погрешности расчётов с помощью этих методов затруднительна. Более того, алгоритмы, построенные на основе этих методов, зачастую могут быть неустойчивыми. Оценка погрешности и вопрос об устойчивости алгоритмов, при таких подходах, как правило, остаются в стороне, т.к. в основном усилия тратятся на проведение вычислительных процедур на ЭВМ и минимум усилий на разработку математических моделей антенн, связанную с определением корректности поставленной электродинамической задачи.
