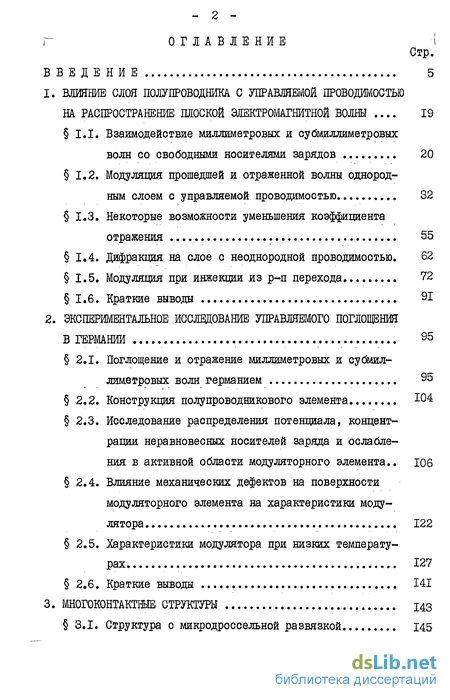

Содержание к диссертации
Введение
1. Влияние слоя полупроводника с управлямой проводимостью на распространение плоской электромагнитной волны 19
1.1. Взаимодейотвие миллиметровых и субмиллиметровых волн со свободными носителями зарядов 20
1.2. Модуляция прошедшей и отраженной волны однородным слоем с управляемой проводимостью 32
1.3. Некоторые возможности уменьшения коэффициента отражения 55
1.4. Дифракция на слое с неоднородной проводимостью. 62
1.5. Модуляция при инжекции из р-п перехода 72
1.6. Краткие выводы 91
2. Экспериментальное исследование управляемого поглощения в германии 95
2.1. Поглощение и отражение миллиметровых и субмил лиметровых волн германием 95
2.2. Конструкция полупроводникового элемента IQ4
2.3. Исследование распределения потенциала, концентрации неравновесных носителей заряда и ослабления в активной области модуляторного элемента .
2.4. Влияние механических дефектов на поверхности модуляторного элемента на характеристики модулятора 122
2.5. Характеристики модулятора при низких температурах 127
2.6. Краткие выводы 141
3. Многоконтактбые структуры 143
3.1. Структура с микродроссельной развязкой 145
3.2. Слоистая структура 150
3.3. Структура с решеткой малых контактов в объемена основе эпитаксиального кремния 155
3.4. Мозаизная структура 162
3.5. Краткие выводы 182
4. Электромагнитной волш на неоднородной концентрации носителей заряда в полупроводнике 184
4.1. Полупроводниковые дифракционные структуры с фотогенерированной электронно-дырочной плазмой... 185
4.2. Распределение избыточной концентрации носителей заряда в дифракционных элементах 189
4.3. Экспериментальная установка для исследования дифракции 195
4.4. Дифракция электромагнитной врлны на периодически неоднородной фотогенерированной плазме в германии 201
4.5. Быстродействие 209
4.6. Зонные пластинки 211
4.7. Дифракционные системы с электронно-дырочной плазмой, создаваемой контактной инжекцией... 218
4.8. Краткие выводы 229
Заключение 232
Литера тура
- Модуляция прошедшей и отраженной волны однородным слоем с управляемой проводимостью
- Исследование распределения потенциала, концентрации неравновесных носителей заряда и ослабления в активной области модуляторного элемента
- Структура с решеткой малых контактов в объемена основе эпитаксиального кремния
- Дифракция электромагнитной врлны на периодически неоднородной фотогенерированной плазме в германии
Введение к работе

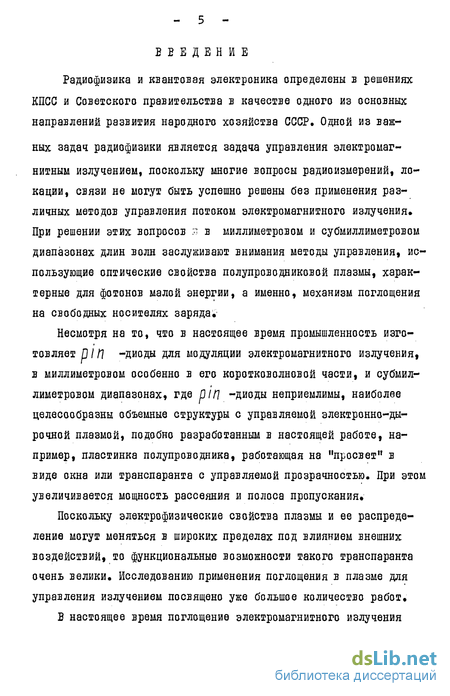

Радиофизика и квантовая электроника определены в решениях КПСС и Советского правительства в качестве одного из основных направлений развития народного хозяйства СССР. Одной из важных задач радиофизики является задача управления электромагнитным излучением, поскольку многие вопросы радиоизмерений, локации, связи не могут быть успешно решены без применения различных методов управления потоком электромагнитного излучения. При решении этих вопросов ' в миллиметровом и субмиллиметровом диапазонах длин волн заслуживают внимания методы управления, использующие оптические свойства полупроводниковой плазмы, характерные для фотонов малой энергии, а именно, механизм поглощения на свободных носителях заряда.
Несмотря на то, что в настоящее время промышленность изготовляет UІП -диоды для модуляции электромагнитного излучения, в миллиметровом особенно в его коротковолновой части, и субмиллиметровом диапазонах, где pit] -диоды неприемлимы, наиболее целесообразны объемные структуры с управляемой электронно-дырочной плазмой, подобно разработанным в настоящей работе, например, пластинка полупроводника, работающая на "просвет" в виде окна или транспаранта с управляемой прозрачностью. При этом увеличивается мощность рассеяния и полоса пропускания.
Поскольку электрофизические свойства плазмы и ее распределение могут меняться в широких пределах под влиянием внешних воздействий, то функциональные возможности такого транспаранта очень велики. Исследованию применения поглощения в плазме для управления излучением посвящено уже большое количество работ.
В настоящее время поглощение электромагнитного излучения
jfla свободных носителях заряда изучено недостаточно. В работах I / I / - / 4 / описаны результаты, полученные за последние 20 лет.

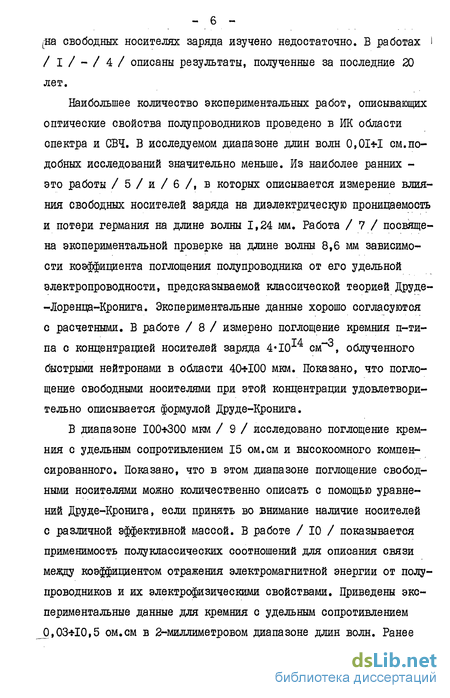

Наибольшее количество экспериментальных работ, описывающих оптические свойства полупроводников проведено в ИК области спектра и СВЧ. В исследуемом диапазоне длин волн 0,0М см.подобных исследований значительно меньше. Из наиболее ранних -это работы / 5 / и / 6 /, в которых описывается измерение влияния свободных носителей заряда на диэлектрическую проницаемость и потери германия на длине волны 1,24 мм. Работа / 7 / посвящена экспериментальной проверке на длине волны 8,6 мм зависимости коэффициента поглощения полупроводника от его удельной электропроводности, предсказываемой классической теорией Друде--Лоренца-Кронига. Экспериментальные данные хорошо согласуются с расчетными. В работе / 8 / измерено поглощение кремния п-ти-
Т4 —Я
па с концентрацией носителей заряда 4*10 см , облученного быстрыми нейтронами в области 40+100 мкм. Показано, что поглощение свободными носителями при этой концентрации удовлетворительно описывается формулой Друде-Кронига.
В диапазоне 100+300 мкм / 9 / исследовано поглощение кремния с удельным сопротивлением 15 ом.см и высокоомного компенсированного. Показано, что в этом диапазоне поглощение свободными носителями можно количественно описать с помощью уравнений Друде-Кронига, если принять во внимание наличие носителей с различной эффективной массой. В работе / 10 / показывается применимость полуклассических соотношений для описания связи между коэффициентом отражения электромагнитной энергии от полупроводников и их электрофизическими свойствами. Приведены экспериментальные данные для кремния с удельным сопротивлением 0,03*10,5 ом.см в 2-миллиметровом диапазоне длин волн. Ранее
.-7.-
(-подобный эксперимент был проведен на длине волны 4 мм / II /. I
Приведенный выше перечень работ свидетельствует о том, что в миллиметровом и субмиллиметровом диапазонах полный спектр не построен даже для германия и кремния.
В исследуемом диапазоне длин волн наиболее целесообразны объемные структуры в виде слоя полупроводника с управляемыми свойствами электронно-дырочной плазмы. Воздействие такого устройства на излучение будет определяться геометрией образца и величиной и законом распределения концентрации носителей заряда в слое. Если распределение неоднородно, то может наблюдаться отклонение луча / 12 / и дифракция / 13 /, / 14 /. Таким образом, слой полупроводника с управляемыми параметрами может служить базовым элементом для построения систем управления потоком электромагнитной энергии. В связи с этим представляет интерес выяснение закономерности изменения коэффициентов пропускания и отражения слоя и их фаз при изменении проводимости полупроводника в исследуемом диапазоне длин волн.

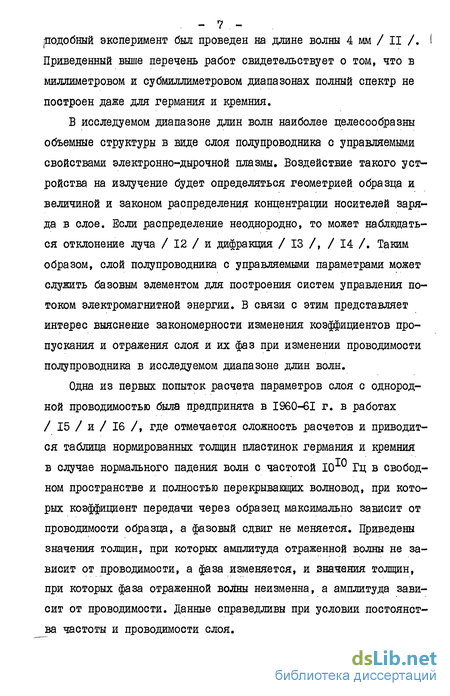

Одна из первых попыток расчета параметров слоя с однородной проводимостью была предпринята в 1960-61 г. в работах / 15 / и / 16 /, где отмечается сложность расчетов и приводится таблица нормированных толщин пластинок германия и кремния в случае нормального падения волн с частотой 10 ^ Гц в свободном пространстве и полностью перекрывающих волновод, при которых коэффициент передачи через образец максимально зависит от проводимости образца, а фазовый сдвиг не меняется. Приведены значения толщин, при которых амплитуда отраженной волны не зависит от проводимости, а фаза изменяется, и значения толщин, при которых фаза отраженной волны неизменна, а амплитуда зависит от проводимости. Данные справедливы при условии постоянства частоты и проводимости слоя.

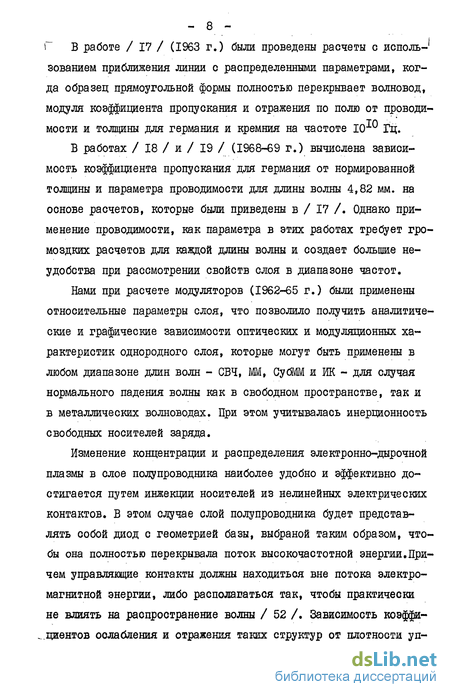

- 8 -Г в работе / 17 / (1963 г.) были проведены расчеты с использованием приближения линии с распределенными параметрами, когда образец прямоугольной формы полностью перекрывает волновод, модуля коэффициента пропускания и отражения по полю от проводимости и толщины для германия и кремния на частоте 10^ Гц.
В работах / 18 / и / 19 / (1968-69 г.) вычислена зависимость коэффициента пропускания для германия от нормированной толщины и параметра проводимости для длины волны 4,82 мм. на основе расчетов, которые были приведены в / 17 /. Однако применение проводимости, как параметра в этих работах требует громоздких расчетов для каждой длины волны и создает большие неудобства при рассмотрении свойств слоя в диапазоне частот.
Нами при расчете модуляторов (1962-65 г.) были применены относительные параметры слоя, что позволило получить аналитические и графические зависимости оптических и модуляционных характеристик однородного слоя, которые могут быть применены в любом диапазоне длин волн - СВЧ, ММ, СубММ и Ж - для случая нормального падения волны как в свободном пространстве, так и в металлических волноводах. При этом учитывалась инерционность свободных носителей заряда.
Изменение концентрации и распределения электронно-дырочной плазмы в слое полупроводника наиболее удобно и эффективно достигается путем инжекции носителей из нелинейных электрических контактов. В этом случае слой полупроводника будет представлять собой диод с геометрией базы, выбраной таким образом, чтобы она полностью перекрывала поток высокочастотной энергии.Причем управляющие контакты должны находиться вне потока электромагнитной энергии, либо располагаться так, чтобы практически не влиять на распространение волны / 52 /. Зависимость коэффициентов ослабления и отражения таких структур от плотности уп-
Гравляющего тока будет определяться не только уровнем инжекции, но и распределением электронно-дырочной плазмы, если расстояние между контактами превышает диффузионную длину носителей заряда. Неоднородное распределение электронно-дырочной плазмы в поглощающем объеме может привести к искривлению фронта падающей волны и, как следствие этого, к дефокусировке луча,фокусировке или отклонению луча в пространстве. Поэтому представляет интерес расчет характеристик модуляторного элемента не только в случае диодов с тонкой базой, но и для диодов с длинной базой.
Распределение концентрации неосновных носителей заряда в базе диода всесторонне рассмотрено для различных условий относительно уровня инжекции, геометрии образца, типа невыпрямляю-щего тылового контакта, концентрации примесей, электрического поля в базе диода и т.п. однако без учета изменения времени жизни носителей от концентрации во время инжекции, поскольку системы нелинейных уравнений, описывающая поведение инжектированных носителей в полупроводник может быть решена аналитически приближенно, при различных ограничениях и многочисленных аппроксимациях, в частности, при условии постоянства времени жизни неосновных носителей заряда. В работе / 23 / отражено состояние вопроса и приведена достаточно полная библиография за последние 20 лет.
Однако, в процессе модуляции концентрация носителей может меняться от малых уровней до высоких, когда необходимо учитывать значительное изменение времени жизни от концентрации носителей. В работе / 24 / проведен расчет распределения концентрации неосновных носителей заряда вдоль базы длинного р-п-п+ -диода, с учетом изменения времени жизни носителей в зависимости от концентрации. Следует заметить, что аналитические методы
- 10 -ірасчета полупроводниковых диодов даже простой геометрической ' формы требуют идеализации процессов, протекающих в базе диода, а результаты обычно имеют громоздкий вид, затрудняющий их интерпретацию и вычисляются обычно численным интегрированием,как это имеет место в работе / 24 /. При исследовании многоэлектродных управляющих диодов и дифракционных элементов или элементов со сложной обработкой поверхности, аналитические методы становятся мало пригодными в расчетах таких структур. Здесь наиболее приемлемым может быть графоаналитический метод расчета, предложенный в работе / 25 / для расчета канальных транзисторов, который дает возможность сравнительно простыми средствами производить расчет сложных конструкций полупроводниковых элементов произвольной геометрической формы с учетом различных эффектов, имеющих место в отдельных участках объема и поверхности полупроводника.
Одним из первых сообщений о поглощении на свободных носителях, инжектируемых в германий п-типа (диапазон коротких Ж волн является статья Гибсона, опубликованная в 1953 г. (1,8* * 12 мкм). / 26 /, а в работе / 27 / описан модулятор для длин волн 1*5 мкм в виде диода с р-п переходом, который при токе 2А вызывал изменение прошедшей мощности ^ 50$. Несколько позже этот метод модуляции стал применяться в диапазоне СВЧ.
На радиофизическом факультете Харьковского Ордена Трудового Красного Знамени и Ордена Дружбы Народов Госуниверситета им.A.M. Горького за период 1960-1967 г. были разработаны и исследованы полупроводниковые объемные амплитудные модуляторы миллиметрового и субмиллиметрового диапазонов на основе диэлектрических волноводов (средняя длина волны 4,1,5, 2, 0,86 мм), на основе металлических волноводов прямоугольного сечения и для квазиоптических линий передачи (средняя длина волны 8...
- II -
рг..0,3 мм), со следующими характеристиками: начальные потери і менее I дБ в миллиметровом диапазоне и не более 3 дБ в субмиллиметровом диапазоне, изменение ослабления *» 20-25 дБ при управляющем токе ~* 50 мА и напряжении питания ~ 1,2-2,5 В, быстродействие 10 кГц на уровне 0,5, ширина полосы + 10$ и шире.
Одновременно в I960 - 62 гг. в зарубежной печати появились сведения о модуляторах миллиметрового диапазона на основе ріп--диодов, которые обычно представляли собой элемент, вытянутый вдоль средней линии волновода / 29 / или стержень, расположенный вдоль тракта / 30 /. В настоящее время имеется большое количество публикаций, посвященных свойствам и применению полупроводниковых модуляторов электромагнитных волн, в том числе несколько монографий и обзоров / 31 / - / 34 /.
Исследования дифракции на свободных носителях зарядов проводилось, в основном, в ближней Ж области на краю собственного поглощения полупроводников, где коэффициент поглощения очень мал даже при высоких концентрациях носителей заряда и дифракция возникает за счет изменения показателя преломления ~ 10 * * 10" , так что решетку можно рассматривать как чисто фазовую а на ее формирование требуются большие мощности. Основное количество исследований посвящено явлению самодифракоди на свето-идуцированных фазовых решетках в различных полу проводниках. Например, / 20 /, / 21 /.
В работах / 12 /, / 13 /, / 35 / описываются некоторые возможности отклонения луча за счет изменения показателя преломления при неоднородном распределении носителей вблизи края собственного поглощения. Появились работы, посвященные исследованию дифракции на фотогенерированных решетках в Si ,Сс/5е, Cd $^х Sex в пленочных волноводах в ближней Ж области (Л^1,05 мкм)/22/,
V 2Ъ /, / 36 /. Решетки здесь сформированы за счет интерферен- ' иди лучей от двух внешних по отношению к волноводу лазеров мощностью МО2 МВт/см2, работающих в импульсном режиме. Получена эффективность дифракции ~ 45$ TMQ моды в волноводе из J а "fy-х ж при протяженности решетки вдоль волновода ->- 10 Я.
Однако следует заметить, что ряд задач может быть решен более эффективно с помощью объемных структур, а не волноводных: -- это задачи управления большими мощностями, получение низких вносимых потерь, управление в системах с дифракционным ограничением, например, при голографической обработке данных и в системах космической связи.
В миллиметровом и субмиллиметровом диапазонах, где поглощение и изменение показателя преломления может быть весьма значительными, полупроводниковые дифракционные структуры следует рассматривать, как амплитудно-фазовые или амплитудные решетки. В работах / 14 /, / 37 /, проводившихся нами в рамках договора о творческом содружестве ХГУ и ИРЭ АН УССР и по НИР 31-76 / 65 /, описаны исследования дифракции миллиметровых волн на объемных структурах с периодически неоднородным распределением электронно-дырочной плазмы в условиях амплитудной модуляции электромагнитной волны, осуществляемой фотогенерацией или инжеквдей из нелинейных контактов неравновесных носителей заряда при малых мощностях управления ( ^* 10 мВт/см2).
Таким образом, из вышеизложенного следует, что несмотря на обилие работ по полупроводниковым модуляторам, вопрос изучен далеко не полностью. В частности, недостаточно экспериментальных данных относительно оптических свойств полупроводников в миллиметровом и субмиллиметровом диапазонах длин волн; нет достаточно полного анализа влияния объемных структур с управляемой электронно-дырочной плазмой на распространение электромаг-
- із -
інитной волны; распространенные приближенные соотношения для малых и больших уровней инжекщи не дают всех решений для условий поглощения и отражения, так как управление может производиться во всем возможном диапазоне уровней инжекции; значительный интерес представляет разработка и исследование многоконтактных управляющих элементов, в том числе в интегральном исполнении, для увеличения эффективности и быстродействия модуляторов, а также для создания дифракционных структур; необходимы исследования влияния поверхности и температуры на характеристики управляющих элементов.
Исследование дифракции электромагнитных волн на неоднородной электронно-дырочной плазме, в ММ и СубММ диапазонах, насколько нам известно не проводилось. Однако такие исследования особенно в объемных структурах, имеет большое значение,поскольку это явление может быть использовано для создания целого класса полупроводниковых приборов с управляемым шагом и формой неоднородности, позволяющих осуществлять анализ, управляемое отклонение, ответвление, фокусировку и т.п.электромагнитного излучения в широком диапазоне спектра.
Решению этих задач и посвящена данная диссертационная работа. Цель - исследование влияния поглощения на свободных носителях заряда и полупроводнике на распространение электромагнитной волны в миллиметровом и субмиллиметровом диапазонах, а также применение полученных результатов для практических целей.
Основными положениями работы, выносимыми на защиту, являются следующие:
I. Методика расчета характеристик модуляторных и дифракционных структур с распределением электронно-дырочной плазмы,регулируемым фотоинжекцией или инжекцией из системы нелинейных переходов.
\~ - Расчет в приближении геометрической оптики основных ха- I рактеристик дифракционного элемента в виде слоя полупроводника с периодически неоднородной электронно-дырочной плазмой, представляющего собой амплитудную синусоидальную решетку.
Расчет ослабления и коэффициента отражения модуляторного элемента в виде диода с тонкой базой от плотности управляющего тока через р-п переход для малых и больших уровней инжекции.
Построение метода расчета зависимости концентрации носителей заряда, ослабления и коэффициента отражения от плотности тока, протекающего через р-п переход и расстояния от р-п перехода с учетом зависимости времени жизни от концентрации носителей заряда и влияния электрического поля на длину диффузии, позволяющего производить расчет сложных конструкций диодов и модуляторных элементов с любой протяженностью базы и полупроводниковых дифракционных элементов с учетом различных эффектов, имеющих место в отдельных участках базы и прилегающей к ним поверхности полупроводника..
Конструкции и технология полупроводниковых амплитудных модуляторов миллиметровых и субмиллиметровых волн и результаты экспериментального исследования в диапазоне температур от комнатной до азотной.
2. Разработаны и исследованы реальные многоконтактные полупроводниковые структуры определены пути и разработаны способы увеличить эффективность и быстродействие модуляторов при одновременном обеспечении значительных размеров элемента, а также создавать различные дифракционные устройства с управляемыми свойствами, работа которых обусловлена расположением групп контактов или последовательностью их включения.
- Мозаичная структура, имеющая на боковых поверхностях пла
стинки полупроводника систему р-п переходов, которые при подаче
- 15 -управляющего напряжения на торцевые контакты работают одним ( краем как инжектор, а другим как коллектор неосновных носителей.
- Структура с индуктивной микродроссельной развязкой, в ко
торой с целью развязки управляемого и управляющего сигналов,
р-п переходы и невыпрямляющие контакты могут быть выполнены в
виде змеевидных спиралей, расположенных на одной стороне или
на двух противолежащих сторонах полупроводниковой пластины.При большом количестве спиралей возможна модуляция широких пучков с произвольной поляризацией.
Слоистая структура в виде стопы из плоских тонких диодов. Значительное увеличение быстродействия обеспечивается за счет управления концентрацией носителей не по всему объему базового слоя, а только вблизи р-п перехода (поглощающая "стенка").
Структура с решеткой малых контактов в объеме на основе эпитаксиального кремния.
3. Результаты исследования дифракции электромагнитной волны в ММ диапазоне длин волн на неоднородной электронно-дырочной плазме в германии.
- Конструкции и технология изготовления полупроводниковых
дифракционных элементов.
^ -
Метод фотоклиброваиного точечного зонда для определения концентрации неравновесных носителей заряда в полупроводнике.
Результаты экспериментального исследования дифракции электромагнитной волны на периодически неоднородной фотогене-рированной электронно-дырочной плазме в германии.
Дифракционные свойства полупроводникового элемента с периодически неоднородной плазмой, управляемой инжекщей из системы р-п переходов, у которых изменение шага осуществлялось переключением управляющего сигнала между различными группами
ф-п переходов.
Фокусирующие свойства полупроводникового элемента в виде слоя полупроводника с линейно неоднородной электронно-дырочной плазмой, распределенной по закону зонной пластинки Френеля. Возможность управления фокусным расстоянием.
Управляемые фокусирующие свойства полупроводниковой зонной пластинки Френеля.
Работа состоит из введения, четырех глав, заключения и 10 приложений. Объем работы 150 стр.текста, 13 таблиц, 100 ри- ; сунков, 87 наименований цитированной литературы.
В первой главе рассмотрены основные соотношения, характеризующие распространение электромагнитной волны при поглощении на свободных носителях заряда и рассчитаны основные оптические коэффициенты от частоты и проводимости в миллиметровом и субмиллиметровом диапазоне для германия. Даны рекомендации по выбору полупроводникового материала для модуляторных дифракционных элементов.
Проведен расчет зависимости коэффициентов отражения и пропускания и их фаз, а также начальных потерь и коэффициентов модуляции прошедшей и отраженной волны от параметров однородного слоя полупроводника с управляемой проводимостью для случая падения плоской электромагнитной волны в миллиметровом и субмиллиметровом диапазоне длин волн. Учитывалась инерционность свободных носителей заряда. Рассмотрены частотные характеристики слоя и условия его согласования.
Проведен расчет изменения коэффициентов отражения и пропуск кания слоя, от плотности тока, когда управление осуществляется инжекцией из р-п перехода. Для учета влияния изменения времени жизни носителей заряда от их концентрации и влияния электрического поля на длину диффузии использовался метод последовательных
приближений. Этот метод позволяет проводить расчет сложных конструкций диодов и модуляторных элементов с учетом дефектов в базе и на поверхности.
Для слоя германия с периодически неоднородным распределением электронно-дырочной плазмы проведен расчет интенсивности нулевого максимума прошедшей волны, эффективности дифракции в прошедших и отраженных лучах, интенсивности зеркально отраженной волны, для прошедшей и отраженной волны в зависимости от относительной толщины слоя полупроводника, проводимости и фактора конкретности. Вторая глава посвящена экспериментальному исследованию поглощения и отражения слоя германия с управляемой проводимостью, а так же разработке и исследованию амплитудных модуляторов для различных видов тракта в миллиметровом и субмиллиметровом диапазонах длин волн. Описаны конструкции и технология. Проведены экспериментальные исследования характеристик двухконтактных модуляторных элементов - ослабления, отражения,-от плотности тока через р-п переход, распределения концентрации неравновесных носителей заряда, геометрии базы, состояния поверхности, температуры и частоты управляющего сигнала.
В третьей главе описаны результаты разработки и исследования многоконтактных структур, обеспечивающих высокое быстродействие и эффективность управления в том числе и в трактах относительно большого поперечного сечения.
Четвертая глава посвящена исследованию дифракции электромагнитной волны миллиметрового диапазона на неоднородной фото-генерированной или инжектированной из р-п переходов электронно-дырочной плазме и применению в системах управления. Такие исследования в миллиметровом диапазоне проводятся, по-видимому впервые.
В заключении обсуждаются основные результаты проведенных ис-
- 18 -Следований, выводы, рекомендации, а также указаны перспективы ' дальнейших исследований.
В приложениях описаны конструкции полупроводниковых модуляторов в различных видах тракта и некоторые возможности их применения для стабилизации уровня мощности и визуализации изображений в ММ и СубММ волнах.
Результаты работы докладывались и обсуждались на Ш Всесоюзной конференции МВО/. СССР по радиоэлектронике. Киев, 1959 г., ІУ Всесоюзной конференции МВО СССР по радиоэлектронике, Харьков I960 г., I Всесоюзной научно-техническом совещании по радиоизмерительной технике, Москва 1961 г., Всесоюзной научно-технической конференции по радиотехническим измерениям, Новосибирск, 1967 г., научно-техническом семинаре по вопросам техники ММ и СубММ волн, Москва 1963 г., Всесоюзном семинаре по технике ММ и СубММ волн, Харьков 1972 г., научно-технических конференциях профессорско-преподавательского состава ІШ ХГУ в 1970 - 1983 г.г.
Основные положения диссертации опубликованы в / 14,37,49, 51,52,63,64,71-73,81-83,85-87 /.
