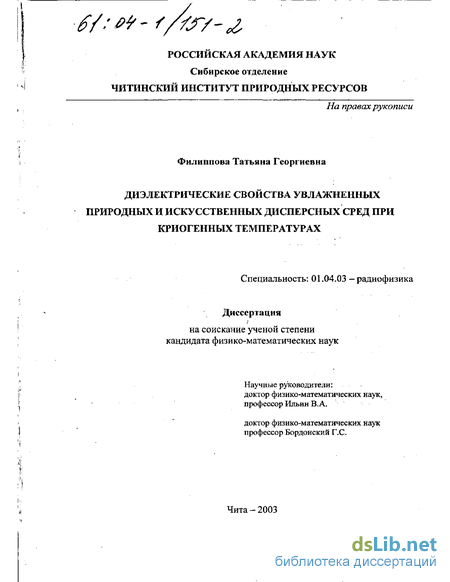

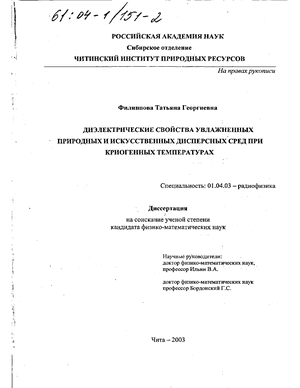

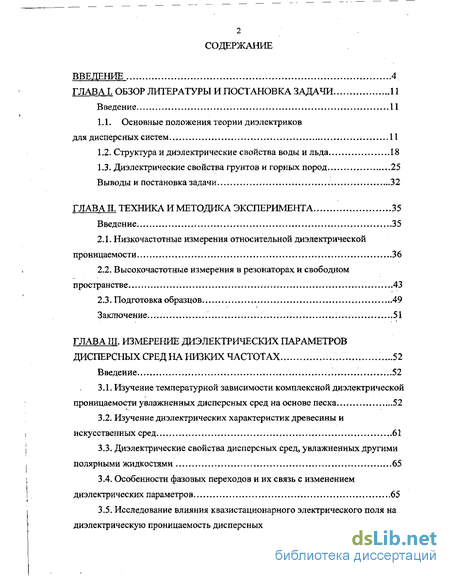

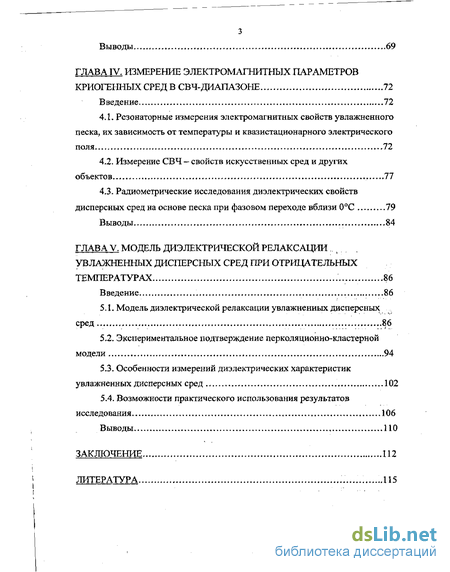

Содержание к диссертации
Введение
ГЛАВА I. Обзор литературы и постановка задачи 11
Введение 11
1.1. Основные положения теории диэлектриков для дисперсных систем 11
1.2. Структура и диэлектрические свойства воды и льда 18
1.3. Диэлектрические свойства грунтов и горных пород 25
Выводы и постановка задачи 32
ГЛАВА II. Техника и методика эксперимента ...35
Введение 35
2.1. Низкочастотные измерения относительной диэлектрической проницаемости ...36
2.2. Высокочастотные измерения в резонаторах и свободном пространстве 43
2.3. Подготовка образцов 49
Заключение 51
ГЛАВА III. Измерение диэлектрических параметров дисперсных сред на низких частотах 52
Введение ...52
3.1. Изучение температурной зависимости комплексной диэлектрической проницаемости увлажненных дисперсных сред на основе песка 52
3.2. Изучение диэлектрических характеристик древесины и искусственных сред 61
3.3. Диэлектрические свойства дисперсных сред, увлажненных другими полярными жидкостями 65
3.4. Особенности фазовых переходов и их связь с изменением диэлектрических параметров 65
3.5. Исследование влияния квазистационарного электрического поля на диэлектрическую проницаемость дисперсных сред 68
ГЛАВА IV. Измерение электромагнитных параметров криогенных сред в СВЧ-диапазоне 72
Введение 72
4.1. Резонаторные измерения электромагнитных свойств увлажненного песка, их зависимость от температуры и квазистационарного электрического поля 72
4.2. Измерение СВЧ — свойств искусственных сред и других объектов 77
4.3. Радиометрические исследования диэлектрических свойств дисперсных сред на основе песка при фазовом переходе вблизи 0С 79
Выводы 84
ГЛАВА V. Модель диэлектрической релаксации увлажненных дисперсных сред при отрицательных температурах 86
Введение 86
5.1. Модель диэлектрической релаксации увлажненных дисперсных сред.. ...86
5.2. Экспериментальное подтверждение перколяционно-кластерной модели 94
5.3. Особенности измерений диэлектрических характеристик увлажненных дисперсных сред 102
5.4. Возможности практического использования результатов исследования 106
Выводы 110
Заключение 112
Литература 115
- Структура и диэлектрические свойства воды и льда
- Высокочастотные измерения в резонаторах и свободном пространстве
- Изучение диэлектрических характеристик древесины и искусственных сред
- Исследование влияния квазистационарного электрического поля на диэлектрическую проницаемость дисперсных сред
Введение к работе

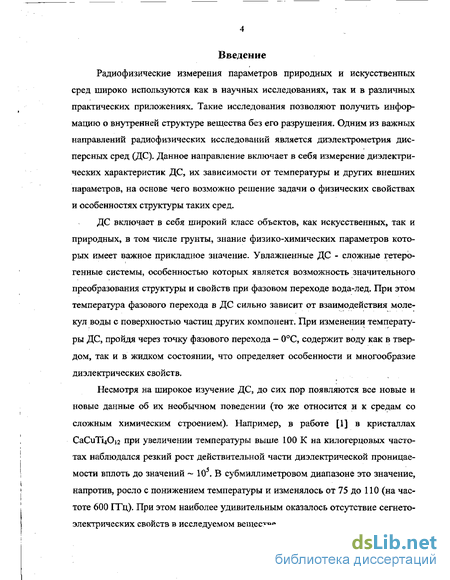

Радиофизические измерения параметров природных и искусственных сред широко используются как в научных исследованиях, так и в различных практических приложениях. Такие исследования позволяют получить информацию о внутренней структуре вещества без его разрушения. Одним из важных направлений радиофизических исследований является диэлектрометрия дисперсных сред (ДС). Данное направление включает в себя измерение диэлектрических характеристик ДС, их зависимости от температуры и других внешних параметров, на основе чего возможно решение задачи о физических свойствах и особенностях структуры таких сред.
ДС включает в себя широкий класс объектов, как искусственных, так и природных, в том числе грунты, знание физико-химических параметров которых имеет важное прикладное значение. Увлажненные ДС - сложные гетерогенные системы, особенностью которых является возможность значительного преобразования структуры и свойств при фазовом переходе вода-лед. При этом температура фазового перехода в ДС сильно зависит от взаимодействия молекул воды с поверхностью частиц других компонент. При изменении температуры ДС, пройдя через точку фазового перехода — 0С, содержит воду как в твердом, так и в жидком состоянии, что определяет особенности и многообразие диэлектрических свойств.
Несмотря на широкое изучение ДС, до сих пор появляются все новые и новые данные об их необычном поведении (то же относится и к средам со сложным химическим строением). Например, в работе [1] в кристаллах CaCuTi40i2 при увеличении температуры выше 100 К на килогерцовых частотах наблюдался резкий рост действительной части диэлектрической проницаемости вплоть до значений - 105. В субмиллиметровом диапазоне это значение, напротив, росло с понижением температуры и изменялось от 75 до 110 (на частоте 600 ГГц). При этом наиболее удивительным оказалось отсутствие сегнето-электрических свойств в исследуемом веществе.

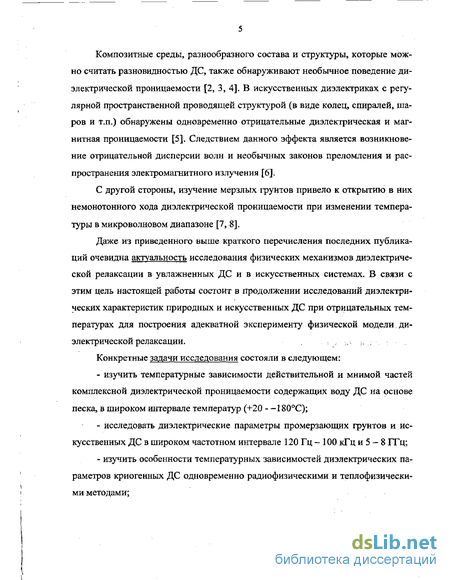

Композитные среды, разнообразного состава и структуры, которые можно считать разновидностью ДС, также обнаруживают необычное поведение диэлектрической проницаемости [2, 3, 4]. В искусственных диэлектриках с регулярной пространственной проводящей структурой (в виде колец, спиралей, шаров и т.п.) обнаружены одновременно отрицательные диэлектрическая и магнитная проницаемости [5]. Следствием данного эффекта является возникновение отрицательной дисперсии волн и необычных законов преломления и распространения электромагнитного излучения [6].
С другой стороны, изучение мерзлых грунтов привело к открытию в них немонотонного хода диэлектрической проницаемости при изменении температуры в микроволновом диапазоне [7, 8].
Даже из приведенного выше краткого перечисления последних публика
ций очевидна актуальность исследования физических механизмов диэлектриче
ской релаксации в увлажненных ДС и в искусственных системах. В связи с
этим цель настоящей работы состоит в продолжении исследований диэлектри
ческих характеристик природных и искусственных ДС при отрицательных тем
пературах для построения адекватной эксперименту физической модели, ди
электрической релаксации. :, . ;
Конкретные задачи исследования состояли в следующем:
изучить температурные зависимости действительной и мнимой частей комплексной диэлектрической проницаемости содержащих воду ДС на основе песка, в широком интервале температур (+20 - -180С);
исследовать диэлектрические параметры промерзающих грунтов и искусственных ДС в широком частотном интервале 120 Гц - 100 кГц и 5 — 8 ГГц;
изучить особенности температурных зависимостей диэлектрических параметров криогенных ДС одновременно радиофизическими и теплофизически-ми методами;
- определить характерные механизмы диэлектрической релаксации для объяснения аномалий низкочастотных и микроволновых электромагнитных свойств криогенных ДС.

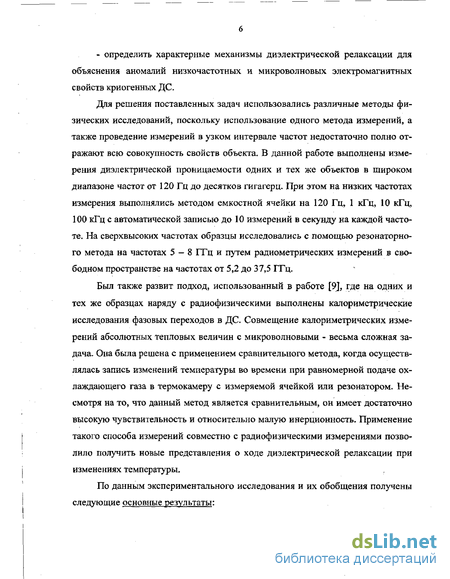

Для решения поставленных задач использовались различные методы физических исследований, поскольку использование одного метода измерений, а также проведение измерений в узком интервале частот недостаточно полно отражают всю совокупность свойств объекта. В данной работе выполнены измерения диэлектрической проницаемости одних и тех же объектов в широком диапазоне частот от 120 Гц до десятков гигагерц. При этом на низких частотах измерения выполнялись методом емкостной ячейки на 120 Гц, 1 кГц, 10 кГц, 100 кГц с автоматической записью до 10 измерений в секунду на каждой частоте. На сверхвысоких частотах образцы исследовались с помощью резонаторного метода на частотах 5 — 8 ГГц и путем радиометрических измерений в свободном пространстве на частотах от 5,2 до 37,5 ГГц.
Был также развит подход, использованный в работе [9], где на одних и тех же образцах наряду с радиофизическими выполнены калориметрические исследования фазовых переходов в ДС. Совмещение калориметрических измерений абсолютных тепловых величин с микроволновыми - весьма сложная задача. Она была решена с применением сравнительного метода, когда осуществлялась запись изменений температуры во времени при равномерной подаче охлаждающего газа в термокамеру с измеряемой ячейкой или резонатором. Несмотря на то, что данный метод является сравнительным, он имеет достаточно высокую чувствительность и относительно малую инерционность. Применение такого способа измерений совместно с радиофизическими измерениями позволило получить новые представления о ходе диэлектрической релаксации при изменениях температуры.
По данным экспериментального исследования и их обобщения получены следующие основные результаты:

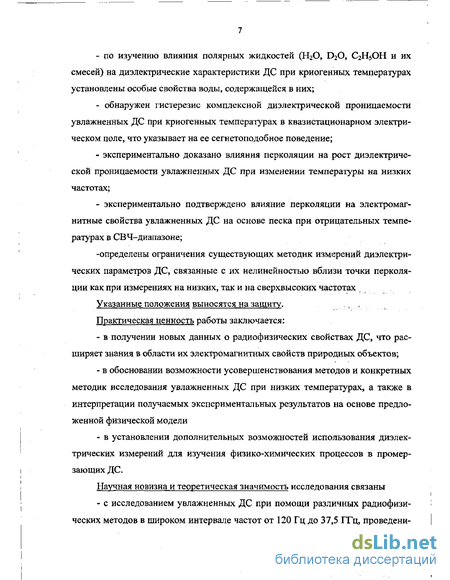

по изучению влияния полярных жидкостей (НгО, D2O, С2Н5ОН и их смесей) на диэлектрические характеристики ДС при криогенных температурах установлены особые свойства воды, содержащейся в них;
обнаружен гистерезис комплексной диэлектрической проницаемости увлажненных ДС при криогенных температурах в квазистационарном электрическом поле, что указывает на ее сегнетоподобное поведение;
экспериментально доказано влияния перколяции на рост диэлектрической проницаемости увлажненных ДС при изменении температуры на низких частотах;
экспериментально подтверждено влияние перколяции на электромагнитные свойства увлажненных ДС на основе песка при отрицательных температурах в СВЧ-диапазоне;
-определены ограничения существующих методик измерений диэлектрических параметров ДС, связанные с их нелинейностью вблизи точки перколяции как при измерениях на низких, так и на сверхвысоких частотах
Указанные положения выносятся на защиту. ...,,.
Практическая ценность работы заключается:
в получении новых данных о радиофизических свойствах ДС, что расширяет знания в области их электромагнитных свойств природных объектов;
в обосновании возможности усовершенствования методов и конкретных методик исследования увлажненных ДС при низких температурах, а также в интерпретации получаемых экспериментальных результатов на основе предложенной физической модели
в установлении дополнительных возможностей использования диэлектрических измерений для изучения физико-химических процессов в промерзающих ДС.
Научная новизна и теоретическая значимость исследования связаны
- с исследованием увлажненных ДС при помощи различных радиофизи
ческих методов в широком интервале частот от 120 Гц до 37,5 ГГц, проведени-

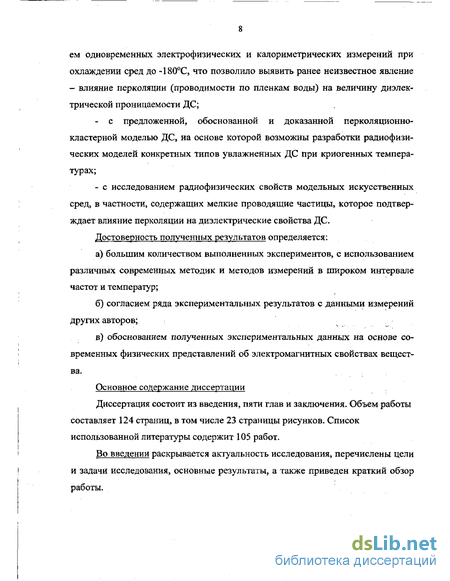

ем одновременных электрофизических и калориметрических измерений при охлаждении сред до -180С, что позволило выявить ранее неизвестное явление - влияние перколяции (проводимости по пленкам воды) на величину диэлектрической проницаемости ДС;
- с предложенной, обоснованной и доказанной перколяционно-
кластерной моделью ДС, на основе которой возможны разработки радиофизи
ческих моделей конкретных типов увлажненных ДС при криогенных темпера
турах;
- с исследованием радиофизических свойств модельных искусственных
сред, в частности, содержащих мелкие проводящие частицы, которое подтвер
ждает влияние перколяции на диэлектрические свойства ДС.
Достоверность полученных результатов определяется:
а) большим количеством выполненных экспериментов, с использованием
различных современных методик и методов измерений в широком интервале
частот и температур;
б) согласием ряда экспериментальных результатов с данными измерений
других авторов;
в) обоснованием полученных экспериментальных данных на основе со
временных физических представлений об электромагнитных свойствах вещест
ва.
Основное содержание диссертации
Диссертация состоит из введения, пяти глав и заключения. Объем работы составляет 124 страниц, в том числе 23 страницы рисунков. Список использованной литературы содержит 105 работ.
Во введении раскрывается актуальность исследования, перечислены цели и задачи исследования, основные результаты, а также приведен краткий обзор работы.

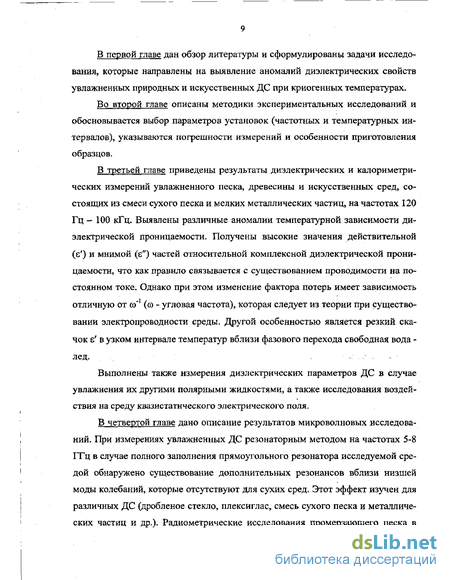

В первой главе дан обзор литературы и сформулированы задачи исследования, которые направлены на выявление аномалий диэлектрических свойств увлажненных природных и искусственных ДС при криогенных температурах.
Во второй главе описаны методики экспериментальных исследований и обосновывается выбор параметров установок (частотных и температурных интервалов), указываются погрешности измерений и особенности приготовления образцов.
В третьей главе приведены результаты диэлектрических и калориметрических измерений увлажненного песка, древесины и искусственных сред, состоящих из смеси сухого песка и мелких металлических частиц, на частотах 120 Гц — 100 кГц. Выявлены различные аномалии температурной зависимости диэлектрической проницаемости. Получены высокие значения действительной (є') и мнимой (є") частей относительной комплексной диэлектрической проницаемости, что как правило связывается с существованием проводимости на постоянном токе. Однако при этом изменение фактора потерь имеет зависимость отличную от со*1 (со - угловая частота), которая следует из теории при существовании электропроводности среды. Другой особенностью является резкий скачок є' в узком интервале температур вблизи фазового перехода свободная вода -лед. .
Выполнены также измерения диэлектрических параметров ДС в случае увлажнения их другими полярными жидкостями, а также исследования воздействия на среду квазистатического электрического поля,
В четвертой главе дано описание результатов микроволновых исследований. При измерениях увлажненных ДС резонаторным методом на частотах 5-8 ГГц в случае полного заполнения прямоугольного резонатора исследуемой средой обнаружено существование дополнительных резонансов вблизи низшей моды колебаний, которые отсутствуют для сухих сред. Этот эффект изучен для различных ДС (дробленое стекло, плексиглас, смесь сухого песка и металлических частиц и др.). Радиометрические исследования промерзающего песка в
свободном пространстве на частоте 5,2, 13,5 и 37,5 ГГц выявили некоторые отклонения от обычных представлений теории диэлектрических свойств смесей.
В пятой главе обобщены результаты низкочастотных и микроволновых измерений и предложена физическая модель диэлектрической релаксации увлажненных ДС.
Объяснение низкочастотных и микроволновых аномалий, исследованных
в данной работе, наилучшим образом выполняется в рамках единой модели, ко
торой на наш взгляд является перколяционно-кластерная модель. Согласно этой
модели низкочастотные аномалии диэлектрических характеристик увлажнен
ных ДС могут быть объяснены высокой восприимчивостью среды в точке пер-
коляции. Появление дополнительных резонансов в микроволновых спектрах
объясняются наличием в ДС отрицательной дисперсии, что было проверено в
модельных экспериментах. Предполагается, что отрицательная дисперсия в
мерзлой среде связана с перколяционными кластерами, создающими простран
ственную дисперсию. . ;
В заключении сформулированы основные результаты работы и сделаны выводы.
Апробация работы. Основные результаты диссертационного исследования были представлены на: Всероссийской научной конференции «Дистанционное зондирование земных покровов и атмосферы аэрокосмическими методами» в г. Муроме (2001 г); XX Всероссийской конференции по распространению радиоволн в г. Н. Новгороде (2002 г); Международной конференции по физике внутренних водоемов в г. Петрозаводске (2003 г); научных сессиях ЗабГПУ по итогам научно-исследовательской работы (2000, 2002, 2003 гг); научных семинарах лаборатории геофизики криогенеза ЧИПР СО РАН, ИКИ РАН и Mill У.
По теме диссертации опубликовано 9 работ.
