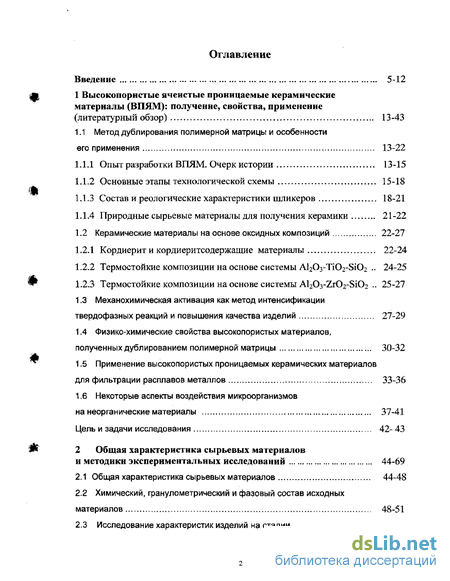

1 Высокопористые ячеистые проницаемые керамические материалы (ВПЯМ): получение, свойства, применение (литературный обзор) 13-43
1.1 Метод дублирования полимерной матрицы и особенности его применения 13-22
1.1.1 Опыт разработки ВПЯМ. Очерк истории 13-15
1.1.2 Основные этапы технологической схемы 15-18
1.1.3 Состав и реологические характеристики шликеров 18-21
1.1.4 Природные сырьевые материалы для получения керамики 21 -22
1.2 Керамические материалы на основе оксидных композиций 22-27
1.2.1 Кордиерит и кордиеритсодержащие материалы 22-24
1.2.2 Термостойкие композиции на основе системы Al203-Ti02-Si02 24-25
1.2.3 Термостойкие композиции на основе системы Al203-Zr02-Si02 25-27
1.3 Механохимическая активация как метод интенсификации твердофазных реакций и повышения качества изделий 27-29
1.4 Физико-химические свойства высокопористых материалов, полученных дублированием полимерной матрицы 30-32
1.5 Применение высокопористых проницаемых керамических материалов для фильтрации расплавов металлов 33-36
1.6 Некоторые аспекты воздействия микроорганизмов на неорганические материалы 37-41
Цель и задачи исследования 42- 43
2 Общая характеристика сырьевых материалов и методики экспериментальных исследований 44-69
2.1 Общая характеристика сырьевых материалов 44-48
2.2 Химический, гранулометрический и фазовый состав исходных материалов 48-51

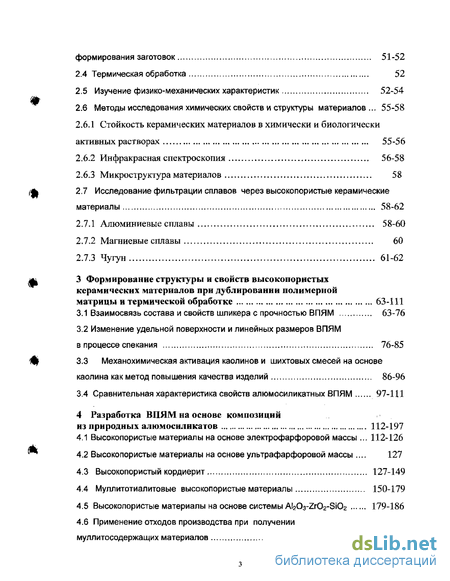

2.3 Исследование характеристик изделий на стадии формирования заготовок 51-52
2.4 Термическая обработка 52
2.5 Изучение физико-механических характеристик 52-54
2.6 Методы исследования химических свойств и структуры материалов... 55-58
2.6.1 Стойкость керамических материалов в химически и биологически активных растворах 55-56
2.6.2 Инфракрасная спектроскопия 56-58
2.6.3 Микроструктура материалов 58
ф 2.7 Исследование фильтрации сплавов через высоко пор истые керамические материалы 58-62
2.7.1 Алюминиевые сплавы 58-60
2.7.2 Магниевые сплавы 60
2.7.3 Чугун 61-62
3 Формирование структуры и свойств высокопористых керамических материалов при дублировании полимерной матрицы и термической обработке 63-111
3.1 Взаимосвязь состава и свойств шликера с прочностью ВПЯМ 63-76
3.2 Изменение удельной поверхности и линейных размеров ВПЯМ в процессе спекания 76-85
3.3 Механохимическая активация каолинов и шихтовых смесей на основе каолина как метод повышения качества изделий 86-96
3.4 Сравнительная характеристика свойств алюмосиликатных ВПЯМ 97-111
4 Разработка ВПЯМ на основе композиций из природных алюмосиликатов 112-197
4.1 Высокопористые материалы на основе электрофарфоровой массы 112-126
4.2 Высоко пористые материалы на основе ультрафарфоровой массы . 127
4.3 Высокопористый кордиерит 127-149
4.4 Муллитотиалитовые высокопористые материалы 150-179
4.5 Высокопористые материалы на основе системы Al2O3-Zr02-Si02 179-186
4.6 Применение отходов производства при получении муллитосодержащих материалов 186-197
5 Влияние фильтров из керамических ВПЯМ на структуру и свойства сплавов 198-252
5.1 Фильтрация алюминиевых сплавов 198-229
Ш 5.2 Фильтрация магниевых сплавов 230-233
5.3 Фильтрация природного урана 233-237
5.4 Эффективность применения пенокерамических фильтров при фильтрации чугуна 237-252
6 Изучение биоструктурирования поверхности керамических материалов при участии алканотрофных микроорганизмов (на примере ВПЯМ) 253-282
6.1 Влияние алканотрофных микроорганизмов на потерю массы и прочность алюмосиликатных ВПЯМ 253-257
6.2 Изменение структуры алюмосиликатных материалов в присутствии родококков 257-267
6.3 ИК-спектры и физико-механические характеристики кварцевого стекла фк после обработки актинобактериями рода Rhodococcus sensu stricto 268-274
6.4 ИК-спектры и физико-механические характеристики кварцевого стекла после обработки бактериальной взвесью в солевых растворах 275-282
Основные выводы 283-285
Список использованных источников 286-312
- Керамические материалы на основе оксидных композиций
- Исследование характеристик изделий на стадии формирования заготовок
- Изменение удельной поверхности и линейных размеров ВПЯМ в процессе спекания
- Высоко пористые материалы на основе ультрафарфоровой массы
Введение к работе

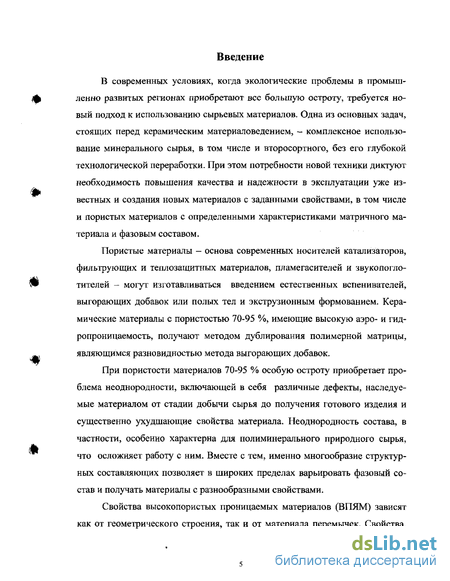

В современных условиях, когда экологические проблемы в промыш-ленно развитых регионах приобретают все большую остроту, требуется новый подход к использованию сырьевых материалов. Одна из основных задач, стоящих перед керамическим материаловедением, — комплексное использование минерального сырья, в том числе и второсортного, без его глубокой технологической переработки. При этом потребности новой техники диктуют необходимость повышения качества и надежности в эксплуатации уже известных и создания новых материалов с заданными свойствами, в том числе и пористых материалов с определенными характеристиками матричного материала и фазовым составом.
Пористые материалы — основа современных носителей катализаторов, фильтрующих и теплозащитных материалов, пламегасителей и звукопогло-тителей - могут изготавливаться введением естественных вспенивателей, выгорающих добавок или полых тел и экструзионным формованием. Керамические материалы с пористостью 70-95 %, имеющие высокую аэро- и гидропроницаемость, получают методом дублирования полимерной матрицы, являющимся разновидностью метода выгорающих добавок.
При пористости материалов 70-95 % особую остроту приобретает проблема неоднородности, включающей в себя различные дефекты, наследуемые материалом от стадии добычи сырья до получения готового изделия и существенно ухудшающие свойства материала. Неоднородность состава, в частности, особенно характерна для полиминерального природного сырья, что осложняет работу с ним. Вместе с тем, именно многообразие структурных составляющих позволяет в широких пределах варьировать фазовый состав и получать материалы с разнообразными свойствами.

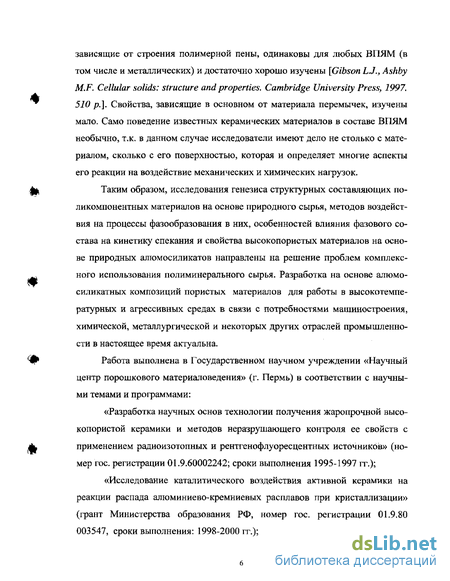

Свойства высокопористых проницаемых материалов (ВПЯМ) зависят как от геометрического строения, так и от материала перемычек. Свойства, зависящие от строения полимерной пены, одинаковы для любых ВПЯМ (в том числе и металлических) и достаточно хорошо изучены [Gibson LJ., Ashby M.F. Cellular solids: structure and properties. Cambridge University Press, 1997. 510 p.]. Свойства, зависящие в основном от материала перемычек, изучены мало. Само поведение известных керамических материалов в составе ВПЯМ необычно, т.к. в данном случае исследователи имеют дело не столько с материалом, сколько с его поверхностью, которая и определяет многие аспекты его реакции на воздействие механических и химических нагрузок. |^ Таким образом, исследования генезиса структурных составляющих по- ликомпонентных материалов на основе природного сырья, методов воздействия на процессы фазообразования в них, особенностей влияния фазового состава на кинетику спекания и свойства высокопористых материалов на основе природных алюмосиликатов направлены на решение проблем комплекс- ^ ного использования полиминерального сырья. Разработка на основе алюмо- силикатных композиций пористых материалов для работы в высокотемпературных и агрессивных средах в связи с потребностями машиностроения, химической, металлургической и некоторых других отраслей промышленности в настоящее время актуальна.
Щ* Работа выполнена в Государственном научном учреждении «Научный центр порошкового материаловедения» (г. Пермь) в соответствии с научными темами и программами: «Разработка научных основ технологии получения жаропрочной высокопористой керамики и методов неразрушающего контроля ее свойств с jk применением радиоизотопных и рентгенофлуоресцентных источников» (но- мер гос. регистрации 01.9.60002242; сроки выполнения 1995-1997 гг.); «Исследование каталитического воздействия активной керамики на реакции распада алюминиево-кремниевых расплавов при кристаллизации» (грант Министерства образования РФ, номер гос. регистрации 01.9.80 003547, сроки выполнения: 1998-2000 гг.); «Разработка технологий получения новых керамических порошков и материалов на их основе» (номер гос. регистрации 01.9.80 010038; сроки выполнения; 1998-1999 гг.); «Процессы консолидации и межфазного взаимодействия в оксидно- нитридных системах» (номер гос. регистрации 01.20.00 05393, сроки выполнения: 2000-2004 гг.);
Федеральная целевая программа «Интеграция» «Решение комплексных фундаментальных и прикладных проблем освоения минерально-сырьевой ба- |^ зы, создания научных основ химических и биологических технологий, мате- матического моделирования для проектирования новых материалов с улучшенными физико-механическими характеристиками» (сроки выполнения: 2002-2006 гг.).
Исследования по тематике диссертации проводились при выполнении А договоров на НИОКР с ОАО «Мотовилихинские заводы» (г. Пермь); ОАО «Чепецкий механический завод» (г. Глазов); АО «Соликамский магниевый завод» (г. Соликамск), ОАО «АвтоВАЗ» (г. Тольятти),

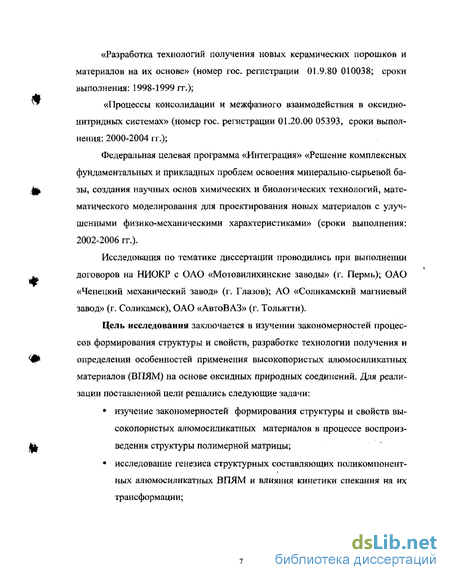

Цель исследования заключается в изучении закономерностей процессов формирования структуры и свойств, разработке технологии получения и

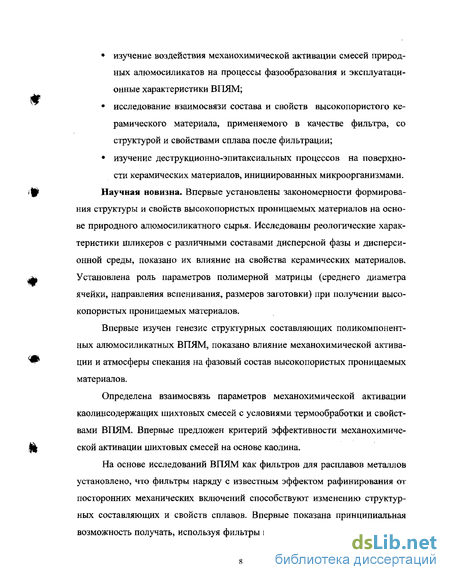

ЩЬ определении особенностей применения высокопористых алюмосиликатных материалов (ВПЯМ) на основе оксидных природных соединений. Для реализации поставленной цели решались следующие задачи: изучение закономерностей формирования структуры и свойств вы сокопористых алюмосиликатных материалов в процессе воспроиз- || ведения структуры полимерной матрицы; исследование генезиса структурных составляющих поликомпонент ных алюмосиликатных ВПЯМ и влияния кинетики спекания на их трансформации; изучение воздействия механохимической активации смесей природных алюмосиликатов на процессы фазообразования и эксплуатационные характеристики ВПЯМ; исследование взаимосвязи состава и свойств высокопористого керамического материала, применяемого в качестве фильтра, со структурой и свойствами сплава после фильтрации; изучение деструкционно-эпитаксиальных процессов на поверхности керамических материалов, инициированных микроорганизмами. >Ф Научная новизна. Впервые установлены закономерности формирова- ния структуры и свойств высокопористых проницаемых материалов на основе природного алюмосиликатного сырья. Исследованы реологические характеристики шликеров с различными составами дисперсной фазы и дисперсионной среды, показано их влияние на свойства керамических материалов. ф Установлена роль параметров полимерной матрицы (среднего диаметра ячейки, направления вспенивания, размеров заготовки) при получении высокопористых проницаемых материалов.
Впервые изучен генезис структурных составляющих поликомпонентных алюмосиликатных ВПЯМ, показано влияние механохимической актива- ^ ции и атмосферы спекания на фазовый состав высокопористых проницаемых материалов.
Определена взаимосвязь параметров механохимической активации каолинсодержащих шихтовых смесей с условиями термообработки и свойствами ВПЯМ. Впервые предложен критерий эффективности механохимиче- fo ской активации шихтовых смесей на основе каолина.
На основе исследований ВПЯМ как фильтров для расплавов металлов установлено, что фильтры наряду с известным эффектом рафинирования от посторонних механических включений способствуют изменению структурных составляющих и свойств сплавов. Впервые показана принципиальная возможность получать, используя фильтры из керамических ВПЯМ, не толь- ко более чистые и гомогенные сплавы, но и сплавы с различным и регулируемым составом.
Впервые изучено воздействие алканотрофных микроорганизмов (родо- кокков) на поверхность алюмосиликатных материалов (на примере ВПЯМ).
Впервые показано, что при наличии источника углерода родококки интенси фицируют процессы изоморфного замещения в группах [-SiO^ или [-АЮ4] с образованием новых кристаллических фаз, а объектом атаки микроорганиз мов становится прежде всего стеклофаза материала. ,ш Практическая значимость. Разработаны технологии получения высо- копористых муллитокремнеземистых, муллитокорундовых и муллитовых материалов с термостойкими добавками.

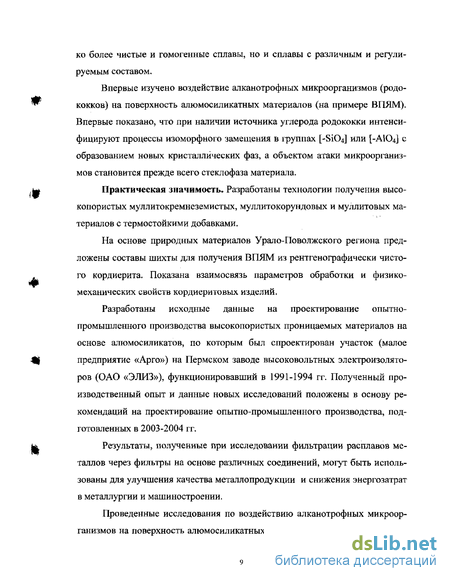

На основе природных материалов Урало-Поволжского региона предложены составы шихты для получения ВПЯМ из рентгенографически чисто- . го кордиерита. Показана взаимосвязь параметров обработки и физико- механических свойств кордиеритовых изделий.
