Введение к работе

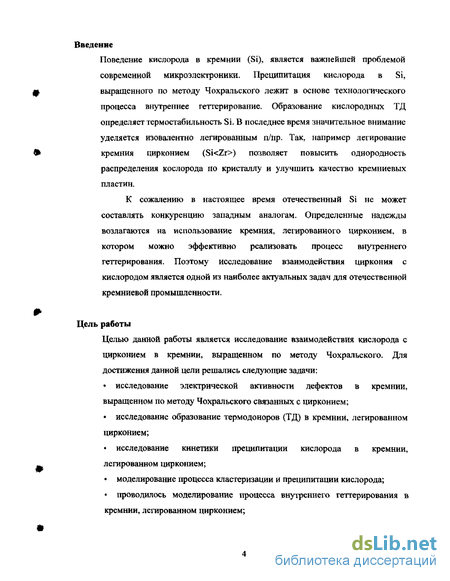

Поведение кислорода в кремнии (Si), является важнейшей проблемой современной микроэлектроники. Преципитация кислорода в Si,
0 выращенного по методу Чохральского лежит в основе технологического
процесса внутреннее геттерирование. Образование кислородных ТД определяет термостабильность Si. В последнее время значительное внимание уделяется изовалентно легированным п/пр. Так, например легирование
&> кремния цирконием (Si
распределения кослорода по кристаллу и улучшить качество кремниевых пластин.
К сожалению в настоящее время отечественный Si не может составлять конкуренцию западным аналогам. Определенные надежды возлагаются на использование кремния, легированного цирконием, в котором можно эффективно реализовать процесс внутреннего геттерирования. Поэтому исследование взаимодействия циркония с кислородом является одной из наиболее актуальных задач для отечественной кремниевой промышленности.
Цель работы
Целью данной работы является исследование взаимодействия кислорода с цирконием в кремнии, выращенном по методу Чохральского. Для достижения данной цели решались следующие задачи:
исследование электрической активности дефектов в кремнии, выращенном по методу Чохральского связанных с цирконием;
исследование образование термодоноров (ТД) в кремнии, легированном цирконием;
исследование кинетики преципитации кислорода в кремнии, _ легированном цирконием;
моделирование процесса кластеризации и преципитации кислорода;
проводилось моделирование процесса внутреннего геттерирования в
кремнии, легированном цирконием;

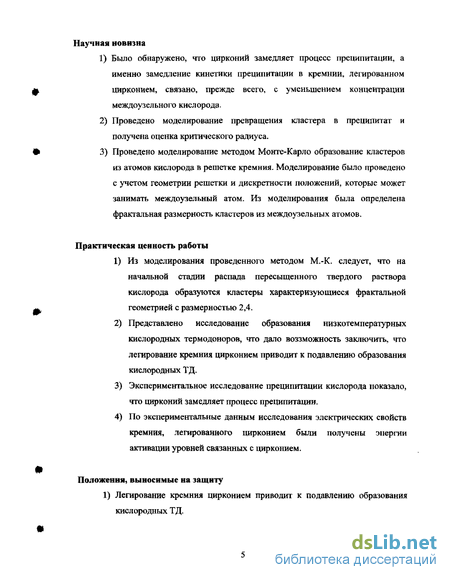

Научная новизна
Было обнаружено, что цирконий замедляет процесс преципитации, а именно замедление кинетики преципитации в кремнии, легированном цирконием, связано, прежде всего, с уменьшением концентрации междоузельного кислорода.
Проведено моделирование превращения кластера в преципитат и получена оценка критического радиуса.
Проведено моделирование методом Монте-Карло образование кластеров из атомов кислорода в решетке кремния. Моделирование было проведено с учетом геометрии решетки и дискретности положений, которые может занимать междоузельный атом. Из моделирования была определена фрактальная размерность кластеров из междоузельных атомов.
Практическая ценность работы
Из моделирования проведенного методом М.-К. следует, что на начальной стадии распада пересыщенного твердого раствора кислорода образуются кластеры характеризующиеся фрактальной геометрией с размерностью 2,4.
Представлено исследование образования низкотемпературных кислородных термодоноров, что дало воззможность заключить, что легирование кремния цирконием приводит к подавлению образования кислородных ТД.
Экспериментальное исследование преципитации кислорода показало, что цирконий замедляет процесс преципитации,
По экспериментальные данным исследования электрических свойств кремния, легированного цирконием были получены энергии активации уровней связанных с цирконием.
Положения, выносимые на защиту

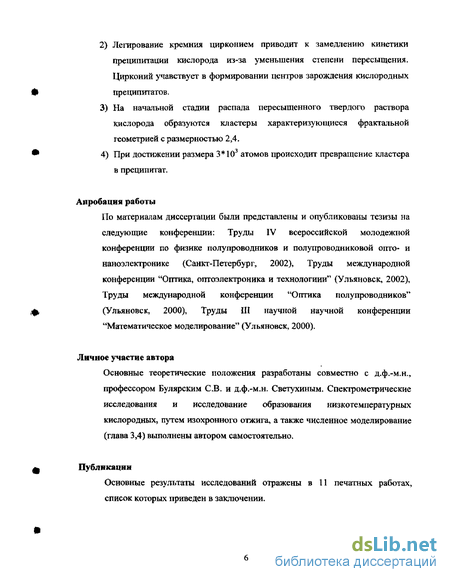

1) Легирование кремния цирконием приводит к подавлению образования кислородных ТД,
Легирование кремния цирконием приводит к замедлению кинетики преципитации кислорода из-за уменьшения степени пересыщения. Цирконий учавствует в формировании центров зарождения кислородных преципитатов.
На начальной стадии распада пересыщенного твердого раствора кислорода образуются кластеры характеризующиеся фрактальной геометрией с размерностью 2,4.
При достижении размера 3*103 атомов происходит превращение кластера в преципитат.
Апробация работы
По материалам диссертации были представлены и опубликованы тезизы на следующие конференции: Труды IV всероссийской молодежной конференции по физике полупроводников и полупроводниковой опто- и наноэлектронике (Санкт-Петербург, 2002), Труды международной конференции "Оптика, оптоэлектроника и технологиии" (Ульяновск, 2002), Труды международной конференции "Оптика полупроводников" (Ульяновск, 2000), Труды III научной научной конференции "Математическое моделирование" (Ульяновск, 2000).
Личное участие автора
Основные теоретические положения разработаны совместно с д.ф.-м.н., профессором Булярским СВ. и д.ф.-м.н. Светухиным. Спектрометрические исследования и исследование образования низкотемпературных кислородных, путем изохронного отжига, а также численное моделирование (глава 3,4) выполнены автором самостоятельно.
Публикации
Основные результаты исследований отражены в 11 печатных работах, список которых приведен в заключении.
Объем и структура диссертации

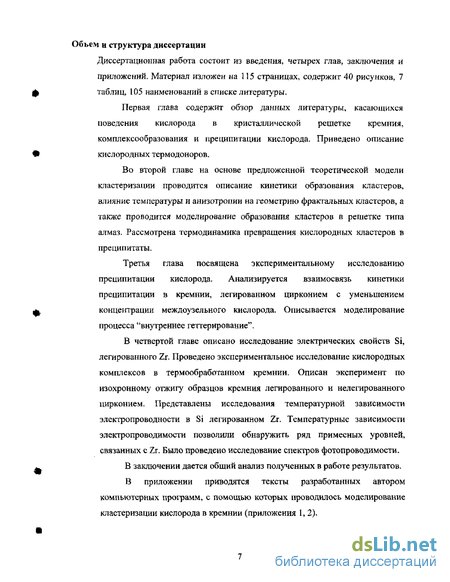

Диссертационная работа состоит из введения, четырех глав, заключения и приложений. Материал изложен на 115 страницах, содержит 40 рисунков, 7
ф таблиц, 105 наименований в списке литературы.

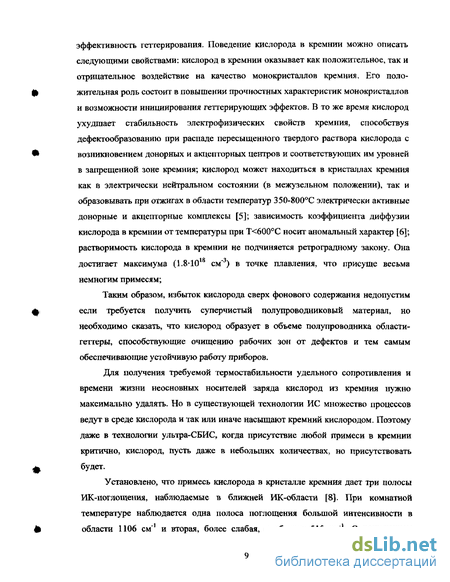

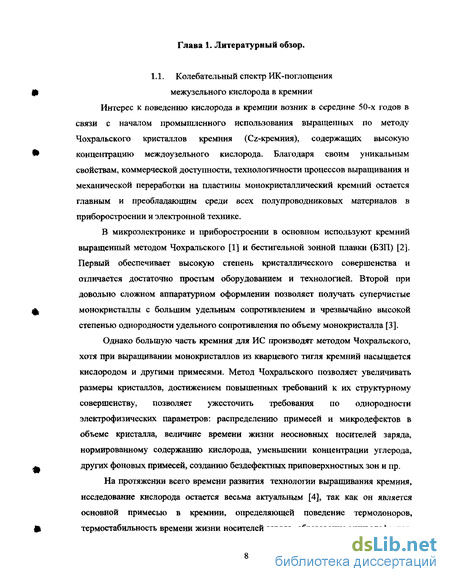

Первая глава содержит обзор данных литературы, касающихся поведения кислорода в кристаллической решетке кремния, комплексообразования и преципитации кислорода. Приведено описание
кислородных термодоноров.
Во второй главе на основе предложенной теоретической модели кластеризации проводится описание кинетики образования кластеров, влияние температуры и анизотропии на геометрию фрактальных кластеров, а также проводится моделирование образования кластеров в решетке типа алмаз. Рассмотрена термодинамика превращения кислородных кластеров в преципитаты.
Третья глава посвящена экспериментальному исследованию преципитации кислорода. Анализируется взаимосвязь кинетики преципитации в кремнии, легированном цирконием с уменьшением
ф, концентрации междоузельного кислорода. Описывается моделирование
процесса "внутреннее геттерирование".
В четвертой главе описано исследование электрических свойств Si, легированного Zr. Проведено экспериментальное исследование кислородных комплексов в термообработанном кремнии. Описан эксперимент по изохронному отжигу образцов кремния легированного и нелегированного цирконием. Представлены исследования температурной зависимости электропроводности в Si легированном Zr. Температурные зависимости электропроводимости позволили обнаружить ряд примесных уровней, связанных с Zr. Было проведено исследование спектров фотопроводимости.
- В заключении дается общий анализ полученных в работе результатов.
В приложении приводятся тексты разработанных автором компьютерных программ, с помощью которых проводилось моделирование кластеризации кислорода в кремнии (приложения 1,2).
