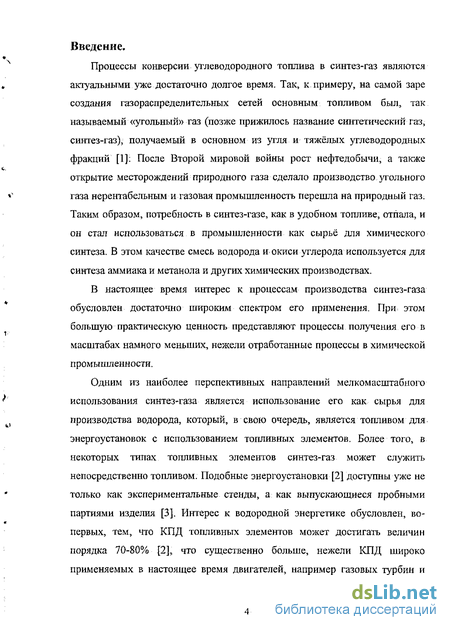

Введение к работе
Процессы конверсии углеводородного топлива в синтез-газ являются актуальными уже достаточно долгое время. Так, к примеру, на самой заре создания газораспределительных сетей основным топливом был, так называемый «угольный» газ (позже прижилось название синтетический газ, синтез-газ), получаемый в основном из угля и тяжёлых углеводородных фракций [1]: После Второй мировой войны рост нефтедобычи, а также открытие месторождений природного газа сделало производство угольного газа нерентабельным и газовая промышленность перешла на природный газ. Таким образом, потребность в синтез-газе, как в удобном топливе, отпала, и он стал использоваться в промышленности как сырьё для химического синтеза. В этом качестве смесь водорода и окиси углерода используется для синтеза аммиака и метанола и других химических производствах.
В настоящее время интерес к процессам производства синтез-газа обусловлен достаточно широким спектром его применения. При этом большую практическую ценность представляют процессы получения его в масштабах намного меньших, нежели отработанные процессы в химической промышленности.
Одним из наиболее перспективных направлений мелкомасштабного использования синтез-газа является использование его как сырья для производства водорода, который, в свою очередь, является топливом для энергоустановок с использованием топливных элементов. Более того, в некоторых типах топливных элементов синтез-газ может служить непосредственно топливом. Подобные энергоустановки [2] доступны уже не только как экспериментальные стенды, а как выпускающиеся пробными партиями изделия [3]. Интерес к водородной энергетике обусловлен, во-первых, тем, что КПД топливных элементов может достигать величин порядка 70-80% [2], что существенно больше, нежели КПД широко применяемых в настоящее время двигателей, например газовых турбин и двигателей внутреннего сгорания. Во-вторых, использование водорода, как топлива гораздо более экологически выгодно [4]. На пути повсеместного использования водорода в качестве топлива, как на транспорте, так и в различных энергоустановках стоит, фактически, только одна проблема - до сих пор не существует простых и удобных способов хранения водорода и регулируемого его использования [5]. Основным способом, используемым в настоящее время, является хранение водорода в емкостях (баллонах, цистернах и т.п.), под высоким давлением, либо в криогенных емкостях. Такие методы хранения водорода обладают низкой эффективностью - масса водорода, который в них содержится, составляет 1-2% от всей массы устройства. Кроме того, хранение водорода в "свободном" виде имеет существенный недостаток, связанный с проблемой безопасной эксплуатации. Это, прежде всего, объясняется особыми физическими свойствами водорода: малой энергией воспламенения в широком диапазоне концентраций, высокой проникающей способностью, скоростью сгорания и скоростью распространения пламени и т.п. [5].

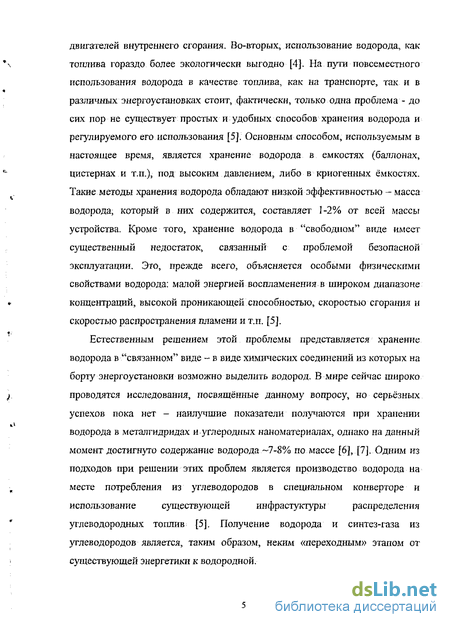

Естественным решением этой проблемы представляется хранение водорода в "связанном" виде - в виде химических соединений из которых на борту энергоустановки возможно выделить водород. В мире сейчас широко проводятся исследования, посвященные данному вопросу, но серьёзных успехов пока нет - наилучшие показатели получаются при хранении водорода в металгидридах и углеродных наноматериалах, однако на данный момент достигнуто содержание водорода -7-8% по массе [6], [7]. Одним из подходов при решении этих проблем является производство водорода на месте потребления из углеводородов в специальном конверторе и использование существующей инфрастуктуры распределения углеводородных топлив [5]. Получение водорода и синтез-газа из углеводородов является, таким образом, неким «переходным» этапом от существующей энергетики к водородной.

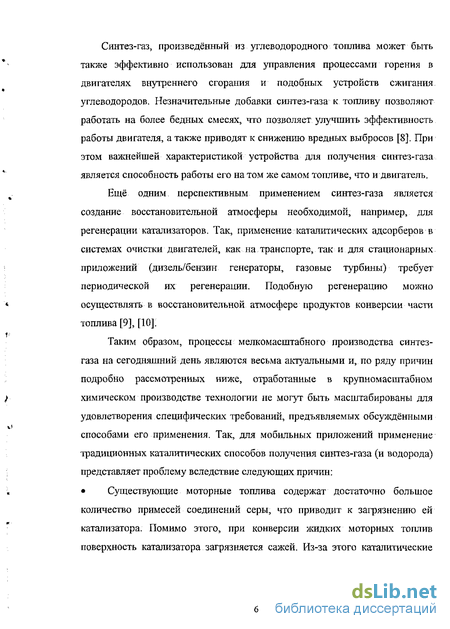

Синтез-газ, произведённый из углеводородного топлива может быть также эффективно использован для управления процессами горения в двигателях внутреннего сгорания и подобных устройств сжигания углеводородов. Незначительные добавки синтез-газа к топливу позволяют работать на более бедных смесях, что позволяет улучшить эффективность работы двигателя, а также приводят к снижению вредных выбросов [8]. При этом важнейшей характеристикой устройства для получения синтез-газа является способность работы его на том же самом топливе, что и двигатель.
Ещё одним перспективным применением синтез-газа является создание восстановительной атмосферы необходимой, например, для регенерации катализаторов. Так, применение каталитических адсорберов в системах очистки двигателей, как на транспорте, так и для стационарных приложений (дизель/бензин генераторы, газовые турбины) требует периодической их регенерации. Подобную регенерацию можно осуществлять в восстановительной атмосфере продуктов конверсии части топлива [9], [10].
Таким образом, процессы мелкомасштабного производства синтез-газа на сегодняшний день являются весьма актуальными и, по ряду причин подробно рассмотренных ниже, отработанные в крупномасштабном химическом производстве технологии не могут быть масштабированы для удовлетворения специфических требований, предъявляемых обсуждёнными способами его применения. Так, для мобильных приложений применение традиционных каталитических способов получения синтез-газа (и водорода) представляет проблему вследствие следующих причин: Существующие моторные топлива содержат достаточно большое количество примесей соединений серы, что приводит к загрязнению ей катализатора. Помимо этого, при конверсии жидких моторных топлив поверхность катализатора загрязняется сажей. Из-за этого каталитические конверторы, работающие на промышленных топливах, обладают невысоким ресурсом, требуют частого обслуживания,

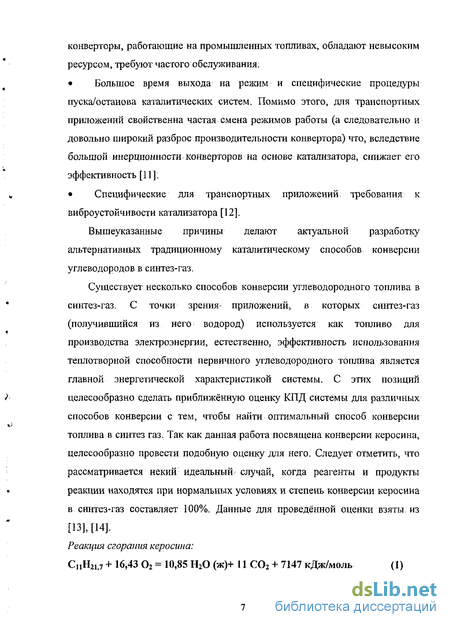

Большое время выхода на режим и специфические процедуры пуска/останова каталитических систем. Помимо этого, для транспортных приложений свойственна частая смена режимов работы (а следовательно и довольно широкий разброс производительности конвертора) что, вследствие большой инерционности конверторов на основе катализатора, снижает его эффективность [11].
Специфические для транспортных приложений требования к виброустойчивости катализатора [12].
Вышеуказанные причины делают актуальной разработку альтернативных традиционному каталитическому способов конверсии углеводородов в синтез-газ.
Существует несколько способов конверсии углеводородного топлива в синтез-газ. С точки зрения- приложений, в которых синтез-газ (получившийся из него водород) используется как топливо для производства электроэнергии, естественно, эффективность использования теплотворной способности первичного углеводородного топлива является главной энергетической характеристикой системы. С этих позиций целесообразно сделать приближённую оценку КПД системы для различных способов конверсии с тем, чтобы найти оптимальный способ конверсии топлива в синтез газ. Так как данная работа посвящена конверсии керосина, целесообразно провести подобную оценку для него. Следует отметить, что рассматривается некий идеальный случай, когда реагенты и продукты реакции находятся при нормальных условиях и степень конверсии керосина в синтез-газ составляет 100%. Данные для проведённой оценки взяты из [13], [14].

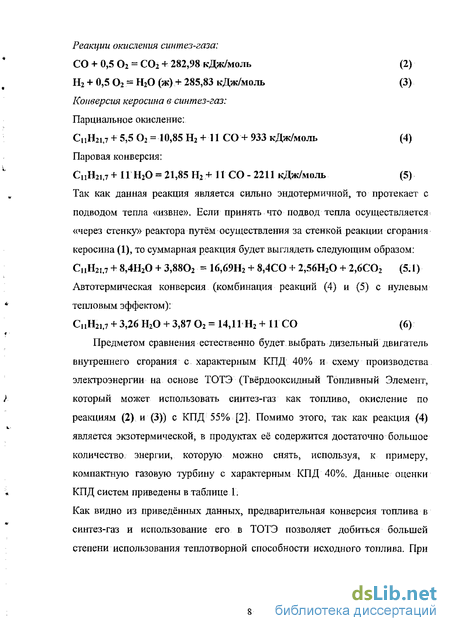

Реакция сгорания керосина:СцН21,7 + 16,43 02 = 10,85 Н20 (ж)+ 11 С02 + 7147 кДж/моль (1)
Реакции окисления синтез-газа:
СО + 0,5 02 = С02 + 282,98 кДж/моль (2)
Н2 + 0,5 02 = Н20 (ж) + 285,83 кДж/моль (3)
Конверсия керосина е синтез-газ:
Парциальное окисление:
СцН2і,7 + 5,5 02 = 10,85 Н2 + 11 СО + 933 кДж/моль (4)
Паровая конверсия:
СпН2і,7+11Н20 = 21,85Н2+11СО-2211кДж/моль (5)
Так как данная реакция является сильно эндотермичной, то протекает с подводом тепла «извне». Если принять что подвод тепла осуществляется «через стенку» реактора путём осуществления за стенкой реакции сгорания керосина (1), то суммарная реакция будет выглядеть следующим образом:
СцН21,7 + 8,4Н20 + 3,8802 = 16,69Н2 + 8,4СО + 2,56Н20 + 2,6С02 (5.1)
Автотермическая конверсия (комбинация реакций (4) и (5) с нулевым тепловым эффектом):
СцН2і,7 + 3,26 Н20 + 3,87 02 = 14,11-Н2 + 11 СО (6)
Предметом сравнения естественно будет выбрать дизельный двигатель внутреннего сгорания с характерным КПД 40% и схему производства электроэнергии на основе ТОТЭ (Твёрдооксидный Топливный Элемент, который может использовать синтез-газ как топливо, окисление по реакциям (2) и (3)) с КПД 55% [2]. Помимо этого, так как реакция (4) является экзотермической, в продуїстах её содержится достаточно большое количество, энергии, которую можно снять, используя, к примеру, компактную газовую турбину с характерным КПД 40%. Данные оценки КПД систем приведены в таблице 1.
Как видно из приведённых данных, предварительная конверсия топлива в синтез-газ и использование его в ТОТЭ позволяет добиться большей степени использования теплотворной способности исходного топлива. При этом даже экзотермическая реакция.парциального окисления не приводит к значительной потере в использовании теплотворной способности топлива

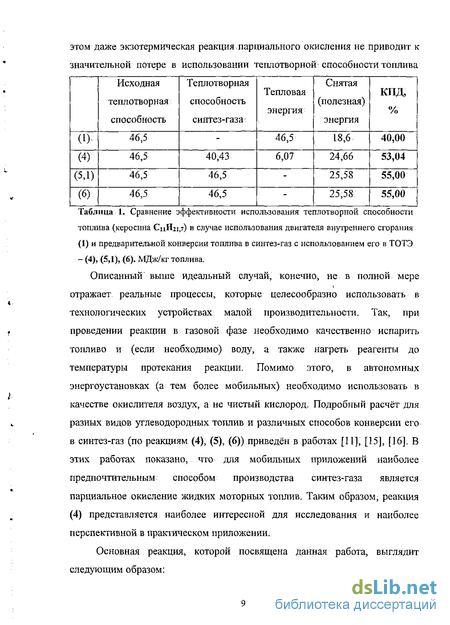

Таблица I. Сравнение эффективности использования теплотворной способности топлива (керосина СцНгі,?) в случае использования двигателя внутреннего сгорания (1) и предварительной конверсии топлива в синтез-газ с использованием его в ТОТЭ - (4), (5,1), (6). МДж/кг топлива.
Описанный выше идеальный случай, конечно, не в полной мере отражает реальные процессы, которые целесообразно использовать в технологических устройствах малой производительности. Так, при проведении реакции в газовой фазе необходимо качественно испарить топливо и (если необходимо) воду, а также нагреть реагенты до температуры протекания реакции. Помимо этого, в автономных энергоустановках (а тем более мобильных) необходимо использовать в качестве окислителя воздух, а не чистый кислород. Подробный расчёт для разных видов углеводородных топлив и различных способов конверсии его в синтез-газ (по реакциям (4), (5), (6)) приведён в работах [11], [15], [16]. В этих работах показано, что для мобильных приложений наиболее предпочтительным способом производства синтез-газа является парциальное окисление жидких моторных топлив. Таким образом, реакция (4) представляется наиболее интересной для исследования и наиболее перспективной в практическом приложении.
Основная реакция, которой посвящена данная работа, выглядит следующим образом: CmHn + m/2 02 + 1.86m N2 = n/2 H2 + m CO + 1.86m N2 + Q (7)
В таблице 2 приведён расчёт термодинамически равновесного состава при протекании реакции парциального окисления декана. Расчёт проведён при начальной температуре 600К, которая соответствовала температуре нагрева реагентов в экспериментах, проведённых в ходе этой работы.
Таб. 2. Термодинамически равновесный состав парциального окисления н-декана при начальной температуре реагентов 600К. Приведены таюке окончательная температура смеси после протекания реакции и степень конверсии декана в синтез-газ.
Как видно из приведённых данных, при температуре предварительного нагрева реагентов ~ 300С практически всё топливо переходит в синтез-газ. В реальности, вследствие кинетических ограничений, подобный состав в экспериментах получить не удаётся. На рисунке 1 приведен расчёт кинетики реакции парциального окисления декана при начальной температуре 600К.
Степень конверсии, полученная за технологически приемлемые времена (секунды нахождения реакционной смеси в зоне протекания реакции), как видно из рисунка 1 далека от равновесного значения. Связано это с тем, что в месте наиболее интенсивного протекания реакции нарабатывается меньше половины от термодинамически равновесного содержания синтез-газа. Это происходит, вследствие того, что при парциальном окислении во фронте пламени (месте наиболее интенсивного протекания реакции) происходит не только конверсия в синтез-газ, но и наработка низших углеводородов, Н20 и С02. Эти компоненты переходят в синтез-газ в медленных реакциях, протекающих за фронтом пламени. Термодинамически равновесный состав достигается за времена 103-ь 104с. обЛІ»
І, СЄ
Рис.1. Кинетический расчёт для процесса парциального окисления н-декана при начальной температуре реагентов 600К.
Рассмотренные выше кинетические ограничения на выход целевых продуктов в процессе парциального окисления углеводородного топлива кислородом воздуха требуют нахождения какого-либо способа ускорения протекания данной реакции. Традиционные каталитические способы, как показано, в силу ряда причин, не могут пока найти применения для решения этой задачи. Одним из альтернативных способов ускорения реакции, увеличения селективности реакции по целевым продуктам может служить проведение её в плазме.
Различного рода плазмохимические процессы находят достаточно широкое применение в промышленности [17-21]. Преимуществами, применения плазмы для проведения химических процессов являются.
Высокая энергонапряжённость системы приводит к высоким температурам и, следовательно, высоким скоростям протекания химических реакций, что позволяет уменьшить размеры химических реакторов.
Наличие в плазме значительных концентраций активных частиц (радикалов, возбуждённых молекул, ионов), что, при участии их в цепных процессах, может существенно ускорить многие химические реакции [22], [23].
Возможность использования сырья, плохо поддающегося переработке традиционными методами.
Целевой продукт в большинстве случаев может быть получен в одностадийном процессе.
Возможность организации плазменного процесса таким образом, что целевым, продуктом является промежуточный продукт химической реакции существующий только в разогретой области плазменного образования.
Следует отметить, что в некоторых процессах дополнительное введение энергии в уже достаточно сильно разогретые реагенты невозможно иным способом, кроме как посредством плазмы.
Исследуемая в данной работе реакция парциального окисления углеводородного топлива протекает по радикально-цепному механизму [24]. Ранее проведённые исследования по проведению процесса парциального окисления различных углеводородов в плазме (для разных типов разрядов атмосферного давления, СВЧ, дуговых) показали, что механизм воздействия плазменного энерговклада на ускорение реакции заключается в термическом нагреве реагентов [25]. Подобный подход обеспечивает небольшое преимущество по сравнению с вводом энергии другими способами (например, от сжигания части реагентов) поскольку позволяет вложить всю энергию за короткое время в зону интенсивного протекания реакции, где температура максимальна. Поставленная в настоящей работе задача увеличения эффективности плазменного энерговклада основана на специфических химических свойствах плазмы. Наличие в области плазменного образования достаточно высоких (выше по сравнению со свободным протеканием реакции) концентраций радикалов и атомов О и Н может оказать существенное влияние на скорость реакции парциального окисления [26]. Проблема состоит в том, что время жизни этих активных центров мало и они, для того чтобы воздействовать на протекание процесса, должны достаточно быстро смешаться с основной частью реагентов. Предложенным в данной работе способом решения этой проблемы, является проведение реакции в реакторе смешения, где плазменная струя «насыщенная» полученными в разряде радикалами за короткое время перемешивается с реагентами и, таким образом, «инициирует» всю реакционную смесь. Как показано в работе [27] на примере разложения сернистого газа на атомы О и радикалы SO, при резком охлаждении ранее равновесного газа происходит «замораживание» состава и, в данном случае, означает значительное превышение концентраций О и SO* над равновесными. Это позволяет надеяться на то, что равновесный для плазменного образования химический состав при резком падении температуры в смесителе (при смешении «горячей» плазменной струи с (осолодными» реагентами) сохранится достаточно долгое время для участия в реакции горения за смесителем.
Таким образом, исследование возможности увеличения эффективности плазменных энергозатрат на степень конверсии топлива в синтез-газ но сравнению с термическим действием плазмы представляется достаточно актуальной задачей.
Цели диссертационной работы: создание экспериментального стенда для исследования процесса парциального окисления углеводородного топлива в синтез-газ в условиях быстрого смешения реагентов с плазменной струёй; измерение зависимостей степени конверсии топлива в синтез-газ и состава продуктов от различного рода плазмообразующих газов с одинаковым плазменным энерговкладом а также от соотношения исходных реагентов и удельного плазменного энерговклада (отношения мощности разряда к расходу реагентов); сравнение эффективности воздействия плазменного энерговклада при использовании различных плазмообразующих газов на степень конверсии топлива; сравнение эффективности двух способов введения энергии в систему: от разряда и от полного сгорания части топлива; численное моделирование кинетики процесса парциального окисления углеводородного топлива при работе плазмотрона на различных плазмообразующих газах и выяснение на основе сравнения с экспериментальными данными механизма воздействия плазмы разряда на химический процесс.
В процессе работы были поставлены и решены следующие задачи: разработка конструкции плазменного конвертора топлива в синтез-газ; разработка реактора смешения совмещённого с плазмотроном; разработка методики вычисления плазменного удельного энерговклада в случае работы на различных плазмообразующих газах, удельного энерговклада от полного сгорания части топлива и сравнения их эффективностей.
Выбор сырья и способа конверсии для производства водорода в мелких масштабах. Проблемы применения катализаторов в устройствах малой производительности
Конверсии углеводородных топлив в плазме газового разряда посвящено значительное количество работ. Разные группы исследователей занимались изучением конверсии различных типов углеводородов в синтез-газ в системах с использованием дугового (например [34], [45], [49]), СВЧ ([25], [44]), коронного [43] и барьерного [50] разрядов. Экспериментальные работы касались исследования различных процессов конверсии углеводородов в синтез-газ, а также использования в качестве углеводородного сырья различных веществ (таких как метан, бензин (изооктан), дизельное топливо (керосин) и биологические газы).
Большое количество работ опубликовано исследователями Массачусетского технологического института ([8-Ю], [30], [34-42]). Работы касаются конверсии различного типа углеводородов в дуговом разряде. Большое внимание авторы работ уделяют комплексному рассмотрению проблемы получения синтез-газа и водорода, а именно от выбора наиболее удобного способа углеводородного топлива и способа его конверсии под конкретно взятое приложение до тестирования плазмохимических систем в составе реальных устройств, в которых предполагается применение синтез-газа. Так, в работе [30] проводится теоретический анализ перспектив применения процессов термического разложения (пиролиза), паровой конверсии и парциального окисления различных углеводородных топлив для системы «конвертор топлива - топливный элемент». При этом, авторы приходят к выводу, что разработка удобного метода производства синтез-газа из разного типа углеводородных топлив (бензин, дизельное топливо, масла и т. п.) существенно расширит возможности применения высокотемпературных топливных элементов (потребляющих синтез-газ в качестве топлива) для автономных приложений. В работе показано, что наибольшую перспективность имеет процесс парциального окисления углеводородов вследствие наибольшей энергетической эффективности. На основании анализа опубликованных работ, касающихся плазменных процессов производства ацетилена из метана, авторы приходят к выводу, что возможно создание высокоэффективных систем производства синтез-газ на основе дуговых плазмотронов.
Работы [8], [38], [39] посвящены исследованию совместной работы плазменного конвертора топлива в синтез-газ и двигателя внутреннего сгорания. На основании расчета и экспериментальных данных показано, что возможно улучшение экологических характеристик двигателя и некоторое увеличение его КПД (в работе [38] показано что КДД бензинового двигателя можно повысить до 0,95 от характерного значения КПД дизельного двигателя - 40%) при работе на бедных смесях с добавкой во дородсо держащего газа. Улучшение экологических характеристик двигателей происходит за счёт снижения, выбросов NOx, уменьшения сажеобразования и количества несгоревших углеводородов в выхлопе при добавке водородсодержащего газа в цилиндр двигателя. Количественные данные, приведённые авторами - снижение выбросов окислов азота (NOx) с 2-Ю р.р.т. до 10 p.p.m. [38], уменьшение количества несгоревших углеводородов на 20-30% [8]. Причиной улучшения энергетических характеристик двигателя является работа на бедных топливовоздушных смесях, при этом, вследствие добавки водорода к топливу, увеличивается диапазон стабильной работы двигателя. Добавка водородсодержащего газа позволяет расширить пределы горения топливовоздушной смеси, что приводит к более полной проработке топлива за время нахождения в цилиндре двигателя, помимо этого, возможна регулировка октанового числа топлива путём смешения топлив с различным октановым числом. Плазменное устройство конверсии части топлива, работая в различных режимах (по соотношению топлива и окислителя на входе в плазмотрона) при этом слулшт генератором таких добавок, причём, в зависимости от режима, может служить источником как синтез-газа, так и лёгких углеводородов [39].
В работах [9], [10] рассмотрено использование синтез-газа, полученного из моторного топлива в качестве агента, восстанавливающего катализатор, конкретно - TWG-катализатор состоящий из карбонатов щелочных и щелочноземельных металлов, используемый в адсорбционных системах очистки выхлопа двигателя внутреннего сгорания от окислов азота. Принцип работы этих устройств состоит в следующем - режим работы двигателя внутреннего сгорания разделяется на две стадии, на первой - двигатель работает в режиме обеднённого горения, при этом адсорбер поглощает окислы азота с образованием нитратов щелочных и щелочноземельных металлов, на второй стадии двигатель переводится в режим богатого горения и, следовательно, в выхлопе появляются углеводороды, водород и СО, восстанавливающие нитраты накопленные в адсорбере. Подобный режим работы двигателя приводит к увеличению потребления топлива, а также требует точного контроля расхода реагентов и измерения времени работы на каждой из стадий. Предложенное авторами усовершенствование технологии каталитической системы обработки выхлопа двигателя внутреннего сгорания состоит в том, чтобы включить в систему бортовой конвертор топлива в синтез-газ постоянно работающий для создания атмосферы, восстанавливающей накопленные в адсорбере нитраты. Схема включат в себя два идентичных адсорбера, в один из которых поступает выхлоп двигателя, а другой в это время восстанавливается продуктами конверсии части топлива. При этом упрощается контроль над работой двигателя (он может работать в одном режиме - обеднённого горения) и процесс восстановления катализатора становится более управляемым. В работе [10] эксперименты проводились на стенде, включающем в себя промышленную модель каталитического адсорбера. Исследования показали что эффективное восстановление синтез-газом катализатора происходит при более низких температурах (150С при характерной температуре в 200С в существующих системах) что обеспечивает значительное преимущество при режиме, когда двигатель работает с малой мощностью. Помимо этого, расход топлива на восстановление катализатором в случае отдельного конвертора снизился в 2 раза и на порядок снизился выброс углеводородов.
В работе [40] экспериментально исследуется возможность использования биотоплива (авторы называют этим термином биомассу переработанную в жидкий углеводородный продукт) в качестве сырья для плазмохимического производства водорода. Показано, что в случае использования дугового плазмотрона, совмещённого с каталитическим блоком, конверсии степень конверсии существенно увеличивается по сравнению с чисто каталитическим окислением.
Таким образом, группой исследователей Массачусетского института проведены достаточно широкие исследования возможностей применения синтез-газа, получаемого в системах малой производительности из разного рода углеводородных топлив. Приведённые результаты демонстрируют эффективность подобных устройств в целом ряде приложений. Основной интерес для данной работы представляет конструкции плазменных систем производства синтез-газа, использованных авторами упомянутых печатных работ, а также параметры этих систем (выход синтез-газа, потребляемая мощность, степень конверсии топлива и т.п.).
Описание экспериментального стенда
Свойства разряда, который существует в данной разрядной системе, достаточно широко исследованы в настоящее время. В [60-62] систематизированы результаты исследований ВЧ- и СВЧ-разрядов атмосферного давления. Оценка величины амплитуды электрического поля в коаксиальной линии без учёта отражения и резонанса составляет, согласно [63]: Е=3 104 / 5 900 В/см., \ / 1870 d2 ln где диаметр внутреннего электрода, d=0,8 см.; диаметр внешнего электрода, в месте нахождения окончания внутреннего электрода (h = 37 мм. от выходного сопла плазмотрона, см рисунок 2) в конфигурации разрядной зоны D = 2,01 см.; Р = 1 кВт - мощность СВЧ-излучения. В диапазоне мощностей (Р = 0,4- -3 кВт), которые использовались при проведении экспериментов, величина амплитуды, согласно этой формуле, меняется в диапазоне Е-570-И500 В/см. Использование резонатора (который представляет собой разрядная зона, поскольку выходной диаметр сопла запредельный для СВЧ-излучения) повышает значение поля примерно на порядок, тем не менее, при этом оно имеет значение далёкое от пробойного. В данной конфигурации, то есть в условиях допробойного поля, стабильное горение разряда возможно, если газ в разрядной зоне сильно нагрет. При этом, за счёт снижения концентрации газа понижается значение соотношения E/N (где концентрация, N, в знаменателе), пробойное значение которого составляет E/N = 1,1 10" Всм и определяется тем фактом, что при таком значении частота ионизации начинает превышать скорость гибели электронов из-за прилипания к молекулам. Кроме того, при повышении температуры. до значений больше 1500 - 2000К резко возрастает скорость отлипания электронов [64], что также облегчает условия поддержания разряда. Вследствие этих причин, значение E/N оказывается меньше порогового в горячем ядре разряда и становится возможным стабильное горение разряда в данной конфигурации.
В ситуации, когда направление распространения падающей СВЧ-волны совпадает с направлением потока газа, разряд либо сносится потоком газа, либо распространяется к источнику. Экспериментальное исследование зависимости скорости распространения разряда от плотности потока СВЧ-энергии в коаксиальной линии приведено в [60]. Для характерных размеров в области окончания центрального электрода и использованных мощностей, плотность потока СВЧ-энергии составляет 0,12- 0,88 кВт/см. Скорость распространения разряда при этом, согласно экспериментальным данным приведённым в [60], находится в диапазоне и = 0,49- -3,39 м/с. Осевая (по оси плазмотрона) скорость газа, характерный расход которого —550 см (н)/с, в той же точке составляла -1,6 м/с. На основании этих данных, можно сказать, что при использовании больших мощностей, разряд должен был смещаться из разрядной зоны по направлению к источнику СВЧ-излучения (в направлении расширения внешнего проводника коаксиальной линии), по крайней мере до совпадения скорости распространения разряда со скоростью плазмообразующего газа. В реальных условиях разработанного плазмотрона этого не случалось. Плазмо образующий газ подавался через два сопла, расположенные под углом 45 к диаметру коаксиала, что обеспечивало достаточно высокую тангенциальную скорость. Вследствие этого, скорость газа на границе соприкосновения области разряда с потоком штазмообразующего газа была достаточно высокой, чтобы препятствовать распространению разряда в направлении источника. Таким образом, разряд стабилизировался в достаточно узкой зоне по оси плазмотрона, в которой скорость газа устанавливалась такой же, как и скорость распространения разряда (волны ионизации) и оставалась постоянной.
При использованных в данной работе уровнях мощности и частоте излучения 2,45 ГГц температура газа в разряде составляет, согласно измерениям, проведённым в [65] при использовании аргона и воздуха в качестве плазмообразующего газа, 4000-5000К (температура в области разряда будет также измерена и в данной работе, см. главу 4.3). Исходя из этого, можно оценить количество газа, обрабатывающегося разрядом в плазмотроне - в диапазоне мощностей 0,4 -3 кВт расход газа, который может быть нагрет до температуры 5000К составляет 52-К394 см (н)/с, в случае использования воздуха, как плазмообразующего газа.
Приведённые параметры дают входные данные для разработки конструкции смесителя, предназначенного для смешения полученной плазменной струи с газом, не обработанным в разряде, а также с основной частью реагентов.
Результаты при использовании аргона в качестве плазм ообразующего газа и результаты в отсутствии плазменного энерговклада
При сборе экспериментальных данных, представленных на рисунке 11 сначала проводились эксперименты по чисто тепловому вводу энергии в систему (кривая 1 на рисунке) - посредством энерговклада от сгорания части топлива (то есть с уменьшением количества топлива по отношению к стехиометрии парциального окисления). Разряд при этом не горел в процессе выхода установки на стационар и отбора проб - он зажигался, инициировал реакцию парциального окисления и, через некоторое время, выключался, Реакция при этом происходила в разогретом теплоизолированном объёме. Далее фиксировалось соотношение реагентов, соответствующее определённому єгор зажигался разряд на аргоне и снималась зависимость от изменения Єразр (кривая 2 на рисунке 11). Следует отметить, что при отсутствии плазменного энерговклада величина s изменялась за счёт присутствия аргона (смотри формулу 3.12) поэтому соотношение реагентов (окислителя и воздуха) несколько изменялось для достижения такой же
На представленном рисунке, а также на всех рисунках представленных ниже, верхняя ось абсцисс отражает изменение безразмерной величины -отношения мощности суммарного (Еразр + Егор) энерговклада к мощности полного сгорания топлива, а нижняя отражает энерговклад выраженный в Дж, вкладываемых в см3(н) реагентов. В данном эксперименте плазмой осуществляется чисто термический нагрев реагентов, аргон выступает как теплоноситель.
Из рисунка 11 видно, что несмотря на термическое действие плазмы в данном случае, плазменный энерговклад сильнее воздействует на увеличение степени конверсии по сравнению с энерговкладом от сгорания части реагентов. Представленные результаты и количественно и качественно согласуются с результатами, представленными автором работы [25]. Результаты из работы [25] приведены на рисунке 12, для сравнения с полученными в ходе настоящей работы, представленными на рисунке 11.
Зависимость относительной степени конверсии от суммы удельного энерговклада разряда и нагрева продуктами полного сгорания части топлива. Результаты из работы [25]. 1 и 2 - изменение єГОр при постоянном Єразр; 3 и 4 - изменение Єразр при постоянном єгор;
Несмотря на то, что в работе [25] плазмообразующим газом СВЧ-разряда был не аргон, а топливовоздушная смесь, результаты качественно согласуются. Причиной этого является, по-видимому, тот факт, что в конфигурации использованной автором [25] гибель активных частиц плазмы происходила за времена меньшие, чем смешение плазмы со всей топливовоздушной смесью. Из представленных результатов можно сделать вывод, аналогичный выводу, сделанному автором работы [25] на основании экспериментальных результатов и результатов численного моделирования.
Механизм воздействия плазмы разряда в случае работы на аргоне сводится к быстрому нагреву реагентов и соответствующему повышению температуры в зоне наиболее интенсивного протекания реакции (фронт пламени) - там где температура максимальна. Энерговклад же от сгорания части топлива вводится не только во фронт пламени, но и в область «за фронтом» где температура заметно падает и процессы конверсии замедляются.
На рисунке 13 представлена экспериментальная зависимость, полученная при работе плазмотрона на воздухе. Для сравнения представлены данные, соответствующие изменению плазменного энерговклада в таком же диапазоне, но при работе плазмотрона на аргоне. Это позволяет сравнить чисто термическое воздействие плазмы (которое, как показано выше реализуется в случае использования аргона) с воздействием в случае использования «активного» газа. Величина энерговклада от полного сгорания Из рисунка видно, что при использовании воздуха в качестве плазмообразующего газа увеличение степени конверсии происходит быстрее или, что то же самое, с аналогичным по величине плазменным энерговкладом степень конверсии топлива в синтез-газ становится больше. Наблюдаемое различие в степенях конверсии наглядно демонстрирует возможность увеличения эффективности плазменного энерговклада на степень конверсии топлива по сравнению с термическим плазменным эффектом, реализующимся в случае работы плазмотрона на аргоне.
На рисунке 14 представлены экспериментальные зависимости, соответствующие работе плазмотрона на воздухе и на пропан-воздушной смеси в стехиометрии полного сгорания. Кривые 1 и 2 на рисунке соответствуют режиму работы плазмотрона на воздухе при этом, в качестве топлива в экспериментах по снятию первой зависимости использовался керосин, а в случае второй зависимости - смесь пропана с керосином. Количество пропана, добавленное к керосину, Б ЭТОМ случае соответствует количеству пропана, добавленного к воздуху в качестве плазмообразующего газа. Из представленного рисунка видно, что методика обработки экспериментальных результатов позволяет сравнивать несколько разные виды углеводородного топлива (керосин и керосин-пропановую смесь) поскольку отнесено к теплотворной способности (мощности полного сгорания), также меняющейся при незначительном разбавлении керосина пропаном. Этот вывод можно сделать из совпадения кривых 1 и 2.
Кривая 3 на рисунке 14 соответствует режиму работы плазмотрона на пропан-воздушной смеси в стехиометрии полного сгорания. Представленная зависимость демонстрирует увеличение эффективности плазменного энерговклада на степень конверсии топлива в синтез-газ при использовании в качестве плазмообразующего газа смеси пропана с воздухом.
Результаты измерения температуры в области разряда
Первый реактор в этой установке моделировал термический плазменный эффект, который наблюдался в эксперименте при использовании аргона в качестве плазмообразующего газа. Процесс протекающий в нём, фактически, сводился к нагреву всей смеси до зоны воспламенения. Далее, в реакторе идеального смешения к реагентам подмешивались радикалы, в составе, соответствующем расчётному при работе плазмотрона на декан-воздушной смеси после реактора смешения (смотри рисунок 26). После этого смесь попадала в реактор парциального окисления. Предметом исследования было изучение воздействия от времени подмешивания получившейся смеси радикалов к основной декан-воздушной смеси. Поскольку, как это было уже отмечено выше, в модельном реакторе парциального окисления не реализуется ситуация, аналогичная экспериментальной (когда газ, попадая в этот реактор воспламеняется принудительно), время подмешивания радикалов отсчитывалось от фронта пламени - места с максимальной температурой. То есть в схеме на рисунке реактор идеального смешения был «плавающим» - именно от его положения на оси времени зависело время ввода радикалов в процесс.
Расчёт изменения степени конверсии при добавке радикалов к реагентам до фронта пламени. Кривые 1 и 2 соответствуют разным начальным концентрациям подмешиваемых радикалов, значение для кривой 1 реализуется в эксперименте.
Как видно из представленного рисунка есть некий оптимум по времени -0,05 сек. добавки радикалов к реагентам до фронта пламени. Ось ординат отражает относительное изменение степени конверсии топлива в синтез-газ, реализующееся в случае работы плазмотрона на аргоне. Этот оптимум обусловлен гибелью радикалов в случае достаточно больших времён подмешивания а, с другой стороны, тем что не все из них успевают вступить в реакцию для участия в процессах «до фронта». В эксперименте время добавки радикалов было существенно меньше и реализовывалась ситуация, когда радикалы подмешиваются практически во фронт пламени. Таким образом, можно сказать, что возможна оптимизация по эффективности плазменных энергозатрат на процесс конверсии топлива в синтез-газ.
В ходе данной работы была продемонстрирована возможность увеличения эффективности плазменных энергозатрат на степень конверсии топлива в синтез-газ. Результаты данной работы в сравнении с результатами работ, описанных при обзоре литературы представлены в таблице 5.
1 Основными результатами и выводами диссертационной работы являются: !.. Разработан и создан экспериментальный стенд для исследования процесса парциального окисления углеводородного топлива в условиях быстрого смешения реагентов с плазменной струёй, включающий в себя плазмотрон типа «Микроволновая свеча» и реактор смешения.
2. Измерены характеристики процесса парциального окисления керосина в условиях быстрого смешения реагентов с плазменной струёй на аргоне, воздухе и пропан-воздушной смеси.
3. Экспериментально продемонстрирован эффект увеличения степени конверсии углеводородного топлива в синтез-газ при работе плазмотрона на «активных» газах - воздухе и пропан-воздушной смеси в стехиометрии полного сгорания.
4. Измерена температура газа в области разряда. Показано что при работе на топливо-воздушной смеси изменение расхода топлива (уменьшение его количества по сравнению со стехиометрией полного сгорания) не приводит к изменению температуры в области разряда.
5. Разработана модель процесса и проведён модельный расчёт кинетики парциального окисления декана в условиях эксперимента. Путём сравнения результатов модельного расчёта с экспериментальными данными установлено, что плазменный эффект сводится не только к нагреву реагентов. В случае работы плазмотрона на воздухе дополнительное увеличение степени конверсии объясняется достаточно высокой концентрацией атомарного кислорода, а в случае использования пропан-воздушной смеси - наличием на выходе из реактора смешения значительных концентраций Н, О и ОН.
