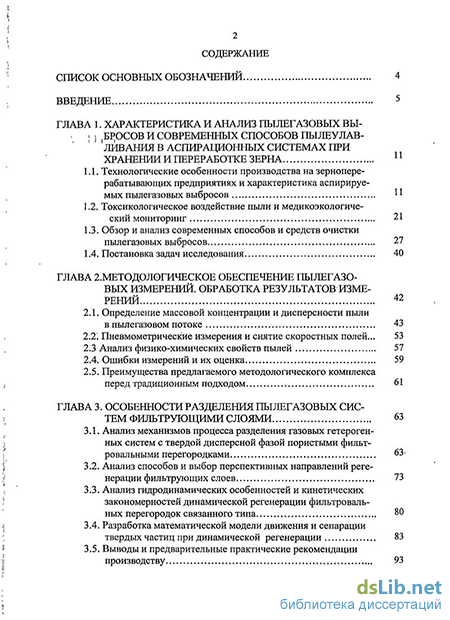

Содержание к диссертации
Введение
Глава 1. Характеристика и анализ пылегазовых и современных способов пылеулавливания в аспирационных системах при хранении и переработке зерна
1.1. Технологические особенности производства на зернопере-рабатывающих предприятиях и характеристика аспирируемых пылегазовых выбросов
1.2. Токсикологическое воздействие пыли и медикоэкологический мониторинг 21
1.3. Обзор и анализ современных способов и средств очистки пылегазовых выбросов 27
1.4. Постановка задач исследования 40
Глава 2. Методологическое обеспечение пылегазовых измерений. обработка результатов измерений 42
2.1. Определение массовой концентрации и дисперсности пыли в пылегазовом потоке 43
2.2. Пневмометрические измерения и снятие скоростных полей ... 53
2.3 Анализ физико-химических свойств пылей 57
2.4. Ошибки измерений и их оценка 59
2.5. Преимущества предлагаемого методологического комплекса перед традиционным подходом 61
Глава 3. Особенности разделения пылегазовых систем фильтрующими слоями 63
3.1. Анализ механизмов процесса разделения газовых гетерогенных систем с твердой дисперсной фазой пористыми фильт ровальными перегородками 63
3.2. Анализ способов и выбор перспективных направлений регенерации фильтрующих слоев
3.3. Анализ гидродинамических особенностей и кинетических закономерностей динамической регенерации фильтровальных перегородок связанного типа 80
3.4. Разработка математической модели движения и сепарации твердых частиц при динамической регенерации 83
3.5. Выводы и предварительные практические рекомендации производству 93
Глава 4. Экспериментальные исследования. результаты и обсуждение 95
4.1. Разработка опытно-промышленной установки и лабораторных стендов 95
4.2. Выбор решения для улавливания и утилизации пылевых выбросов при хранении и переработке зерна 100
4.3. Экспериментальная оценка кинетики фильтрования. Интер- претациярезультатов 112
4.4. Экспериментальные исследования процессов динамической регенерации 117
4.5. Выводы и рекомендации 127
Глава 5. Перспективные инженерные решения. техно-экономические и социальные аспекты при использовании фильтров в технологии хранения и переработки зерна 129
5.1.Перспективные конструктивные решения фильтров (разработки автора) 129
5.2. Экономическое сравнение различных пылеуловителей 134
5.3.Экономическая концепция защиты атмосферы Г40
5.4. Расчет социально-экономической эффективности мероприятий по защите атмосферы от пылегазовых выбросов 142
Основные выводы по диссертации 145
Список использованных источников 147
Приложения 165
- Токсикологическое воздействие пыли и медикоэкологический мониторинг
- Пневмометрические измерения и снятие скоростных полей
- Анализ способов и выбор перспективных направлений регенерации фильтрующих слоев
- Выбор решения для улавливания и утилизации пылевых выбросов при хранении и переработке зерна

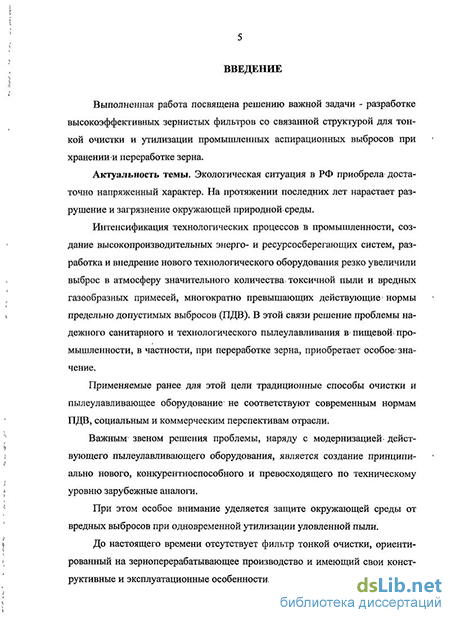

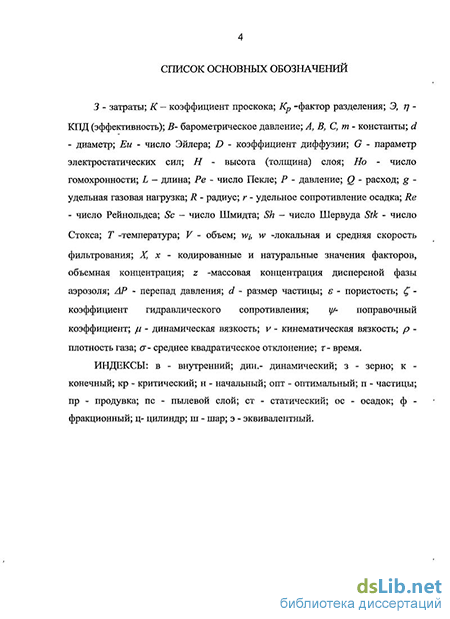

Введение к работе
Выполненная работа посвящена решению важной задачи - разработке высокоэффективных зернистых фильтров со связанной структурой для тонкой очистки и утилизации промышленных аспирационных выбросов при хранении и переработке зерна
Актуальность темы Экологическая ситуация в РФ приобрела достаточно напряженный характер. На протяжении последних лет нарастает разрушение и загрязнение окружающей природной среды
Интенсификация технологических процессов в промышленности, создание высокопроизводительных энерго- и ресурсосберегающих систем, разработка и внедрение нового технологического оборудования резко увеличили выброс в атмосферу значительного количества токсичной пыли и вредных газообразных примесей, многократно превышающих действующие нормы предельно допустимых выбросов (ПДВ) В этой связи решение проблемы надежного санитарного и технологического пылеулавливания в пищевой промышленности, в частности, при переработке зерна, приобретает особое значение
Применяемые ранее для этой цели традиционные способы очистки и пылеулавливающее оборудование не соответствуют современным нормам ПДВ, социальным и коммерческим перспективам отрасли
Важным звеном решения проблемы, наряду с модернизацией действующего пылеулавливающего оборудования, является создание принципиально нового, конкурентноспособного и превосходящего по техническому уровню зарубежные аналоги
При этом особое внимание уделяется защите окружающей среды от вредных выбросов при одновременной утилизации уловленной пыли
До настоящего времени отсутствует фильтр тонкой очистки, ориентированный на зерноперерабатывающее производство и имеющий свои конструктивные и эксплуатационные особенности При разработке таких фильтров возникает проблема выбора фильтровального материала, который должен обладать оптимальным комплексом гидродинамических и физико-химических свойств Особого внимания требует и нерешенная до сих пор проблема сочетания повышения эффективности очистки при одновременном снижении гидравлического сопротивления и уменьшении габаритов установки Совокупность этих вопросов обуславливает актуальность разработки высокоэффективного аппарата очистки от пыли аспирационных выбросов при хранении и переработке зерна Несмотря на обилие научных публикаций, относящихся к анализу и разработке зернистых фильтров, ряд специфицеских вопросов, свя-
занных с их применением для пылеулавливания из технологических и аспирационных выбросов при хранении и переработке зерна остаются нерешенными.
Весьма перспективными для высокоэффективного сухого пылеулавливания являются зернистые фильтры. Преимущества этих фильтров - высокая степень очистки, прочность и термостойкость в сочетании с хорошей проницаемостью, способность противостоять резким изменениям давления, коррозионностоикость, возможность регенерации различными способами, легкость и разнообразие форм соединения отдельных фильтрующих элементов
Диссертация выполнена в соответствии с планом НИР кафедры «Процессы и аппараты химических и пищевых производств» Воронежской государственной технологической академии (№ госуд. регистр 01960006217)
Цель работы состоит в создании, апробировании и внедрении в практику оригинальных унифицированных модулей зернистых фильтров для тонкой очистки технологических и аспирационных выбросов от пыли при хранении и переработке зерна, обладающих наряду с требуемой степенью очистки, рациональными параметрами Для достижения этой цели в работе поставлены следующие задачи.
-исследование особенностей технологии и физико-химических свойств зерновых продуктов,
-анализ современных способов пылеулавливания и утилизации пылевых выбросов, перспективных для решения поставленной задачи,
-исследование фильтрационных и физико-механических свойств серии материалов из пористых металлов,
-анализ влияния основных факторов и механизмов на процессы разделения пылегазовых систем,
-разработка надежной системы регенерации фильтровального материала;
-разработка и внедрение в производство оптимальных конструкций фильтров
Методы исследования и достоверность результатов основаны на совместном использовании классических закономерностей механики аэрозолей, теории фильтрования и аэрогидродинамики пылегазовых потоков, разработанных НА Фуксом, ИВ Петряновым-Соколовым, Б П Медниковым, В А Жужиковым, Т А Малиновской, И Б Идельчи-ком, Ю В Красовицким, А Ю Вальдбергом, которые в сочетании с экспериментально-статистическими методами анализа обеспечили получение представительных и устойчиво воспроизводимых результатов При
этом максимальное расхождение результатов теоретических и экспериментальных исследований не превышает 20 % с доверительной вероятностью 0,95
Научная новизна работы состоит в следующем
впервые показана и научно доказана целесообразность применения фильтров из зернистых материалов для тонкого обеспыливания технологических и аспирационных выбросов при хранении и переработке зерна Для решения этой задачи сформирован представительный банк данных, содержащий сведения о физико-химических параметрах соответствующих пылегазовых потоков, токсикологическом воздействии зерновой пыли на организм и современных высокоэффективных способах сухого пылеулавливания,
исследованы физико-химические свойства зерновой пыли При этом впервые в технологии хранения и переработки зерна показана целесообразность изокритериального отбора пылегазовых проб и разработано оригинальное устройство для обеспечения представительного отбора этой пробы,
на основе выполненного в работе анализа кинетических закономерностей и механизмов процесса фильтрования, основанного на дифференциальных уравнениях фильтрования гетерогенных систем и применении современных способов факторного планирования, предложены и апробированы расчетные зависимости и интерполяционные модели для оценки и прогнозирования важнейших эксплуатационных параметров фильтров из пористых металлов - перепада давления и эффективности,
созданы оригинальные унифицированные лабораторные стенды и опытно - промышленные установки, представляющие интерес для ряда отраслей пищевой промышленности (пивоваренной, спиртовой, крахмало -паточной),
обоснован, разработан и апробирован высокоэффективный способ динамической регенерации фильтра из пористого металла,
разработана математическая модель движения твердой частицы в центробежном поле зернистого фильтра, позволяющая прогнозировать оптимальные эксплуатационные параметры при реализации процесса динамической регенерации;
разработана новая экономическая концепция защиты атмосферы от пылевых выбросов, образующихся при хранении и переработке зерна в пищевой технологии При этом определены основные показатели для расчета экономических мероприятий по защите атмосферы Выполненное в работе экономическое сравнение различных пылеуловителей по-
казывает безусловные преимущества применения зернистых фильтров для решения поставленных задач по сравнению с другими системами пылеулавливания
На защиту выносятся указанные выше положения, составляющие научную новизну работы.
Практическая ценность диссертации.
Разработаны и переданы заинтересованным предприятиям и организациям (ОАО «Воронежский экспериментальный комбикормовый завод», ОАО «Воронежская хлебная база», ОАО «Аннинский элеватор», Филиал ФГУП «Татспиртпром» «Тюрнясевский спиртзавод») конкретные и тщательно апробированные рекомендации по усовершенствованию, модернизации, эксплуатации и новым методам расчета фильтров из пористых металлов. Отдельные аспекты работы используются систематически в практике ряда высших учебных заведений - Воронежской государственной технологической академии, Нижегородского государственного технического университета
Специальные рекомендации по методологии и проведению пыле-газовых замеров выданы Федеральной службе по надзору в сфере защиты прав потребителей и благополучия человека (Территориальному управлению по Воронежской области).
Новизна технических решений защищена патентами РФ (№№ 2205678,2276618,2310498) Апробация работы.
Результаты выполненных исследований доложены и обсуждены.на Международной конференции «Инженерная защита окружающей среды», Москва, МГУИЭ, 2001, 2003, Международной научно-практической конференции "Актуальные направления развития экологически безопасных технологий производства сельхозпродкуции", Воронеж, ВГАУ 2003, Международной научной конференции «Энергоресурсосберегающие технологии и оборудование Экологически безопасные производства», Иваново, ИГХТУ, 2004, IX Всероссийском конгрессе «Экология и здоровье человека», Самара, 2004, XLI, XLII, XLIII, XLIV отчетных научных конференциях ВГТА, Воронеж, ВГТА, 2002, 2003, 2004, 2005, Международной научно-практической конференции «Прогрессивные технологии развития» - Тамбов, ТТГУ, 2004 , V Международной научно-практической конференции «Экология и безопасность жизнедеятельности», Пенза, МНИЦ, 2005, 2-ой Международной научно-практической конференции «Составляющие научно-технического прогресса», Тамбов, ТТГУ, 2006, XIX Международной
конференции «Математические методы в технике и технологиях», ММТТ-19, Воронеж, ВГТА, 2006.
Результаты работы демонстрировались на региональной выставке «Кадры и инновации для пищевой и химической промышленности», посвященной 75-летию Воронежской государственной технологической академии и отмечены дипломом выставки за проект «Разработка аэродинамических способов повышения эффективности зернистых фильтров и методов их регенерации» Публикации.
По теме диссертации опубликовано 14 печатных работ Структура и объем работы.
Диссертационная работа состоит из введения, пяти глав, основных выводов, списка литературы из 173 наименований и приложений Работа изложена на 183 страницах машинописного текста и содержит 67 рисунков, 15 таблиц, и 13 приложений
