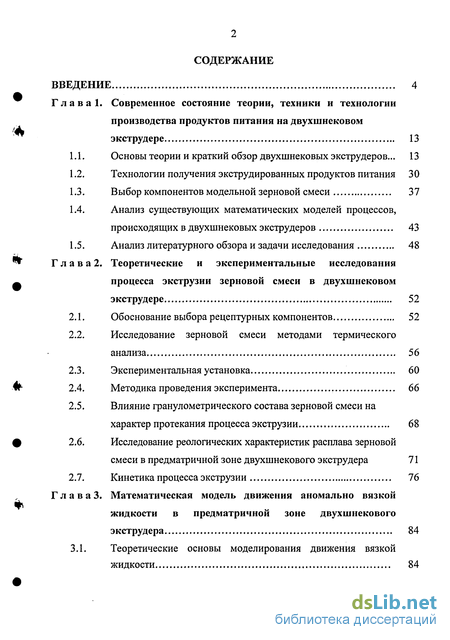

Содержание к диссертации
Введение
Глава 1. Современное состояние теории, техники и технологии производства продуктов питания на двухшнековом экструдере 13
1.1. Основы теории и краткий обзор двухшнековых экструдеров... 13
1.2. Технологии получения экструдированных продуктов питания 30
1.3. Выбор компонентов модельной зерновой смеси 37
1.4. Анализ существующих математических моделей процессов, происходящих в двухшнековых экструдеров 43
1.5. Анализ литературного обзора и задачи исследования 48
Глава 2. Теоретические и экспериментальные исследования процесса экструзии зерновой смеси в двухшнековом экструдере 52
2.1. Обоснование выбора рецептурных компонентов 52
2.2. Исследование зерновой смеси методами термического анализа 56
2.3. Экспериментальная установка 60
2.4. Методика проведения эксперимента 66
2.5. Влияние гранулометрического состава зерновой смеси на характер протекания процесса экструзии 68
2.6. Исследование реологических характеристик расплава зерновой смеси в предматричной зоне двухшнекового экструдера 71
2.7. Кинетика процесса экструзии 76
Глава 3. Математическая модель движения аномально вязкой жидкости в предматричной зоне двухшнекового экструдера 84
3.1. Теоретические основы моделирования движения вязкой жидкости 84

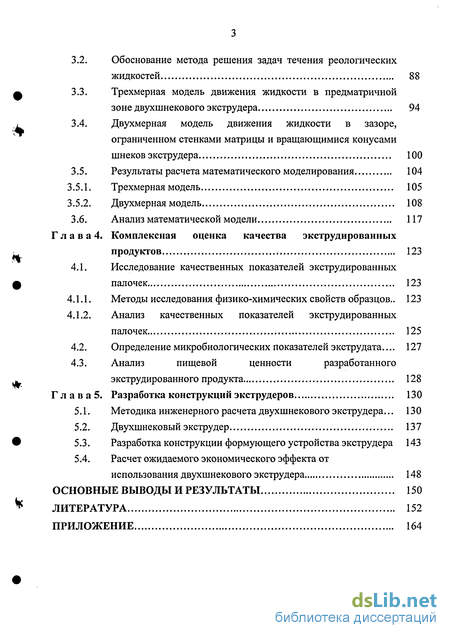

3.2. Обоснование метода решения задач течения реологических жидкостей 88
3.3. Трехмерная модель движения жидкости в предматричной зоне двухшнекового экструдера 94
3.4. Двухмерная модель движения жидкости в зазоре, ограниченном стенками матрицы и вращающимися конусами шнеков экструдера 100
3.5. Результаты расчета математического моделирования 104
3.5.1. Трехмерная модель 105
3.5.2. Двухмерная модель 108
3.6. Анализ математической модели 117
Глава 4. Комплексная оценка качества экструдированных продуктов 123
4.1. Исследование качественных показателей экструдированных палочек 123
4.1.1. Методы исследования физико-химических свойств образцов.. 123
4.1.2. Анализ качественных показателей экструдированных палочек 125
4.2. Определение микробиологических показателей экструдата... 127
4.3. Анализ пищевой ценности разработанного экструдированного продукта 128
Глава 5. Разработка конструкций экструдеров 130
5.1. Методика инженерного расчета двухшнекового экструдера... 130
5.2. Двухшнековый экструдер 137
5.3. Разработка конструкции формующего устройства экструдера 143
5.4. Расчет ожидаемого экономического эффекта от использования двухшнекового экструдера 148
Основные выводы и результаты 150
Литература 152
Приложение 164
- Анализ существующих математических моделей процессов, происходящих в двухшнековых экструдеров
- Влияние гранулометрического состава зерновой смеси на характер протекания процесса экструзии
- Трехмерная модель движения жидкости в предматричной зоне двухшнекового экструдера
- Анализ качественных показателей экструдированных палочек

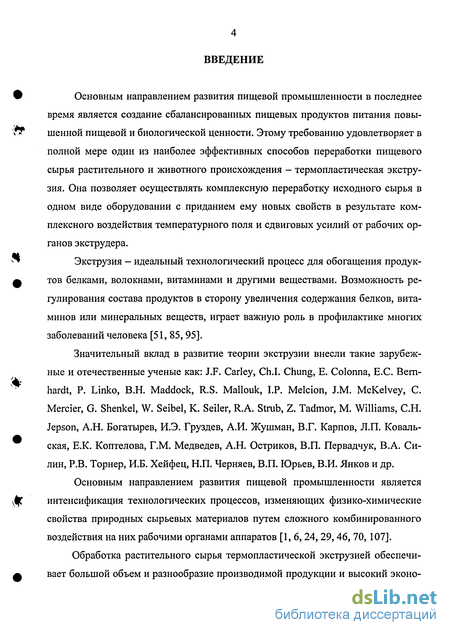

Введение к работе
Основным направлением развития пищевой промышленности в последнее время является создание сбалансированных пищевых продуктов питания повышенной пищевой и биологической ценности. Этому требованию удовлетворяет в полной мере один из наиболее эффективных способов переработки пищевого сырья растительного и животного происхождения - термопластическая экструзия. Она позволяет осуществлять комплексную переработку исходного сырья в одном виде оборудовании с приданием ему новых свойств в результате комплексного воздействия температурного поля и сдвиговых усилий от рабочих органов экструдера.
Экструзия - идеальный технологический процесс для обогащения продуктов белками, волокнами, витаминами и другими веществами. Возможность регулирования состава продуктов в сторону увеличения содержания белков, витаминов или минеральных веществ, играет важную роль в профилактике многих заболеваний человека [51, 85, 95].
Значительный вклад в развитие теории экструзии внесли такие зарубежные и отечественные ученые как: J.F. Carley, Ch.I. Chung, Е. Colonna, Е.С. Bernhardt, P. Linko, B.H. Maddock, R.S. Mallouk, LP. Melcion, J.M. McKelvey, С Mercier, G. Shenkel, W. Seibel, K. Seiler, R.A. Strub, Z. Tadmor, M. Williams, C.H. Jepson, A.H. Богатырев, И.Э. Груздев, А.И. Жушман, В.Г. Карпов, Л.П. Ковальская, Е.К. Коптелова, Г.М. Медведев, А.Н. Остриков, В.П. Первадчук, В.А. Силин, Р.В. Торнер, И.Б. Хейфец, Н.П. Черняев, В.П. Юрьев, В.И. Янков и др.
Основным направлением развития пищевой промышленности является интенсификация технологических процессов, изменяющих физико-химические свойства природных сырьевых материалов путем сложного комбинированного воздействия на них рабочими органами аппаратов [1,6,24,29,46, 70,107].
Обработка растительного сырья термопластической экструзией обеспечивает большой объем и разнообразие производимой продукции и высокий эконо-

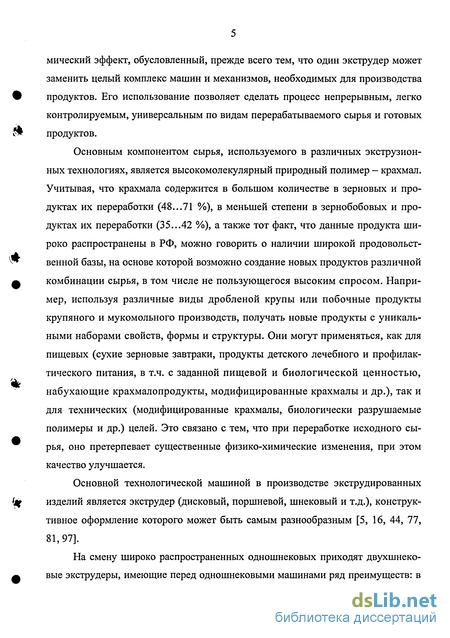

мический эффект, обусловленный, прежде всего тем, что один экструдер может заменить целый комплекс машин и механизмов, необходимых для производства продуктов. Его использование позволяет сделать процесс непрерывным, легко контролируемым, универсальным по видам перерабатываемого сырья и готовых продуктов.
Основным компонентом сырья, используемого в различных экструзион-ных технологиях, является высокомолекулярный природный полимер - крахмал. Учитывая, что крахмала содержится в большом количестве в зерновых и продуктах их переработки (48...71 %), в меньшей степени в зернобобовых и продуктах их переработки (35...42 %), а также тот факт, что данные продукта широко распространены в РФ, можно говорить о наличии широкой продовольственной базы, на основе которой возможно создание новых продуктов различной комбинации сырья, в том числе не пользующегося высоким спросом. Например, используя различные виды дробленой крупы или побочные продукты крупяного и мукомольного производств, получать новые продукты с уникальными наборами свойств, формы и структуры. Они могут применяться, как для пищевых (сухие зерновые завтраки, продукты детского лечебного и профилактического питания, в т.ч. с заданной пищевой и биологической ценностью, набухающие крахмалопродукты, модифицированные крахмалы и др.), так и для технических (модифицированные крахмалы, биологически разрушаемые полимеры и др.) целей. Это связано с тем, что при переработке исходного сырья, оно претерпевает существенные физико-химические изменения, при этом качество улучшается.
Основной технологической машиной в производстве экструдированных изделий является экструдер (дисковый, поршневой, шнековый и т.д.), конструктивное оформление которого может быть самым разнообразным [5, 16, 44, 77, 81,97].
На смену широко распространенных одношнековых приходят двухшнеко-вые экструдеры, имеющие перед одношнековыми машинами ряд преимуществ: в

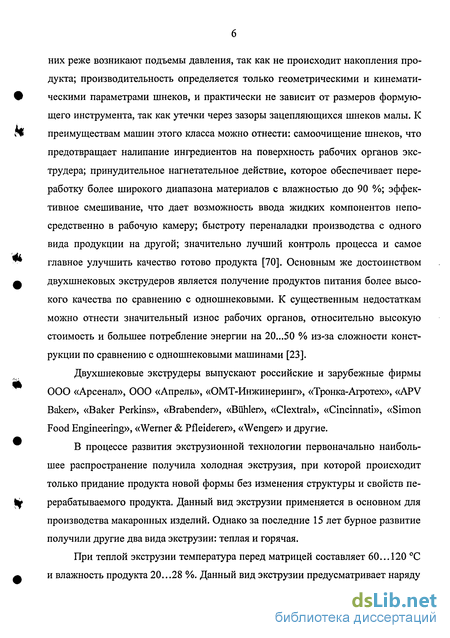

них реже возникают подъемы давления, так как не происходит накопления продукта; производительность определяется только геометрическими и кинематическими параметрами шнеков, и практически не зависит от размеров формующего инструмента, так как утечки через зазоры зацепляющихся шнеков малы. К преимуществам машин этого класса можно отнести: самоочищение шнеков, что предотвращает налипание ингредиентов на поверхность рабочих органов экс-трудера; принудительное нагнетательное действие, которое обеспечивает переработку более широкого диапазона материалов с влажностью до 90 %; эффективное смешивание, что дает возможность ввода жидких компонентов непосредственно в рабочую камеру; быстроту переналадки производства с одного вида продукции на другой; значительно лучший контроль процесса и самое главное улучшить качество готово продукта [70]. Основным же достоинством двухшнековых экструдеров является получение продуктов питания более высокого качества по сравнению с одношнековыми. К существенным недостаткам можно отнести значительный износ рабочих органов, относительно высокую стоимость и большее потребление энергии на 20...50 % из-за сложности конструкции по сравнению с одношнековыми машинами [23].
Двухшнековые экструдеры выпускают российские и зарубежные фирмы ООО «Арсенал», 000 «Апрель», «ОМТ-Инжинеринг», «Тронка-Агротех», «APV Baker», «Baker Perkins», «Brabenden>, «Buhlen>, «Clextral», «Cincinnati», «Simon Food Engineering», «Werner & Pfleideren>, «Wenger» и другие.
В процессе развития экструзионной технологии первоначально наибольшее распространение получила холодная экструзия, при которой происходит только придание продукта новой формы без изменения структуры и свойств перерабатываемого продукта. Данный вид экструзии применяется в основном для производства макаронных изделий. Однако за последние 15 лет бурное развитие получили другие два вида экструзии: теплая и горячая.
При теплой экструзии температура перед матрицей составляет 60...120 С и влажность продукта 20...28 %. Данный вид экструзии предусматривает наряду

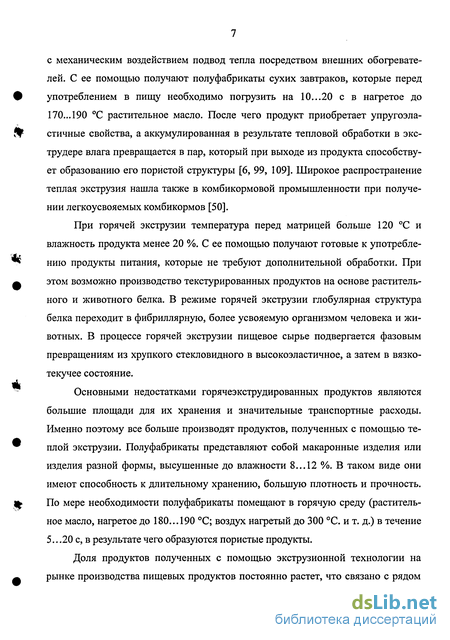

с механическим воздействием подвод тепла посредством внешних обогревателей. С ее помощью получают полуфабрикаты сухих завтраков, которые перед употреблением в пищу необходимо погрузить на 10...20 с в нагретое до 170... 190 С растительное масло. После чего продукт приобретает упругоэла-стичные свойства, а аккумулированная в результате тепловой обработки в экс-трудере влага превращается в пар, который при выходе из продукта способствует образованию его пористой структуры [6, 99, 109]. Широкое распространение теплая экструзия нашла также в комбикормовой промышленности при получении легкоусвояемых комбикормов [50].
При горячей экструзии температура перед матрицей больше 120 С и влажность продукта менее 20 %. С ее помощью получают готовые к употреблению продукты питания, которые не требуют дополнительной обработки. При этом возможно производство текстурированных продуктов на основе растительного и животного белка. В режиме горячей экструзии глобулярная структура белка переходит в фибриллярную, более усвояемую организмом человека и животных. В процессе горячей экструзии пищевое сырье подвергается фазовым превращениям из хрупкого стекловидного в высокоэластичное, а затем в вязко-текучее состояние.
Основными недостатками горячеэкструдированных продуктов являются большие площади для их хранения и значительные транспортные расходы. Именно поэтому все больше производят продуктов, полученных с помощью теплой экструзии. Полуфабрикаты представляют собой макаронные изделия или изделия разной формы, высушенные до влажности 8... 12 %. В таком виде они имеют способность к длительному хранению, большую плотность и прочность. По мере необходимости полуфабрикаты помещают в горячую среду (растительное масло, нагретое до 180... 190 С; воздух нагретый до 300 С. и т. д.) в течение 5...20 с, в результате чего образуются пористые продукты.
Доля продуктов полученных с помощью экструзионной технологии на рынке производства пищевых продуктов постоянно растет, что связано с рядом

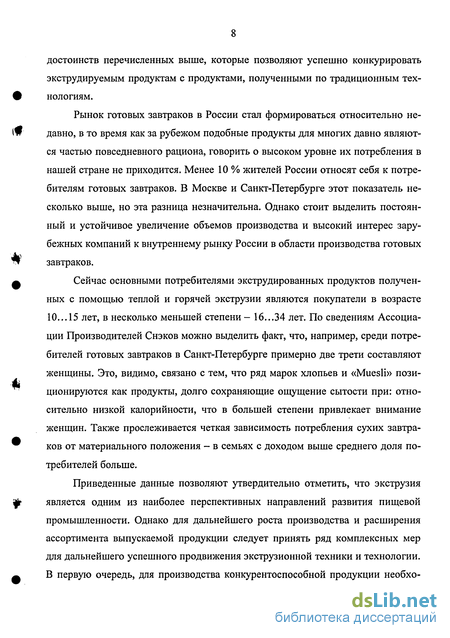

достоинств перечисленных выше, которые позволяют успешно конкурировать экструдируемым продуктам с продуктами, полученными по традиционным технологиям.
Рынок готовых завтраков в России стал формироваться относительно недавно, в то время как за рубежом подобные продукты для многих давно являются частью повседневного рациона, говорить о высоком уровне их потребления в нашей стране не приходится. Менее 10 % жителей России относят себя к потребителям готовых завтраков. В Москве и Санкт-Петербурге этот показатель несколько выше, но эта разница незначительна. Однако стоит выделить постоянный и устойчивое увеличение объемов производства и высокий интерес зарубежных компаний к внутреннему рынку России в области производства готовых завтраков.
Сейчас основными потребителями экструдированных продуктов полученных с помощью теплой и горячей экструзии являются покупатели в возрасте 10... 15 лет, в несколько меньшей степени - 16...34 лет. По сведениям Ассоциации Производителей Снэков можно выделить факт, что, например, среди потребителей готовых завтраков в Санкт-Петербурге примерно две трети составляют женщины. Это, видимо, связано с тем, что ряд марок хлопьев и «Muesli» позиционируются как продукты, долго сохраняющие ощущение сытости при: относительно низкой калорийности, что в большей степени привлекает внимание женщин. Также прослеживается четкая зависимость потребления сухих завтраков от материального положения - в семьях с доходом выше среднего доля потребителей больше.
Приведенные данные позволяют утвердительно отметить, что экструзия является одним из наиболее перспективных направлений развития пищевой промышленности. Однако для дальнейшего роста производства и расширения ассортимента выпускаемой продукции следует принять ряд комплексных мер для дальнейшего успешного продвижения экструзионной техники и технологии. В первую очередь, для производства конкурентоспособной продукции необхо-

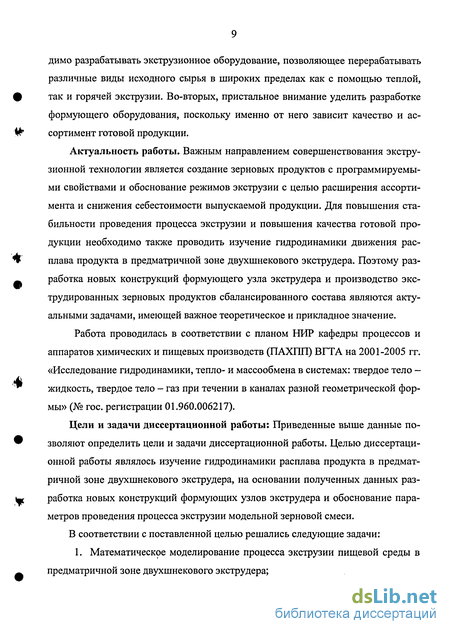

димо разрабатывать экструзионное оборудование, позволяющее перерабатывать различные виды исходного сырья в широких пределах как с помощью теплой, так и горячей экструзии. Во-вторых, пристальное внимание уделить разработке формующего оборудования, поскольку именно от него зависит качество и ассортимент готовой продукции.
Актуальность работы. Важным направлением совершенствования экстру-зионной технологии является создание зерновых продуктов с программируемыми свойствами и обоснование режимов экструзии с целью расширения ассортимента и снижения себестоимости выпускаемой продукции. Для повышения стабильности проведения процесса экструзии и повышения качества готовой продукции необходимо также проводить изучение гидродинамики движения расплава продукта в предматричной зоне двухшнекового экструдера. Поэтому разработка новых конструкций формующего узла экструдера и производство экс-трудированных зерновых продуктов сбалансированного состава являются актуальными задачами, имеющей важное теоретическое и прикладное значение.
Работа проводилась в соответствии с планом НИР кафедры процессов и аппаратов химических и пищевых производств (ПАХПП) ВГТА на 2001-2005 гг. «Исследование гидродинамики, тепло- и массообмена в системах: твердое тело -жидкость, твердое тело - газ при течении в каналах разной геометрической формы» (№ гос. регистрации 01.960.006217).
Цели и задачи диссертационной работы: Приведенные выше данные позволяют определить цели и задачи диссертационной работы. Целью диссертационной работы являлось изучение гидродинамики расплава продукта в предматричной зоне двухшнекового экструдера, на основании полученных данных разработка новых конструкций формующих узлов экструдера и обоснование параметров проведения процесса экструзии модельной зерновой смеси.
В соответствии с поставленной целью решались следующие задачи: 1. Математическое моделирование процесса экструзии пищевой среды в предматричной зоне двухшнекового экструдера;
Исследование основных закономерностей процесса обработки зерновой смеси на двухшнековом экструдере и выбор его рациональных параметров;
Исследование реологических свойств модельной зерновой смеси и экс-трудированных палочек;
Разработка методики инженерного расчета двухшнекового экструдера;
Разработка новых конструкций экструдеров при переработки сырья растительного происхождения;
6. Разработка поликомпонентной смеси для производства продуктов пи
тания сбалансированного состава;
Определение формы связи влаги в материале и условий терморазложения экструдируемой смеси;
Определение биологической, энергетической и пищевой ценности экс-трудированных зерновых палочек;
Проведение промышленной апробации предлагаемого способа производства экструдированных зерновых продуктов функционального назначения.
Научная новизна. На основании проведенных исследований, обобщения и анализа разработан способ производства экструдированных амарантовых палочек.
Определены реологические показатели зерновой смеси на основе шрота амаранта, находящейся в виде расплава в предматричной зоне. Подтверждено, что расплавы зерновых продуктов подчиняются закону Оствальда-де-Виля.
Разработана математическая модель движения аномально вязкой жидкости в предматричной зоне двухшнекового экструдера. Определены поля скоростей и давления в рассматриваемой области и оптимизирована геометрия внутренней поверхности формующего узла для предотвращения возникновения застойных зон и повышения производительности. Используя результаты математического моделирования, разработаны новые конструкции формующих узлов экструдера, новизна которых подтверждается патентами РФ № 2185286, 2213659, 2241598, 2251485.

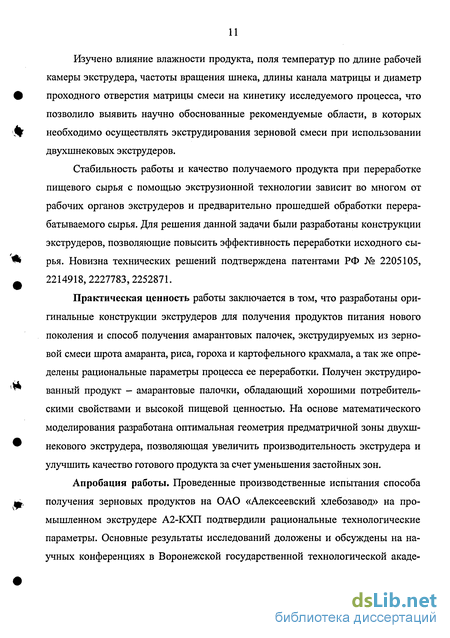

Изучено влияние влажности продукта, поля температур по длине рабочей камеры экструдера, частоты вращения шнека, длины канала матрицы и диаметр проходного отверстия матрицы смеси на кинетику исследуемого процесса, что позволило выявить научно обоснованные рекомендуемые области, в которых необходимо осуществлять экструдирования зерновой смеси при использовании двухшнековых экструдеров.
Стабильность работы и качество получаемого продукта при переработке пищевого сырья с помощью экструзионнои технологии зависит во многом от рабочих органов экструдеров и предварительно прошедшей обработки перерабатываемого сырья. Для решения данной задачи были разработаны конструкции экструдеров, позволяющие повысить эффективность переработки исходного сырья. Новизна технических решений подтверждена патентами РФ № 2205105, 2214918, 2227783, 2252871.
Практическая ценность работы заключается в том, что разработаны оригинальные конструкции экструдеров для получения продуктов питания нового поколения и способ получения амарантовых палочек, экструдируемых из зерновой смеси шрота амаранта, риса, гороха и картофельного крахмала, а так же определены рациональные параметры процесса ее переработки. Получен экструдиро-ванный продукт - амарантовые палочки, обладающий хорошими потребительскими свойствами и высокой пищевой ценностью. На основе математического моделирования разработана оптимальная геометрия предматричной зоны двухш-некового экструдера, позволяющая увеличить производительность экструдера и улучшить качество готового продукта за счет уменьшения застойных зон.
Апробация работы. Проведенные производственные испытания способа получения зерновых продуктов на ОАО «Алексеевский хлебозавод» на промышленном экструдере А2-КХП подтвердили рациональные технологические параметры. Основные результаты исследований доложены и обсуждены на научных конференциях в Воронежской государственной технологической акаде-
мий (с 2001 по 2004 гг.); Екатеринбурге (2001), Тольятти (2001), Новосибирске (2002, 2003), Уфе (2003), Казани (2004), Могилеве (2004, 2005).
Результаты настоящей работы представлены на конкурсах и отмечены дипломами:
Диплом в рамках 17-ой межрегиональной выставки «ПРОДТОРГ» г. Воронеж, 2003 г., за разработку «Перспективных конструкций экструдеров для производства комбинированных продуктов».
Диплом конкурса инновационных проектов в рамках 17-ой межрегиональной выставки «ПРОДТОРГ» г. Воронеж, 2003 г., за проект «Совершенствование конструкций экструдеров для производства продуктов питания с высокой пищевой ценностью».
Диплом выставки «ЦЕНТРАГРОМАШ» г. Воронеж, 2004 г., за исследование темы «Научное обеспечение производства экструдированных продуктов».
Диплом в рамках П-ой Всероссийской выставки-ярмарки научно-исследовательских работ и инновационной деятельности студентов, аспирантов и молодых ученых высших учебных заведений Российской Федерации «ИН-НОВ-2005» г. Новочеркасск, 2005 г., за проект «Разработка экструдеров для производства продуктов нового поколений».
По результатам работы получено звание лауреата премии администрации Воронежской области среди молодых ученых за 2002 г.
Работа выполнялась на кафедре процессов и аппаратов химических и пищевых производств (ПАХПП) Воронежской государственной технологической академии. Хотелось бы выразить благодарность научному руководителю доктору технических наук, профессору Острикову Александру Николаевичу за оказанную помощь и консультации при выполнении диссертационной работы.
