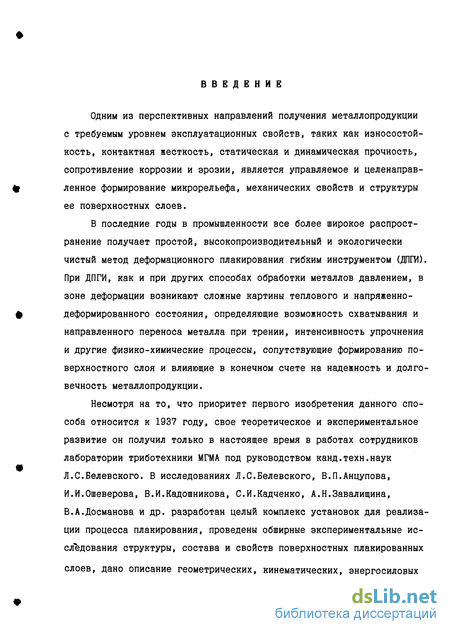

Введение к работе
Одним из перспективных направлений получения металлопродукции с требуемым уровнем эксплуатационных свойств, таких как износостойкость, контактная жесткость, статическая и динамическая прочность, сопротивление коррозии и эрозии, является управляемое и целенаправленное формирование микрорельефа, механических свойств и структуры ее поверхностных слоев.

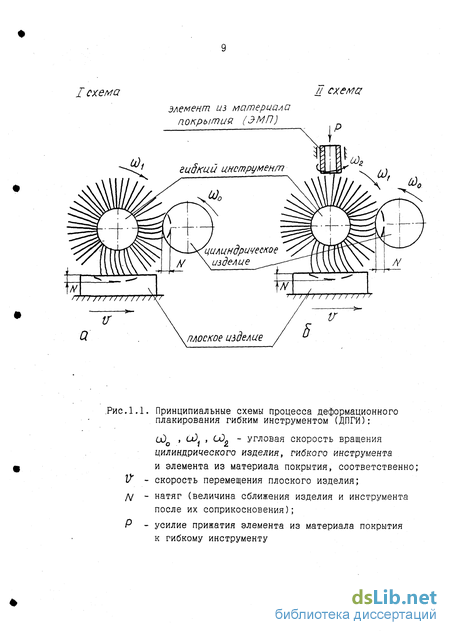

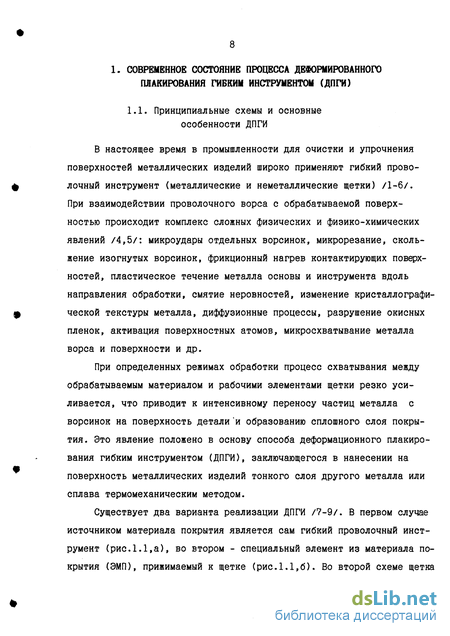

В последние годы в промышленности все более широкое распространение получает простой, высокопроизводительный и экологически чистый метод деформационного плакирования гибким инструментом (ДПГИ). При ДПГИ, как и при других способах обработки металлов давлением, в зоне деформации возникают сложные картины теплового и напряженно-деформированного состояния, определяющие возможность схватывания и направленного переноса металла при трении, интенсивность упрочнения и другие физико-химические процессы, сопутствующие формированию поверхностного слоя и влияющие в конечном счете на надежность и долговечность металлопродукции.

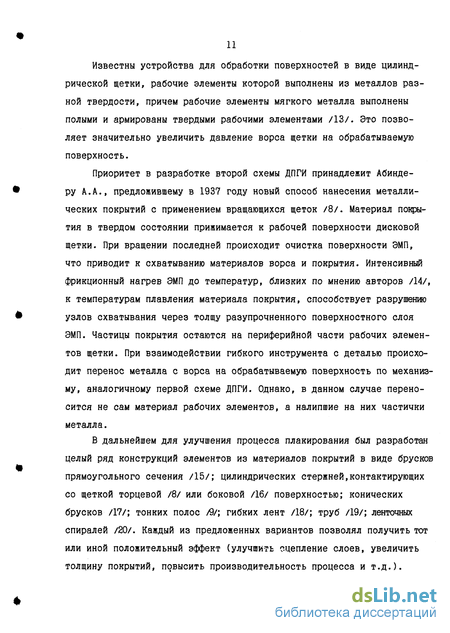

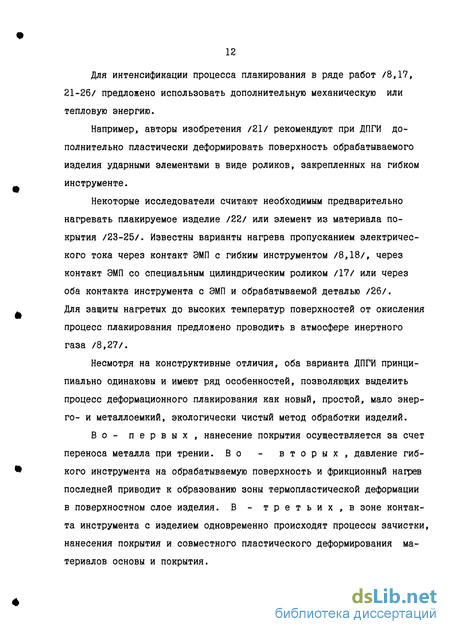

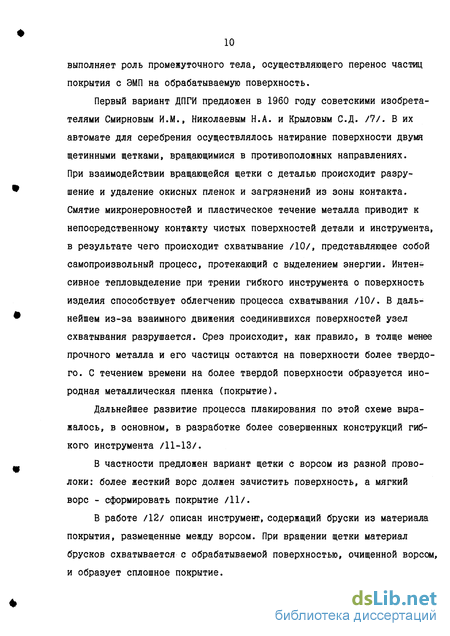

Несмотря на то, что приоритет первого изобретения данного способа относится к 1937 году, свое теоретическое и экспериментальное развитие он получил только в настоящее время в работах сотрудников лаборатории триботехники МГМА под руководством канд.техн.наук Л.С.Белевского. В исследованиях Л.С.Белевского, В.П.Анцупова, И.И.Ошеверова, В.И.Кадошникова, С.И.Кадченко, А.Н.Завалищина, В.А.Досманова и др. разработан целый комплекс установок для реализации процесса плакирования, проведены обширные экспериментальные исследования структуры, состава и свойств поверхностных плакированных
слоев, дано описание геометрических, кинематических, энергосиловых
параметров процесса, предложен новый оригинальный подход к расчету напряженно-деформированного состояния поверхностного пластического слоя, возникающего при данном виде обработки.
В результате практического применения способа получены значительные успехи в улучшении эксплуатационных свойств длинномерных изделий и деталей различного механического оборудования.
Современный уровень исследований ДПГЙ позволяет поставить задачу разработки рациональных режимов плакирования для получения поверхностных слоев с заданным уровнем характеристик.
На решение этой актуальной научной задачи направлена данная диссертационная работа, целью которой является исследование теплового и напряженно-деформационного состояния в очаге деформации при плакировании цилиндрического тела для формирования поверхностного слоя с требуемым уровнем геометрических и механических характеристик.

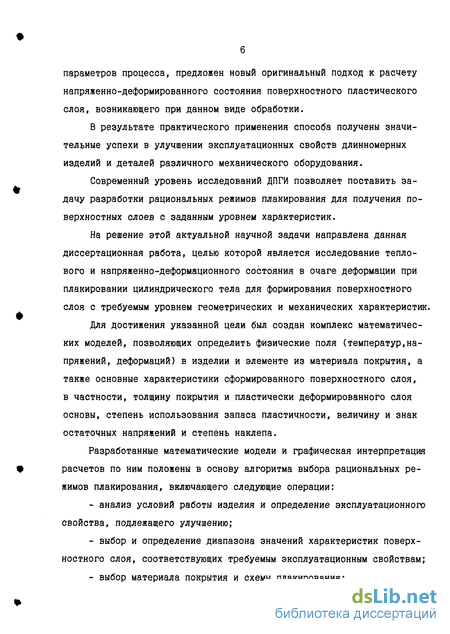

Для достижения указанной цели был создан комплекс математических моделей, позволяющих определить физические поля (температур,напряжений, деформаций) в изделии и элементе из материала покрытия, а также основные характеристики сформированного поверхностного слоя, в частности, толщину покрытия и пластически деформированного слоя основы, степень использования запаса пластичности, величину и знак остаточных напряжений и степень наклепа.
Разработанные математические модели и графическая интерпретация расчетов по ним положены в основу алгоритма выбора рациональных режимов плакирования, включающего следующие операции:
анализ условий работы изделия и определение эксплуатационного свойства, подлежащего улучшению;
выбор и определение диапазона значений характеристик поверхностного слоя, соответствующих требуемым эксплуатационным свойствам;
выбор материала покрытия и схемы плакирования;
оценку тепловых, деформационных, геометрических (размерных) и дополнительных ограничений ДПГИ;
поиск необходимого соотношения режимных параметров, обеспечивающих выбранный уровень характеристик поверхностного слоя.
На основе предложенного подхода к поиску рациональных режимов плакирования разработан и апробирован ряд новых "ДПГИ-технологий".

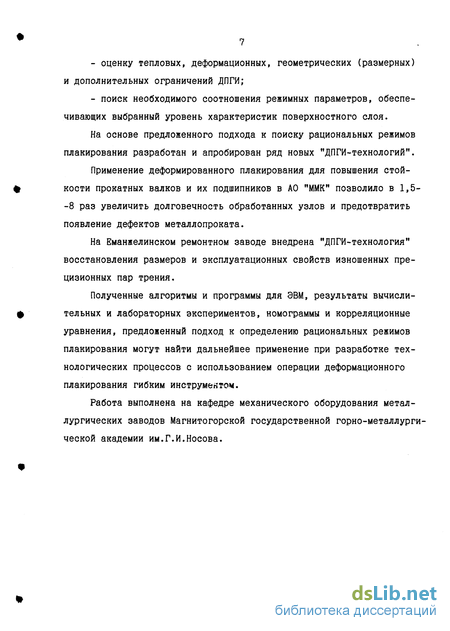

Применение деформированного плакирования для повышения стойкости прокатных валков и их подшипников в АО "ММК" позволило в 1,5--8 раз увеличить долговечность обработанных узлов и предотвратить появление дефектов металлопроката.
На Еманжелинском ремонтном заводе внедрена "ДПГИ-технология" восстановления размеров и эксплуатационных свойств изношенных прецизионных пар трения.
Полученные алгоритмы и программы для ЭВМ, результаты вычислительных и лабораторных экспериментов, номограммы и корреляционные уравнения, предложенный подход к определению рациональных режимов плакирования могут найти дальнейшее применение при разработке технологических процессов с использованием операции деформационного плакирования гибким инструментом.
Работа выполнена на кафедре механического оборудования металлургических заводов Магнитогорской государственной горно-металлургической академии им.Г.И.Носова.
