Введение к работе

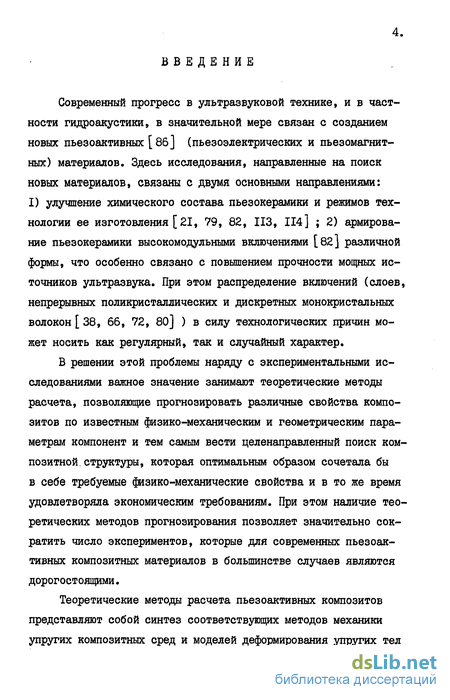

Современный прогресс в ультразвуковой технике, и в частности гидроакустики, в значительной мере связан с созданием новых пьезоактивных [ 86] (пьезоэлектрических и пьезомагнит-ных) материалов. Здесь исследования, направленные на поиск новых материалов, связаны с двумя основными направлениями: I) улучшение химического состава пьезокерамики и режимов технологии ее изготовления [ 21, 79, 82, ИЗ, 114] ; 2) армирование пьезокерамики высокомодульными включениями [82] различной формы, что особенно связано с повышением прочности мощных источников ультразвука. При этом распределение включений (слоев, непрерывных поликристаллических и дискретных монокристальных волокон [ 38, 66, 72, 80] ) в силу технологических причин может носить как регулярный, так и случайный характер.
В решении этой проблемы наряду с экспериментальными исследованиями важное значение занимают теоретические методы расчета, позволяющие прогнозировать различные свойства композитов по известным физико-механическим и геометрическим параметрам компонент и тем самым вести целенаправленный поиск композитной, структуры, которая оптимальным образом сочетала бы в себе требуемые физико-механические свойства и в то же время удовлетворяла экономическим требованиям. При этом наличие теоретических методов прогнозирования позволяет значительно сократить число экспериментов, которые для современных пьезоактивных композитных материалов в большинстве случаев являются дорогостоящими.
Теоретические методы расчета пьезоактивных композитов представляют собой синтез соответствующих методов механики упругих композитных сред и моделей деформирования упругих тел
5.

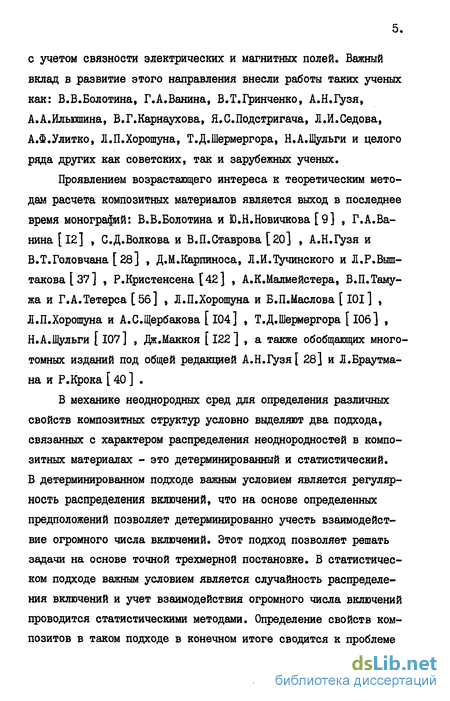

с учетом связности электрических и магнитных полей. Важный вклад в развитие этого направления внесли работы таких ученых как: В.В.Болотина, Г.А.Ванина, В.Т.Гринченко, А.Н.Гузя, А.А.Ильюшина, В.Г.Карнаухова, Я.С.Подстригача, Л.И.Седова, А.Ф.Улитко, Л.П.Хорошуна, Т.Д.Шермергора, Н.А.Шульги и целого ряда других как советских, так и зарубежных ученых.
Проявлением возрастающего интереса к теоретическим методам расчета композитных материалов является выход в последнее время монографий: В.В.Болотина и Ю.Н.Новичкова [9] , Г.А.Ванина [12] , С.Д.Волкова и В.П.Ставрова [20] , А.Н.Гузя и В.Т.Головчана [28] , Д.М.Карпиноса, Л.И.Тучинского и Л.Р.Выш-такова[37] , Р.Кристенсена [42] , А.К.Малмейстера, В.П.Таму-жа и Г.А.Тетерса [5б] , Л.П.Хорошуна и Б.П.Маслова [ 101 ] , Л.П.Хорошуна и А.С.Щербакова [l04] , Т.Д.Шермергора [Юб] , Н.А.Шульги [ 107 ] , Дж.Маккоя [ 122 ] , а также обобщающих многотомных изданий под общей редакцией А.Н.Гузя [ 28] и Л.Браутма-на и Р.Крока [ 40 ] .
В механике неоднородных сред для определения различных свойств композитных структур условно выделяют два подхода, связанных с характером распределения неоднородностей в композитных материалах - это детерминированный и статистический. В детерминированном подходе важным условием является регулярность распределения включений, что на основе определенных предположений позволяет детерминированно учесть взаимодействие огромного числа включений. Этот подход позволяет решать задачи на основе точной трехмерной постановке. В статистическом подходе важным условием является случайность распределения включений и учет взаимодействия огромного числа включений проводится статистическими методами. Определение свойств композитов в таком подходе в конечном итоге сводится к проблеме
6.

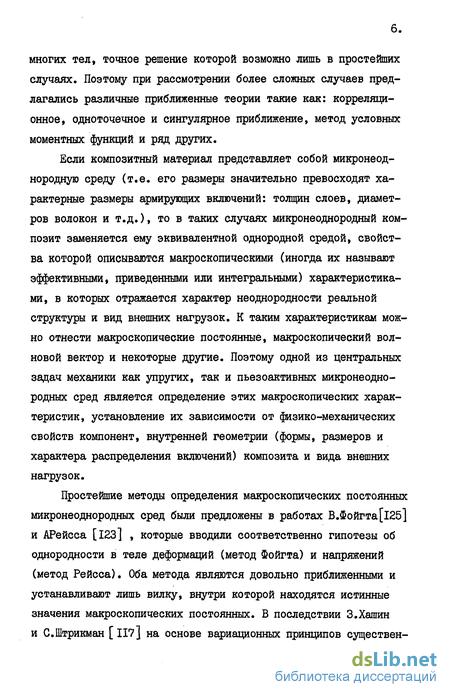

многих тел, точное решение которой возможно лишь в простейших случаях. Поэтому при рассмотрении более сложных случаев предлагались различные приближенные теории такие как: корреляционное, одноточечное и сингулярное приближение, метод условных моментных функций и ряд других.
Если композитный материал представляет собой микронеоднородную среду (т.е. его размеры значительно превосходят характерные размеры армирующих включений: толщин слоев, диаметров волокон и т.д.), то в таких случаях микронеоднородный композит заменяется ему эквивалентной однородной средой, свойства которой описываются макроскопическими (иногда их называют эффективными, приведенными или интегральными) характеристиками, в которых отражается характер неоднородности реальной структуры и вид внешних нагрузок. К таким характеристикам можно отнести макроскопические постоянные, макроскопический волновой вектор и некоторые другие. Поэтому одной из центральных задач механики как упругих, так и пьезоактивных микронеоднородных сред является определение этих макроскопических характеристик, установление их зависимости от физико-механических свойств компонент, внутренней геометрии (формы, размеров и характера распределения включений) композита и вида внешних нагрузок.
Простейшие методы определения макроскопических постоянных микронеоднородных сред были предложены в работах В.Фойгта[і25] и АРейсса [123] , которые вводили соответственно гипотезы об однородности в теле деформаций (метод Фойгта) и напряжений (метод Рейсса). Оба метода являются довольно приближенными и устанавливают лишь вилку, внутри которой находятся истинные значения макроскопических постоянных. В последствии З.Хашин и С.Штрикман [П7] на основе вариационных принципов существен-
7.

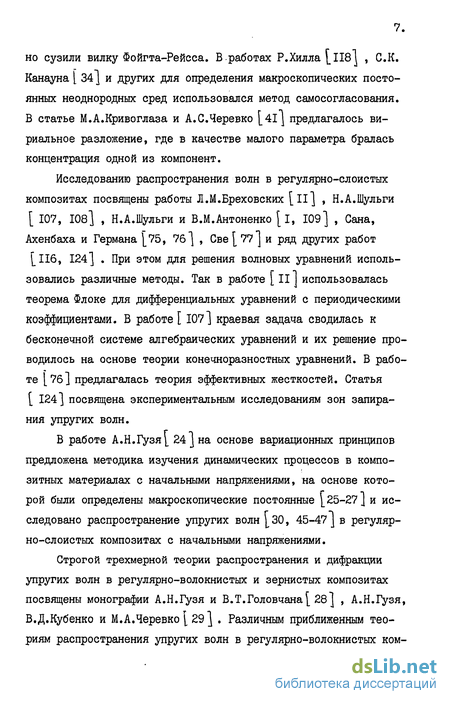

но сузили вилку Фойгта-Рейсса. В-работах Р.Хилла[пв] , С.К. Канауна [ 34] и других для определения макроскопических постоянных неоднородных сред использовался метод самосогласования. В статье М.А.Кривоглаза и А.С.Черевко [41J предлагалось ви-риальное разложение, где в качестве малого параметра бралась концентрация одной из компонент.
Исследованию распространения волн в регулярно-слоистых композитах посвящены работы Л.М.Бреховских [її] , Н.А.Шульги [ 107, 108] , Н.А.Шульги и В.М.Антоненко [і, 109] , Сана, Ахенбаха и Германа [75, 76 ] , Све [ 77] и ряд других работ [116, 124] . При этом для решения волновых уравнений использовались различные методы. Так в работе [ II ] использовалась теорема Флоке для дифференциальных уравнений с периодическими коэффициентами. В работе [ 107] краевая задача сводилась к бесконечной системе алгебраических уравнений и их решение проводилось на основе теории конечноразностных уравнений. В работе [7б] предлагалась теория эффективных жесткостей. Статья [ 124] посвящена экспериментальным исследованиям зон запирания упругих волн.
В работе А.Н.Гузя[ 24] на основе вариационных принципов предложена методика изучения динамических процессов в композитных материалах с начальными напряжениями, на основе которой были определены макроскопические постоянные [25-27 J и исследовано распространение упругих волн [ЗО, 45-47] в регулярно-слоистых композитах с начальными напряжениями.
Строгой трехмерной теории распространения и дифракции упругих волн в регулярно-волокнистых и зернистых композитах посвящены монографии А.Н.Гузя и В.Т.Головчана[ 28] , А.Н.Гузя, В.Д.Кубенко и М.А.Черевко [ 29] . Различным приближенным теориям распространения упругих волн в регулярно-волокнистых ком-
8.

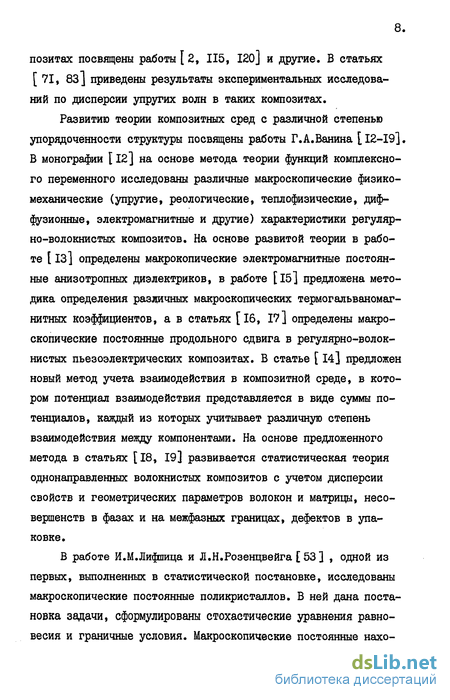

позитах посвящены работы [ 2, 115, 120] и другие. В статьях [71, 83] приведены результаты экспериментальных исследований по дисперсии упругих волн в таких композитах.
Развитию теории композитных сред с различной степенью упорядоченности структуры посвящены работы Г.А.Ванина [12-19]. В монографии [12] на основе метода теории функций комплексного переменного исследованы различные макроскопические физико-механические (упругие, реологические, теплофизические, диффузионные, электромагнитные и другие) характеристики регулярно-волокнистых композитов. На основе развитой теории в работе [ІЗ] определены макрокопические электромагнитные постоянные анизотропных диэлектриков, в работе [15] предложена методика определения различных макроскопических термогальваномаг-нитных коэффициентов, а в статьях [16, 17] определены макроскопические постоянные продольного сдвига в регулярно-волокнистых пьезоэлектрических композитах. В статье [ 14] предложен новый метод учета взаимодействия в композитной среде, в котором потенциал взаимодействия представляется в виде суммы потенциалов, каждый из которых учитывает различную степень взаимодействия между компонентами. На основе предложенного метода в статьях [18, 19] развивается статистическая теория однонаправленных волокнистых композитов с учетом дисперсии свойств и геометрических параметров волокон и матрицы, несовершенств в фазах и на межфазных границах, дефектов в упаковке.
В работе И.М.Лифшица и Л.Н.Розенцвейга [53] , одной из первых, выполненных в статистической постановке, исследованы макроскопические постоянные поликристаллов. В ней дана постановка задачи, сформулированы стохастические уравнения равновесия и граничные условия. Макроскопические постоянные нахо-
9.

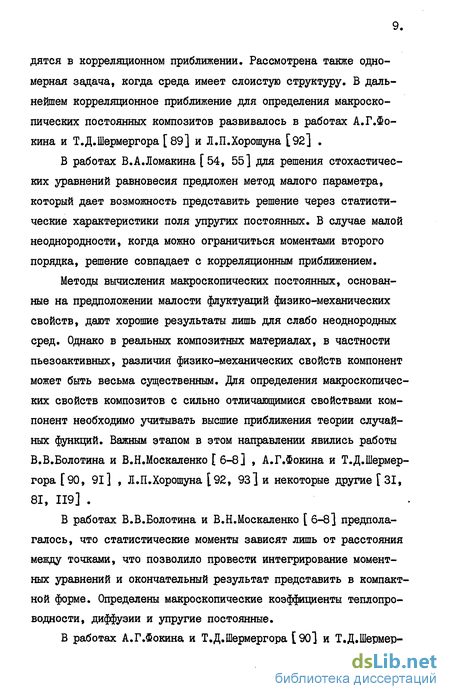

дятся в корреляционном приближении. Рассмотрена также одномерная задача, когда среда имеет слоистую структуру. В дальнейшем корреляционное приближение для определения макроскопических постоянных композитов развивалось в работах А.Г.Фокина и Т.Д.Шермергора [ 89] и Л.П.Хорошуна [92] .
В работах В.А.Ломакина [ 54, 55] для решения стохастических уравнений равновесия предложен метод малого параметра, который дает возможность представить решение через статистические характеристики поля упругих постоянных. В случае малой неоднородности, когда можно ограничиться моментами второго порядка, решение совпадает с корреляционным приближением.
Методы вычисления макроскопических постоянных, основанные на предположении малости флуктуации физико-механических свойств, дают хорошие результаты лишь для слабо неоднородных сред. Однако в реальных композитных материалах, в частности пьезоактивных, различия физико-механических свойств компонент может быть весьма существенным. Для определения макроскопических свойств композитов с сильно отличающимися свойствами компонент необходимо учитывать высшие приближения теории случайных функций. Важным этапом в этом направлении явились работы В.В.Болотина и В.Н.Москаленко [ 6-8] , А.Г.Фокина и Т.Д.Шермергора [90, 91] , Л.П.Хорошуна [92, 93 ] и некоторые другие [31, 81, 119] .
В работах В.В.Болотина и В.Н.Москаленко [ 6-8] предполагалось, что статистические моменты зависят лишь от расстояния между точками, что позволило провести интегрирование момент-ных уравнений и окончательный результат представить в компактной форме. Определены макроскопические коэффициенты теплопроводности, диффузии и упругие постоянные.
В работах А.Г.Фокина и Т.Д.Шермергора [90] и Т.Д.Шермер-
10.

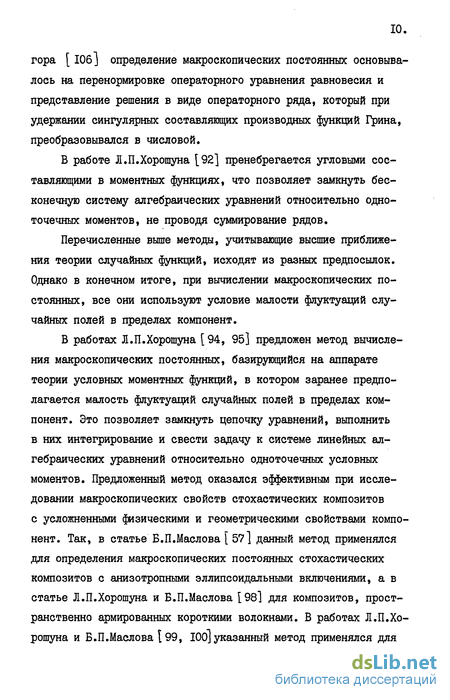

гора [ Юб] определение макроскопических постоянных основывалось на перенормировке операторного уравнения равновесия и представление решения в виде операторного ряда, который при удержании сингулярных составляющих производных функций Грина, преобразовывался в числовой.
В работе Л.П.Хорошуна [92] пренебрегается угловыми составляющими в моментных функциях, что позволяет замкнуть бесконечную систему алгебраических уравнений относительно одноточечных моментов, не проводя суммирование рядов.
Перечисленные выше методы, учитывающие высшие приближения теории случайных функций, исходят из разных предпосылок. Однако в конечном итоге, при вычислении макроскопических постоянных, все они используют условие малости флуктуации случайных полей в пределах компонент.
В работах Л.П.Хорошуна [94, 95] предложен метод вычисления макроскопических постоянных, базирующийся на аппарате теории условных моментных функций, в котором заранее предполагается малость флуктуации случайных полей в пределах компонент. Это позволяет замкнуть цепочку уравнений, выполнить в них интегрирование и свести задачу к системе линейных алгебраических уравнений относительно одноточечных условных моментов. Предложенный метод оказался эффективным при исследовании макроскопических свойств стохастических композитов с усложненными физическими и геометрическими свойствами компонент. Так, в статье Б.П.Маслова [ 571 данный метод применялся для определения макроскопических постоянных стохастических композитов с анизотропными эллипсоидальными включениями, а в статье Л.П.Хорошуна и Б.П.Маслова [98] для композитов, пространственно армированных короткими волокнами. В работах Л.П.Хорошуна и Б.П.Маслова [99, I00J указанный метод применялся для
и.
определения макроскопических постоянных слоистых и волокнистых пьезоэлектрических композитов стохастической структуры. В статьях Б.П.Маслова [60, 59] и Б.П.Маслова и Л.П.Хорошуна [64І метод условных моментов применялся для нахождения макроскопических свойств стохастических композитов с начальными деформациями, с геометрически и физически нелинейными свойствами компонент.
Исследованию распространения упругих волн в стохастически неоднородных средах посвящены работы [49, 52, 58, 61, 87, 88, 96, 105, 106, ІІ0-ІІ2, 121, 122] и ряд других.
В статье И.М.Лифшица и Г.Д.Пархомовского [ 52] в корреляционном приближении найдена дисперсия и коэффициент рассеяния упругих волн в поликристаллах. Задача сводилась к вычислению динамических макроскопических постоянных, которые зависят от частоты внешней нагрузки и в динамической области имеют существенно комплексный характер. На базе осредненных уравнений движения находился волновой вектор макроскопической волны: действительная часть устанавливала закон дисперсии, мнимая часть коэффициент рассеяния. Рассматривались предельные случаи длинных и коротких волн. В дальнейшем указанный подход развивался в работах А.А.Усова и Т.Д.Шермерго-ра для исследования дисперсии и рассеяния упругих волн в пьезоэлектрических поликристаллах [ 87] и композитных материалах [ 88] . Несколько иные подходы для исследования распространения упругих волн в композитных средах использовались в работах А.М.Левина [ 49] и А.В.Чигарева [105] .
Работы Б.М.Шумана [ ІІ0-ІІ2] посвящены изучению распространения, дисперсии и рассеянию упругих волн в средах со случайными неоднородностями. В работе [ НО] решается задача о распространении продольных и поперечных волн в слабо неодно-
12.

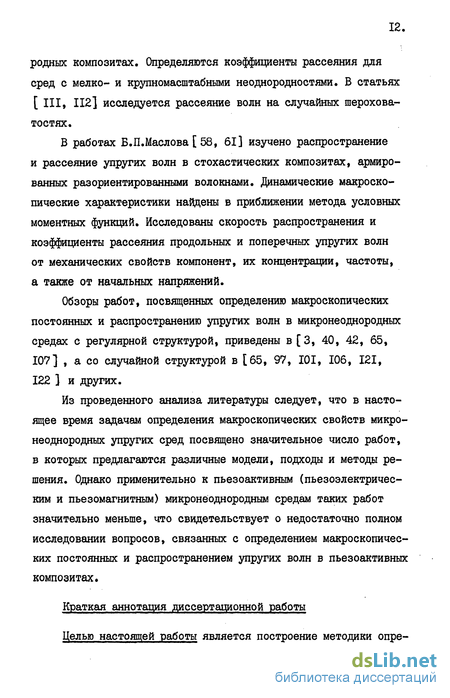

родных композитах. Определяются коэффициенты рассеяния для сред с мелко- и крупномасштабными неоднородностями. В статьях [ III, 112] исследуется рассеяние волн на случайных шероховатостях.
В работах Б.П.Маслова [ 58, 61] изучено распространение и рассеяние упругих волн в стохастических композитах, армированных разориентированными волокнами. Динамические макроскопические характеристики найдены в приближении метода условных моментных функций. Исследованы скорость распространения и коэффициенты рассеяния продольных и поперечных упругих волн от механических свойств компонент, их концентрации, частоты, а также от начальных напряжений.
Обзоры работ, посвященных определению макроскопических постоянных и распространению упругих волн в микронеоднородных средах с регулярной структурой, приведены в [3, 40, 42, 65, 107] , а со случайной структурой в [65, 97, 101, 106, 121, 122 ] и других.
Из проведенного анализа литературы следует, что в настоящее время задачам определения макроскопических свойств микронеоднородных упругих сред посвящено значительное число работ, в которых предлагаются различные модели, подходы и методы решения. Однако применительно к пьезоактивным (пьезоэлектрическим и пьезомагнитным) микронёоднородным средам таких работ значительно меньше, что свидетельствует о недостаточно полном исследовании вопросов, связанных с определением макроскопических постоянных и распространением упругих волн в пьезоактивных композитах*
Краткая аннотация диссертационной работы
Целью настоящей работы является построение методики опре-
ІЗ.
деления динамических макроскопических характеристик пьезоактивных композитов стохастической структуры, и на ее основе исследование макроскопических динамических и статических свойств стохастических пьезоактивных слоистых, волокнистых и зернистых композитов с трансверсально изотропными компонентами.
На защиту выносятся следующие вопросы:
Постановка и решение задачи о распространении плоских гармонических упругих волн в стохастических пьезоактивных композитах, армированных однонаправленными эллипсоидальными трансверсально изотропными волокнами.
Исследование распространения упругих волн в стохастических слоистых пьезоактивных композитах с трансверсально изотропными компонентами, определение зависимости фазовой и групповой скорости и коэффициентов рассеяния продольных и поперечных макроскопических упругих волн от физико-механических свойств компонент, их концентрации и отношения длины волны к толщине армирующих слоев.
Исследование распространения упругих волн в стохастических волокнистых пьезоактивных композитах с трансверсально изотропными компонентами, определение зависимости фазовой и групповой скорости продольных и поперечных макроскопических упругих волн от физико-механических свойств компонент, их концентрации и отношения длины волны к диаметру армирующих волокон.
Определение макроскопических постоянных стохастических пьезоактивных композитов, армированных однонаправленными эллипсоидальными трансверсально изотропными волокнами, исследование их зависимости от физико-механических свойств компонент,
14.
концентрации и формы армирующих эллипсоидальных волокон.
Научная новизна и значимость результатов исследований. В работе развит метод условных моментных функций применительно к случаю динамического нагружения стохастических пьезоактивных композитов, на основе которого впервые решены задачи и раскрыты основные закономерности распространения, дисперсии и рассеяния упругих волн в слоистых и волокнистых пьезоактивных композитах, а также впервые определены и исследованы основные свойства макроскопических постоянных пьезоактивных композитов с однонаправленными эллипсоидальными включениями.
Достоверность полученных результатов обеспечивается использованием достаточно строгого и обоснованного метода условных моментных функций, вычислениями на ЭВМ с контролируемой точностью и достаточно хорошим совпадением некоторых частных результатов с имеющимися точными решениями для регулярных структур.
Диссертация состоит из введения, четырех глав, заключения и списка литературы.
Первая глава посвящена построению методики определения динамических макроскопических характеристик, использующихся в дальнейшем для определения макроскопических постоянных, а также для исследования распространения, дисперсии и рассеяния упругих волн, в стохастических пьезоактивных композитах.
Рассматриваются композиты, армированные однонаправленными дискретными волокнами в форме эллипсоидов вращения. Предполагается, что матрица и включения обладают трансверсально изотропными электромагнитоупругими свойствами. Строятся стохастические уравнения движения, которые интегрируются при помощи метода условных моментных функций. Находятся динамические макроскопические характеристики, которые в динамической
15.
области являются комплексными величинами. Из макроскопических уравнений движения найден комплексный волновой вектор. Устанавливается функциональная зависимость фазовой и групповой скорости, а также коэффициентов рассеяния макроскопических продольных и поперечных упругих волн от физико-механических свойств компонент, их концентрации, формы включений, частоты и направления распространения волны.
Во второй главе на базе полученных результатов исследуется распространение макроскопических упругих волн в слоистых пьезоактивных композитах. Рассматриваются случаи распространения волн поперек и вдоль слоев. Устанавливается аналитическая зависимость фазовой и групповой скорости, а также коэффициентов рассеяния макроскопических продольных и поперечных упругих волн от физико-механических свойств компонент, их концентрации и отношения длины волны к толщине армирующих слоев. Рассматриваются случаи пьезоэлектрических и пьезомагнитных композитов. В частном случае рассмотрено распространение волн без учета рассеяния энергии. В предельном статическом случае найдены макроскопические постоянные слоистых пьезоактивных композитов.
В третьей главе исследуется распространение макроскопических упругих волн в волокнистых пьезоактивных композитах. Рассматривается случай распространения волн вдоль волокон. Без учета рассеяния энергии,-найдены формулы, устанавливающие зависимость фазовой и групповой скорости макроскопических продольных и поперечных упругих волн от физико-механических свойств компонент, их концентрации и отношения длины волны к диаметру армирующих волокон. В частном случае, при отсутствии пьезоэффекта, получены соответствующие формулы для упругих композитов с изотропными компонентами. В предельном статичес-
16.
ком случае найдены макроскопические постоянные волокнистых пьезоактивных композитов.
Четвертая глава посвящена определению макроскопических постоянных пьезоактивных композитов, армированных однонаправленными эллипсоидальными волокнами. Макроскопические постоянные находятся из выражений для динамических макроскопических характеристик, определенных в главе I, путем предельного статического перехода. Устанавливается аналитическая зависимость макроскопических постоянных от физико-механических свойств компонент, их концентрации и формы эллипсоидальных включений. Получены соответствующие выражения для пьезоэлектрических композитов с трансверсально изотропными эллипсоидами и для пьезо-магнитных композитов с изотропными эллипсоидами. В предельных переходах получены соответствующие формулы для макроскопических постоянных слоистых и волокнистых пьезоэлектрических и пьезомагнитных композитов.
Изложенные в работе результаты докладывались на: П Республиканской конференции молодых ученых и специалистов (Киев, 1979), ХУ Всесоюзном научном совещании по тепловым напряжениям в элементах конструкций (Канев, 1980), Ш конференции молодых ученых и специалистов по механике композитных материалов (Рига, 1981), У Всесоюзной конференции по композиционным материалам (Москва, 1981), IX научной конференции молодых ученых Института механики АН УССР (Киев, 1981), ХУ конференции молодых исследователей (Новосибирск, 1982), I Всесоюзной научно-технической конференции "Прочность, жесткость и технологичность изделий из композиционных материалов" (Каменец-Подольский, 1982), I теоретической школе - семинар по электродинамике гетерогенных систем (Киев, 1983) и научных семинарах отдела механики стохастически неоднородных сред Института
17.
механики АН YCGP (Киев, 1980-1984), а также опубликованы в работах [50, 51, 62, 63, 102, 103] .
В заключении автор выражает глубокую благодарность свое му научному руководителю проф., д.ф.-м.н. Л.П.Хорошуну, а также с.н.с, к.ф.-м.н. Б.П.Маслову за постоянное внимание к настоящей работе, полезные советы и замечания.
18.
Метод условных моментных функций
Таким образом, наличие в системе уравнений (1.28) двух-точечной условной плотности распределения компонент »%к , зависящей от радиус-вектора X X , позволяет описывать не только композиты с сильно отличающимися свойствами компонент, но и их анизотропию. Следует отметить, что система уравнений (1.28) справедлива для композитов произвольного вида армирования. В дальнейшем, для ее решения, необходимо конкретизировать вид армирования, т.е. построить условную плотность г к .
Для условной плотности w. справедливы следующие очевидные соотношения
Построим условную плотность r jK при общем условии, когда композит стохастически армирован однонаправленными (для определенности вдоль оси Хг ) дискретными (короткими) волокнами в форме эллипсоидов вращения ("усами") [104 ] . Будем предпо-латать, что для г к выполняются следующие условия: 1) композит статистически изотропен в плоскости ХЛХ ; 2) длины хорд, образованные пересечением прямой в произвольном направлении с волокнами, и расстояние между соседними волокнами вдоль этой прямой распределены по экспоненциальным законам; 3) все варианты пересечения прямой с волокнами равновероятны.
Из первого условия следует, что для і к имеет место и достаточно построить г к в произвольной плоскости проходящей через ось Хг . Проведем в этой плоскости некоторую прямуюХг-УПЧ, Тогда на основании второго условия можно записать S %" где S - длина хорды, - расстояние между соседними волокнами, сЦ и olt - соответственно их средние значения. Функция Р ) (х") на этой прямой представляет собой условную плот ЗІ. ность перехода марковского случайного процесса из в \ -состояние. При этом из соотношений (1.30) следует, что условная плотность г к(" 0 должна удовлетворять дифференциальному уравнению [22І "Т" i+x w-i к) (1-31) ах решение которого имеет вид Р кМ = Ск+ Аехр(- - ) . (1.32) Используя условие 3) из (1.29), получим
Из третьего условия для і ,к следует, что среднюю длину хорды dL-4 пересечения прямой Хг=У с эллипсоидом вращения можно определить как среднюю хорду по объему эллипсоида вращения. Проведя вычисления, получаем СЦ а к (1.34) где К, и - размеры полуосей эллипсоида вращения соответственно в поперечном и продольном направлениях. Подставим в (1.34) YY\SX / Z. И приняв во внимание выражение (1.33) для условной плотности RMCOO » окончательно получим
Условия, наложенные на условную плотность 1 »л , определяют класс симметрии физико-механических свойств компонент. Нетрудно убедиться, что как матрица, так и волокна могут обладать не только изотропными, но также и трансвереальноизотроп-ными свойствами при условии, что ось симметрии физико-механических свойств матрицы и волокон совпадает с осью Хг (что характерно для реальных пьезоактивных композитов).
Распространение волн без учета рассеяния энергии
Рассмотрим частный случай волнового процесса, когда можно пренебречь влиянием рассеяния энергии на величину скорости и дисперсии макроскопической волны, т.е. считать, что мнимая часть волнового вектора равна нулю
На основании формул (2.40), а также из остальных выражений, их определяющих, следует, что в случае распространения волн без учета рассеяния энергии достаточно учитывать лишь действительные части тензоров И ;: и \-лъ\ т.е. выра-жения для « A IJ и \-&ъ\ » определенные формулами (2.8) и (2.10).
Условие (2.47) также справедливо к выражениям (2.50)-(2.51), если \) - компонента изотропна.
В качестве примера исследуем распространение упругих волн в слоистом пьезоэлектрике, представляющем собой пьезоэлектрическую керамику PZT-A , упрочненную высокомодульными слоями. Физико-механические постоянные слоев и матрицы соответственно равны толщина армирующего слоя бралась d = 0,001 м.
На рис. 2.1 представлена зависимость безразмерной фазовой скорости продольных волн от безразмерного волнового вектора при концентрации слоев Ct = 0,3. На рис. 2.2 представлены аналогичные зависимости при концентрации слоев С, = 0,6. Из графиков видно, что наличие пьезоэлектрического эффекта увеличивает значение скоростей, а с ростом волнового вектора значение скоростей уменьшается.
На рис. 2.3 приведены кривые зависимости фазовой скорости продольных волн от концентрации слоев для различных частот. На рис. 2.4 приведены аналогичные кривые, когда в матрице отсутствует пьезоэлектрический эффект. Из этих рисунков видно как влияет наличие пьезоэффекта в матрице на величину продольных волн. При этом, с ростом частоты, величина скорости уменьшается для всего диапазона концентраций.
На рис. 2.5 представлено сравнение различных приближенных теорий распространения волн в слоистых композитах. Обозначения те же, что и на рис. 2.1 или рис. 2.2, только для поперечных волн. Кривая 0 соответствует теории эффективных модулей. Кривая I - предложенной здесь теории, кривая 2 - теории смесей [ 96 "J , кривая 3 - теории эффективных жесткостей [7б] . Из рисунка видно, что все три приближенные теории, учитывающие дисперсию, практически совпадают в большом интервале изменения волнового вектора (частот), что говорит о некоторой их равноправности. Однако, предлагаемая здесь теория, по сравнению с другими, более проста и может описывать более сложные явления: анизотропию, нелинейность, связность, рассеяние энергии и т.д.
Построенная здесь методика, исследования распространения волн поперек слоев, может быть аналогично использована для изучения распространения волн вдоль слоев. Для этого следует положить в выражениях (1.77) $ = 90. G учетом этого интеграл (2.1) примет вид
Затем, подставим значение интеграла (2.53) в выражения (1.59) и выполним интегрирование. Потом, полученные результаты последовательно подставим в формулы (1.56), (1.55), (1.57) и (1.80)Формулы (2.53)-(2.63) совместно с выражениями (1.85) и (1.83) определяют законы распространения, дисперсии и рассеяния продольных и поперечных макроскопических упругих волн в слоистых пьезоактивных композитах.
В качестве примера рассмотрим упругий композит с изотропными слоями. Упругие постоянные и плотности компонент равны
На рис. 2.6-2.8 приведено сравнение результатов, полученных по предложенной методике (пунктирные кривые) с точными решениями (сплошные кривые) для регулярно-слоистых композитов [75, 107 . Из рисунков видно, что для длин волн вплоть до порядка двух-трех раз больше толщин слоев, результаты обеих теорий имеют хорошие совпадения, что говорит о достоверности и границах применимости предложенной методики.
Макроскопические постоянные слоистых пьезоактивных композитов Из формул (2.33), (2.35) и (2.37) для динамических макроскопических характеристик в предельном статическом случае (со =0) можно легко получить выражения для макроскопических упругих, электромагнитных и пьезоактивных постоянных слоистых пьезоактивных композитов. После соответствующих преобразований находим
Распространение волн без учета рассеяния энергии
Таким образом, формулы (3.32)-(3.37) совместно с выражениями (3.21), (3.23), (3.25), (3.27), (3.29) и (3.31), а также (3.7), (3.9), (ЗЛІ), (3.12), (3.14), (3.16), (3.18) и (3.19), полностью устанавливают аналитическую зависимость динамических (в случае распространения волн вдоль волокон) мак-роскопических характеристик ліиь І VLW И К Ъ волок" нистых композитов от физико-механических свойств компонент, их концентрации и отношения длины волны к диаметру армирующих волокон. Из этих формул видно, что их симметрия, вследствие пьезоактивного эффекта и неоднородности материала, является несколько ниже симметрии постоянных компонент (1.64). Кроме этого возникают новые постоянные 45 = - 4 И 2. = - 2, , которые исчезают для материалов, в которых постоянная Q О , а также в статическом случае, когда U3 =0.
Теперь, зная динамические макроскопические характеристики можно на основании уравнения (1.80) найти волновой вектор макроскопической волны. Так как в данной главе рассматривается распространение волн вдоль направления расположения волокон (или вдоль оси симметрии), то следует положить = 0 в выражениях (1.79). При этом из (1.80) с учетом (3.32), (3.34) и (3.36) получим
При изучении распространения волн без учета рассеяния энергии, диссипативными процессами (наличие комплексности волнового вектора) в поперечных волнах можно пренебречь. В этом случае можно считать, что Из (3.39) с учетом (3.40) и (3.41) имеем
Тогда, на основании выражений (I.8I) и (1.85) с учетом (3.33), (3.35) и (3.37) после соответствующих преобразований, находим формулы для фазовых и групповых скоростей продольных и поперечных макроскопических упругих волн в волокнистых пьезоактивных композитах без учета рассеяния энергии Остальные величины, входящие в выражения (3.43)-(3.46), определяются соотношениями (3.7), (3.9), (3.II) и (3.12).
Таким образом, полученные формулы устанавливают аналитическую зависимость фазовой и групповой скорости макроскопических упругих продольных и поперечных волн вдоль волокон в волокнистых пьезоактивных композитах без учета поглощения энергии. Из этих формул видно, что фазовая и групповая скорости в конечном итоге зависят от физико-механических свойств компонент, их концентрации и отношения длины волны к диаметру волокна. Наличие пьезоэффекта влияет на изменение скорости как продольных, так и поперечных волн. Следует заметить, что формулы (3.43) справедливы для пьезоактивных композитов с трансверсальноизотропными волокнами. Следовательно они должны включать в себя, как частный случай, соответственные выражения для пьезоэлектрических и пьезомагнит-ных композитов с трансверсальноизотропными и изотропными волокнами. Здесь схема перехода к частным случаям следующая.
С одной стороны, положив в формулах (3.43) 0 (Х)-1,г) э находим соответствующие выражения для пьезоэлектрических композитов с трансверсальноизотропными волокнами. Далее, положив находим выражения для упругих композитов с трансверсальноизотропными компонентами. Наконец, полагая, что гЛЪ c\t» \t " \ .Ы W\ Jto где X и - постоянные Ламе N - компоненты, находим формулы для упругих композитов с изотропными компонентами.
С другой стороны, положив в формулах (3.43) условие (3.47), находим соответствующие выражения для пьезомагнит ных композитов с изотропными волокнами. Далее, положив (3.48) находим выражения для упругих композитов с изотропными компонентами.
В качестве примера исследуем распространение упругих волн в волокнистом пьезоэлектрике, представляющем собой пьезоэлектрическую керамику Р Т-5 } упрочненную высокомодульными трансверсально изотропньми волокнами.
Пьезоэлектрические композиты
В настоящей диссертационной работе на основе метода условных моментных функций построена методика изучения динамического деформирования пьезоактивных (пьезоэлектрических и пьезомагнитных) композитных сред стохастической структуры и исследованы основные закономерности макроскопического поведения слоистых, однонаправленно-волокнистых и зернистых композитов при динамических и статических нагружениях. Основные результаты работы заключаются в следующем:
1) Дана постановка и предложена методика решения задач об определении динамических макроскопических характеристик и распространении плоских гармонических упругих волн для стохастических пьезоактивных композитов с трансверсально изотропными матрицей и эллипсоидальными включениями
2) На основе полученных данных
- Изучено распространение, дисперсия и рассеяние плоских гармонических упругих волн в слоистых пьезоактивных композитах с трансверсально-изотропными компонентами, исследована зависимость фазовой и групповой скорости и коэффициентов рассеяния продольных и поперечных макроскопических упругих волн от упругих, электромагнитных и пьезоактивных постоянных компонент, их концентрации и частоты внешнего поля;
- Изучено распространение и дисперсия плоских гармонических упругих волн в однонаправленно-волокнистых пьезоактивных композитах с трансверсальн изотропными компонентами, исследована зависимость фазовой и групповой скорости продольных и поперечных макроскопических упругих волн от упругих, электромагнитных и пьезоактивных постоянных компонент, их концентрации и частоты внешнего поля;
- Определены макроскопические упругие, электромагнитные и пьезоактивные постоянные пьезоактивных композитов, армиро ванных однонаправленными короткими эллипсоидальными транс версально изотропными включениями, исследована их зависимость от упругих, электромагнитных и пьезоактивных постоянных ком понент, их концентрации и формы эллипсоидальных волокон.
В результате выполненных исследований можно, в частности, сделать такие выводы:
- Метод условных моментных функций позволяет решать динамические задачи для стохастических композитов в длинноволновом приближении.
- Динамические макроскопические характеристики дают возможность описывать явления распространения, дисперсии и рассеяния волн, а также определять макроскопические постоянные для микронеоднородных стохастических композитов.
- Симметрия тензоров динамических макроскопических характеристик ниже симметрии тензоров соответствующих макроскопических постоянных.
- С увеличением частоты фазовая скорость продольных волн в слоистых и волокнистых композитах уменьшается.
- Наличие пьезоэффекта может вносить большой вклад на величину и характер дисперсии упругих волн.
- Форма армирующих включений существенно влияет на величину макроскопических постоянных, что дает возможность управлять физико-механическими свойствами композита.
- В связанных пьезоактивных задачах большинство макроскопических постоянных одновременно зависят от упругих, электромагнитных и пьезоактивных постоянных компонент.
- Сравнение некоторых частных результатов с существующими точными решениями для регулярных композитов дает хорошее совпадение, что говорит о правомерности применения полученных формул в практических инженерных расчетах.
