Введение к работе

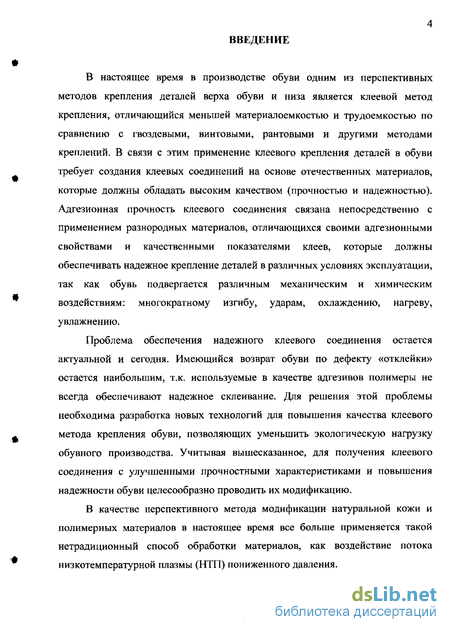

В настоящее время в производстве обуви одним из перспективных методов крепления деталей верха обуви и низа является клеевой метод крепления, отличающийся меньшей материалоемкостью и трудоемкостью по сравнению с гвоздевыми, винтовыми, рантовыми и другими методами креплений. В связи с этим применение клеевого крепления деталей в обуви требует создания клеевых соединений на основе отечественных материалов, которые должны обладать высоким качеством (прочностью и надежностью). Адгезионная прочность клеевого соединения связана непосредственно с применением разнородных материалов, отличающихся своими адгезионными свойствами и качественными показателями клеев, которые должны обеспечивать надежное крепление деталей в различных условиях эксплуатации, так как обувь подвергается различным механическим и химическим воздействиям: многократному изгибу, ударам, охлаждению, нагреву, увлажнению.
Проблема обеспечения надежного клеевого соединения остается
актуальной и сегодня. Имеющийся возврат обуви по дефекту «отклейки»
остается наибольшим, т.к. используемые в качестве адгезивов полимеры не
всегда обеспечивают надежное склеивание. Для решения этой проблемы
необходима разработка новых технологий для повышения качества клеевого
- метода крепления обуви, позволяющих уменьшить экологическую нагрузку
обувного производства. Учитывая вышесказанное, для получения клеевого соединения с улучшенными прочностными характеристиками и повышения надежности обуви целесообразно проводить их модификацию.
В качестве перспективного метода модификации натуральной кожи и полимерных материалов в настоящее время все больше применяется такой нетрадиционный способ обработки материалов, как воздействие потока низкотемпературной плазмы (НТП) пониженного давления.
Плазменная обработка позволяет изменять не только физико-механические и физические свойства объектов, но и структуру поверхностных и глубинных слоев высокомолекулярных соединений. Воздействие потока низкотемпературной плазмы зависит от химической природы, строения обрабатываемого материала и параметров плазмы. Обработка материалов обувной промышленности на основе натуральной кожи и полимерных материалов в потоке плазмы ВЧЕ-разряда пониженного давления представляет большой научный и практический интерес.
Работа направлена на решение актуальной проблемы создания обувного материала на основе натуральной кожи и полимерных материалов с повышенной надежностью клеевого метода крепления обуви за счет воздействия потока низкотемпературной плазмы пониженного давления на детали верха обуви и низа обуви.
Работа выполнена в Казанском государственном технологическом университете в рамках научно-исследовательской работы 1.01.03Д по теме «Взаимодействие высокочастотного разряда с капиллярно-пористыми структурами» 2003г. и при поддержке гранта АН РТ по теме «Высокочастотная плазменная струйная обработка твердых тел сплошной и капиллярно-пористой структур» 2003-2004гг.
Цель и задачи исследования Целью работы являлось создание
материала обувной промышленности, состоящего из системы субстрат-адгезив-
субстрат, обладающего улучшенными физико-механическими
характеристиками за счет воздействия потока плазмы ВЧЕ разряда пониженного давления на детали верха и низа обуви.
Для достижения поставленной цели последовательно решались следующие задачи:
- Проведение анализа существующих способов повышения качества обувных материалов клеевого метода крепления. Обоснование возможности модификации обувных материалов обработкой в потоке плазмы ВЧЕ-разряда
пониженного давления.
- Экспериментальное исследование изменения показателей физико-
механических свойств обувных материалов, свойств обувных клеев и клеевых
швов, а также установление механизма воздействия потока плазмы ВЧЕ-
разряда пониженного давления.
- Разработка технологического процесса производства обуви клеевого
метода крепления с применением неравновесной низкотемпературной плазмы
пониженного давления и разработка опытно-промышленной ВЧ-плазменной
установки для обработки кожи и полимерных обувных материалов

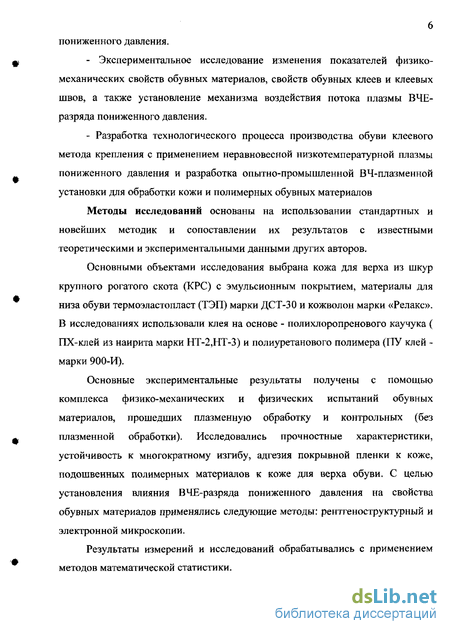

Методы исследований основаны на использовании стандартных и новейших методик и сопоставлении их результатов с известными теоретическими и экспериментальными данными других авторов.
Основными объектами исследования выбрана кожа для верха из шкур крупного рогатого скота (КРС) с эмульсионным покрытием, материалы для низа обуви термоэластопласт (ТЭП) марки ДСТ-30 и кожволон марки «Релакс». В исследованиях использовали клея на основе - полихлоропренового каучука ( ПХ-клей из наирита марки НТ-2,НТ-3) и полиуретанового полимера (ПУ клей -марки 900-И).
Основные экспериментальные результаты получены с помощью комплекса физико-механических и физических испытаний обувных материалов, прошедших плазменную обработку и контрольных (без плазменной обработки). Исследовались прочностные характеристики, устойчивость к многократному изгибу, адгезия покрывной пленки к коже, подошвенных полимерных материалов к коже для верха обуви. С целью установления влияния ВЧЕ-разряда пониженного давления на свойства обувных материалов применялись следующие методы: рентгеноструктурныЙ и электронной микроскопии.
Результаты измерений и исследований обрабатывались с применением методов математической статистики.
7 Научная новизна работы.
1. Теоретически обоснована и экспериментально подтверждена
необходимость разработки материала обувной промышленности для
повышения надежности обуви клеевого метода крепления.
2. Установлено, что наиболее эффективная модификация свойств
обувных материалов происходит в процессе отдельной плазменной обработки
материалов: кожи для верха обуви из шкур КРС с эмульсионным покрытием,
материалов для низа обуви - ТЭП марки ДСТ -30 и кожволон «Релакс», при
этом термическое воздействие, оказываемое на материалы, не влечет за собой
их деструкции.
3. Разработан обувной материал на основе натуральной кожи и
полимерного материала с улучшенными физико-механическими
характеристиками путем обработки его в потоке низкотемпературной плазмы
пониженного давления.
4. Установлено, что прочность клеевого соединения можно увеличить
в 1,5- 2 раза, за счет модификации материалов верха обуви и низа обуви
потоком плазмы ВЧЕ-разряда пониженного давления.
5. Доказано, что плазменная обработка позволяет увеличивать
теплостойкость клеевого шва в 2 раза, при этом возрастает клеящая
способность ПУ и ГГХ клеев в 1,5-2 раза.
6. Доказано, что плазменное воздействие на обувные материалы нр
режимах, приводящих к повышению адгезионной прочности не ухудшает
характеристик кожи, а по ряду показателей улучшает их физико-механические
свойства: увеличиваются предел прочности при растяжении и прочность
лицевого слоя на 10-20%, увеличивается устойчивость покрытия к
многократному изгибу на 30%, устойчивость к истиранию на 20-25%, что
связано с разделением волокнистой структуры дермы и перераспределением
её пористости.

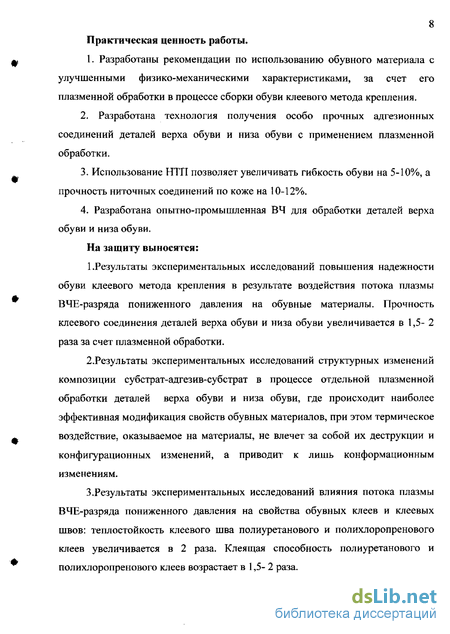

8 Практическая ценность работы.
1. Разработаны рекомендации по использованию обувного материала с
улучшенными физико-механическими характеристиками, за счет его
плазменной обработки в процессе сборки обуви клеевого метода крепления.
2. Разработана технология получения особо прочных адгезионных
соединений деталей верха обуви и низа обуви с применением плазменной
обработки.
Использование НТП позволяет увеличивать гибкость обуви на 5-10%, а прочность ниточных соединений по коже на 10-12%.
Разработана опытно-промышленная ВЧ для обработки деталей верха обуви и низа обуви.
На защиту выносятся:
1.Результаты экспериментальных исследований повышения надежности обуви клеевого метода крепления в результате воздействия потока плазмы ВЧЕ-разряда пониженного давления на обувные материалы. Прочность клеевого соединения деталей верха обуви и низа обуви увеличивается в 1,5-2 раза за счет плазменной обработки.
2.Результаты экспериментальных исследований структурных изменений композиции субстрат-адгезив-субстрат в процессе отдельной плазменной обработки деталей верха обуви и низа обуви, где происходит наиболее эффективная модификация свойств обувных материалов, при этом термическое воздействие, оказываемое на материалы, не влечет за собой их деструкции и конфигурационных изменений, а приводит к лишь конформационным изменениям.
3.Результаты экспериментальных исследований влияния потока плазмы ВЧЕ-разряда пониженного давления на свойства обувных клеев и клеевых швов: теплостойкость клеевого шва полиуретанового и полихлоропренового клеев увеличивается в 2 раза. Клеящая способность полиуретанового и полихлоропренового клеев возрастает в 1,5- 2 раза.

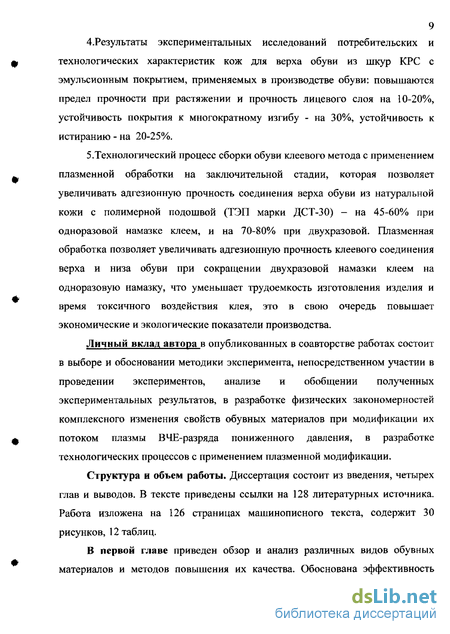

9 4.Результаты экспериментальных исследований потребительских и
технологических характеристик кож для верха обуви из шкур КРС с
эмульсионным покрытием, применяемых в производстве обуви: повышаются
предел прочности при растяжении и прочность лицевого слоя на 10-20%,
устойчивость покрытия к многократному изгибу - на 30%, устойчивость к
истиранию - на 20-25%.
5.Технологический процесс сборки обуви клеевого метода с применением плазменной обработки на заключительной стадии, которая позволяет увеличивать адгезионную прочность соединения верха обуви из натуральной кожи с полимерной подошвой (ТЭП марки ДСТ-30) - на 45-60% при одноразовой намазке клеем, и на 70-80% при двухразовой. Плазменная обработка позволяет увеличивать адгезионную прочность клеевого соединения верха и низа обуви при сокращении двухразовой намазки клеем на одноразовую намазку, что уменьшает трудоемкость изготовления изделия и время токсичного воздействия клея, это в свою очередь повышает экономические и экологические показатели производства.
Личный вклад автора в опубликованных в соавторстве работах состоит в выборе и обосновании методики эксперимента, непосредственном участии в проведении экспериментов, анализе и обобщении полученных экспериментальных результатов, в разработке физических закономерностей комплексного изменения свойств обувных материалов при модификации их потоком плазмы ВЧЕ-разряда пониженного давления, в разработке технологических процессов с применением плазменной модификации.
Структура и объем работы. Диссертация состоит из введения, четырех глав и выводов. В тексте приведены ссылки на 128 литературных источника. Работа изложена на 126 страницах машинописного текста, содержит 30 рисунков, 12 таблиц.
В первой главе приведен обзор и анализ различных видов обувных материалов и методов повышения их качества. Обоснована эффективность
применения плазменной технологии для повышения качества обувных материалов из натуральной кожи с полимерными материалами.
Вторая глава содержит выбор объектов, средств и методов исследований, а также обоснование основных методов проведения экспериментов. Основными объектами исследования выбрана кожа хромового дубления для верха обуви из шкур крупного рогатого скота с эмульсионным покрытием, материалы для низа обуви - термоэластопласт (ТЭП) и кожеподобные резины. В исследованиях использовали клея на основе -полихлоропренового каучука (клей из наирита) и полиуретанового полимера.
Описана ВЧЕ-плазменная установка, используемая для модификации свойств обувных материалов.
Приведена физическая модель, объясняющая механизм воздействия ВЧЕ плазмы пониженного давления на свойства обувных материалов обувной промышленности.
Погрешность результатов оценивалась с помощью методов математической статистической обработки экспериментальных данных при доверительной вероятности 0,95.
В третьей главе с целью установления закономерностей влияния плазменной обработки на обувные материалы (материал для верха обуви -натуральная кожа, материалы низа - термоэластопласты (ТЭП) и кожеподобные резины) исследовались физико-химические, физико-механические свойства обувных материалов. Исследована структура обувных материалов на основе натуральной кожи и полимерного материала, обработанных низкотемпературной плазмой. Представлены результаты экспериментальных исследований влияния потока плазмы ВЧЕ-разряда пониженного давления на свойства обувных клеев и клеевых швов.
Эффект плазменного воздействия определялся при сравнении свойств этих материалов с аналогичными контрольными образцами.
В четвертой главе на основе ранее проведенных исследований разработан технологический процесс клеевого метода крепления деталей верха обуви и низа обуви с применением ВЧ-плазмы пониженного давления.
Разработана плазменная установка для обработки кожевенных и полимерных обувных материалов, на которой предлагается проводить плазменную обработку.
Предложен технологический процесс изготовления обуви клеевого метода с применением ВЧЕ-плазменной обработки.
Реализация результатов работы. Разработанный технологический процесс производства обуви клеевого метода крепления с применением низкотемпературной плазмы пониженного давления прошел опытно-производственные испытания на ООАО "Спартак" и рекомендован к внедрению.
