Численное моделирование технологических процессов морского перегрузочного комплекса углеводородного сырья Казунин, Дмитрий Владимирович

Численное моделирование технологических процессов морского перегрузочного комплекса углеводородного сырья
<
Численное моделирование технологических процессов морского перегрузочного комплекса углеводородного сырья Численное моделирование технологических процессов морского перегрузочного комплекса углеводородного сырья Численное моделирование технологических процессов морского перегрузочного комплекса углеводородного сырья Численное моделирование технологических процессов морского перегрузочного комплекса углеводородного сырья Численное моделирование технологических процессов морского перегрузочного комплекса углеводородного сырья
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

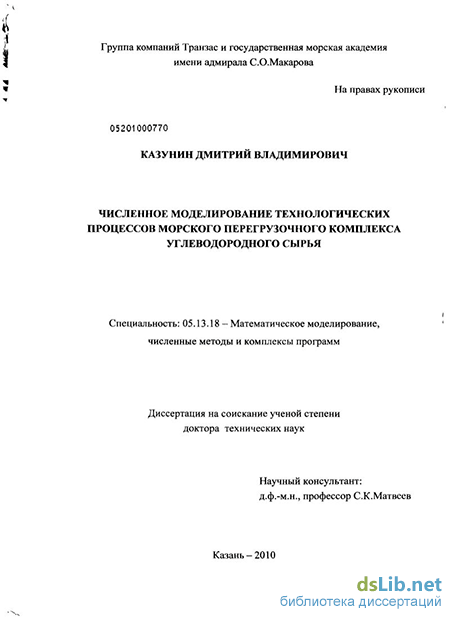

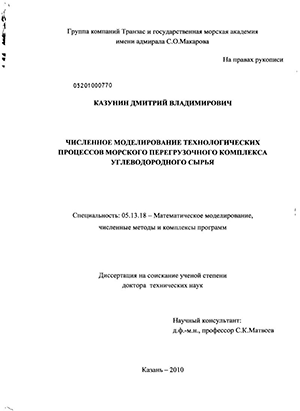

Казунин, Дмитрий Владимирович. Численное моделирование технологических процессов морского перегрузочного комплекса углеводородного сырья : диссертация ... доктора технических наук : 05.13.18 / Казунин Дмитрий Владимирович; [Место защиты: ГОУВПО "Казанский государственный технический университет"].- Казань, 2010.- 336 с.: ил.

Введение к работе

Актуальность работы. Конвенция по «Подготовке и дипломированию моряков и несению вахты» (ПДМНВ-95) поставила ряд новых задач перед морскими администрациями стран-участниц. Одна из этих задач - разработка тренажеров, предназначенных для подготовки, оценки компетентности и для отработки навыков поведения в повседневных и аварийных ситуациях.

В соответствии с конвенцией ПДМНВ-95, необходимы четыре типа тренажеров. Для обучения функциям «Навигация», «Радиосвязь», «Управление энергетической установкой» потребовались тренажеры маневрирования (САПР), глобальной связи (GMDSS) и энергетической установки (ERS) соответственно. А для функции «Управление грузовыми операциями» было необходимо разработать тренажер грузо-балластных операций (LCHS), который должен был стать одним из четырех основных типов тренажеров, используемых для подготовки моряков.

Работа посвящена созданию математической модели применительно к разработанной структуре тренажера грузо-балластных операций (LCHS), который ориентирован на решение задачи подготовки специалистов, отвечающих за технологию погрузки танкеров.

Цель работы: Создать для грузовых и вспомогательных технологических систем танкеров и терминалов математическую модель, позволяющую рассчитывать во взаимосвязи все контролируемые параметры, и с их помощью описать последовательно выполняемые операции полного технологического цикла по использованию танкеров/терминалов от ввода их в эксплуатацию и до вывода из нее с учетом типичных аварийных ситуаций в условиях взаимодействия с окружающей средой. Математическая модель должна быть пригодна:

для имитационного моделирования в режиме реального и ускоренного в 25 раз времени, а также поддерживать факторизацию топологии систем трех гидравлически связанных объектов сложности "танкер" или "терминал";

для решения задач многовариантных оптимизационных расчетов в технологических тренажерах при предварительном проектировании и прогнозировании развития нескольких вариантов аварийных ситуаций.

В соответствии с требованиями конвенции ПДМНВ-95, необходимо определить глубину математического моделирования и специальные требования к численной реализации модели, а также разработать функциональность тренажера грузо-балластных операций (LCHS), его архитектуру и создать технологию воспроизводства тренажера и его масштабирования.

Достоверность научных положений, рекомендаций и выводов, содержащихся в диссертации, обеспечивается теоретическим обоснованием на основе методов механики жидкостей и газов, а также сравнением с экспериментальными данными, знаниями и опытом людей, управляющих технологическими системами танкеров/терминалов и вовлеченных в процесс обучения.

Научная новизна: в результате комплекса представленных в работе исследований решена важная народно-хозяйственная проблема по созданию математической модели и программных технологий, которые позволили разработать

новые типы средств обучения в рамках современных международных требований (ПДМНВ-95), разработать систему построения и клонирования тренажеров грузо-балластных операций (LCHS). На защиту выносится:

общая имитационная численная модель, описывающая поведение грузо-балластных и технологических систем современных нефтяных, химических, продуктовых, газовых танкеров, терминалов, выполняющая вычисления в режиме реального и ускоренного времени для сетей сложной топологии;

локальная имитационная математическая модель, описывающая распространение ударных волн и волн разрежения по фрагментам трубопроводной сети реальной геометрии, включающей технические устройства;

имитационная модель свойств транспортируемых по трубопроводной сети веществ на основе теории обобщенных параметров;

эффективный численный алгоритм решения системы предварительно подготовленных уравнений, описывающих технические элементы гидравлической сети сложной топологии, реализованный на ЭВМ и проверенный с помощью вычислительного эксперимента;

новая структура нового программно реализованного распределенного учебно-вычислительного комплекса (тренажера), которая для имитации учебной среды включает: 3D визуализацию виртуальной среды, консоли управления для решения задач диспетчерского круга, математические модели, приложение инструктора и сеть, служащую для синхронизации задач класса и позволяющую выполнять совместные операции в единой учебной группе в рамках единой топологии гидравлической сети, включающей: грузовые, зачистные, балластные и газовые системы танкеров и терминала;

основные принципы решения прикладной задачи по созданию LCHS тренажера как средства обучения, соответствующего современным требованиям конвенции ПДМНВ-95 и позволяющего непрерывно выполнять любую последовательность технологических операций в рамках единого упражнения для групп "терминал и два танкера" в составе сетевого класса, состоящего из 36 компьютеров под управлением инструктора;

Практическая ценность: разработанная автором модель и структурные решения позволили создать тренажеры грузо-балластных операций (LCHS), которые установлены более, чем в 50-ти учебных центрах 25 стран мира, в том числе, в 7-ми учебных центрах нашей страны. Работа автора доведена до регистрации программного кода и получения патентов/авторских свидетельств, закрепляющих приоритет выполненных работ. По результатам проверки Государственной службы морского флота Российской Федерации, тренажеры соответствуют требованиям конвенции ПДМНВ-95. Экономические результаты от внедрения работы автора с 1999 по 2003 год составили 11,4 млн. руб. Теоретическая основа работы использована в качестве программно-имитационной базы для выполнения Федеральной целевой программы «Развитие гражданской морской техники на 2009 - 2016 г.», в части 2009-2011 года: «Разработка технологии создания средств подготовки персонала перспективных морских нефте-

газовых платформ по отработке операций обеспечения добычи угдеводородов на арктическом шельфе» с бюджетом проекта 115 млн.руб.

Апробация работы: материалы диссертационной работы докладывались на заседаниях кафедры Судовых двигателей внутреннего сгорания государственной морской академии им. СО. Макарова с 1992 по 2000 год. Отдельные положения диссертации докладывались автором на следующих конференция и семинарах.

На конференциях: ГМА им.Макарова в 1991, 1992, 1997 годах; МЕЕТ'99: Marine Engineering (education and training), проводимой институтом морских инженеров Англии; 4-й международной научно-технической конференции «Компьютерное моделирование 2003» в С-Петербургском государственном политехническом университете в июне 2003; Sixth International Conference on Engine Room Simulators (ICER), Wuhan, China 2004; LNG TECH Global Summit "Liquefaction, Transaportation", Севила, Испания, май 2006; 14th International Navigation Simulator Lecturers Conference, INSLC 14, Генуя, Италия, июль 2006; международных конференциях по тренажерой тематике: МЕВА (США), июль 2005, Гетеборгский университет (Швеция), июль 2007; «Нефтекадры-2008» г.Москва; международной конференции «Sakhalin Oil and Gas 2009, Sep.30-Oct.2, 2009, Yuzhno-Sakhalinsk» (Россия).

На семинарах: 120-ом Всесоюзном межотраслевом научно-техническом семинаре в Ленинграде в 1991 году; на 388-ом заседании Всесоюзного научно-технического семинара в МГТУ им. Баумана; на научных семинарах СПбГТУ в мае 1999 и феврале 2002 по тренажерной тематике для морских приложений; Blackpool and the Flyde college (Fleetwood, Англия ) семинаре по тренажерной тематике в июле 2000 года; на российско-финском семинаре по судостроению и судоходству, СПб., март 2005; семинаре "Вопросы подготовки и аттестации персонала танкеров", ГМА им.Макарова, 2005; Marine training and appraisal systems, Афины, Греция, май 2006.

Программный код выполненного при участии автора тренажера установлен и доступен в рабочем состоянии в настоящий момент в учебных центрах мира, где он эксплуатируется в процессе подготовки и проверки знаний специалистов, отвечающих за выполнение грузо-балластных операций газо- и нефте- перегрузочного комплекса. Дополнительно программный комплекс демонстрировался в разные годы в ходе международных выставок: "Нева" - 2001, 2003, 2005, 2007, 2009 (С-Петербург, Россия,); Gas Tech 2006 (ОАЭ, Абу-Даби); SMM-2004, 2006, 2008 (Гамбург, Германия) и ряда др.

Публикации: по теме диссертации опубликована монография и 33 печатных работы, в числе которых 11 работ, опубликованных в изданиях, рекомендованных в Перечне ВАК, 2 авторских свидетельства, 2 патента на изобретение, 2 свидетельства о регистрации программ, 3 публикации в материалах международных конференций и 13 - в других изданиях.

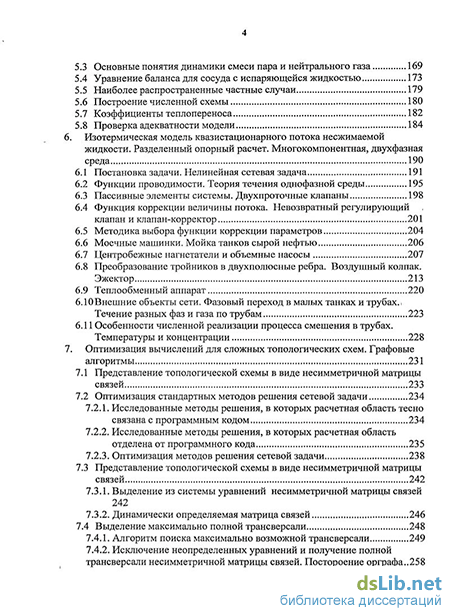

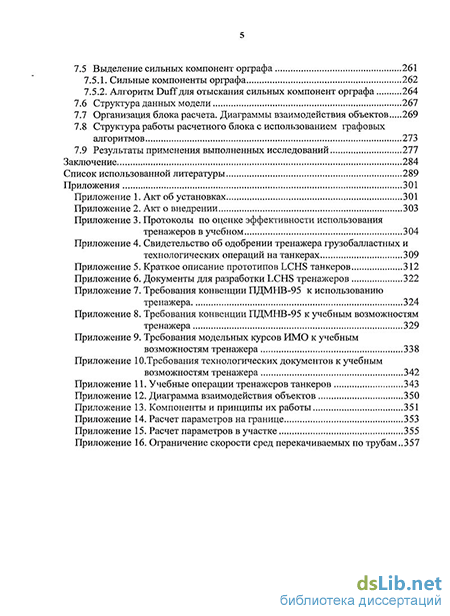

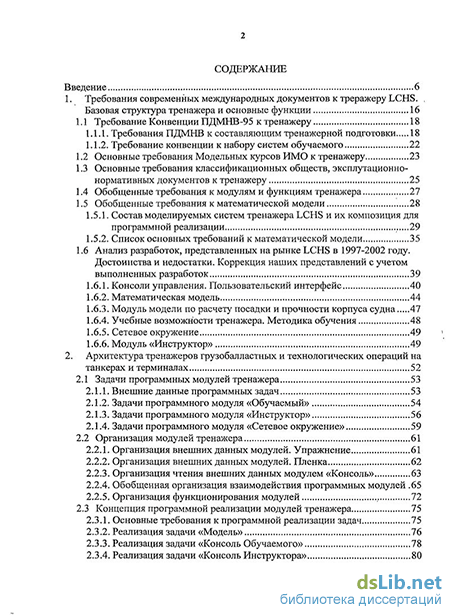

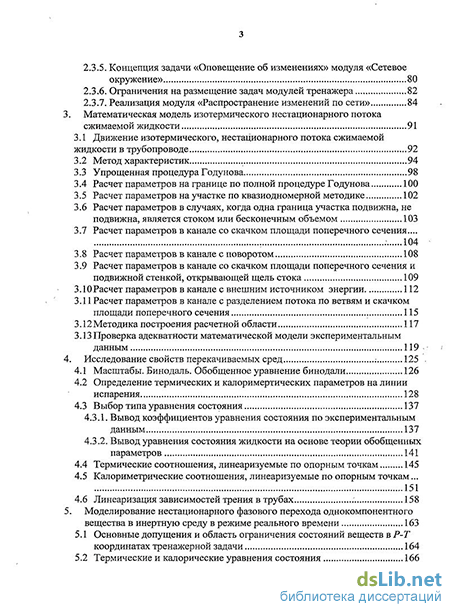

Объем работы: диссертация состоит из введения, 7-ми глав, заключения, перечня литературы из 133 источников, содержит 18 таблиц, 100 рисунков, 16 приложений- всего на 357 страницах, из которых основного текста 300 страниц.
