Совершенствование метода назначения зон неразрушающего контроля при оценке технического состояния аппаратов колонного типа Гатин Раиль Назипович

Совершенствование метода назначения зон неразрушающего контроля при оценке технического состояния аппаратов колонного типа
<
Совершенствование метода назначения зон неразрушающего контроля при оценке технического состояния аппаратов колонного типа Совершенствование метода назначения зон неразрушающего контроля при оценке технического состояния аппаратов колонного типа Совершенствование метода назначения зон неразрушающего контроля при оценке технического состояния аппаратов колонного типа Совершенствование метода назначения зон неразрушающего контроля при оценке технического состояния аппаратов колонного типа Совершенствование метода назначения зон неразрушающего контроля при оценке технического состояния аппаратов колонного типа
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

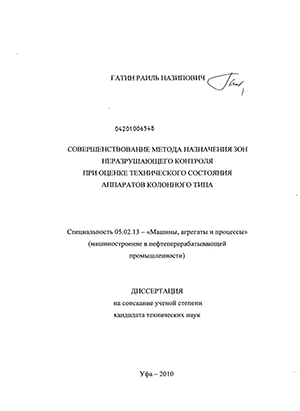

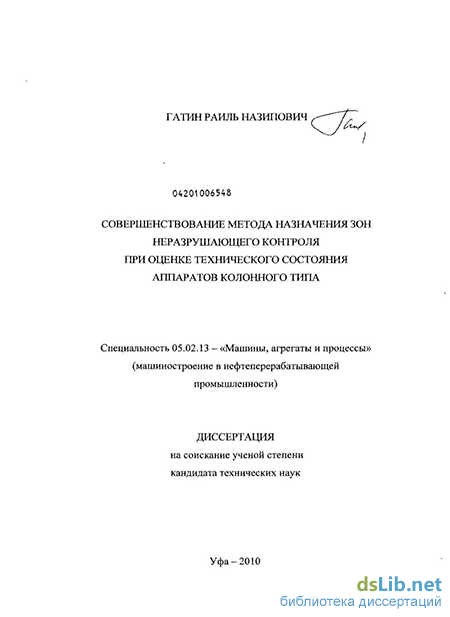

Гатин Раиль Назипович. Совершенствование метода назначения зон неразрушающего контроля при оценке технического состояния аппаратов колонного типа : диссертация ... кандидата технических наук : 05.02.13 / Гатин Раиль Назипович; [Место защиты: Уфим. гос. нефтяной техн. ун-т].- Уфа, 2010.- 116 с.: ил. РГБ ОД, 61 10-5/2936

Введение к работе

Актуальность работы

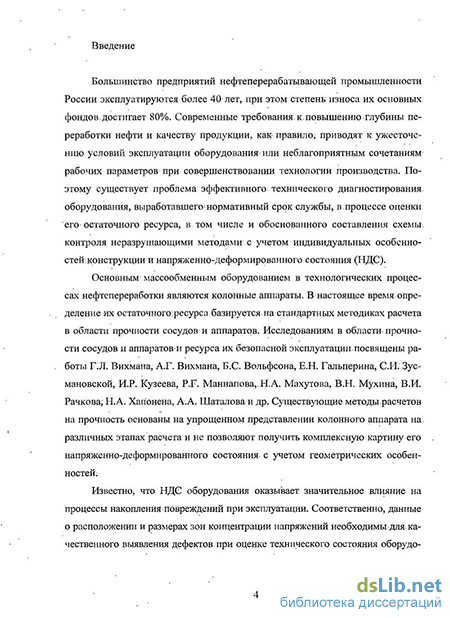

Большинство предприятий нефтеперерабатывающей промышленности России эксплуатируются более 40 лет, при этом степень износа их основных фондов достигает 80%. Современные требования к повышению глубины переработки нефти и качеству продукции, как правило, приводят к ужесточению условий эксплуатации оборудования или неблагоприятным сочетаниям рабочих параметров при совершенствовании технологии производства. Поэтому существует проблема эффективного технического диагностирования оборудования, выработавшего нормативный срок службы, в процессе оценки его остаточного ресурса, в том числе и обоснованного составления схемы контроля неразрушающими методами с учетом индивидуальных особенностей конструкции и напряженно-деформированного состояния (НДС).

Основным массообменным оборудованием в технологических процессах нефтепереработки являются колонные аппараты. В настоящее время определение их остаточного ресурса базируется на стандартных методиках расчета в области прочности сосудов и аппаратов. Исследованиям в области прочности сосудов и аппаратов и ресурса их безопасной эксплуатации посвящены работы Г.Л. Вихмана, А.Г. Вихмана, Б.С. Вольфсона, Е.Н. Гальперина, СИ. Зусмановской, И.Р. Кузеева, Р.Г. Маннапова, Н.А. Махутова, В.Н. Мухина, В.И. Рачкова, Н.А. Хапонена, А.А. Шаталова и др. Существующие методы расчетов на прочность основаны на упрощенном представлении колонного аппарата на различных этапах расчета и не позволяют получить комплексную картину его напряженно-деформированного состояния с учетом геометрических особенностей.

Известно, что НДС оборудования оказывает значительное влияние на процессы накопления повреждений при эксплуатации. Соответственно, данные о расположении и размерах зон концентрации напряжений необходимы для качественного выявления дефектов при оценке технического состояния оборудования как во время нормативного срока службы, так и после его окончания при определении остаточного ресурса.

В связи с этим следует признать актуальным исследование, посвященное оценке неоднородности напряженно-деформированного состояния колонных аппаратов с учетом размеров и расположения штуцеров и люков для выявления в их корпусе потенциально опасных зон зарождения и развития дефектов и последующего назначения в них неразрушающего контроля.

Цель работы

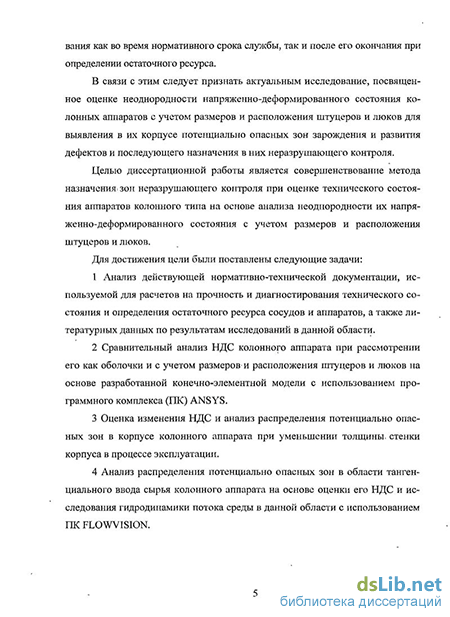

Совершенствование метода назначения зон неразрушающего контроля при оценке технического состояния аппаратов колонного типа на основе анализа неоднородности их напряженно-деформированного состояния с учетом размеров и расположения штуцеров и люков.

Задачи исследования

  1. Анализ действующей нормативно-технической документации, используемой доя расчетов на прочность и диагностирования технического состояния и определения остаточного ресурса сосудов и аппаратов, а также литературных данных по результатам исследований в данной области.

  2. Сравнительный анализ НДС колонного аппарата при рассмотрении его как оболочки и с учетом размеров и расположения штуцеров и люков на основе разработанной конечно-элементной модели с использованием программного комплекса (ПК) ANSYS.

  3. Оценка изменения НДС и анализ распределения потенциально опасных зон в корпусе колонного аппарата при уменьшении толщины стенки корпуса в процессе эксплуатации.

  4. Анализ распределения потенциально опасных зон в области тангенциального ввода сырья колонного аппарата на основе оценки его НДС и исследования гидродинамики потока среды в данной области с использованием ПК FLOWVISION.

  5. Разработка алгоритма назначения зон неразрушающего контроля для аппаратов колонного типа при оценке технического состояния на основе анализа неоднородности их НДС при учете штуцеров и люков.

Научная новизна

1 При численном моделировании колонного аппарата с учетом его геометрических особенностей, таких как размеры и взаимное расположение штуцеров и люков, установлено:

- в корпусе колонных аппаратов вне мест приварки штуцеров возникают дополнительные зоны концентрации напряжений, напряжения в которых превышают допускаемые значения. Для исследуемого колонного аппарата коэффициенты концентрации напряжений в данных зонах при номинальной толщине стенки корпуса достигают 3, при уменьшении толщины стенки до отбраковочной

увеличиваются до 8, т.е. указанные зоны являются потенциально опасными с точки зрения возникновения и развития дефектов;

- при тангенциальном вводе сырья в колонный аппарат возникают условия более интенсивного уменьшения толщины стенки обечайки за счет наложения зон гидродинамического воздействия потока и зон концентрации напряжений. Так, для исследуемого колонного аппарата скорость коррозионно-эрозионного разрушения в данной зоне превышает среднюю по аппарату в 2,5 раза.

2 Разработан алгоритм назначения зон неразрушающего контроля для аппаратов колонного типа при оценке технического состояния на основе анализа неоднородности их НДС при учете штуцеров и люков.

Практическая ценность

Разработанный алгоритм назначения зон неразрушающего контроля для аппаратов колонного типа при оценке технического состояния на основе анализа неоднородности их НДС при учете штуцеров и люков принят к внедрению в ООО «Диагностика»; разработанные методические рекомендации по оценке эффективности распределителя ввода сырья в колонный аппарат на основе исследования гидродинамики потока среды используются в учебном процессе ГОУ ВПО УГНТУ при проведении практических занятий по дисциплине «Машины и аппараты химических производств» специальности 130603 «Оборудование нефтегазопереработки» и направления 150400 «Технологические машины и оборудование»; методические рекомендации по оценке напряженно-деформированного состояния колонного аппарата с учетом размеров и расположения штуцеров применяются в ООО «Проект» в дополнение к проверочным прочностным расчетам колонных аппаратов.

Апробация работы

Основные результаты диссертационного исследования докладывались на семинаре «Остаточный ресурс нефтегазового оборудования» (г. Уфа, 2006 г.); 4-й Российской научно-технической конференции «Компьютерный инженерный анализ» (г. Екатеринбург, 2007 г.); 58-й, 59-й научно-технических конференциях студентов, аспирантов и молодых ученых УГНТУ (г. Уфа, 2007, 2008 гг.); Международной научно-практической конференции «Промышленная безопасность на взрывопожароопасных и химически опасных производственных объектах» (г. Уфа, 2008 г.).

Публикации
