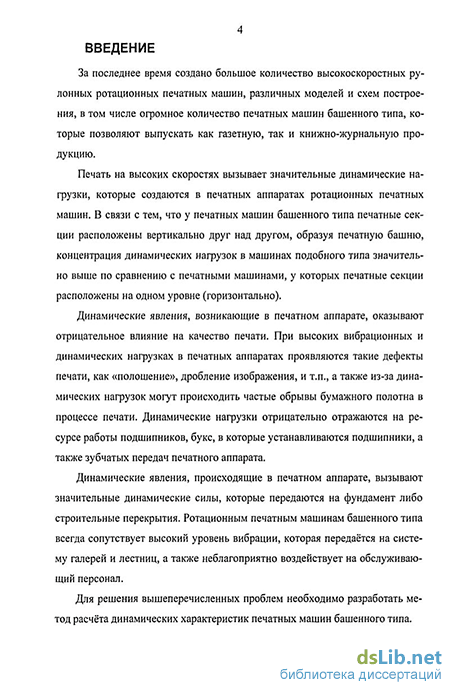

Введение к работе
Актуальность темы.
За последнее время создано большое количество высокоскоростных рулонных ротационных печатных машин, различных моделей и схем построения, в том числе создано огромное количество печатных машин башенного типа, которые позволяют выпускать как газетную, так и книжно-журнальную продукцию.
Печать на высоких скоростях вызывает значительные динамические нагрузки, которые создаются в печатных аппаратах ротационных печатных машин. В связи с тем, что у печатных машин башенного типа печатные секции расположены вертикально друг над другом, образуя печатную башню, концентрация динамических нагрузок в машинах подобного типа значительно выше по сравнению с печатными машинами, у которых печатные секции расположены на одном уровне (горизонтально).
Динамические явления, возникающие в печатном аппарате, оказывают отрицательное влияние на качество печати. При высоких вибрационных и динамических нагрузках в печатных аппаратах проявляются такие дефекты печати, как «полошение», дробление изображения, и т.п., а также из-за динамических нагрузок могут происходить частые обрывы бумажного полотна в процессе печати. Динамические нагрузки отрицательно отражаются на ресурсе работы подшипников, букс, в которые устанавливаются подшипники, а также зубчатых передач печатного аппарата.
Динамические явления, происходящие в печатном аппарате, вызывают значительные динамические силы, которые передаются на фундамент либо строительные перекрытия. Ротационным печатным машинам башенного типа всегда сопутствует высокий уровень вибрации, которая передаётся на систему халерей и лестниц, а также неблагоприятно воздействует на обслуживающий персонал.
Для решения вышеперечисленных проблем необходимо разработать метод расчета динамических характеристик печатных машин башенного типа.

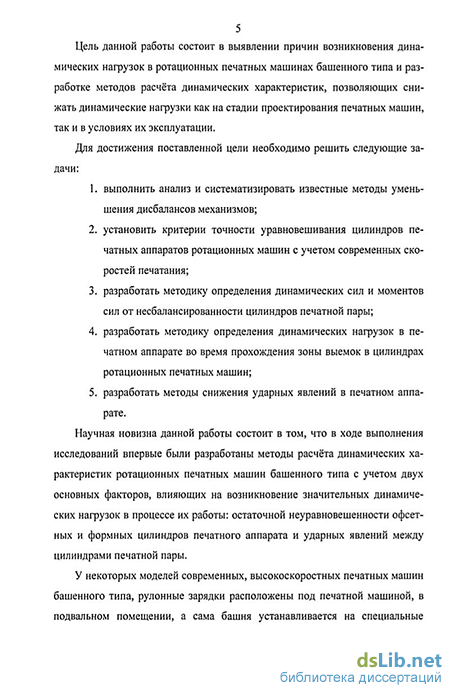

Цель работы.
Выявление причин возникновения динамических нагрузок в ротационных печатных машинах башенного типа и разработка методов расчёта динамических характеристик, позволяющих снижать динамические нагрузки как на стадии проектирования печатных машин, так и в условиях их эксплуатации.
Для достижения поставленной цели необходимо было решить следующие задачи:
-
выполнить анализ и систематизировать известные методы уменьшения дисбалансов механизмов;
-
установить критерии точности уравновешивания цилиндров печатных аппаратов ротационных машин с учетом современных скоростей печатания;
-
разработать методику определения динамических сил и моментов сил от несбалансированности цилиндров печатной пары;
-
разработать методику определения динамических нагрузок в печатном аппарате во время прохождения зоны выемок в цилиндрах ротационных печатных машин;
-
разработать методы снижения ударных явлений в печатном аппарате.
Научная новизна работы.
Научная новизна данной работы состоит в том, что в ходе выполнения исследований впервые были разработаны методы расчёта динамических характеристик ротационных печатных машин башенного типа с учетом двух основных факторов, влияющих на возникновение значительных динамических нагрузок в процессе их работы остаточной неуравновешенности офсетных и формных цилиндров печатного аппарата и ударных явлений между цилиндрами печатной пары.
У некоторых моделей современных, высокоскоростных печатных машин башенного типа, рулонные зарядки расположены под печатной машиной, в подвальном помещении, а сама башня устанавливается на специальные строительные перекрытия, которые затем образуют систему галерей и лестниц. Эти конструкции, на которые установлена печатная машина, должны выдерживать все динамические нагрузки создаваемые на всех режимах работы.
Разработанные методы позволяют, по полученным данным о характере и силе возбуждения, более точно проектировать строительные конструкции, на которые будет устанавливаться печатная машина башенного типа. Это позволит снизить общую вибрационную нагрузку на строительные конструкции, улучшить условия труда, повысить качество выпускаемой продукции.
Практическая ценность работы.
Предложенная методика позволяет рассчитывать динамические силы и моменты сил, создаваемые в ротационных печатных машинах, что позволит создавать новые более совершенные конструкции ротационных печатных машин башенного типа, с меньшим уровнем динамических и вибрационных нагрузок, с более высокими параметрами качества печати и более высокими скоростями печатания. Данная методика, также, позволяет снижать динамические характеристики и увеличивать качество печати на уже изготовленных ротационных печатных машинах.
Апробация работы. Результаты работы докладывались на 57-й научной студенческой конференции МГУП (Москва, 2003г.), на Всероссийской научно-технической конференции студентов и аспирантов. Дни науки (Санкт-Петербург, 2004г.), на юбилейной научно-технической конференции "75 лет МГУП" (Москва 2005г.).
Публикации. По материалам настоящей диссертации опубликовано 4 печатные работы, отражающие основные направления исследований и полученные результаты.
Объем и структура работы.
