Исследование случайных воздействий на вибрационные характеристики стиральных машин барабанного типа при отжиме Фетисов, Игорь Валерьевич

Исследование случайных воздействий на вибрационные характеристики стиральных машин барабанного типа при отжиме
<
Исследование случайных воздействий на вибрационные характеристики стиральных машин барабанного типа при отжиме Исследование случайных воздействий на вибрационные характеристики стиральных машин барабанного типа при отжиме Исследование случайных воздействий на вибрационные характеристики стиральных машин барабанного типа при отжиме Исследование случайных воздействий на вибрационные характеристики стиральных машин барабанного типа при отжиме Исследование случайных воздействий на вибрационные характеристики стиральных машин барабанного типа при отжиме
>

Диссертация - 480 руб., доставка 10 минут, круглосуточно, без выходных и праздников

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

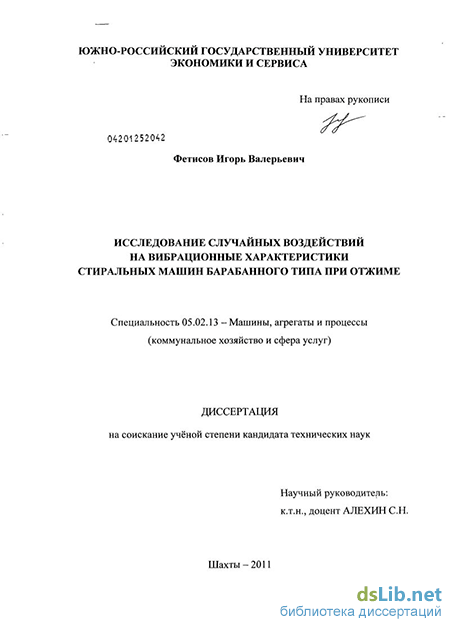

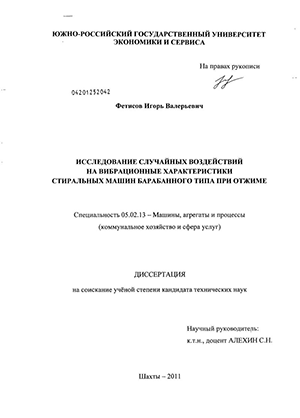

Фетисов, Игорь Валерьевич. Исследование случайных воздействий на вибрационные характеристики стиральных машин барабанного типа при отжиме : диссертация ... кандидата технических наук : 05.02.13 / Фетисов Игорь Валерьевич; [Место защиты: Юж.-Рос. гос. ун-т экономики и сервиса].- Шахты, 2011.- 204 с.: ил. РГБ ОД, 61 12-5/1115

Введение к работе

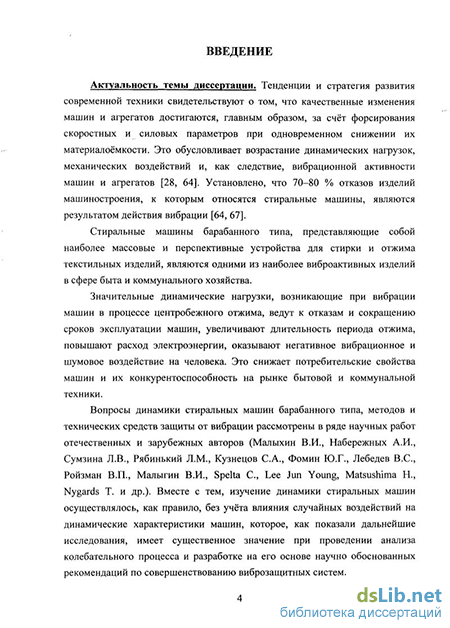

Актуальность темы диссертации. Тенденции и стратегия развития современной техники свидетельствуют о том, что качественные изменения машин и агрегатов достигаются, главным образом, за счёт форсирования скоростных и силовых параметров при одновременном снижении их материалоёмкости. Это обусловливает возрастание динамических нагрузок, механических воздействий и, как следствие, вибрационной активности машин и агрегатов. Установлено, что 70–80 % отказов изделий машиностроения, к которым относятся стиральные машины, являются результатом действия вибрации.

Стиральные машины барабанного типа, представляющие собой наиболее массовые и перспективные устройства для стирки и отжима текстильных изделий, являются одними из наиболее виброактивных изделий в сфере быта и коммунального хозяйства.

Значительные динамические нагрузки, возникающие при вибрации машин в процессе центробежного отжима, ведут к отказам и сокращению сроков эксплуатации машин, увеличивают длительность периода отжима, повышают расход электроэнергии, оказывают негативное вибрационное и шумовое воздействие на человека. Это снижает потребительские свойства машин и их конкурентоспособность на рынке бытовой и коммунальной техники.

Вопросы динамики стиральных машин барабанного типа, методов и технических средств защиты от вибрации рассмотрены в ряде научных работ отечественных и зарубежных авторов (Малыхин В.И., Набережных А.И., Сумзина Л.В., Рябинький Л.М., Кузнецов С.А., Фомин Ю.Г., Лебедев В.С., Ройзман В.П., Малыгин В.И., Spelta C., Lee Jun Young, Matsushima H., Nygards T. и др.). Вместе с тем, изучение динамики стиральных машин осуществлялось, как правило, без учёта влияния случайных воздействий на динамические характеристики машин, которое, как показали дальнейшие исследования, имеет существенное значение при проведении анализа колебательного процесса и разработке на его основе научно обоснованных рекомендаций по совершенствованию виброзащитных систем.

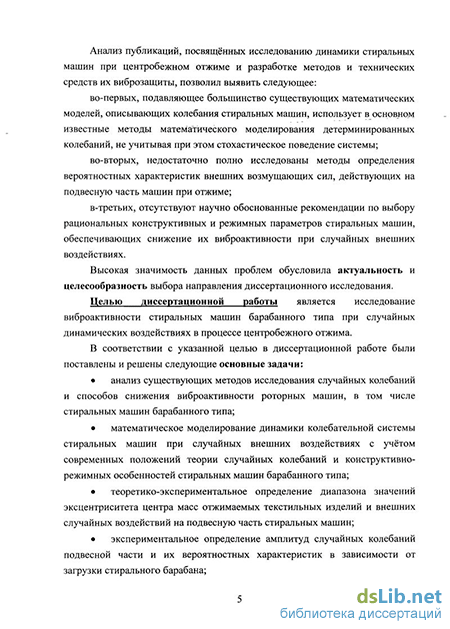

Анализ публикаций, посвящённых исследованию динамики стиральных машин при центробежном отжиме и разработке методов и технических средств их виброзащиты, позволил выявить следующее:

во-первых, подавляющее большинство существующих математических моделей, описывающих колебания стиральных машин, использует в основном известные методы математического моделирования детерминированных колебаний, не учитывая при этом стохастическое поведение системы;

во-вторых, недостаточно полно исследованы методы определения вероятностных характеристик внешних возмущающих сил, действующих на подвесную часть машин при отжиме;

в-третьих, отсутствуют научно обоснованные рекомендации по выбору рациональных конструктивных и режимных параметров стиральных машин, обеспечивающих снижение их виброактивности при случайных внешних воздействиях.

Высокая значимость данных проблем обусловила актуальность и целесообразность выбора направления диссертационного исследования.

Целью диссертационного исследования является исследование виброактивности стиральных машин барабанного типа при случайных динамических воздействиях в процессе центробежного отжима.

В соответствии с указанной целью в диссертационной работе были поставлены и решены следующие основные задачи:

анализ существующих методов исследования случайных колебаний и способов снижения виброактивности роторных машин, в том числе стиральных машин барабанного типа;

математическое моделирование динамики колебательной системы стиральных машин при случайных внешних воздействиях с учётом современных положений теории случайных колебаний и конструктивно-режимных особенностей стиральных машин барабанного типа;

теоретико-экспериментальное определение диапазона значений эксцентриситета центра масс отжимаемых текстильных изделий и внешних случайных воздействий на подвесную часть стиральных машин;

экспериментальное определение амплитуд случайных колебаний подвесной части и их вероятностных характеристик в зависимости от загрузки стирального барабана;

разработка рекомендаций по выбору рациональных конструктивных и режимных параметров стиральных машин барабанного типа, обеспечивающих снижение их виброактивности при отжиме.

Объектом исследования являются бытовые стиральные машины барабанного типа, осуществляющие процессы по обработке текстильных изделий при стирке и отжиме в барабане с горизонтальной осью вращения.

Предметом исследования являются колебательные процессы подвесной части, конструктивные и режимные параметры стиральных машин при случайных внешних воздействиях.

Методологической и теоретической основой исследования служат основные положения теории случайных колебаний, труды отечественных и зарубежных исследователей в области совершенствования математических моделей для стиральных машин, устройств и элементов виброизоляции, повышения комфортности и вибронадёжности рассматриваемых объектов.

В диссертации использовались специальные разделы математического и системного анализа, основы теории случайных процессов, численные методы статистической обработки экспериментальных данных, элементы и средства математического и физического моделирования.

Научная новизна диссертации заключается в следующем:

  1. Доказана целесообразность учёта случайных внешних воздействий на колебания стиральных машин барабанного типа при исследовании их динамики для повышения обоснованности и точности результатов.

  2. Установлена зависимость диапазона случайных вариаций величины эксцентриситета центра масс отжимаемых текстильных изделий от коэффициента загрузки барабана kз и коэффициента длины барабана kL.

  3. Установлена функциональная зависимость диапазона возможных значений эксцентриситета центра масс текстильных изделий и возмущающих сил от времени отжима, загрузки машины и периода разгона барабана.

  4. Теоретически и экспериментально установлен диапазон амплитуд случайных колебаний подвесной части стиральных машин в зависимости от интервала случайных значений эксцентриситета центра масс изделий при отжиме.

  5. Установлены требуемые значения жёсткости упругих элементов подвески, соответствующие диапазону11,2…15,0 рад/с собственной частоты колебательной системы, а также значение коэффициента длины барабана kL=0,7, соответствующее глобальному минимуму амплитуд колебаний.

Практическая значимость. Для разработки стиральных машин барабанного типа с улучшенными показателями качества, а также при их модернизации, обслуживании и ремонте особую значимость имеют следующие практические результаты диссертационной работы:

алгоритм теоретического расчёта диапазона случайных значений эксцентриситета центра масс текстильных изделий при центробежном отжиме и его применение при определении динамических характеристик стиральных машин;

рекомендации по выбору рациональных конструктивных и режимных параметров стиральных машин, обеспечивающих снижение виброактивности при случайных внешних воздействиях и требуемом качестве обработки текстильных изделий;

программы расчёта рациональных конструктивных и режимных параметров стиральных машин, обеспечивающих снижение виброактивности при случайных внешних воздействиях и требуемом качестве обработки текстильных изделий (свидетельства РФ о государственной регистрации программы для ЭВМ № 2011617524, № 2011617525).

Результаты диссертации представляют интерес для проектно-конструкторских организаций, а также для предприятий по изготовлению, эксплуатации и ремонту как бытовых, так и стиральных машин коммунального хозяйства с целью повышения потребительских свойств машин и их конкурентоспособности на рынке бытовой и коммунальной техники.

Апробация работы. Основные положения диссертации были доложены на ряде Международных и Всероссийских научно-технических конференций: в частности, в Северо-Кавказском государственном университете (г. Невинномысск, 2009 г.), в Южном математическом институте Владикавказского научного центра Российской академии наук (г. Владикавказ, 2008 г. и 2010 г., г. Волгодонск, 2009 г. и 2011 г.), в ФГБОУ ВПО «Южно-Российский государственный университет экономики и сервиса» (г. Шахты, 2009, 2010, 2011 гг.), на Международных научно-практических конференциях МНИЦ ПГСХА (г. Пенза, 2009, 2010, 2011 гг.) и на ряде научных семинаров.

Результаты работы использованы предприятиями ООО «Бытсервис» г. Ставрополь, Торгово-промышленная палата г. Шахты и др.

Материалы диссертации используются в учебном процессе в ЮРГУЭС при изучении дисциплины «Проектирование бытовых машин и приборов», а также рекомендованы магистрантам, аспирантам и преподавателям, занимающимся вопросами динамики стиральных машин.

Публикации. Основное содержание диссертационной работы опубликовано автором в 13 статьях, из них в 4 статьях в журналах, входящих в перечень п. 7 ВАК РФ, а также получены 2 свидетельства РФ о государственной регистрации программ для ЭВМ.

Ряд положений диссертации изложен в отчётах по НИР, выполненных в ЮРГУЭС в 2009–2011 гг.

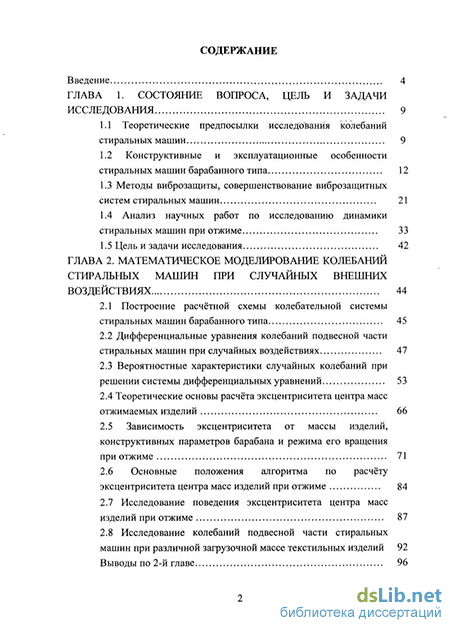

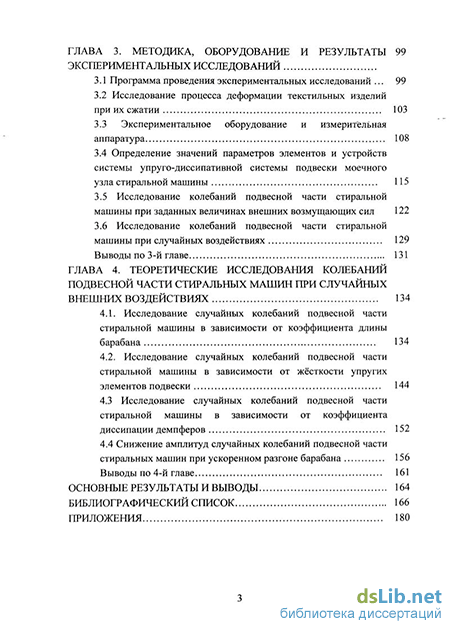

Структура и объём диссертации. Диссертационная работа состоит из введения, четырёх глав, выводов, приложений, библиографического списка и содержит 167 страниц машинописного текста, 78 рисунков, 10 таблиц и список использованной литературы из 172 наименований.

Диссертация выполнена на кафедре «Машины и оборудование бытового и жилищно-коммунального назначения» Южно-Российского государственного университета экономики и сервиса.
