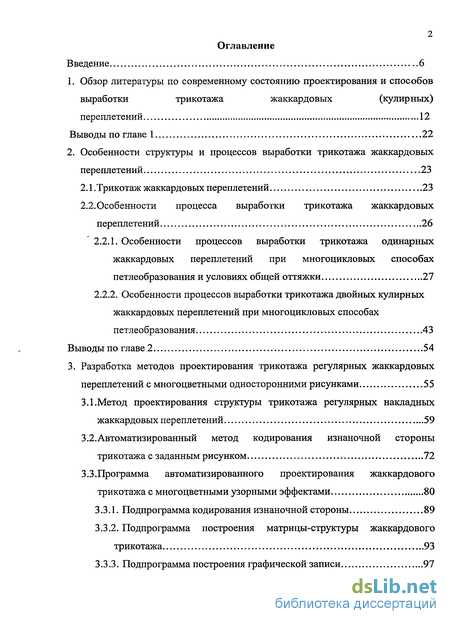

Содержание к диссертации
Введение

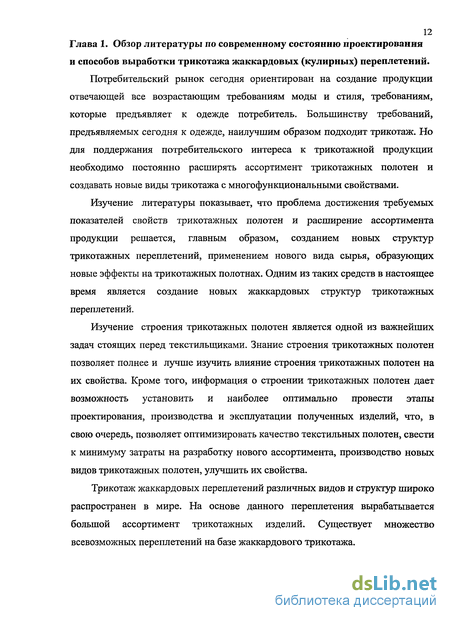

1. Обзор литературы по современному состоянию проектирования и способов выработки трикотажа жаккардовых (кулирных) переплетений 12
Выводы по главе 1 22
2. Особенности структуры и процессов выработки трикотажа жаккардовых переплетений 23
2.1.Трикотаж жаккардовых переплетений 23
2.2. Особенности процесса выработки трикотажа жаккардовых переплетений 26
2.2.1. Особенности процессов выработки трикотажа одинарных жаккардовых переплетений при многоцикловых способах петлеобразования и условиях общей оттяжки 27
2.2.2. Особенности процессов выработки трикотажа двойных кулирных жаккардовых переплетений при многоцикловых способах петлеобразования 43
Выводы по главе 2 54
3. Разработка методов проектирования трикотажа регулярных жаккардовых переплетений с многоцветными односторонними рисунками 55
3.1.Метод проектирования структуры трикотажа регулярных накладных жаккардовых переплетений 59
3.2. Автоматизированный метод кодирования изнаночной стороны трикотажа с заданным рисунком 72
3.3. Программа автоматизированного проектирования жаккардового трикотажа с многоцветными узорными эффектами 80
3.3.1. Подпрограмма кодирования изнаночной стороны 89
3.3.2. Подпрограмма построения матрицы-структуры жаккардового трикотажа 93
3.3.3. Подпрограмма построения графической записи 97

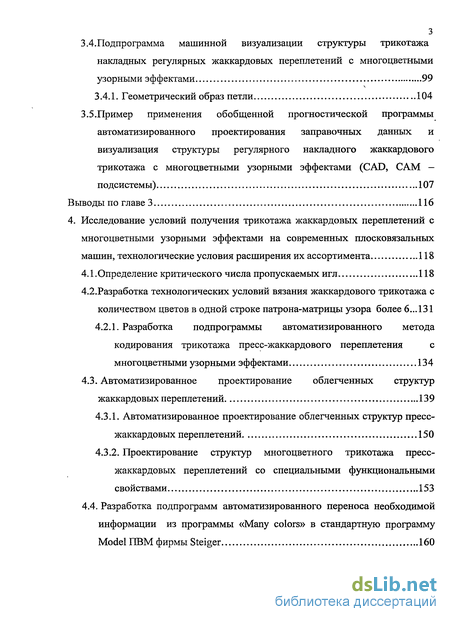

ЗАПодпрограмма машинной визуализации структуры трикотажа накладных регулярных жаккардовых переплетений с многоцветными узорными эффектами 99
3.4.1. Геометрический образ петли 104
3.5.Пример применения обобщенной прогностической программы автоматизированного проектирования заправочных данных и визуализация структуры регулярного накладного жаккардового трикотажа с многоцветными узорными эффектами (CAD, САМ -подсистемы) 107
Выводы по главе 3 116
4. Исследование условий получения трикотажа жаккардовых переплетений с многоцветными узорными эффектами на современных плосковязальных машин, технологические условия расширения их ассортимента 118
4.1 .Определение критического числа пропускаемых игл 118
4.2. Разработка технологических условий вязания жаккардового трикотажа с количеством цветов в одной строке патрона-матрицы узора более 6 ...131
4.2.1. Разработка подпрограммы автоматизированного метода кодирования трикотажа пресс-жаккардового переплетения с многоцветными узорными эффектами 134
4.3. Автоматизированное проектирование облегченных структур жаккардовых переплетений 139
4.3.1. Автоматизированное проектирование облегченных структур пресс-жаккардовых переплетений 150
4.3.2. Проектирование структур многоцветного трикотажа пресс-жаккардовых переплетений со специальными функциональными свойствами 153
4.4. Разработка подпрограмм автоматизированного переноса необходимой информации из программы «Many colors» в стандартную программу Model ПВМ фирмы Steiger 160

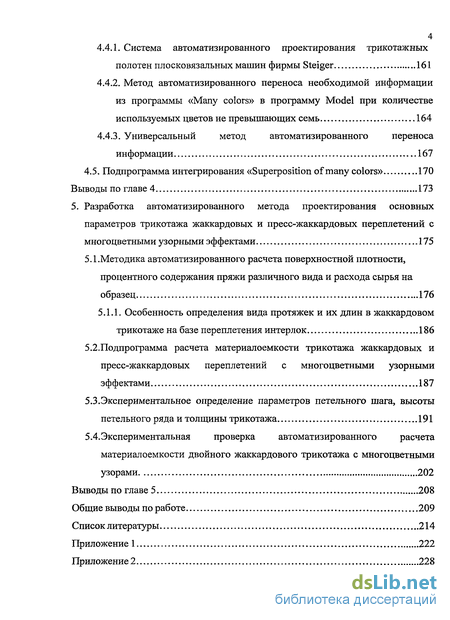

4.4.1. Система автоматизированного проектирования трикотажных полотен плосковязальных машин фирмы Steiger 161
4.4.2. Метод автоматизированного переноса необходимой информации из программы «Many colors» в программу Model при количестве используемых цветов не превышающих семь 164
4.4.3. Универсальный метод автоматизированного переноса информации 167
4.5. Подпрограмма интегрирования «Superposition of many colors» 170
Выводы по главе 4 173
5. Разработка автоматизированного метода проектирования основных параметров трикотажа жаккардовых и пресс-жаккардовых переплетений с многоцветными узорными эффектами 175
5.1..Методика автоматизированного расчета поверхностной плотности, процентного содержания пряжи различного вида и расхода сырья на образец 176
5.1.1. Особенность определения вида протяжек и их длин в жаккардовом трикотаже на базе переплетения интерлок 186
5.2.Подпрограмма расчета материалоемкости трикотажа жаккардовых и пресс-жаккардовых переплетений с многоцветными узорными эффектами 187
5.3.Экспериментальное определение параметров петельного шага, высоты петельного ряда и толщины трикотажа 191
5.4. Экспериментальная проверка автоматизированного расчета материалоемкости двойного жаккардового трикотажа с многоцветными узорами 202
Выводы по главе 5 208
Общие выводы по работе 209
Список литературы
- Особенности процессов выработки трикотажа одинарных жаккардовых переплетений при многоцикловых способах петлеобразования и условиях общей оттяжки
- Программа автоматизированного проектирования жаккардового трикотажа с многоцветными узорными эффектами
- Разработка технологических условий вязания жаккардового трикотажа с количеством цветов в одной строке патрона-матрицы узора более 6
- Особенность определения вида протяжек и их длин в жаккардовом трикотаже на базе переплетения интерлок

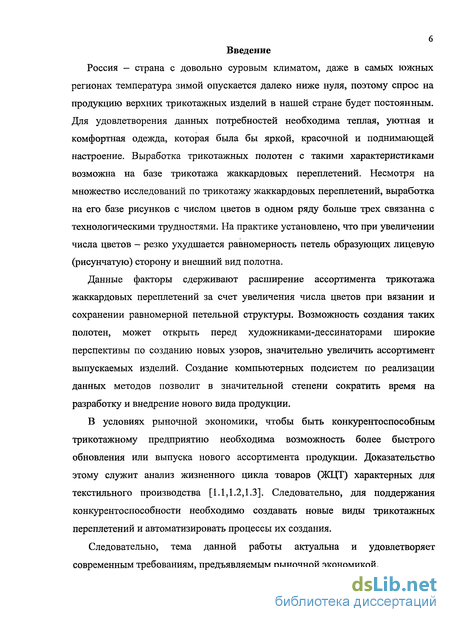

Введение к работе
Россия — страна с довольно суровым климатом, даже в самых южных регионах температура зимой опускается далеко ниже нуля, поэтому спрос на продукцию верхних трикотажных изделий в нашей стране будет постоянным. Для удовлетворения данных потребностей необходима теплая, уютная и комфортная одежда, которая была бы яркой, красочной и поднимающей настроение. Выработка трикотажных полотен с такими характеристиками возможна на базе трикотажа жаккардовых переплетений. Несмотря на множество исследований по трикотажу жаккардовых переплетений, выработка на его базе рисунков с числом цветов в одном ряду больше трех связанна с технологическими трудностями. На практике установлено, что при увеличении числа цветов - резко ухудшается равномерность петель образующих лицевую (рисунчатую) сторону и внешний вид полотна.
Данные факторы сдерживают расширение ассортимента трикотажа жаккардовых переплетений за счет увеличения числа цветов при вязании и сохранении равномерной петельной структуры. Возможность создания таких полотен, может открыть перед художниками-дессинаторами широкие перспективы по созданию новых узоров, значительно увеличить ассортимент выпускаемых изделий. Создание компьютерных подсистем по реализации данных методов позволит в значительной степени сократить время на разработку и внедрение нового вида продукции.
В условиях рыночной экономики, чтобы быть конкурентоспособным трикотажному предприятию необходима возможность более быстрого обновления или выпуска нового ассортимента продукции. Доказательство этому служит анализ жизненного цикла товаров (ЖЦТ) характерных для текстильного производства [1.1,1.2,1.3]. Следовательно, для поддержания конкурентоспособности необходимо создавать новые виды трикотажных переплетений и автоматизировать процессы их создания.
Следовательно, тема данной работы актуальна и удовлетворяет современным требованиям, предъявляемым рыночной экономикой.

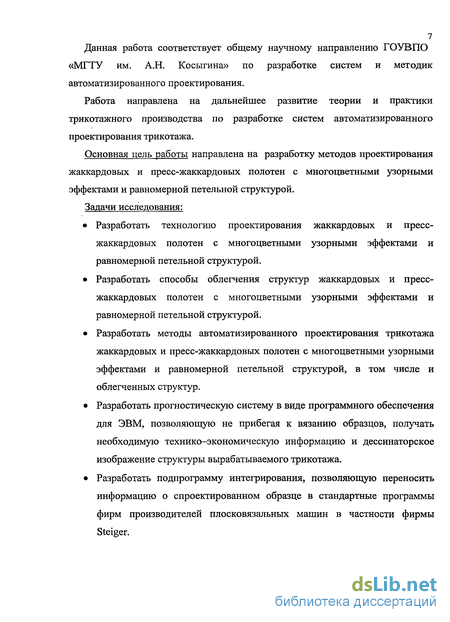

7 Данная работа соответствует общему научному направлению ГОУВПО
«МГТУ им. А.Н. Косыгина» по разработке систем и методик
автоматизированного проектирования.
Работа направлена на дальнейшее развитие теории и практики трикотажного производства по разработке систем автоматизированного проектирования трикотажа.
Основная цель работы направлена на разработку методов проектирования жаккардовых и пресс-жаккардовых полотен с многоцветными узорными эффектами и равномерной петельной структурой.
Задачи исследования:
Разработать технологию проектирования жаккардовых и пресс-жаккардовых полотен с многоцветными узорными эффектами и равномерной петельной структурой.
Разработать способы облегчения структур жаккардовых и пресс-жаккардовых полотен с многоцветными узорными эффектами и равномерной петельной структурой.
Разработать методы автоматизированного проектирования трикотажа жаккардовых и пресс-жаккардовых полотен с многоцветными узорными эффектами и равномерной петельной структурой, в том числе и облегченных структур.
Разработать прогностическую систему в виде программного обеспечения для ЭВМ, позволяющую не прибегая к вязанию образцов, получать необходимую технико-экономическую информацию и дессинаторское изображение структуры вырабатываемого трикотажа.
Разработать подпрограмму интегрирования, позволяющую переносить информацию о спроектированном образце в стандартные программы фирм производителей плосковязальных машин в частности фирмы Steiger.

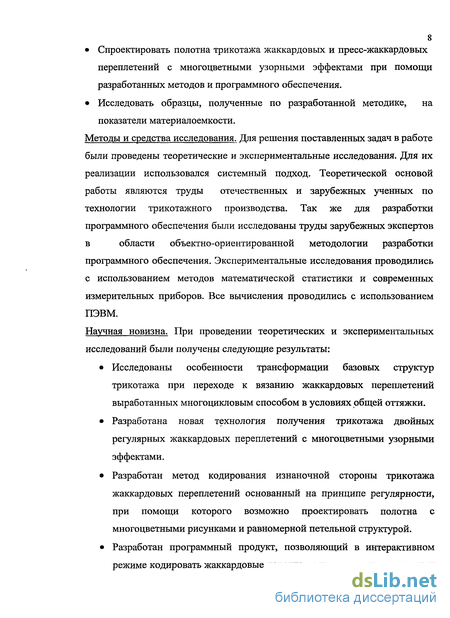

Спроектировать полотна трикотажа жаккардовых и пресс-жаккардовых
переплетений с многоцветными узорными эффектами при помощи разработанных методов и программного обеспечения.
Исследовать образцы, полученные по разработанной методике, на
показатели материалоемкости.
Методы и средства исследования. Для решения поставленных задач в работе
были проведены теоретические и экспериментальные исследования. Для их
реализации использовался системный подход. Теоретической основой
работы являются труды отечественных и зарубежных ученных по
технологии трикотажного производства. Так же для разработки
программного обеспечения были исследованы труды зарубежных экспертов
в области объектно-ориентированной методологии разработки
программного обеспечения. Экспериментальные исследования проводились с использованием методов математической статистики и современных измерительных приборов. Все вычисления проводились с использованием ПЭВМ.
Научная новизна. При проведении теоретических и экспериментальных исследований были получены следующие результаты:
Исследованы особенности трансформации базовых структур трикотажа при переходе к вязанию жаккардовых переплетений выработанных многоцикловым способом в условиях общей оттяжки.
Разработана новая технология получения трикотажа двойных регулярных жаккардовых переплетений с многоцветными узорными эффектами.
Разработан метод кодирования изнаночной стороны трикотажа жаккардовых переплетений основанный на принципе регулярности, при помощи которого возможно проектировать полотна с многоцветными рисунками и равномерной петельной структурой.
Разработан программный продукт, позволяющий в интерактивном режиме кодировать жаккардовые полотна с многоцветными узорными

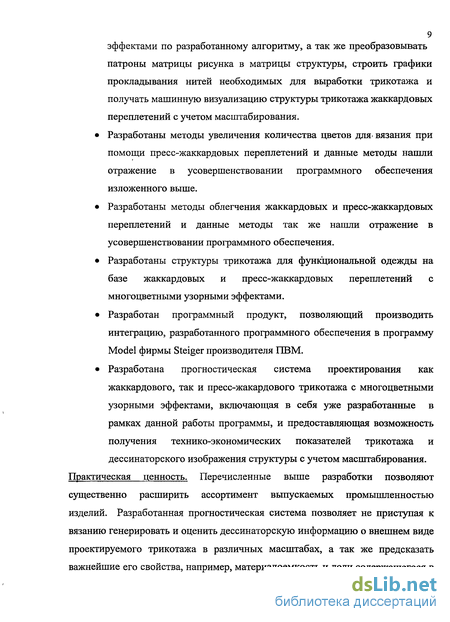

9 эффектами по разработанному алгоритму, а так же преобразовывать
патроны матрицы рисунка в матрицы структуры, строить графики
прокладывания нитей необходимых для выработки трикотажа и
получать машинную визуализацию структуры трикотажа жаккардовых
переплетений с учетом масштабирования.
Разработаны методы увеличения количества цветов для. вязания при помощи пресс-жаккардовых переплетений и данные методы нашли отражение в усовершенствовании программного обеспечения изложенного выше.
Разработаны методы облегчения жаккардовых и пресс-жаккардовых переплетений и данные методы так же нашли отражение в усовершенствовании программного обеспечения.
Разработаны структуры трикотажа для функциональной одежды на базе жаккардовых и пресс-жаккардовых переплетений с многоцветными узорными эффектами.
Разработан программный продукт, позволяющий производить интеграцию, разработанного программного обеспечения в программу Model фирмы Steiger производителя ПВМ.
Разработана прогностическая система проектирования как жаккардового, так и пресс-жакардового трикотажа с многоцветными узорными эффектами, включающая в себя уже разработанные в рамках данной работы программы, и предоставляющая возможность получения технико-экономических показателей трикотажа и дессинаторского изображения структуры с учетом масштабирования.
Практическая ценность. Перечисленные выше разработки позволяют существенно расширить ассортимент выпускаемых промышленностью изделий. Разработанная прогностическая система позволяет не приступая к вязанию генерировать и оценить дессинаторскую информацию о внешнем виде проектируемого трикотажа в различных масштабах, а так же предсказать важнейшие его свойства, например, материалоемкость и доли содержащегося в

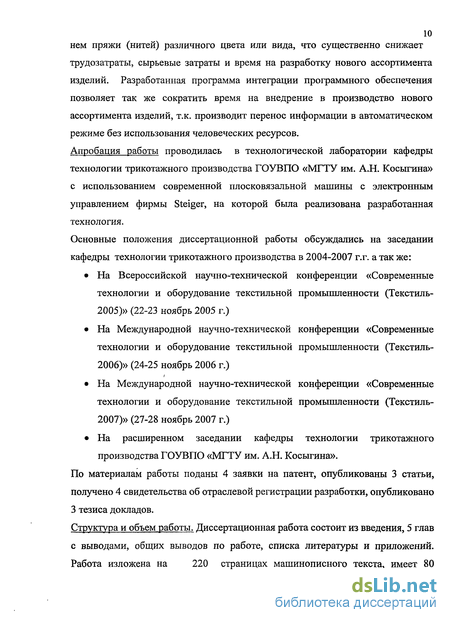

10 нем пряжи (нитей) различного цвета или вида, что существенно снижает
трудозатраты, сырьевые затраты и время на разработку нового ассортимента
изделий. Разработанная программа интеграции программного обеспечения
позволяет так же сократить время на внедрение в производство нового
ассортимента изделий, т.к. производит перенос информации в автоматическом
режиме без использования человеческих ресурсов.
Апробация работы проводилась в технологической лаборатории кафедры
технологии трикотажного производства ГОУВПО «МГТУ им. А.Н. Косыгина»
с использованием современной плосковязальной машины с электронным
управлением фирмы Steiger, на которой была реализована разработанная
технология.
Основные положения диссертационной работы обсуждались на заседании
кафедры технологии трикотажного производства в 2004-2007 г.г. а так же:
На Всероссийской научно-технической конференции «Современные технологии и оборудование текстильной промышленности (Текстиль-2005)» (22-23 ноябрь 2005 г.)
На Международной научно-технической конференции «Современные технологии и оборудование текстильной промышленности (Текстиль-2006)» (24-25 ноябрь 2006 г.)
На Международной научно-технической конференции «Современные технологии и оборудование текстильной промышленности (Текстиль-2007)» (27-28 ноябрь 2007 г.)
На расширенном заседании кафедры технологии трикотажного производства ГОУВПО «МГТУ им. А.Н. Косыгина».
По материалам работы поданы 4 заявки на патент, опубликованы 3 статьи, получено 4 свидетельства об отраслевой регистрации разработки, опубликовано 3 тезиса докладов.
Структура и объем работы. Диссертационная работа состоит из введения, 5 глав
с выводами, общих выводов по работе, списка литературы и приложений.

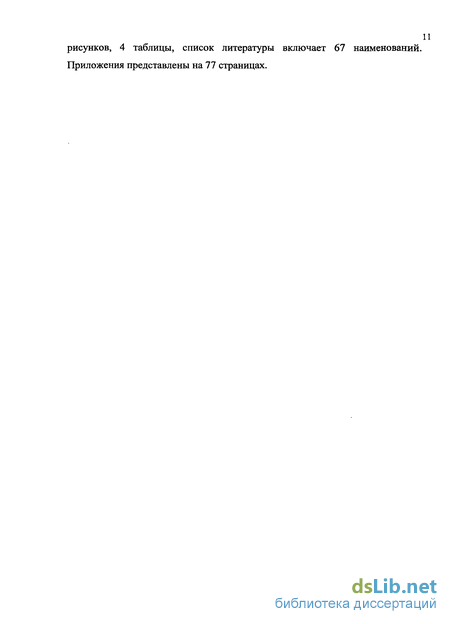

Работа изложена на 220 страницах машинописного текста, имеет 80
рисунков, 4 таблицы, список литературы включает 67 наименований. Приложения представлены на 77 страницах.
Особенности процессов выработки трикотажа одинарных жаккардовых переплетений при многоцикловых способах петлеобразования и условиях общей оттяжки
Известно, что условия процесса выработки жаккардового трикотажа оказывают влияние на размер и конфигурацию образуемых жаккардовых петель. При выработке трикотажа с общей оттяжкой усилия воспринимаются жаккардовыми петлями, не сброшенными с игл. В зависимости от числа таких петель в петельном ряду и общего усилия оттяжки жаккардовые петли увеличиваются в размерах, вытягиваясь в разной степени и перетягивая нити из соседних петельных столбиков, менее нагруженных усилиями оттяжки. Наличие на иглах петель различных размеров вызывает изменение условий формирования петель из новой нити в следующем цикле петлеобразования. Рассмотрим условия трансформации петельной структуры базового переплетения при переходе на выработку регулярного одинарного трикотажа жаккардовых переплетений при условиях общей оттяжки вырабатываемых полотен. Было замечено, что при выработке регулярного одинарного жаккардового трикотажа с цветными узорными эффектами при помощи двух и более систем, при условии общей оттяжки, вырабатываемый трикотаж получается относительно равномерным.
Можно сделать предположение, что в процессе вязания одинарного трикотажа, при помощи двух систем и более, происходят трансформации в петельной структуре и перетяжка нити. Более наглядно данный факт рассмотрим на примере одинарного двухцветного жаккардового трикотажа выработанного многоцикловым (в данном случае двухцикловым) способом вязания. На рисунке 2.3.а. приведен патрон матрица рисунка одинарного двухцветного жаккардового переплетения, элементами которой являются цвета №1 и №2. Первые два ряда рассматриваемого образца связаны базовым переплетением гладь, далее вяжется непосредственно одинарный жаккардовый трикотаж. Произведя «технологическое умножение матрицы» [1.6, 1.32, 3.9], преобразуем патрон-матрицу рисунка в матрицу структуру. В каждой клетке матрицы структуры содержаться так называемые элементы структуры (ЭСТ) трикотажа жаккардовых переплетений — остова петель и протяжки, кодируемые соответственно цифрами - 1 и 0. В левой части рисунка 2.3.6 представлена матрица структуры одинарного двухцветного жаккардового переплетения. Число столбцов матрицы рисунка равняется числу столбцов в матрице структуры. Число строк: Rh=H Z0 = 2 2=4, (2.1) где Z0 - число цветов в одном комплекте петлеобразующих систем. По матрице структуры автоматически легко строится технологическая информация о графиках прокладывания нитей, которые представлены в правой части рис. 2.3.б., а так же структура трикотажа, т.е. его переплетение — в условиях, что трикотаж образован из абсолютно-гибкой нити, имеющий незначительный коэффициент трения между нитями и при условии общей оттяжки (см. рис. 2.3.в.).
Анализируя матрицу структуры трикотажа нетрудно видеть, что внутри одного комплекта необходимого для выработки каждого петельного ряда, содержащего 2 системы (Z0=2) - все петли комплекта отвечают требованиям регулярности - т.е. образуются за одинаковое число циклов петлеобразования. В то же самое время между комплектами, поскольку фантазия дессинатора не должна иметь технологических ограничений, некоторые петли в трикотаже жаккардовых переплетений, в приведенном примере на рисунке 2.3.в., имеют петли с величиной индексов Ки=1 и Ки=0, это, к примеру, петли 1 и 2, образованные в смежных комплектах петлеобразующих систем, т.е. любой трикотаж одинарного жаккардового переплетения с произвольным рисунком не может быть регулярным при условиях многоцикловых способах его получения.
Нетрудно видеть, что требованиям регулярности отвечают переплетения: производная гладь (двутладь), производная тригладь и т.д., являющиеся частными случаями двухцветного, трехцветного и т.д. одинарных жаккардовых переплетений [1.5]. Структура одинарного трикотажа жаккардового переплетения на рисунке 2.3.в, как уже отмечалось, получена из идеально гибкой пряжи, и делает возможным перетяжку нитей из соседних уже образованных петель, под действием общей оттяжки «Qo6nj» действующей на столбцы выработанного трикотажа. Из формулы Кудрявина-Николаева следует, что чем больше число цветов в каждом ряду патрона рисунка, тем больше неравномерность петельной структуры, поскольку в зависимости от рисунка: Kimin=0; (2.2) Ki(max) = Z+l; (2.3) соответственно для 2-х цветного трикотажа содержащего 2 цвета: Kimin=0; Kimax=3, для 3-х цветного: Kimin=0; Kimax=4; для 4-х цветного: Kimin=0; Kimax=5; для 5-х цветного: Kimin=0; Kimax=6; В то же самое время внутри каждого комплекта петлеобразующих систем, средняя величина индексов петель всегда равна KH=Z-1, однако в таком трикотаже в каждом комплекте петлеобразующих систем образуется один и тот же «рисунок», являющийся частным случаем трикотажа жаккардовых переплетений, например производная гладь (двугладь): Z0=2; Ки=1; Производная тригладь: Z0=3; Ки=2; Производная четырегладь: Z0=4; Ки=3; Производная пятиигладь: Z0=5; Ки=4;
Программа автоматизированного проектирования жаккардового трикотажа с многоцветными узорными эффектами
Программа проектирования многоцветного жаккардового трикотажа, получившая название «Many colors» [6.2], предназначена для автоматизации процесса проектирования трикотажных полотен. Несмотря на существование многочисленных программных продуктов для проектирования трикотажа, на практике нет универсального программного обеспечения для всех типов вязальных машин. Это связано с тем, что разработки программного обеспечения проводятся различными фирмами-производителями вязального оборудования и они не совместимы друг с другом. Данная разработка является универсальной и позволяет художнику-диссенатору проектировать многоцветный жаккардовый трикотаж для выработки на всех типах плосковязального и кругловязального оборудования.
Основная особенность программы состоит в том, что при проектировании многоцветных полотен применяется разработанный алгоритм построения изнаночной стороны жаккардового трикотажа, который основывается на предложенном нами автоматизированном методе кодирования изнаночной стороны трикотажа. Следует отметить, что разработанная нами программа позволяет проектировать жаккардовый трикотаж с многоцветными узорными эффектами, получать изображения структуры трикотажа, и принимать решение о его выработке. Но помимо этого появляется необходимость интегрировать данную программу в комплекс моделирования разработчиков плосковязальных машин, таким образом, чтобы разработанный нами узор, можно было в автоматическом режиме переносить в программы вязания плосковязального оборудования. Для решения поставленной задачи был проведен анализ возможностей программ разработанных для вязальных машин, было установлено, что, к примеру, в программе «Model» (фирмы "Steiger") есть возможность импортировать файлы с расширением BMP, причем каждый пиксель графического файла, соответствует ячейке в программе «Model» [1.18, 1.19].
Следует отметить, что все рисунки, импортированные таким образом, автоматически распознаются как лицевая сторона, но возможности данной программы позволяют преобразовывать их в условные обозначения для изнаночной стороны, и в последствие совмещать с рисунком лицевой стороны.
Задача была реализована при помощи разработанного функционала для программы «Many color», позволяющей экспортировать раппорты матриц-рисунка лицевой и изнаночной стороны узора в BMP-формате. Для удобства специалиста программа одновременно производит экспорт рисунка лицевой и изнаночной стороны, присваивая им различные окончания в названии файлов: _F.BMP — лицевая сторона. _B.BMP — изнаночная сторона.
Таким образом, дессинатор может после проектирования узора и принятия положительного решения об его выпуске, не прибегая к затруднительному ручному переносу информации о рисунке в программы вязания, преобразовать графические данные о рисунке в формат, способный к воспроизведению в программах вязания производителей вязальных машин.
Программа «Many color» состоит из нескольких функциональных частей: Автоматизированное кодирование изнаночной стороны жаккардового трикотажа в соответствии с заданными узорами лицевой стороны трикотажа; построение матрицы структуры трикотажа путем преобразования элементов патронов матрицы рисунка в матрицы структуры, как лицевой и изнаночной стороны трикотажа, с последующим построением обобщенной матрицы структуры лицевой и изнаночной стороны; построение технологической информации в виде графика прокладывания нитей, необходимых для выработки трикотажа («графической записи»); машинной визуализации структуры трикотажа, т.е. получать действительное отображение внешнего вида трикотажа.
Нетрудно видеть, что данная программа позволяет моделировать трикотаж и дает возможность принимать решение о выработке того или иного рисунка, не прибегая к его вязанию, т.е. реализовать так называемую прогностическую подсистему его автоматизированного проектирования. Данный факт очень важен при разработке нового ассортимента, т.к. значительно сокращается время на проектирование, уменьшаются затраты на выработку образцов. При уменьшении затрат понимаются следующие факторы: не затрачивается сырье, для выработки опытных заправок. не затрачиваются трудовые ресурсы, не загружаются машины для выработки опытных образцов, соответственно увеличивается коэффициент использования оборудования для выработки заданной продукции. Позволяет автоматически генерировать внешний вид поверхности проектируемого трикотажа в различных масштабах и оценивать его с точки зрения потребителя.
Все эти факторы повышают рентабельность предприятия, в свою очередь позволяют предприятию приносить большую прибыль.
Концепция построения программы основывается на объектно-ориентированном программировании [1.22 - 1.27, 2.5]. Структура программы изображена на рисунке 3.13 в виде UML-диаграммы, представляющей собой взаимодействие объектов программы между собой. На рисунке 3.14 изображена так же UML - диаграмма, показывающая составные части объектов.
Разработка технологических условий вязания жаккардового трикотажа с количеством цветов в одной строке патрона-матрицы узора более 6
Необходимо разработать метод автоматизированного кодирования пресс-жаккардового трикотажа с многоцветными узорными эффектами в котором будут учтены ограничения на величину максимальных протяжек при проектировании жаккардового трикотажа.
Фактически задача сводится к введению дополнительных условий к разработанному программному обеспечению базовой кодировки изнаночной стороны трикотажа, см. главу 3 данной диссертации при соблюдении условий регулярности трикотажа (числовые строки базовой матрицы кодировки 1 и 2 рис. 4.8. а).
К базовой строке цветов матрицы изнанки вводится числовая строка — 3 набросков с двойной индексацией, где первая цифра - 2, обозначает условное обозначение элемента структуры трикотажа - набросок, а вторая цифра цвет этого наброска из условия разбиения максимальной величины протяжки Г, = 7 на две протяжки 7=4+3. стах ґ Установлена зависимость величины протяжки от количества цветов используемых при вязании трикотажа пресс-жаккардовых переплетений: ъ =(--!); С4-6)
Если ч - не целое число, то оно всегда округляется до следующего (Rb)max наибольшего целого числа (округление вверх): Существо данного метода в следующем: петли лицевой стороны, образованы по рисунку, а петли и наброски изнаночной стороны образованы согласно порядку заправки нитей в комплекты петлеобразующих систем, которые являются постоянными, и при совпадении цветов смежных петельных столбиков лицевой и изнаночной сторон, на изнаночной стороне образуется петля следующая по порядку заправки нитей в комплекты петлеобразующих систем, при этом набросок провязывается следующим цветом, который является по порядку следования цветов следующим по отношению к цвету изнаночной стороны. Блок-схема алгоритма построения изнаночной стороны пресс-жаккардового трикотажа показана в приложении №3.
При таком методе кодирования для уменьшения величины протяжки мы соблюдаем все условия, для соблюдения процесса вязания многоцветного пресс-жаккардового трикотажа. В соответствии с предложенным методом была разработана дополнительная подпрограмма, текст которой приведен в приложении №3. На рисунке 4.8.6. представлен патрон матрицы структуры изнанки. Нетрудно видеть, что при таком методе кодировки число цветов в рисунке может быть при разбиении протяжки доведено до 12, но это нецелесообразно для плосковязальных машин, поскольку существенно снижается производительность выработки трикотажа при многоцикловых способах и отсутствия необходимого числа на них нитеводителей. С другой стороны этот способ может быть применен для многосистемных кругловязальных машин отличающихся высокой производительностью. Следует учитывать, что разработанный способ увеличения многоцветности регулярного накладного двойного трикотажа рекомендуется использовать на ПВМ имеющих платины, хотя бы на одной игольнице, например ПВМ фирмы Stoll, поскольку на таких машинах улучшаются условия образования получения набросков при многоцикловых способах петлеобразования. На рисунке 4.9. представлено изображение лицевой стороны пресс-жаккардового трикотажа, выработанного при помощи вышеизложенных принципов.
Теоретически, предложенным способом и добавлением дополнительных набросков, возможно вязание трикотажа и более 12 цветов. Следует отметить, что вязания данного трикотажа будет осуществляться с еще большим снижением производительности, что приводит к экономической нецелесообразности разработки данных видов структур. Поэтому целесообразно разработать с применением прессовых петель облегченные структуры трикотажа.
В главе 3 были сделаны предположения о возможности вязания облегченных структур жаккардовых переплетений, без изменения рисунка лицевой стороны переплетения, так как уменьшение материалоемкости является одной из важнейших задач стоящих перед инженерами-технологами трикотажной промышленности. Так же возможно создание облегченных структур на базе пресс-жаккардовых переплетений.
Трудность при создании данных полотен состоит в том, что неизвестно на сколько у нас удлинится протяжка при выключении игл на изнаночной стороне. Для создания таких структур необходимо разработать метод проектирования, при котором появлялась зависимость появления петель на изнаночной стороне и возможность их прогнозирования.
Автоматизированное проектирование облегченных структур жаккардовых переплетений. Как отмечалось в главе 3 данной работы, установлено, что при вязании накладного трикотажа жаккардовых переплетений выключении игл на изнаночной стороне в определенной последовательности не ведет к изменению структуры трикотажа лицевой стороны, а следовательно и искажению образуемого рисунка.
За счет выключения игл изнанки можно существенно уменьшить материалоемкость трикотажа, т.к. вместо остовов петель на месте выключенных игл образуются протяжки, расход нитей на образование которых значительно меньше, чем расход нитей на остовы петель. При разработанных нами способах кодирования структуры накладного жаккардового трикотажа отвечающего требованиям регулярности и позволяющий автоматизировать разработку заправочных данных вязальных машин было установлено:
Особенность определения вида протяжек и их длин в жаккардовом трикотаже на базе переплетения интерлок
Методика основана на определении числа и вида ЭСТ трикотажа протяжек, набросков и остовов петель по цветам или видам сырья содержащихся в патроне-матрице узора разработанной и предложенной в т.н. универсальной матричной системе кодирования структуры трикотажа кулирных переплетений (УМК) [1.4].
Особенностью определения количества элементов структуры является то, что в памяти ЭВМ лицевая и соответствующая ей изнаночная петля хранится как одна структурная единица. Данная особенность обусловлена тем, что как уже говорилось в предыдущей главе, разработанная программа интегрирована с программой Model фирмы Steiger, где одна ячейка программы рассматривается как модуль, объединяющий лицевую и изнаночную петлю. Поэтому при составлении обобщенной матрицы структуры переплетения (+; -) М (I;J), ячейки лицевой и следующей за ней изнаночной стороны в строке матрицы структуры объединяются, и как говорилось ранее, хранятся в памяти ЭВМ - единым модулем. Это позволяет производить дальнейшие действия по проектированию трикотажа в схожем формате с программой Model, что дает в дальнейшем возможность произвести интеграцию программных продуктов [6.4]. Стоит отметить, что особенность метода кодирования структуры трикотажа разработанного в данной работе при соблюдении условий его регулярности, состоит в том, что в объединенном модуле не присутствует одновременно на иглах лицевой и изнаночной стороны петли или наброски, т.е. отсутствует модуль в котором может быть реализована структура трикотажа с петлей (наброском) на лицевой стороне и образованием на соответствующей игле задней игольницы так же петли (наброска). В таблице №5.1. представлено графическое изображение возможных структур остовов петель, набросков и протяжек в одном модуле, которые могут быть реализованы при проектировании регулярного многоцветного жаккардового и пресс-жаккарджового трикотажа, а так же их обозначение в системе УМК.
В таблице №5.2. представлено условное обозначение протяжек различных типов в виде графической записи структуры трикотажа к строке обобщенной матрицы структуры трикотажа (см. гл. 2.3 данной работы). В таблице №5.2. показана наибольшая величина протяжки с раппортом равным 3, но как уже упоминалось в предыдущих главах, максимальная возможная протяжка для полного многоцветного трикотажа может быть 3 и равна 4, 5, 6. В таблице показаны протяжки между остовами петель, но они могут соединять между собой и наброски.
Для определения числа и видов остовов петель, протяжек или набросков используется обобщенная матрица структуры переплетения (+; -) М (I;J). По результатам анализа каждой строки обобщенной матрицы открывается счетчик и записывается количество Ki ЭСТ различного типа и вида. Тип протяжки определяется ЭВМ по специально разработанному алгоритму. Главной идеей создания данного алгоритма является определение вида протяжки (её раппорта) от количества нулей содержащихся в промежутке между остовом петли или протяжки.
Определения типа протяжки происходит при чтении каждой строки обощенной матрицы последовательно, начиная с первого столбца, и учитывает то, что программа хранит единым модулем лицевую иглу и соответствующую ей изнаночную иглу (см. табл. 5.1.). Для автоматизированного определения числа и типов протяжек разного вида была разработана и создана новая универсальная подпрограмма, блок-схема которой приведена на рис. 5.1: При начале считывания строки, счетчику (в блок-схеме обозначается floatCount) присваивается значение =0. Переходим к следующему модулю данной строки. Программа «забирает» значение из этого модуля для дальнейшей обработки. Если в этом модуле остов петли или набросок, тогда: если он является первым модулем в строке, то floatCount = 1(т.к. в модуле, где у нас присутствует лицевая петля, на изнаночной стороне обязательно будет присутствовать протяжка (0)) и алгоритм переходит к следующему циклу. Если же это не первый модуль в строке, тогда этот модуль будет являться окончанием протяжки и значению К(0), которое обозначает количество нулей и соответственно тип протяжки, присваивается значение floatCount. При этом начинается новый цикл и floatCount =1, т.к. модуль, содержащий лицевую петлю или набросок оканчивается на 0, который и записывается в счетчик. Если модуль не содержит лицевую петлю или набросок, тогда: Если модуль содержит изнаночную петлю или набросок, тогда этот модуль будет являться окончанием протяжки и значению К(0), присваивается значение floatCount +1 (оно добавляется в список соответствующей данному количеству нулей) т.к. в модуле содержащим изнаночную петлю или протяжку, в начале присутствует 0. При этом начинается новый цикл и floatCount =0. Если модуль не содержит изнаночную петлю или набросок, тогда: Если это последний модуль в строке, не содержащий какую-либо петлю или набросок, т.е. является модулем состоящим из двух нулей, тогда этот модуль будет являться окончанием протяжки и значению К(0), присваивается значение floatCount +2 (оно добавляется в список соответствующей данному количеству нулей). При этом начинается новый цикл и floatCount =0. Если модуль не является последним, тогда: Данный модуль будет состоять из двух нулей и к счетчику прибавляется значение двух нулей floatCount = floatCount+2 и цикл продолжается, тогда: Если это не был последним модулем в строке, тогда продолжаем цикл, если он являлся последним, то рассматриваем следующую строку тогда: Если строка не является последней, тогда продолжаем цикл, если является последней, то алгоритм заканчивает работу.
