Введение

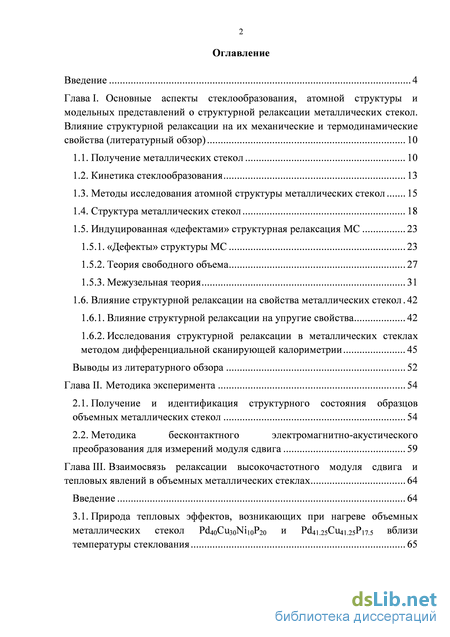

Глава I. Основные аспекты стеклообразования, атомной структуры и модельных представлений о структурной релаксации металлических стекол. Влияние структурной релаксации на их механические и термодинамические свойства (литературный обзор) 10
1.1. Получение металлических стекол 10
1.2. Кинетика стеклообразования 13
1.3. Методы исследования атомной структуры металлических стекол 15
1.4. Структура металлических стекол 18
1.5. Индуцированная «дефектами» структурная релаксация МС 23
1.5.1. «Дефекты» структуры МС 23
1.5.2. Теория свободного объема 27
1.5.3. Межузельная теория 31
1.6. Влияние структурной релаксации на свойства металлических стекол 42
1.6.1. Влияние структурной релаксации на упругие свойства 42
1.6.2. Исследования структурной релаксации в металлических стеклах методом дифференциальной сканирующей калориметрии 45
Выводы из литературного обзора 52
Глава II. Методика эксперимента 54
2.1. Получение и идентификация структурного состояния образцов объемных металлических стекол 54
2.2. Методика бесконтактного электромагнитно-акустического преобразования для измерений модуля сдвига 59
Глава III. Взаимосвязь релаксации высокочастотного модуля сдвига и тепловых явлений в объемных металлических стеклах 64
Введение 64
3.1. Природа тепловых эффектов, возникающих при нагреве объемных металлических стекол Pd40Cu30Ni10P20 и Pd41.25Cu41.25P17.5 вблизи температуры стеклования 65
3.2. Определение восприимчивости модуля сдвига к концентрации вмороженных «дефектов» в объемных металлических стеклах Pd40Cu30Ni10P20 и Zr46Cu46Al8 73
3.3. Взаимосвязь между модулем сдвига объемного металлического стекла Pd40Cu30Ni10P20, концентрацией вмороженных «дефектов» и модулем сдвига соответствующего кристалла 79
3.4. Релаксация модуля сдвига как проявление обусловленной «дефектами» структурной релаксации 84
3.5. Тепловые эффекты, возникающие при нагреве исходных и релаксированных объемных металлических стекол Pd40Ni40P20 и Zr46Cu46Al8 в широком интервале температур 88
Общие выводы по работе 99
Список литературы
- Методы исследования атомной структуры металлических стекол
- Влияние структурной релаксации на упругие свойства
- Методика бесконтактного электромагнитно-акустического преобразования для измерений модуля сдвига
- Определение восприимчивости модуля сдвига к концентрации вмороженных «дефектов» в объемных металлических стеклах Pd40Cu30Ni10P20 и Zr46Cu46Al8

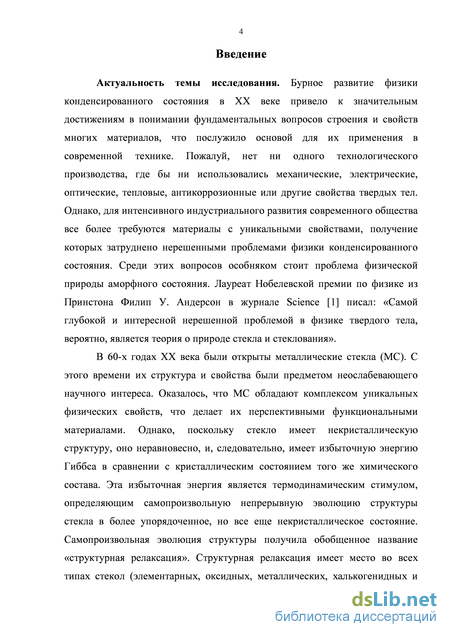

Введение к работе
Актуальность темы. Бурное развитие физики конденсированного состояния в XX веке привело к значительным достижениям в понимании фундаментальных вопросов строения и свойств многих материалов, что послужило основой для их применения в современной технике. Пожалуй, нет ни одного технологического производства, где бы ни использовались механические, электрические, оптические, тепловые, антикоррозионные или другие свойства твердых тел. Однако, для интенсивного индустриального развития современного общества все более требуются материалы с уникальными свойствами, получение которых затруднено нерешенными проблемами физики конденсированного состояния. Среди этих вопросов особняком стоит проблема физической природы аморфного состояния. Лауреат Нобелевской премии по физике из Принстона Филип У. Андерсон в журнале Science 1 писал: «Самой глубокой и интересной нерешенной проблемой в физике твердого тела, вероятно, является теория о природе стекла и стеклования».
В 60-х годах XX века были открыты металлические стекла (МС). С этого времени их структура и свойства были предметом неослабевающего научного интереса. Оказалось, что МС обладают комплексом уникальных физических свойств, что делает их перспективными функциональными материалами. Однако, поскольку стекло имеет некристаллическую структуру, оно неравновесно, и, следовательно, имеет избыточную энергию Гиббса в сравнении с кристаллическим состоянием того же химического состава. Эта избыточная энергия является термодинамическим стимулом, определяющим самопроизвольную непрерывную эволюцию структуры стекла в более упорядоченное, но все еще некристаллическое состояние. Самопроизвольная эволюция структуры получила обобщенное название «структурная релаксация». Структурная релаксация имеет место во всех типах стекол (элементарных, оксидных, металлических, халькогенидных и др.), хотя и протекает с разной интенсивностью. В случае металлических стекол она является масштабным явлением, которое значительно (и даже порой кардинально) влияет на их физические свойства. Несмотря на многообразие имеющихся в литературе моделей структурной релаксации, ее атомные механизмы и закономерности их проявления остаются в целом малопонятными. Понимание природы структурной релаксации и вызванной ей релаксацией физических свойств является одной из важнейших задач физики некристаллических материалов.

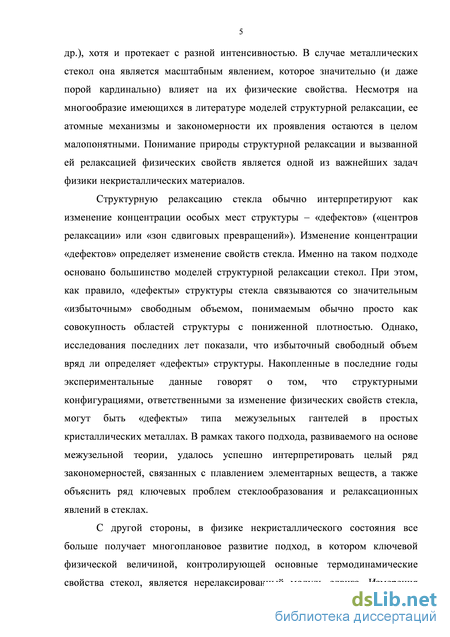

Структурную релаксацию стекла обычно интерпретируют как изменение концентрации особых мест структуры – «дефектов» («центров релаксации» или «зон сдвиговых превращений»). Изменение концентрации «дефектов» определяет изменение свойств стекла. Именно на таком подходе основано большинство моделей структурной релаксации стекол. При этом, как правило, «дефекты» структуры стекла связываются со значительным «избыточным» свободным объемом, понимаемым обычно просто как совокупность областей структуры с пониженной плотностью. Однако, исследования последних лет показали, что «избыточный» свободный объем вряд ли определяет «дефекты» структуры. Накопленные в последние годы экспериментальные данные гово-
Anderson W.P. Through the Glass Lightly // Science. – 1995. – Vol. 267. – P. 1609–1618.
рят о том, что структурными конфигурациями, ответственными за изменение физических свойств стекла, могут быть «дефекты» типа межузельных гантелей в простых кристаллических металлах. В рамках такого подхода, развиваемого на основе межузельной теории, удалось успешно интерпретировать целый ряд закономерностей, связанных с плавлением элементарных веществ, а также объяснить ряд ключевых проблем стеклообразования и релаксационных явлений в стеклах.
С другой стороны, в физике некристаллического состояния все больше получает многоплановое развитие подход, в котором ключевой физической величиной, контролирующей основные термодинамические свойства стекол, является нерелаксированный модуль сдвига. Измерения высокочастотного модуля сдвига, в соответствии с межузельной теорией, позволяют рассчитать концентрацию межузельных «дефектов» и, следовательно, спрогнозировать кинетику релаксации физических свойств МС.

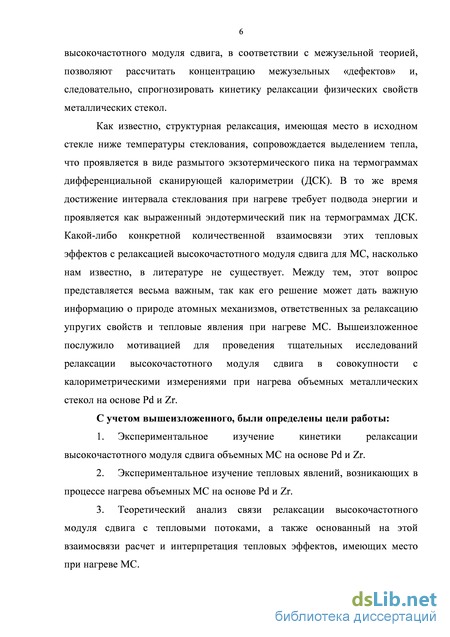

Как известно, структурная релаксация, имеющая место в исходном стекле ниже температуры стеклования, сопровождается выделением тепла, что проявляется в виде размытого экзотермического пика на термограммах дифференциальной сканирующей калориметрии (ДСК). В то же время достижение интервала стеклования при нагреве требует подвода энергии и проявляется как выраженный эндотермический пик на термограммах ДСК. Какой-либо конкретной количественной взаимосвязи этих тепловых эффектов с релаксацией высокочастотного модуля сдвига для МС, насколько нам известно, в литературе не существует. Между тем, этот вопрос представляется весьма важным, так как его решение может дать важную информацию о природе атомных механизмов, ответственных за релаксацию упругих свойств и тепловые явления при нагреве МС. Вышеизложенное послужило мотивацией для проведения тщательных исследований релаксации высокочастотного модуля сдвига в совокупности с калориметрическими измерениями при нагреве объемных МС на основе Pd и Zr.
Цели и задачи исследований. С учетом вышеизложенного, в данной работе были поставлены следующие цели:
-
Экспериментальное изучение кинетики релаксации высокочастотного модуля сдвига объемных МС на основе Pd и Zr.
-
Экспериментальное изучение тепловых явлений, возникающих в процессе нагрева объемных МС на основе Pd и Zr.
-
Теоретический анализ связи релаксации высокочастотного модуля сдвига с тепловыми потоками, а также основанный на этой взаимосвязи расчет и интерпретация тепловых эффектов, имеющих место при нагреве МС.

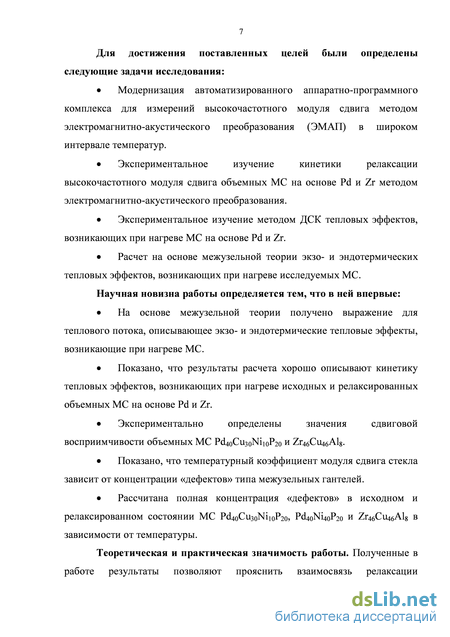

Для достижения поставленных целей были определены следующие задачи исследования:
Модернизация автоматизированного аппаратно-программного комплекса для измерений высокочастотного модуля сдвига методом электромагнитно-акустического преобразования (ЭМАП) в широком интервале температур.
Экспериментальное изучение кинетики релаксации высокочастотного модуля сдвига объемных МС на основе Pd и Zr методом электромагнитно-акустического преобразования.
Экспериментальное изучение методом ДСК тепловых эффектов, возникающих при нагреве МС на основе Pd и Zr.
Расчет на основе межузельной теории экзо- и эндотермических тепловых эффектов, возникающих при нагреве исследуемых МС.
Научная новизна работы определяется тем, что в ней впервые:
На основе межузельной теории получено выражение для теплового потока, описывающее экзо- и эндотермические тепловые эффекты, возникающие при нагреве МС.
Показано, что результаты расчета хорошо описывают кинетику тепловых эффектов, возникающих при нагреве исходных и релаксированных объемных МС на основе Pd и Zr.
Экспериментально определены значения сдвиговой восприимчивости объемных МС Pd40Cu30Ni10P20 и Zr46Cu46Al8.
Показано, что температурный коэффициент модуля сдвига стекла зависит от концентрации «дефектов» типа межузельных гантелей.
Рассчитана полная концентрация «дефектов» в исходном и релаксиро-ванном состоянии МС Pd40Cu30Ni10P20, Pd40Ni40P20 и Zr46Cu46Al8 в зависимости от температуры.

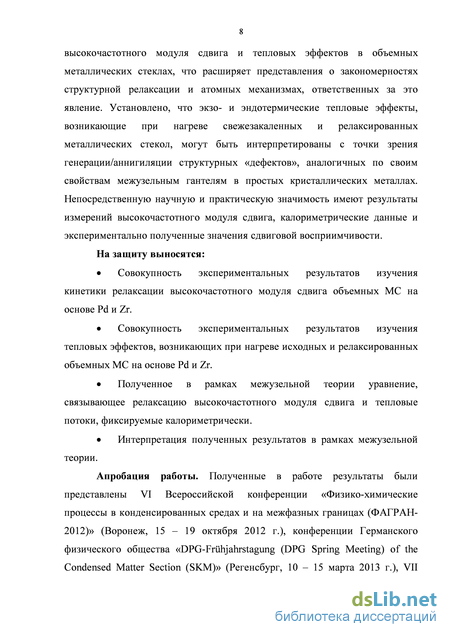

На защиту выносятся:
Совокупность экспериментальных результатов изучения кинетики релаксации высокочастотного модуля сдвига объемных МС на основе Pd и Zr.
Совокупность экспериментальных результатов изучения тепловых эффектов, возникающих при нагреве исходных и релаксированных объемных МС на основе Pd и Zr.
Полученное в рамках межузельной теории уравнение, связывающее релаксацию высокочастотного модуля сдвига и тепловые потоки, фиксируемые калориметрически.
Интерпретация полученных результатов в рамках межузельной теории.
Теоретическая и практическая значимость работы. Полученные в работе результаты позволяют прояснить взаимосвязь релаксации высокочастотного модуля сдвига и тепловых эффектов в объемных металлических стеклах, что расширяет представления о закономерностях структурной релаксации и атомных механизмах, ответственных за это явление. Установлено, что экзо- и эндотермические тепловые эффекты, возникающие при нагреве свежезакаленных и релаксированных металлических стекол, могут быть интерпретированы с точки зрения генерации/аннигиляции структурных «дефектов», аналогичных по своим свойствам межузельным гантелям в простых кристаллических металлах. Непосредственную научную и практическую значимость имеют результаты измерений высокочастотного модуля сдвига, калориметрические данные и экспериментально полученные значения сдвиговой восприимчивости.
Апробация работы. Полученные в работе результаты были представлены на VI Всероссийской конференции «Физико-химические процессы в конденсированных средах и на межфазных границах (ФАГРАН-2012)» (Воронеж, 15 – 19 октября 2012 г.), конференции Германского физического общества «DPG-Frhjahrstagung (DPG Spring Meeting) of the Condensed Matter Section (SKM)» (Регенсбург, 10 – 15 марта 2013 г.), VII Международной конференции «Микромеханизмы пластичности, разрушения и сопутствующих явлений (MPFP-2013)» (Тамбов, 18 – 21 июня 2013 г.), VI Международной школе «Физического материаловедения» (Тольятти, 30 сентября – 5 октября 2013 г.).
Публикации. Основное содержание работы изложено в 5 статьях (ссылки на эти статьи указаны ниже в квадратных скобках), опубликованных в российских и международных физических журналах, входящих в перечень ВАК Минобрнауки России рецензируемых научных журналов и изданий для опубликования основных научных результатов диссертаций (см. ниже список публикаций по диссертации). Все эти журналы индексируются международными публикационными базами данных Web of Science и Scopus.

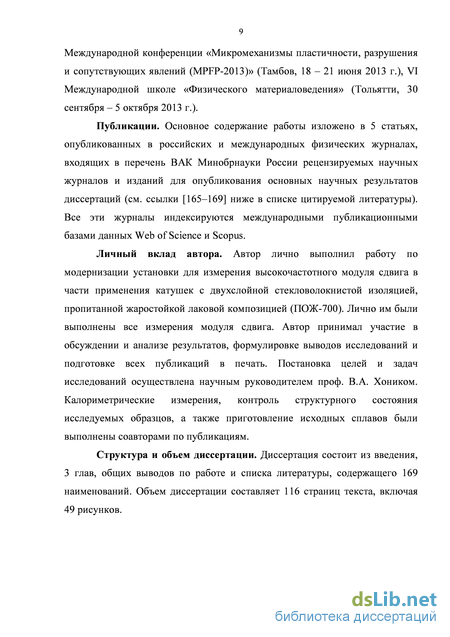

Личный вклад автора. Автор лично выполнил работу по модернизации установки для измерения высокочастотного модуля сдвига в части применения катушек с двухслойной стекловолокнистой изоляцией, пропитанной жаростойкой лаковой композицией (ПОЖ-700). Лично им были выполнены все измерения модуля сдвига. Автор принимал участие в обсуждении и анализе результатов, формулировке выводов исследований и подготовке всех публикаций в печать. Постановка целей и задач исследований осуществлена научным руководителем проф. В.А. Хоником. Калориметрические измерения, контроль структурного состояния исследуемых образцов, а также приготовление исходных сплавов были выполнены соавторами по публикациям.
Структура и объем диссертации. Диссертация состоит из введения, 3 глав, общих выводов по работе и списка литературы, содержащего 169 наименований. Объем диссертации составляет 116 страниц текста, включая 49 рисунков.
Методы исследования атомной структуры металлических стекол

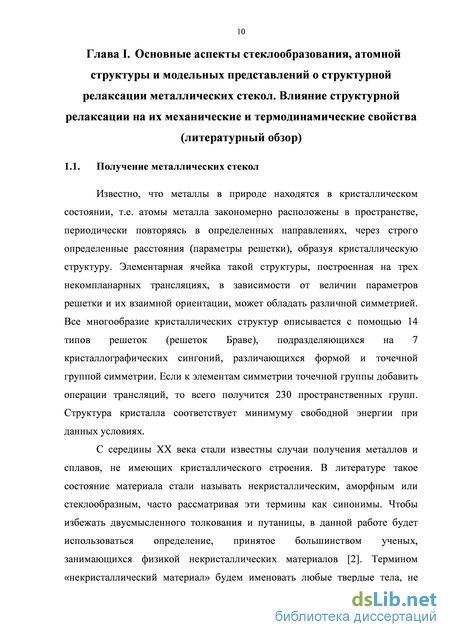

Известно, что металлы в природе находятся в кристаллическом состоянии, т.е. атомы металла закономерно расположены в пространстве, периодически повторяясь в определенных направлениях, через строго определенные расстояния (параметры решетки), образуя кристаллическую структуру. Элементарная ячейка такой структуры, построенная на трех некомпланарных трансляциях, в зависимости от величин параметров решетки и их взаимной ориентации, может обладать различной симметрией. Все многообразие кристаллических структур описывается с помощью 14 типов решеток (решеток Браве), подразделяющихся на 7 кристаллографических сингоний, различающихся формой и точечной группой симметрии. Если к элементам симметрии точечной группы добавить операции трансляций, то всего получится 230 пространственных групп. Структура кристалла соответствует минимуму свободной энергии при данных условиях.

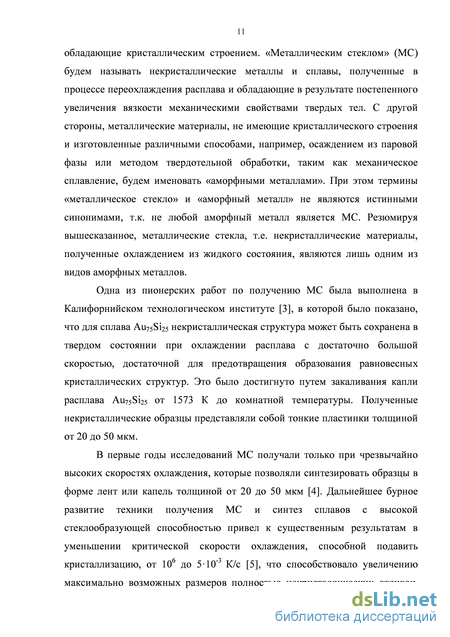

С середины XX века стали известны случаи получения металлов и сплавов, не имеющих кристаллического строения. В литературе такое состояние материала стали называть некристаллическим, аморфным или стеклообразным, часто рассматривая эти термины как синонимы. Чтобы избежать двусмысленного толкования и путаницы, в данной работе будет использоваться определение, принятое большинством ученых, занимающихся физикой некристаллических материалов [2]. Термином «некристаллический материал» будем именовать любые твердые тела, не обладающие кристаллическим строением. «Металлическим стеклом» (МС) будем называть некристаллические металлы и сплавы, полученные в процессе переохлаждения расплава и обладающие в результате постепенного увеличения вязкости механическими свойствами твердых тел. С другой стороны, металлические материалы, не имеющие кристаллического строения и изготовленные различными способами, например, осаждением из паровой фазы или методом твердотельной обработки, таким как механическое сплавление, будем именовать «аморфными металлами». При этом термины «металлическое стекло» и «аморфный металл» не являются истинными синонимами, т.к. не любой аморфный металл является МС. Резюмируя вышесказанное, металлические стекла, т.е. некристаллические материалы, полученные охлаждением из жидкого состояния, являются лишь одним из видов аморфных металлов.
Одна из пионерских работ по получению МС была выполнена в Калифорнийском технологическом институте [3], в которой было показано, что для сплава Au75Si25 некристаллическая структура может быть сохранена в твердом состоянии при охлаждении расплава с достаточно большой скоростью, достаточной для предотвращения образования равновесных кристаллических структур. Это было достигнуто путем закаливания капли расплава Au75Si25 от 1573 К до комнатной температуры. Полученные некристаллические образцы представляли собой тонкие пластинки толщиной от 20 до 50 мкм.

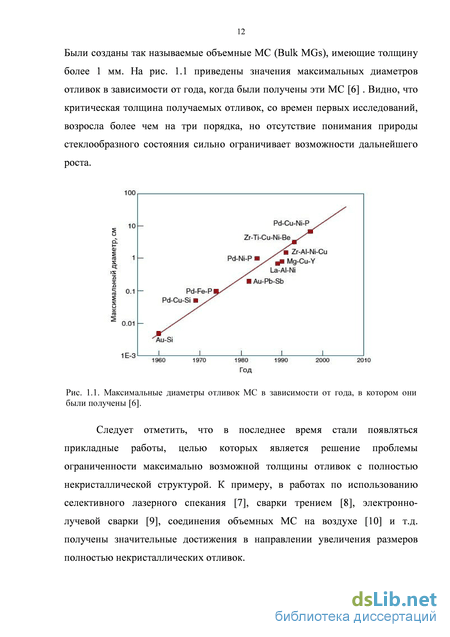

В первые годы исследований МС получали только при чрезвычайно высоких скоростях охлаждения, которые позволяли синтезировать образцы в форме лент или капель толщиной от 20 до 50 мкм [4]. Дальнейшее бурное развитие техники получения МС и синтез сплавов с высокой стеклообразующей способностью привел к существенным результатам в уменьшении критической скорости охлаждения, способной подавить кристаллизацию, от 106 до 510-3 К/с [5], что способствовало увеличению максимально возможных размеров полностью некристаллических отливок. Были созданы так называемые объемные МС (Bulk MGs), имеющие толщину более 1 мм. На рис. 1.1 приведены значения максимальных диаметров отливок в зависимости от года, когда были получены эти МС [6] . Видно, что критическая толщина получаемых отливок, со времен первых исследований, возросла более чем на три порядка, но отсутствие понимания природы стеклообразного состояния сильно ограничивает возможности дальнейшего роста.
