Введение
Глава I. Современные представления о разрушении гетерогенных материалов 12
1.1 Кинетическая концепция прочности твердых тел, как физическая основа прогнозирования макроскопического разрушения 12
1.2. Структура горных пород и представления о геометрической иерархии 14
1.3. Представления о мезоскопических структурах и их роли в процессе деформирования и разрушения 17
1.4. Закономерности образования микротрещин в гетерогенных материалах 18
1.5. Концентрационный критерий укрупнения трещин 24
1.6. Модели подготовки землетрясений и сейсмические предвестники 26
1.7. Основные выводы и постановка проблемы 31
Глава II. Физико-механические свойства минералов. Минералогический состав горных пород 33
2.1 Механическая прочность и спайность минералов 33
2.2. Структурные признаки исходного недеформированного гранита Вестерли 36
2.3. Структурные изменения гранита Вестерли после деформирования 40
2.4. Исследование порового пространства образцов горных пород в условиях одноосного сжатия, с помощью электронно-вычислительного устройства «Квантимет-720» 41
2.5. Количественный микроанализ образцов мрамора в условиях объемного сжатия 47
2.6. Основные выводы 53
Глава III. Исследование кинетики разрушения образцов горных пород 54
3.1. Кинетика накопления микротрещин в горных породах 54
3.2. Двухстадийная модель разрушения гетерогенных материалов .. 66
3.3. Основные выводы 72

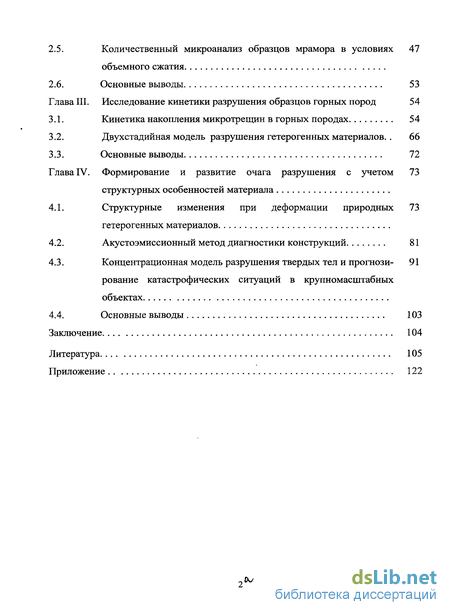

Глава IV. Формирование и развитие очага разрушения с учетом структурных особенностей материала 73
4.1. Структурные изменения при деформации природных гетерогенных материалов 73
4.2. Акустоэмиссионный метод диагностики конструкций 81
4.3. Концентрационная модель разрушения твердых тел и прогнози рование катастрофических ситуаций в крупномасштабных объектах 91
4.4. Основные выводы 103
Заключение 104
Литература 105
Приложение 122
- Структура горных пород и представления о геометрической иерархии
- Концентрационный критерий укрупнения трещин
- Структурные признаки исходного недеформированного гранита Вестерли
- Двухстадийная модель разрушения гетерогенных материалов

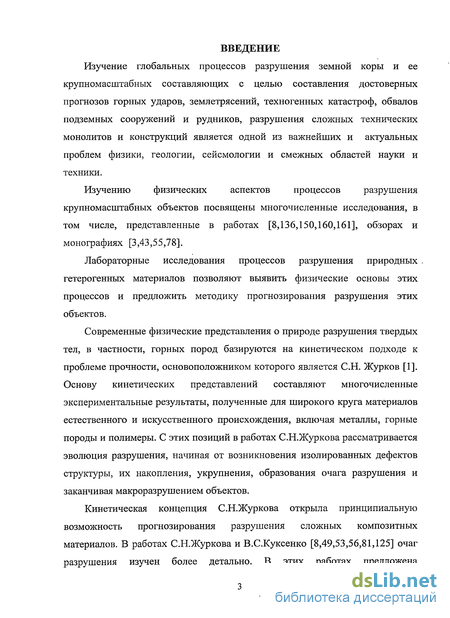

Введение к работе
Изучение глобальных процессов разрушения земной коры и ее крупномасштабных составляющих с целью составления достоверных прогнозов горных ударов, землетрясений, техногенных катастроф, обвалов подземных сооружений и рудников, разрушения сложных технических монолитов и конструкций является одной из важнейших и актуальных проблем физики, геологии, сейсмологии и смежных областей науки и техники.
Изучению физических аспектов процессов разрушения крупномасштабных объектов посвящены многочисленные исследования, в том числе, представленные в работах [8,136,150,160,161], обзорах и монографиях [3,43,55,78].
Лабораторные исследования процессов разрушения природных . гетерогенных материалов позволяют выявить физические основы этих процессов и предложить методику прогнозирования разрушения этих объектов.
Современные физические представления о природе разрушения твердых тел, в частности, горных пород базируются на кинетическом подходе к проблеме прочности, основоположником которого является С.Н. Журков [1]. Основу кинетических представлений составляют многочисленные экспериментальные результаты, полученные для широкого круга материалов естественного и искусственного происхождения, включая металлы, горные породы и полимеры. С этих позиций в работах С.Н.Журкова рассматривается эволюция разрушения, начиная от возникновения изолированных дефектов структуры, их накопления, укрупнения, образования очага разрушения и заканчивая макроразрушением объектов.
Кинетическая концепция С.Н.Журкова открыла принципиальную возможность прогнозирования разрушения сложных композитных материалов. В работах С.Н.Журкова и В.С.Куксенко [8,49,53,56,81,125] очаг разрушения изучен более детально. В этих работах предложена двухстадииная модель разрушения, которая предполагает, что основной процесс разрушения твердых материалов связан с накоплением в них микротрещин.
В настоящее время для описания различных форм динамических проявлений горного давления, включая горные удары, используются в основном механические модели и критерии оценки удароопасности. В сейсмологических исследованиях ведущая роль в процессе разрушения горных пород отводится процессам трещинообразования. Особенно плодотворными в последнее время представляются идеи автомодельности и самоорганизации геофизической среды, получившие развитие в работах [15,16].
Сложность и неоднородность таких сред, как земная кора, горные монолиты и рудники, а также многообразие процессов и форм разрушения горных пород не позволяют считать процессы разрушения природных материалов изученными в достаточной степени.

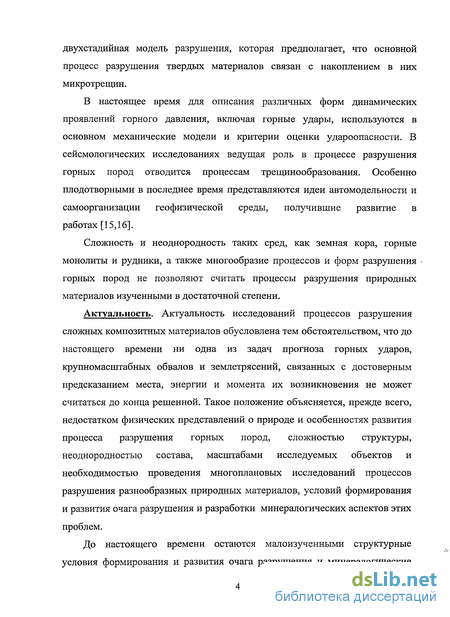

Актуальность. Актуальность исследований процессов разрушения сложных композитных материалов обусловлена тем обстоятельством, что до настоящего времени ни одна из задач прогноза горных ударов, крупномасштабных обвалов и землетрясений, связанных с достоверным предсказанием места, энергии и момента их возникновения не может считаться до конца решенной. Такое положение объясняется, прежде всего, недостатком физических представлений о природе и особенностях развития процесса разрушения горных пород, сложностью структуры, неоднородностью состава, масштабами исследуемых объектов и необходимостью проведения многоплановых исследований процессов разрушения разнообразных природных материалов, условий формирования и развития очага разрушения и разработки минералогических аспектов этих проблем.
До настоящего времени остаются малоизученными структурные условия формирования и развития очага разрушения и минералогические аспекты процесса разрушения горных пород. Эти аспекты являются интересными сами по себе, а их понимание необходимо для правильного выбора моделей и корректной оценки параметров носителей реальных процессов разрушения твердых материалов земной коры.
Следует полагать, что систематическое исследование отмеченных вопросов и задач позволит выявить основные условия возникновения и развития очагов разрушения и установить их зависимость от структурных перестроек в природных материалах. Эти исследования помогут также объяснить иерархию размеров структурных элементов горных пород на различных масштабных уровнях, начиная от микроскопических зерен до крупномасштабных блоков земной коры и внести определенный вклад в познание физических процессов разрушения горных пород.

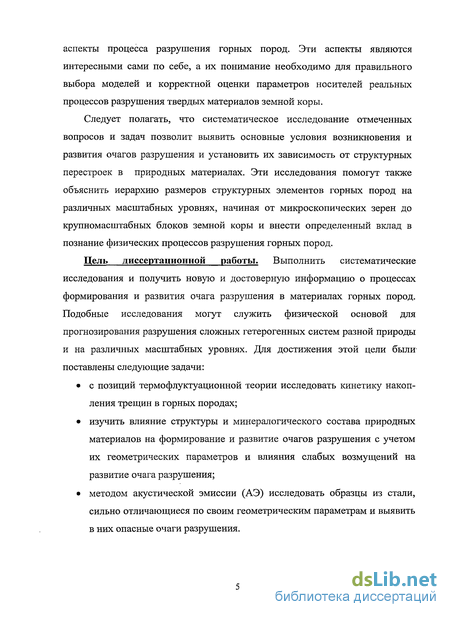

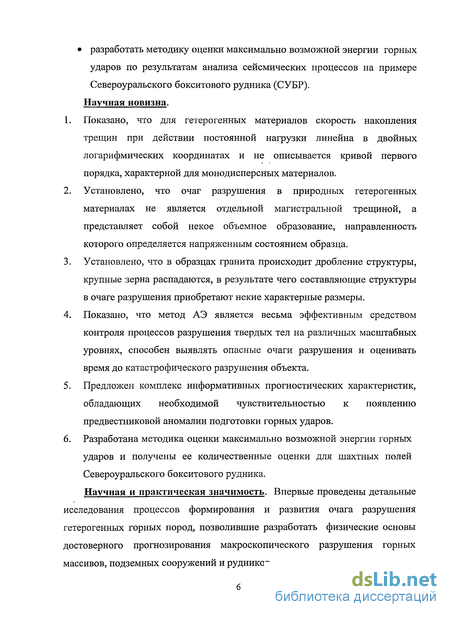

Цель диссертационной работы. Выполнить систематические исследования и получить новую и достоверную информацию о процессах формирования и развития очага разрушения в материалах горных пород. Подобные исследования могут служить физической основой для прогнозирования разрушения сложных гетерогенных систем разной природы и на различных масштабных уровнях. Для достижения этой цели были поставлены следующие задачи: с позиций термофлуктуационной теории исследовать кинетику накопления трещин в горных породах; изучить влияние структуры и минералогического состава природных материалов на формирование и развитие очагов разрушения с учетом их геометрических параметров и влияния слабых возмущений на развитие очага разрушения; методом акустической эмиссии (АЭ) исследовать образцы из стали, сильно отличающиеся по своим геометрическим параметрам и выявить в них опасные очаги разрушения. разработать методику оценки максимально возможной энергии горных ударов по результатам анализа сейсмических процессов на примере Североуральского бокситового рудника (СУБР). Научная новизна.
Показано, что для гетерогенных материалов скорость накопления трещин при действии постоянной нагрузки линейна в двойных логарифмических координатах и не описывается кривой первого порядка, характерной для монодисперсных материалов.
Установлено, что очаг разрушения в природных гетерогенных материалах не является отдельной магистральной трещиной, а представляет собой некое объемное образование, направленность которого определяется напряженным состоянием образца.
Установлено, что в образцах гранита происходит дробление структуры, крупные зерна распадаются, в результате чего составляющие структуры в очаге разрушения приобретают некие характерные размеры.
Показано, что метод АЭ является весьма эффективным средством контроля процессов разрушения твердых тел на различных масштабных уровнях, способен выявлять опасные очаги разрушения и оценивать время до катастрофического разрушения объекта.
Предложен комплекс информативных прогностических характеристик, обладающих необходимой чувствительностью к появлению предвестниковой аномалии подготовки горных ударов.
Разработана методика оценки максимально возможной энергии горных ударов и получены ее количественные оценки для шахтных полей Североуральского бокситового рудника.
Научная и практическая значимость. Впервые проведены детальные исследования процессов формирования и развития очага разрушения гетерогенных горных пород, позволившие разработать физические основы достоверного прогнозирования макроскопического разрушения горных массивов, подземных сооружений и рудников.
Практическая значимость работы заключается в предложенных критериях прогнозирования горных ударов, которые, несомненно, могут быть использованы и для других крупномасштабных природных объектов и технических сооружений.

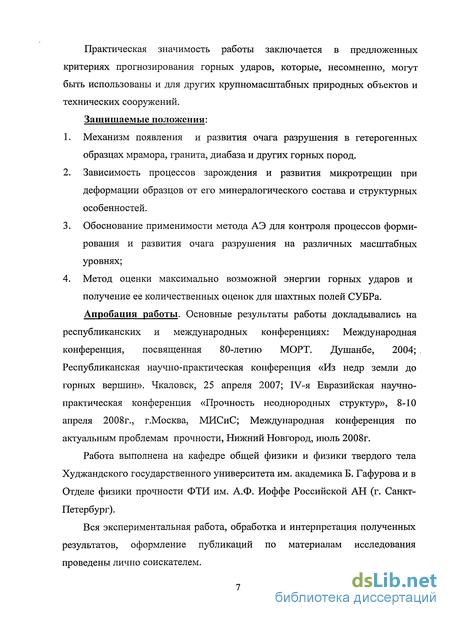

Защищаемые положения:
Механизм появления и развития очага разрушения в гетерогенных образцах мрамора, гранита, диабаза и других горных пород.
Зависимость процессов зарождения и развития микротрещин при деформации образцов от его минералогического состава и структурных особенностей.
Обоснование применимости метода АЭ для контроля процессов формирования и развития очага разрушения на различных масштабных уровнях;
Метод оценки максимально возможной энергии горных ударов и получение ее количественных оценок для шахтных полей СУБРа. Апробация работы. Основные результаты работы докладывались на республиканских и международных конференциях: Международная конференция, посвященная 80-летию МОРТ. Душанбе, 2004; , Республиканская научно-практическая конференция «Из недр земли до горных вершин». Чкаловск, 25 апреля 2007; IV-я Евразийская научно-практическая конференция «Прочность неоднородных структур», 8-10 апреля 2008г., г.Москва, МИСиС; Международная конференция по актуальным проблемам прочности, Нижний Новгород, июль 2008г.
Работа выполнена на кафедре общей физики и физики твердого тела Худжандского государственного университета им. академика Б. Гафурова и в Отделе физики прочности ФТИ им. А.Ф. Иоффе Российской АН (г. Санкт-Петербург).
Вся экспериментальная работа, обработка и интерпретация полученных результатов, оформление публикаций по материалам исследования проведены лично соискателем.

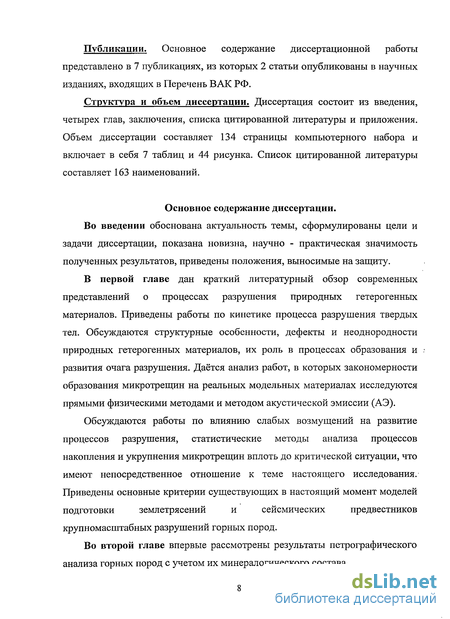

Публикации. Основное содержание диссертационной работы представлено в 7 публикациях, из которых 2 статьи опубликованы в научных изданиях, входящих в Перечень ВАК РФ.
Структура и объем диссертации. Диссертация состоит из введения, четырех глав, заключения, списка цитированной литературы и приложения. Объем диссертации составляет 134 страницы компьютерного набора и включает в себя 7 таблиц и 44 рисунка. Список цитированной литературы составляет 163 наименований.
Основное содержание диссертации.
Во введении обоснована актуальность темы, сформулированы цели и задачи диссертации, показана новизна, научно - практическая значимость полученных результатов, приведены положения, выносимые на защиту.
В первой главе дан краткий литературный обзор современных представлений о процессах разрушения природных гетерогенных материалов. Приведены работы по кинетике процесса разрушения твердых тел. Обсуждаются структурные особенности, дефекты и неоднородности природных гетерогенных материалов, их роль в процессах образования и развития очага разрушения. Даётся анализ работ, в которых закономерности образования микротрещин на реальных модельных материалах исследуются прямыми физическими методами и методом акустической эмиссии (АЭ).
Обсуждаются работы по влиянию слабых возмущений на развитие процессов разрушения, статистические методы анализа процессов накопления и укрупнения микротрещин вплоть до критической ситуации, что имеют непосредственное отношение к теме настоящего исследования. Приведены основные критерии существующих в настоящий момент моделей подготовки землетрясений и сейсмических предвестников крупномасштабных разрушений горных пород.
Во второй главе впервые рассмотрены результаты петрографического анализа горных пород с учетом их минералогического состава.

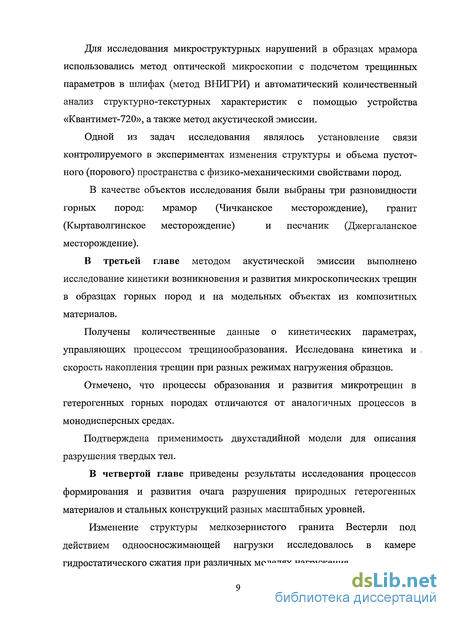

Для исследования микроструктурных нарушений в образцах мрамора использовались метод оптической микроскопии с подсчетом трещинных параметров в шлифах (метод ВНИГРИ) и автоматический количественный анализ структурно-текстурных характеристик с помощью устройства «Квантимет-720», а также метод акустической эмиссии.
Одной из задач исследования являлось установление связи контролируемого в экспериментах изменения структуры и объема пустотного (порового) пространства с физико-механическими свойствами пород.
В качестве объектов исследования были выбраны три разновидности горных пород: мрамор (Чичканское месторождение), гранит (Кыртаволгинское месторождение) и песчаник (Джергаланское месторождение).
В третьей главе методом акустической эмиссии выполнено исследование кинетики возникновения и развития микроскопических трещин в образцах горных пород и на модельных объектах из композитных материалов.
Получены количественные данные о кинетических параметрах, управляющих процессом трещинообразования. Исследована кинетика и скорость накопления трещин при разных режимах нагружения образцов.
Отмечено, что процессы образования и развития микротрещин в гетерогенных горных породах отличаются от аналогичных процессов в монодисперсных средах.
Подтверждена применимость двухстадийной модели для описания разрушения твердых тел.
В четвертой главе приведены результаты исследования процессов формирования и развития очага разрушения природных гетерогенных материалов и стальных конструкций разных масштабных уровней.
Изменение структуры мелкозернистого гранита Вестерли под действием одноосносжимающей нагрузки исследовалось в камере гидростатического сжатия при различных моделях нагружения.

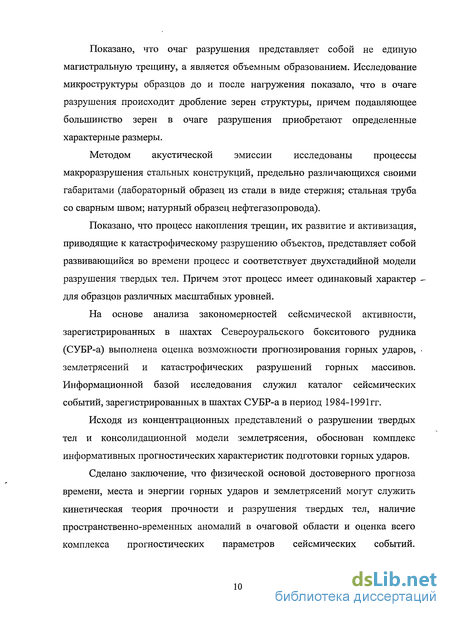

Показано, что очаг разрушения представляет собой не единую магистральную трещину, а является объемным образованием. Исследование микроструктуры образцов до и после нагружения показало, что в очаге разрушения происходит дробление зерен структуры, причем подавляющее большинство зерен в очаге разрушения приобретают определенные характерные размеры.
Методом акустической эмиссии исследованы процессы макроразрушения стальных конструкций, предельно различающихся своими габаритами (лабораторный образец из стали в виде стержня; стальная труба со сварным швом; натурный образец нефтегазопровода).
Показано, что процесс накопления трещин, их развитие и активизация, приводящие к катастрофическому разрушению объектов, представляет собой развивающийся во времени процесс и соответствует двухстадийной модели разрушения твердых тел. Причем этот процесс имеет одинаковый характер -для образцов различных масштабных уровней.
На основе анализа закономерностей сейсмической активности, зарегистрированных в шахтах Североуральского бокситового рудника (СУБР-а) выполнена оценка возможности прогнозирования горных ударов, землетрясений и катастрофических разрушений горных массивов. Информационной базой исследования служил каталог сейсмических событий, зарегистрированных в шахтах СУБР-а в период 1984-1991гг.
Исходя из концентрационных представлений о разрушении твердых тел и консолидационной модели землетрясения, обоснован комплекс информативных прогностических характеристик подготовки горных ударов.
Сделано заключение, что физической основой достоверного прогноза времени, места и энергии горных ударов и землетрясений могут служить кинетическая теория прочности и разрушения твердых тел, наличие пространственно-временных аномалий в очаговой области и оценка всего комплекса прогностических параметров сейсмических событий.

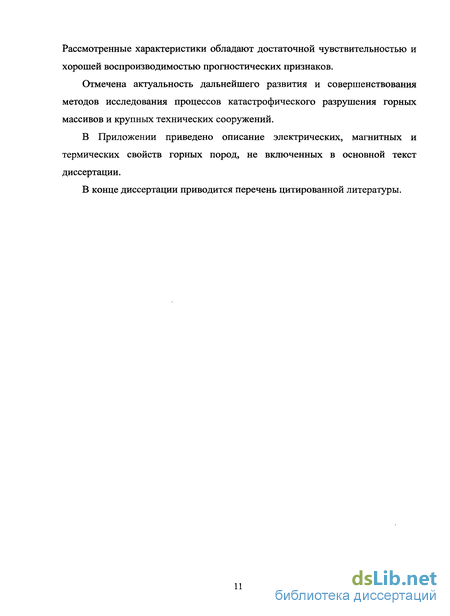

Рассмотренные характеристики обладают достаточной чувствительностью и хорошей воспроизводимостью прогностических признаков.
Отмечена актуальность дальнейшего развития и совершенствования методов исследования процессов катастрофического разрушения горных массивов и крупных технических сооружений.
В Приложении приведено описание электрических, магнитных и термических свойств горных пород, не включенных в основной текст диссертации.
В конце диссертации приводится перечень цитированной литературы.
