Содержание к диссертации

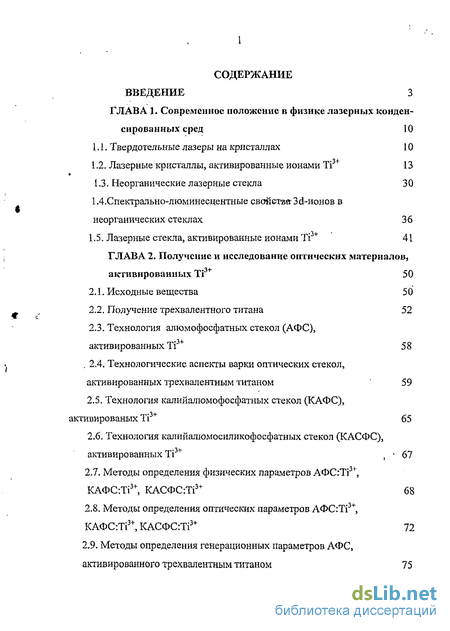

Введение
ГЛАВА 1. Современное положение в физике лазерных конденсированных сред 10
1.1. Твердотельные лазеры на кристаллах 10
1.2. Лазерные кристаллы, активированные ионами ТГ 13
1.3. Неорганические лазерные стекла 30
1.4.Спектрально-люминесцентные свойства-Зсі-ионов в неорганических стеклах 36
1.5. Лазерные стекла, активированные ионами Ті3+ 41
ГЛАВА 2. Получение и исследование оптических материалов, активированных Ті 50
2.1. Исходные вещества 50
2.2. Получение трехвалентного титана 52
2.3. Технология алюмофосфатиых стекол (АФС), активированных ТІ 58
2.4. Технологические аспекты варки оптических стекол, активированных трехвалентным титаном 59
2.5. Технология калийалюмофосфатных стекол (КАФС), активированых Ті3+ 65
2.6. Технология калийалюмосиликофосфатных стекол (КАСФС), активированных ТІ ' 67
2.7. Методы определения физических параметров АФС:Ті3+, КАФС:Ті3+, КАСФС:Ті3 + 68
2.8. Методы определения оптических параметров АФС:Ті3+, КАФС:Ті3+, КАСФС:Ті3+ 72
2.9. Методы определения генерационных параметров АФС, активированного трехвалентным титаном 75

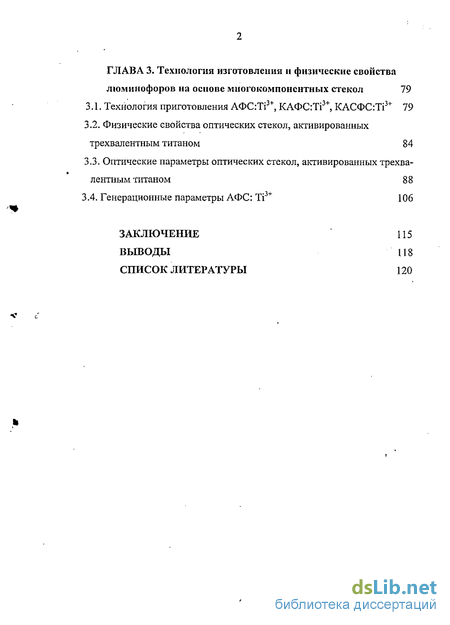

ГЛАВА 3. Технология изготовления и физические свойства люминофоров на основе многокомпонентных стекол 79
3.1. Технология приготовления АФС:Ті3+, КАФС:Ті3+, КАСФС:Ті3+ 79
3.2. Физические свойства оптических стекол, активированных трехвалентным титаном 84
3.3. Оптические параметры оптических стекол, активированных трехвалентным титаном 88
3.4. Генерационные параметры АФС: Ті3+ 106
Заключение 115
Выводы
Список литературы
- Неорганические лазерные стекла
- Технология алюмофосфатиых стекол (АФС), активированных ТІ
- Методы определения физических параметров АФС:Ті3+, КАФС:Ті3+, КАСФС:Ті3
- Физические свойства оптических стекол, активированных трехвалентным титаном
Введение к работе

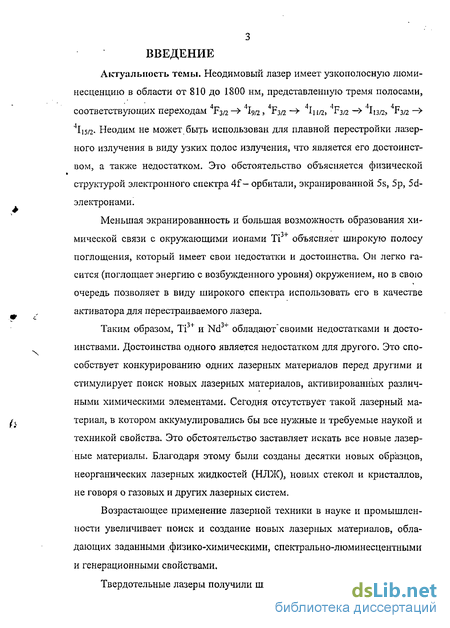

Актуальность темы. Неодимовый лазер имеет узкополосную люминесценцию в области от 810 до 1800 нм, представленную тремя полосами, соответствующих переходам F3/2~> hn> F3/2 ~> hia, F3/2-> Іщг, Fyi^ 4Ii5/2- Неодим не может, быть использован для плавной перестройки лазерного излучения в виду узких полос излучения, что является его достоинством, а также недостатком. Это обстоятельство объясняется физической структурой электронного спектра 4і*-орбитали, экранированной 5s, 5р, 5d-электронами.
Меньшая экранированийсть и большая возможность образования химической связи с окружающими ионами Ті + объясняет широкую полосу поглощения, который имеет свои недостатки и достоинства. Он легко гасится (поглощает энергию с возбужденного уровня) окружением, но в свою очередь позволяет в виду широкого спектра использовать его в качестве активатора для перестраиваемого лазера.
Таким образом, Ті3+ и Nd3+ обладают"своими недостатками и достоинствами. Достоинства одного является недостатком для другого. Это способствует конкурированию одних лазерных материалов перед другими и стимулирует поиск новых лазерных материалов, активированных различными химическими элементами. Сегодня отсутствует такой лазерный материал, в котором аккумулировались бы все нужные и требуемые наукой и техникой свойства. Это обстоятельство заставляет искать все новые лазерные материалы. Благодаря этому были созданы десятки новых образцов, неорганических лазерных жидкостей (НЛЖ), новых стекол и кристаллов, не говоря о газовых и других лазерных систем.
Возрастающее применение лазерной техники в науке и промышленности увеличивает поиск и создание новых лазерных материалов, обладающих заданными физико-химическими, спектрально-люминесцентными и генерационными свойствами.
Твердотельные лазеры получили широкое распространение в науке и

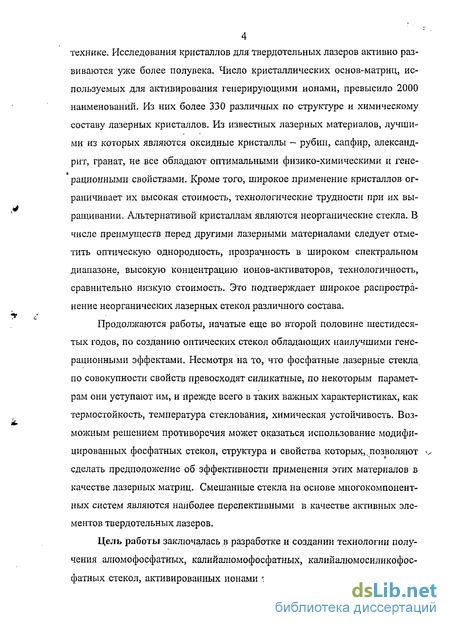

4 технике. Исследования кристаллов для твердотельных лазеров активно развиваются уже более полувека. Число кристаллических основ-матриц, используемых для активирования генерирующими ионами, превысило 2000 наименований. Из них более 330 различных по структуре и химическому составу лазерных кристаллов. Из известных лазерных материалов, лучшими из которых являются оксидные кристаллы - рубин, сапфир, александрит, гранат, не все обладают оптимальными физико-химическими и генерационными свойствами. Кроме того, широкое применение кристаллов ограничивает их высокая стоимость, технологические трудности при их выращивании. Альтернативой кристаллам являются неорганические стекла. В числе преимуществ перед другими лазерными материалами следует отметить оптическую однородность, прозрачность в широком спектральном диапазоне, высокую концентрацию ионов-активаторов, технологичность, сравнительно низкую стоимость. Это подтверждает широкое распространение неорганических лазерных стекол различного состава.
Продолжаются работы, начатые еще во второй половине шестидесятых годов, по созданию оптических стекол обладающих наилучшими генерационными эффектами. Несмотря на то, что фосфатные лазерные стекла по совокупности свойств превосходят силикатные, по некоторым параметрам они уступают им, и прежде всего в таких важных характеристиках, как термостойкость, температура стеклования, химическая устойчивость. Возможным решением противоречия может оказаться использование модифицированных фосфатных стекол, структура и свойства которых,,позволяют сделать предположение об эффективности применения этих материалов в качестве лазерных матриц. Смешанные стекла на основе многокомпонентных систем являются наиболее перспективными в качестве активных элементов твердотельных лазеров.
Цель работы заключалась в разработке и создании технологии получения алгомофосфатных, калийалюмофосфатных, калийалюмосиликофосфатных стекол, активированных ионами трехвалентного титана; изучении
5 их физических свойств; поиск-наиболее оптимального концентрационного интервала Ті20з в стеклах, обеспечивающего их наилучшие физические свойства (плотность, показатель преломления, прочность, коэффициент экстинкции, коэффициент затухания люминесценции, константа расщепления полос поглощения), среди лазерных материалов.

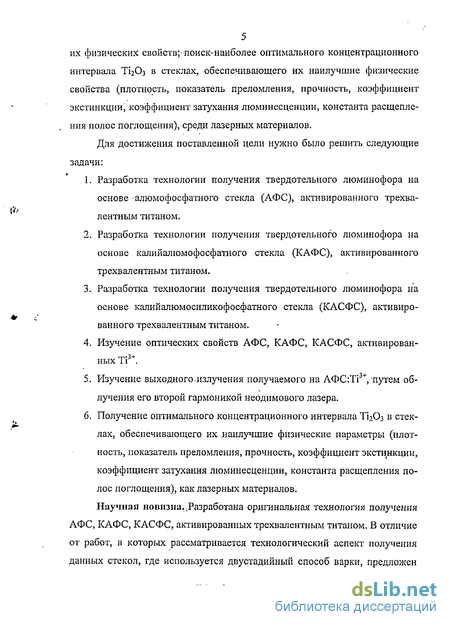

Для достижения поставленной цели нужно было решить следующие задачи:
Разработка технологии получения твердотельного люминофора на основе алюмофосфатного стекла (АФС), активированного трехвалентным титаном.
Разработка технологии получения твердотельного люминофора на основе калий ал юм о фосфатного стекла (КАФС), активированного трехвалентным титаном.
Разработка технологии получения твердотельного люминофора на основе калийалюмосиликофосфатного стекла (КАСФС), активированного трехвалентным титаном.
Изучение оптических свойств АФС, КАФС, КАСФС, активирован- т—3+ НЫХ І1 ,
Изучение выходного-излучения получаемого на АФС:Ті3+, путем облучения его второй гармоникой неодимового лазера.
Получение оптимального концентрационного интервала Ті20з в стеклах, обеспечивающего их .наилучшие физические параметры (плотность, показатель преломления, прочность, коэффициент экстинкции, коэффициент затухания люминесценции, константа расщепления полос поглощения), как лазерных материалов.

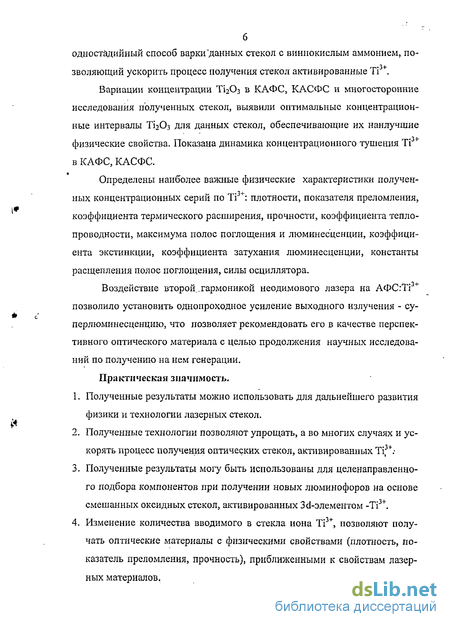

Научная новизна. (Разработана оригинальная технология получения АФС, КАФС, КАСФС, активированных трехвалентным титаном. В отличие от работ, в которых рассматривается технологический аспект получения данных стекол, где используется двустадийный способ варки, предложен одностадийный способ варки "данных стекол с виннокислым аммонием, позволяющий ускорить процесс получения стекол активированные Ті +.
Вариации концентрации Ti203 в КАФС, КАСФС и многосторонние исследования полученных стекол, выявили оптимальные концентрационные интервалы ТІ2О3 для данных стекол, обеспечивающие их наилучшие физические свойства. Показана динамика концентрационного тушения ТІ в КАФС, КАСФС.
Определены наиболее важные физические характеристики полученных концентрационных серий по Ті3+: плотности, показателя преломления, коэффициента термического расширения, прочности, коэффициента теплопроводности, максимума полос поглощения и люминесценции, коэффициента экстинкции, коэффициента затухания люминесценции, константы расщепления полос поглощения, силы осциллятора.
Воздействие второй,.гармоникой неодимового лазера на АФС:Ті позволило установить однопроходное усиление выходного излучения - суперлюминесценцию, что позволяет рекомендовать его в качестве перспективного оптического материала с целью продолжения научных исследований по получению на нем генерации.
Практическая значимость.
Полученные результаты можно использовать для дальнейшего развития физики и технологии лазерных стекол.
Полученные технологии позволяют упрощать, а во многих случаях и ускорять процесс получения оптических стекол, активированных Ті3+:
Полученные результаты могу быть использованы для целенаправленного подбора компонентов при получении новых люминофоров на основе смешанных оксидных стекол, активированных Зё-элементом -Ti3+.
Изменение количества вводимого в стекла иона Ті3+, позволяют получать оптические материалы с физическими свойствами (плотность, показатель преломления, прочность), приближенными к свойствам лазерных материалов.
7 5; Полученная суперлюминесценция на АФС:Ті + позволяет продолжить исследования по получению генерации на нем. что может послужить в дальнейшем успешным применением его, как перспективного оптического материала — оптического квантового генератора с перестраиваемой длиной волны генерируемого излучения в науке и технике.
Результаты проведенных исследований используются в РГПУ им. А.И. Герцена при выполнении студентами старших курсов факультетов физики и химии курсовых и дипломных работ.

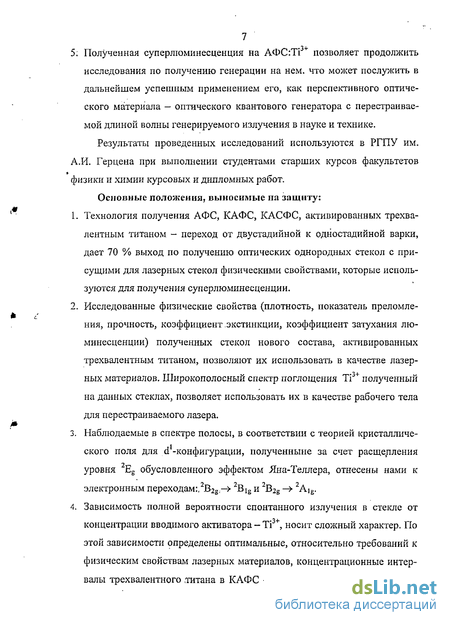

Основные положения, выносимые на защиту:
Технология получения АФС, КАФС, КАСФС, активированных трехвалентным титаном - переход от двустадийной к одностадийной варки, дает 70 % выход по получению оптических однородных стекол с присущими для лазерных стекол физическими свойствами, которые используются для получения суперлюминесценции.
Исследованные физические свойства (плотность, показатель преломления, прочность, коэффициент .экстинкции, коэффициент затухания люминесценции) полученных стекол нового состава, активированных трехвалентным титаном, позволяют их использовать в качестве лазерных материалов. Широкополосный спектр поглощения ТІ3+ полученный на данных стеклах, позволяет использовать их в качестве рабочего тела для перестраиваемого лазера.
Наблюдаемые в спектре полосы, в соответствии с теорией кристаллического поля для d -конфигурации, полученныне за счет расщепления уровня Её обусловленного эффектом Яна-Теллера, отнесены нами к электронным переходам:,2B2g:-> 2Big и 2B2g -» 2Alg.
Зависимость полной вероятности спонтанного излучения в стекле от концентрации вводимого активатора - Ti3+, носит сложный характер. По этой зависимости определены оптимальные, относительно требований к физическим свойствам лазерных материалов, концентрационные интервалы трехвалентного .титана в КАФС - 0.1-1 моль/л, КАСФС - 0.06-2 моль/л.
5. Усиление излучения на выходе из АСФ:Ті3+, полученное на модернизированной лазерной установке отнесено к сверхлюминесценции. Практическое совпадение численных значений сечений вынужденных излучений, определенных из эксперимента и вычисленных по спектрально-люминесцентным характеристикам, показывает отсутствие поглощения возбужденными ионами трехвалентного титана на частоте генерации.

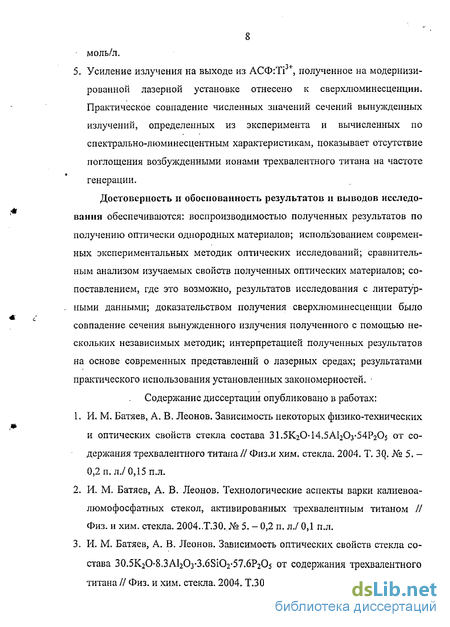

Достоверность и обоснованность результатов и выводов исследования обеспечиваются: воспроизводимостью полученных результатов по получению оптически однородных материалов; использованием современных экспериментальных методик оптических исследований; сравнительным анализом изучаемых свойств полученных оптических материалов; сопоставлением, где это возможно, результатов исследования с литературными данными; доказательством получения сверхлюминесценции было совпадение сечения вынужденного излучения полученного с помощью нескольких независимых методик; интерпретацией полученных результатов на основе современных представлений о лазерных средах; результатами практического использования установленных закономерностей. Содержание диссертации опубликовано в работах:
И. М. Батяев, А. В. Леонов. Зависимость некоторых физико-технических и оптических свойств стекла состава 31.5К20-14.5АІ2Оз-54Р205 от содержания трехвалентного титана // Физ.и хим. стекла. 2004. Т. 3Q. № 5. -0,2 п. л./0,15 п.л.
И. М. Батяев, А. В. Леонов. Технологические аспекты варки калиевоа-люмофосфатных стекол, активированных трехвалентным титаном // Физ. и хим. стекла. 2004..Т.30..№ 5. - 0,2 п. л./ 0,1 п.л.
И. М. Батяев, А. В. Леонов. Зависимость оптических свойств стекла состава 30.5K2O8.3Al203-3.6Si02'57.6P205 от содержания трехвалентного титана // Физ. и хим. стекла. 2004. Т.ЗО. № 6. - 0,2 п. л./ 0,12 п.л.
4. И. М. Батяев, Л. В. Леонов. Физико-механические и лазерные свойства новых твердотельных систем, активированных трехвалентным титаном // Труды международной конференции «IV Окуневские чтения». Санкт-Петербург, 2004. - 0,1 п. л./ 0,05 п. л.
5. И. М. Батяев, А.В. Леонов. Оптические свойства калийалюмофосфатно- го стекла (КАФС), активированного ионами трехвалентного титана // Опт. и спектр, 2005. Т. 99. .№. 4. - 0,2 п. л./ 0,16 п.л.
