Содержание к диссертации
Введение
ГЛАВА 1 Обзор литературы 13
1.1 Основные физические свойства карбида кремния із
1.2 Технология получения объемных кристаллов и эпитаксиальных слоев карбида кремния
1.2.1. Получение эпитаксиальных слоев карбида кремния методом сублимации в открытой ростовой системе 20
1.2.2. Метод химического осаждения карбида кремния из газовой фазы... 24
1.3 Основные легирующие примеси в карбиде кремния 26
1.4 Собственные и радиационные дефекты в карбиде кремния
1.4.1. Собственные и радиационные дефекты в в 6Н политипе карбиде кремния зі
1.4.2. Собственные и радиационные дефекты в в 4Н политипе карбиде кремния 36
ГЛАВА 2 Радиационное дефекто образование в карбиде кремния после облучения его протонами и электронами 41
2.1.Методика эксперимента 41
2.1.1. Физические основы использованных экспериментальных методов 43
2.1.2. Нестационарная емкостная спектроскопия глубоких уровней 47
2.L3. Токовая спектроскопия глубоких уровней 51
2.2. Описание комбинированной экспериментальной установки 54
2.2.1. Измерения емкостных спектров DLTS 54
2.2.2. Измерения токовых спектров DLTS. 58
2.4. Заключение 74
ГЛАВА 3 Радиационное де фекто образование в карбиде кремния после облучения его протонами и электронами 75
3.1 Исследование радиационного дефектообразования в n-типе карбида кремния после облучения электронами 75
3.2 Исследование радиационного дефектообразования в р-типе карбида кремния после облучения протонами 81
3.2.1. Радиационные дефекты в 4Н-политипе карбида кремния, вводимые облучением протонами с энергией 8 МэВ 84
3.2.2. Вольт - Фарадные измерения в карбиде кремния 91
3.2.3. Измерения удельного сопротивления образцов 93
3.3 Исследование воздействия высоких доз облучения протонами с низкими энергиями на карбид кремния 95
3.3.1. Описание эксперимента 96
3.3.2, Экспериментальные результаты 97
3.3.3. Анализ полученных данных 105
3.4. Стимулирование металлургических реакций протонным облучением на интерфейсе никель — карбид кремния
3.4.1. Введение. 107
3.4.2. Описание эксперимента 109
3.4.3. Экспериментальные результаты из
3.4.4. Анализ полученных результатов. 122
Выводы 123
Литература
- Получение эпитаксиальных слоев карбида кремния методом сублимации в открытой ростовой системе
- Нестационарная емкостная спектроскопия глубоких уровней
- Исследование радиационного дефектообразования в р-типе карбида кремния после облучения протонами
- Стимулирование металлургических реакций протонным облучением на интерфейсе никель — карбид кремния

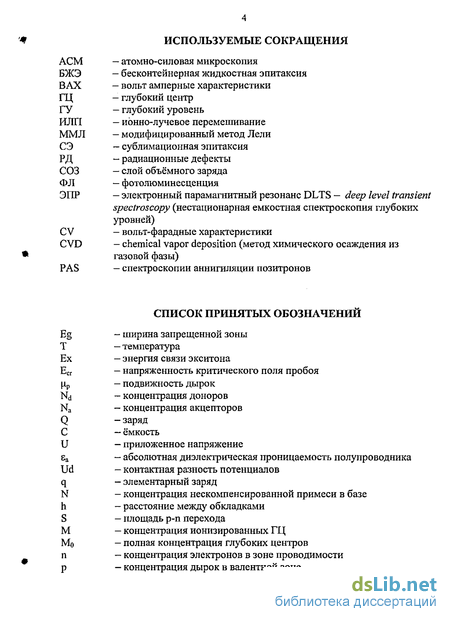

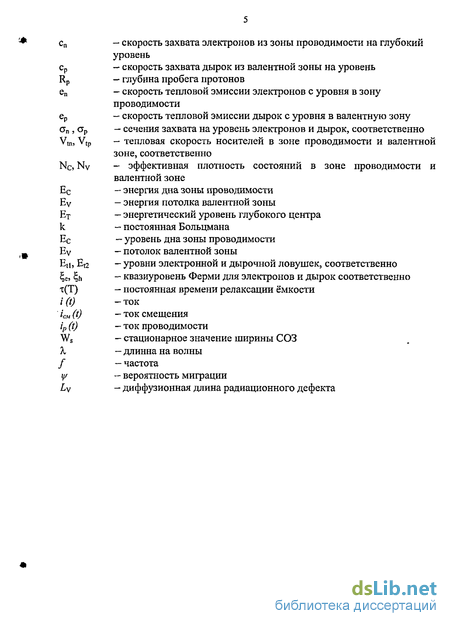

Введение к работе

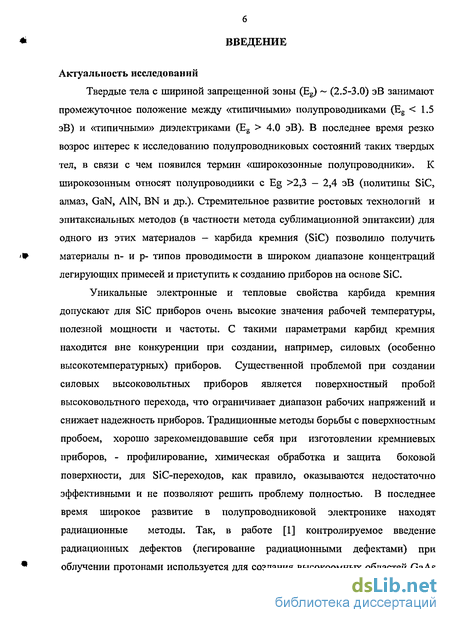

Актуальность темы
Твердые тела с шириной запрещенной зоны (Eg) ~ (2.5-3.0) эВ занимают промежуточное положение между «типичными» полупроводниками (Eg < 1.5 эВ) и «типичными» диэлектриками (Eg > 4 0 эВ) В последнее время резко возрос интерес к исследованию полупроводниковых состояний таких твердых тел, в связи с чем появился термин «широкозонные полупроводники». К широкозонным относят полупроводники с Eg >2,3 - 2,4 эВ (политипы SiC, алмаз, GaN, A1N, BN и др.). Стремительное развитие ростовых технологий и эпитаксиальных методов (в частности метода сублимационной эпитаксии) для одного из этих материалов -карбида кремния (SiC) позволило получить материалы п- и р- типов проводимости в широком диапазоне концентраций легирующих примесей и приступить к созданию приборов на основе SiC.
Уникальные электронные и тепловые свойства карбида кремния допускают
для SiC приборов очень высокие значения рабочей температуры, полезной
мощности и частоты. С такими параметрами карбид кремния находится вне
конкуренции при создании, например, силовых (особенно высокотемпературных)
приборов. Существенной проблемой при создании силовых высоковольтных
приборов является поверхностный пробой высоковольтного перехода, что
ограничивает диапазон рабочих напряжений и снижает надежность приборов.
Традиционные методы борьбы с поверхностным пробоем, хорошо
зарекомендовавшие себя при изготовлении кремниевых приборов,
профилирование, химическая обработка и защита боковой поверхности, для SiC-переходов, как правило, оказываются недостаточно эффективны и не позволяют решить проблему полностью. В последнее время широкое развитие в полупроводниковой электронике находят радиационные методы. Так, в работе [1] контролируемое введение радиационных дефектов (легирование радиационными дефектами) при облучении протонами используется для создания высокоомных
3 РОС. НАЦИОНАЛЬНА! j
БИБЛИОТЕКА і
' ' ' IX #
областей GaAs и пассивации периферии высоковольтных р-n структур на основе GaAs. Для карбида кремния таких работ до настоящего времени не проводилось.

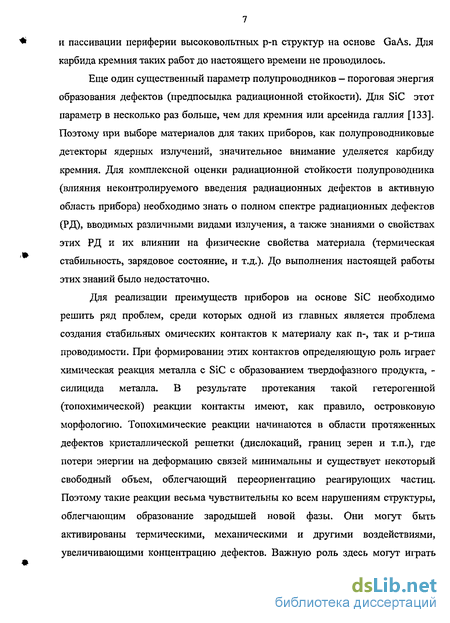

Еще один существенный параметр полупроводников - пороговая энергия образования дефектов (предпосылка радиационной стойкости). Для SiC этот параметр в несколько раз больше, чем для кремния или арсенида галлия. Поэтому, при выборе материалов для таких приборов, как полупроводниковые детекторы ядерных излучений значительное внимание уделяется карбиду кремния. Для комплексной оценки радиационной стойкости полупроводника (влияния неконтролируемого введения радиационных дефектов в активную область прибора) необходимо обладать знаниями о полном спектре РД, вводимых различными видами излучения, а также знаниями о свойствах этих РД и их влиянии на свойства материала (термическая стабильность, зарядовое состояние, влияние на физические свойства материала и т.д.). До выполнения настоящей работы этих знаний было недостаточно.
Для реализации преимуществ приборов на основе SiC необходимо решить ряд проблем, среди которых одной из главных является проблема создания стабильных омических контактов к материалу как п-, так и р-типа проводимости. При формировании этих контактов определяющую роль играет химическая реакция металла с SiC с образованием твердофазного продукта, - силицида металла. В результате протекания такой гетерогенной (топохимической) реакции контакты имеют, как правило, островковую морфологию. Известно, что топохимические реакции начинаются в области протяженных дефектов кристаллической решетки (дислокаций, границ зерен и т.п.), где потери энергии на деформацию связей минимальны и существует некоторый свободный объем, облегчающий переориентацию реагирующих частиц. Поэтому такие реакции весьма чувствительны ко всем нарушениям структуры, облегчающим образование зародышей новой фазы. Они могут быть активированы термическими, механическими и другими воздействиями, увеличивающими концентрацию дефектов. Важную роль здесь могут играть радиационные методы. До настоящего
времени влияние облучения на металлургические реакции металл-карбид кремния не изучалось.

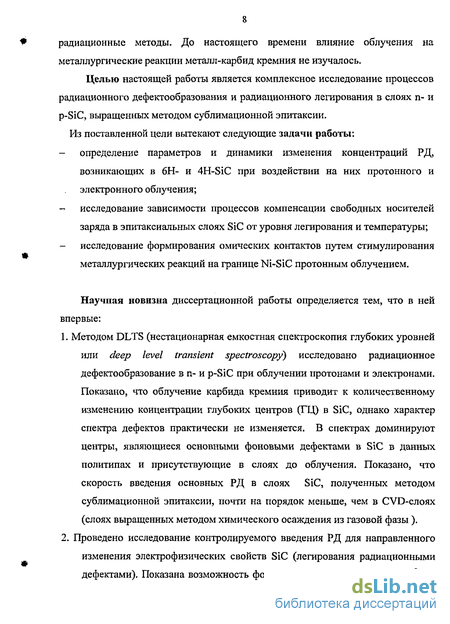

Целью настоящей работы является комплексное исследование процессов радиационного дефектообразования и радиационного легирования в слоях п- и р-SiC, выращенных методом сублимационной эпитаксии.
Из поставленной цели вытекают следующие задачи работы: - определение параметров и динамики изменения концентраций РД, возникающих в 6Н- и 4H-SiC при воздействии на них протонного и электронного облучения;
исследование зависимости процессов компенсации свободных носителей заряда в эпитаксиальных слоях SiC от уровня легирования и температуры; исследование формирования омических контактов путем стимулирования металлургических реакций на интерфейсе Ni-SiC протонным облучением.
Объектом исследования служили эпитаксиальные слои SiC политипов 6Н и 4Н п- и р-типа проводимости, полученные методами CVD и сублимационной эпитаксии, а также диоды Шоттки, полученные на этих слоях.
Научная новизна работы определяется тем, что в ней впервые:
1. Методом DLTS комплексно исследовано радиационное дефектообразование в п-
и p-SiC при облучении протонами и электронами. Показано, что, облучение карбида кремния приводит к количественному изменению концентрации глубоких центров (ГЦ) в SiC, однако характер спектра дефектов практически не изменяется. В спектрах доминируют центры, являющиеся основными фоновыми дефектами в SiC в данных подтипах и присутствующие в слоях до облучения. Показано, что скорость введения основных РД в слоях SiC, полученных методом сублимационной эпитаксии, почти на порядок меньше, чем в CVD-слоях.
2. Проведено исследование контролируемого введения РД для направленного
изменения электрофизических свойств SiC (легирования радиационными
дефектами). Показана возможность формирования высокоомных (>108 Ом см при комнатной температуре) областей SiC за счет радиационного легирования.

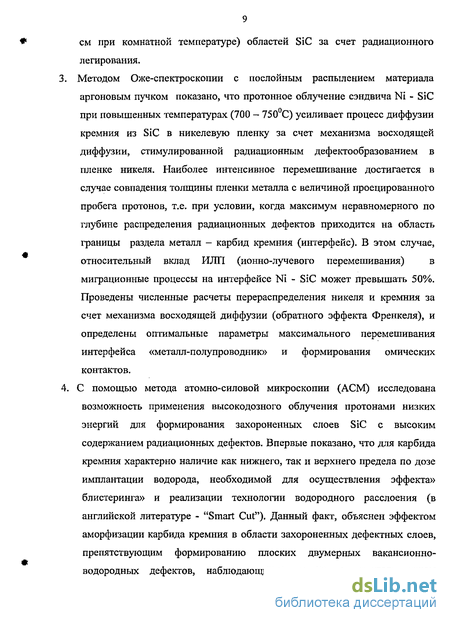

3. Методом Оже-спектроскопии с послойным распылением материала аргоновым
пучком показано, что протонное облучение сэндвича Ni - SiC при повышенных температурах (700 - 750ПС) усиливает процесс диффузии кремния из SiC в никелевую пленку за счет механизма восходящей диффузии, стимулированной радиационным дефектообразованием в пленке никеля. Наиболее интенсивное перемешивание достигается в случае совпадения толщины пленки металла с величиной проецированного пробега протонов, т.е. при условии, когда максимум неравномерного по глубине распределения радиационных дефектов приходится на интерфейс. В этом случае, относительный вклад ИЛП в миграционные процессы на интерфейсе Ni - SiC может превышать 50%. Проведены численные расчеты перераспределения никеля и кремния за счет механизма восходящей диффузии (обратного эффекта Френкеля), и определены оптимальные параметры максимального перемешивания интерфейса «металл-полупроводник» и формирования омических контактов.
4. С помощью метода атомно-силовой микроскопии (АСМ) исследована
возможность применения высокодозного облучения протонами низких энергий
для формирования захороненных слоев SiC с высоким содержанием
радиационных дефектов. Впервые показано, что для карбида кремния
характерно наличие как нижнего, так и верхнего предела по дозе имплантации
водорода, необходимой для осуществления эффекта» блистеринга» и
реализации технологии водородного расслоения (в английской литературе -
"Smart Cut"). Данный факт, объяснен эффектом аморфизации карбида кремния
в области захороненных дефектных слоев, препятствующим формированию
плоских двумерных вакансионно-водородных дефектов, наблюдающихся
только в кристаллическом материале и являющимся основным начальным
звеном в развитии микротрещин в плоскости скрытых дефектных слоев.
Практическая ценность
I Результаты проведенных исследований радиационного дефектообразования в карбиде кремния под воздействием основных составляющих «космического ветра» (протоны с энергией 8 МэВ и электроны с энергией 1 МэВ) позволяют прогнозировать повышенную стойкость детекторов ядерных излучений, создаваемых на сублимационных слоях карбида кремния.
2. Результаты проведенных исследований радиационного легирования карбида
кремния (направленного изменения электрофизических свойств путем контролируемого введения радиационных дефектов) позволяют рекомендовать этот метод для повышения пробивных напряжений высокотемпературных силовых и высоковольтных приборов.
3. Результаты расчетов и экспериментов по стимулированию металлургических
реакций на интерфейсе Ni-SiC протонным пучком позволили определить оптимальные условия формирования омических контактов к n-SiC.
4. Модифицирована конструкция мишенного устройства нейтронного генератора
НГ-200У для проведения высокотемпературных облучений.
5. Автоматизирована установка для измерения DLTS спектров глубоких центров.
Положения, выносимые на защиту:
1. Скорость введения основных радиационных дефектов в слоях SiC, полученных
методом сублимационной эпитаксии, почти на порядок меньше, чем в слоях, полученных методом CVD-эпитаксии, что прогнозирует повышенную стойкость детекторов ядерных излучений, создаваемых на основе сублимационных слоев SiC.
2. Контролируемое введение радиационных дефектов в SiC (легирование
радиационными дефектами) приводит к росту сопротивления материала почти на 7 порядков за счет захвата носителей заряда глубокими уровнями радиационных дефектов, что прогнозирует перспективность радиационного легирования для пассивации периферийных областей высокотемпературных силовых приборов на основе SiC.
3. Облучение структур Ni-SiC протонами при повышенных температурах способствует ускорению металлургических реакций на интерфейсе Ni-SiC за счет механизма восходящей диффузии (обратного эффекта Френкеля), стимулированной радиационным дефектообразованием, что позволяет формировать стабильные омические контакты к приборам на основе n-SiC
Апробация работы
Основные результаты диссертационной работы докладывались на следующих
конференциях и семинарах:
1О1*1 International Conference on Silicon Carbide and Related Materials, Lion. 2003 (ICSCRM2003).
IX Международный семинар «Карбид кремния и родственные материалы», Великий Новгород, 2003 г.
XXXIII,XXXIV Международные конференции по физике взаимодействия заряженных частиц с кристаллами. Москва. 2003, 2004 гг.
XIH,XIV Международные совещания «Радиационная физика твердого тела». (Севастополь. 2003, 2004 гг.), НИИ ПМТ МГИЭМ (ТУ), 2003 г.
IX Всероссийская конференция по проблемам науки и высшей школы «Фундаментальные исследования в технических университетах», СПбГПУ, 2005г.
Материалы диссертации проходили регулярную апробацию на семинарах СПбГПУ и ФТИ им. Иоффе РАН. Публикации
По материалам диссертации опубликовано 11 работ, 4 из которых в ведущих российских и зарубежных изданиях. Структура и объём диссертации
Диссертация состоит из введения, 3 глав, заключения и списка цитируемой литературы из 165 наименований. Отдельно приведён список публикаций автора по
теме диссертации из 11 наименований. Общий объём диссертации составляет 140 страниц, в том числе 26 рисунка и 5 таблиц.
