Агрегирование в задачах управления режимами электрических сетей Розенкранц Ефим Абрамович

Содержание к диссертации

Введение

Глава I. ПРЕОБРАЗОВАНИЕ СХЕМ СЕТЕЙ В УСТАНОВИВШИХСЯ РЕЖИМАХ 12

1.1. Преобразование схем сетей при управлении нормальными режимами 12

1.2. Преобразование схем сетей по предварительно рассчитанному режиму 15

1.3. Приближенное преобразование схем сетей 19

1.4. Методы упрощающих преобразований, использующие деление схем на части 29

Выводы 33

Глава 2. ИСПОЛЬЗОВАНИЕ МЕТОДА ИТЕРАТИВНОГО АГРЕГИРОВАНИЯ (МИА) ДЛЯ РЕШЕНИЯ СИСТЕМ ЛИНЕЙНЫХ АЛГЕБРАИЧЕСКИХ УРАВНЕНИЙ (СЛАУ) ОБЩЕГО ВИДА 36

2.1. Классическое агрегирование 36

2.2. Метод итеративного агрегирования 41

2.3. Сходимость МИА при нарушении первого достаточного условия. 45

2.4. Сходимость МИА при нарушении второго достаточного условия. 54

2.5. Формирование множества агрегируемых переменных 59

2.6. Использование МИА при многоуровневом агрегировании бб

Выводы 69

Глава 3. ПРИМЕНЕНИЕ МЕТОДА ИТЕРАТИВНОГО АГРЕГИРОВАНИЯ ДНЯ РАСЧЕТОВ УСТАНОВИВШИХСЯ РЕЖИМОВ 71

3.1. Обоснование возможности применения МИА для решения УУР 71

3.2. Первая модификация МИА 75

3.3. Вторая модификация МИА 77

3.4. Третья модификация МИА 80

3.5. Применение МИА в качестве метода диакоптики при расчете установившихся режимов.. 85

3.6. Определение размерности агрегированной системы УУР 93

Выводы. 98

Глава 4. УПРОЩАЮЩИЕ ПРЕОБРАЗОВАНИЯ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ 101

4.1. Применение агрегирования для упрощенного представления схем сетей 101

4.2. Замена удаляемой части схемы одной агрегированной переменной. 106

4.3. Замена удаляемой части схемы несколькими агрегированными переменными 111

4.4. Сравнение упрощающих преобразований схем сетей, произведенных методом Гаусса и агрегированием 115

Выводы 123

Глава 5. ПРОГРАММНАЯ РЕАПИЗАЦИЯ УПРОЩАЮЩИХ ПРЕОБРАЗОВАНИЙ СХЕМ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ ДЛЯ РАСЧЕТА И АНАЛИЗА УСТАНОВИВШИХСЯ РЕЖИМОВ 125

5.1. Программа расчета установившегося режима ММ 125

5.2. Программа упрощащих преобразований схем сетей по методу Гаусса 134

Выводы 141

ЗАКЛЮЧЕНИЕ 143

ЛИТЕРАТУРА 146

ПРИЛОЖЕНИЕ 154

• Преобразование схем сетей при управлении нормальными режимами
• Классическое агрегирование
• Обоснование возможности применения МИА для решения УУР
• Применение агрегирования для упрощенного представления схем сетей
• Программа расчета установившегося режима ММ

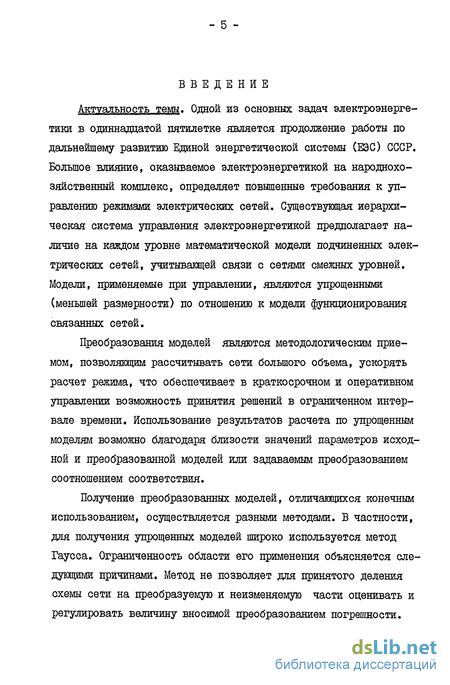

Введение к работе

Актуальность темы. Одной из основных задач электроэнергетики в одиннадцатой пятилетке является продолжение работы по дальнейшему развитию Единой энергетической системы (ЕЭС) СССР. Большое влияние, оказываемое электроэнергетикой на народнохозяйственный комплекс, определяет повышенные требования к управлению режимами электрических сетей. Существующая иерархическая система управления электроэнергетикой предполагает наличие на каждом уровне математической модели подчиненных электрических сетей, учитывающей связи с сетями смежных уровней. Модели, применяемые при управлении, являются упрощенными (меньшей размерности) по отношению к модели функционирования связанных сетей.

Преобразования моделей являются методологическим приемом, позволяющим рассчитывать сети большого объема, ускорять расчет режима, что обеспечивает в краткосрочном и оперативном управлении возможность принятия решений в ограниченном интервале времени. Использование результатов расчета по упрощенным моделям возможно благодаря близости значений параметров исходной и преобразованной моделей или задаваемым преобразованием соотношением соответствия.

Получение преобразованных моделей, отличающихся конечным использованием, осуществляется разными методами. В частности, для получения упрощенных моделей широко используется метод Гаусса. Ограниченность области его применения объясняется следующими причинами. Метод не позволяет для принятого деления схемы сети на преобразуемую и неизменяемую части оценивать и регулировать величину вносимой преобразованием погрешности.

Метод Гаусса требует резервирования значительных ресурсов оперативной памяти (ОП) ЭВМ из-за возможности появления большого числа новых ветвей в преобразованной схеме. Для метода характерна сравнительно невысокая скорость преобразования. Перечисленные особенности метода Гаусса делают возможным использование его на средних и мощных моделях ЭВМ со значительными ресурсами ОП для получения упрощенных моделей сетей в долгосрочном планировании. На этом временном уровне вносимая преобразованием погрешность соизмерима с неточностью используемых при решении задач данных. При краткосрочном и оперативном управлении точность исходных данных выше, а время решения задачи может быть ограничено некоторым упреждением для принятия решения. В этом случае уменьшение размерности модели должно ускорить решение режимной задачи, причем точность результатов, полученных на упрощенной модели, должна быть удовлетворительной.

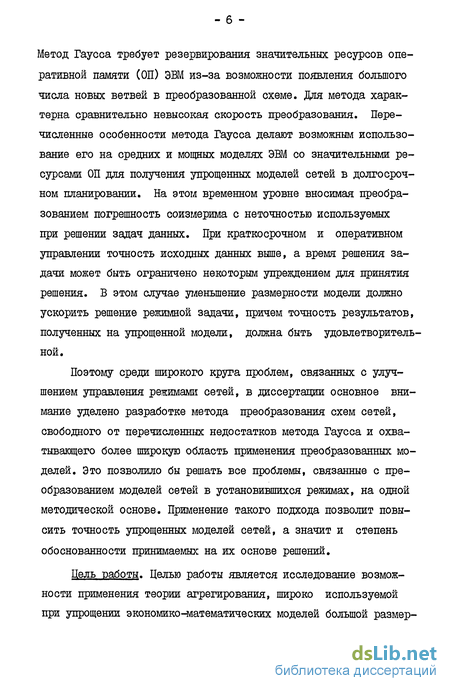

Поэтому среди широкого круга проблем, связанных с улучшением управления режимами сетей, в диссертации основное внимание уделено разработке метода преобразования схем сетей, свободного от перечисленных недостатков метода Гаусса и охватывающего более широкую область применения преобразованных моделей. Это позволило бы решать все проблемы, связанные с преобразованием моделей сетей в установившихся режимах, на одной методической основе. Применение такого подхода позволит повысить точность упрощенных моделей сетей, а значит и степень обоснованности принимаемы?: на их основе решений.

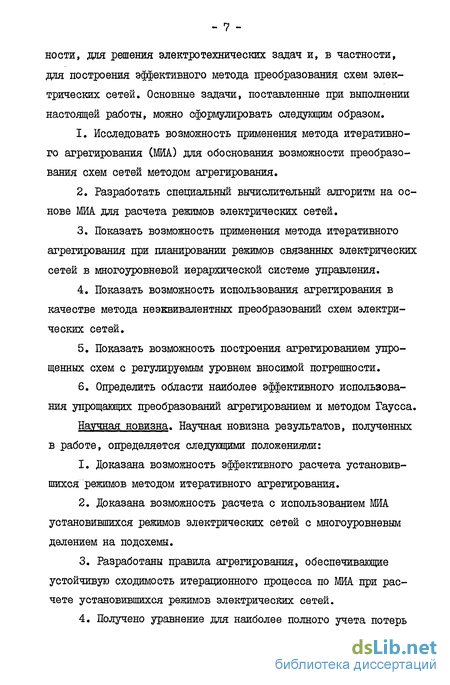

Цель работы. Целью работы является исследование возможности применения теории агрегирования, широко используемой при упрощении экономико-математических моделей большой размер- ности, для решения электротехнических задач и, в частности, для построения эффективного метода преобразования схем электрических сетей. Основные задачи, поставленные при выполнении настоящей работы, можно сформулировать следующим образом.
