Введение к работе

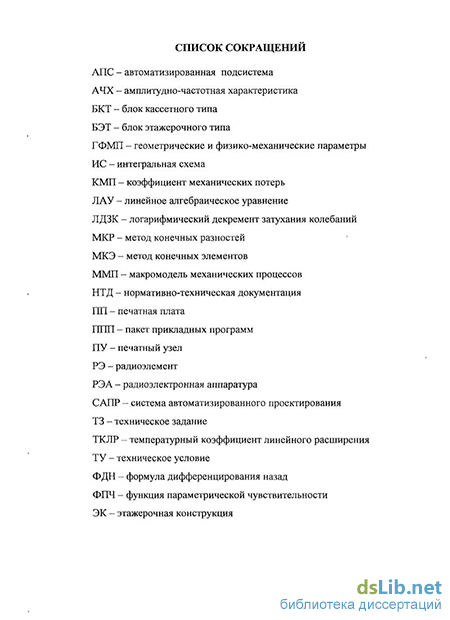

Актуальность работы. К разрабатываемой в настоящее время бортовой радиоэлектронной аппаратуре (РЭА) (самолетной, бронетанковой, автомобильной) предъявляются высокие требования по времени эксплуатации аппаратуры, в течение которого она должна сохранять работоспособность. Согласно техническим заданиям на разработку РЭА данное время достигает 50000...60000 часов и более. Это требует проведения дополнительных исследований радиоэлементов (РЭ), используемых в настоящее время в промышленности, так как у большинства из них минимальная наработка па отказ согласно техническим условиям (ТУ) на РЭ явно ниже заданного времени эксплуатации аппаратуры. И при этом максимально допустимые ускорения на РЭ по ТУ часто выше, чем реальные виброускорения в конструкции. То есть существуют определенные запасы по эксплуатационным возможностям РЭ, что позволяет расширить требования ТУ на РЭ. Таким образом, можно ввести понятие длительной работоспособности, которое означает работоспособность РЭ в течение времени, превышающего минимальные наработки на отказ.
Учитывая сказанное, можно говори и, об обеспечении длительной работоспособности РЭ. Эта проблема касается также и вновь разрабатываемых РЭ, так как для них уже на стадии проектирования необходимо обеспечить минимальную наработку на отказ не меньше, заданного времени эксплуатации, что при столь большой длительности представляет собой достаточно сложную задачу. '
Анализ приблизительно 400 отчетов, собранных за 8 лет по результатам механических испытаний приборов и их комплектующих, показали, что усталость является причиной 80% отказов электронных элементов. В полной мере эти данные относятся к испытаниям на воздействие широкополосной случайной вибрации.
Как показывает анализ аварий самолетов в России, одной из главных их причин является выработка ресурса для старых самолетов, а для новых - механические и тепловые перегрузки аппаратуры, располагаемой на борту. Это происходит потому, что никто не проводит моделирование радиоэлектронной аппаратуры. Проводят в лучшем случае только испытания, да и то не в процессе проектирования, а уже когда создан опытный образец. При этом при испытаниях никто не контролирует механические ускорения и напряжения на каждом радиоэлементе, а тем более время до усталостного разрушения. Поэтому здесь не с чем сравнивать имеющиеся в технических условиях на РЭ допустимые ускорения при механических воздействиях и еще предстоит большая работа. Данная диссертационная работа закладывает теоретические основы, позволяющие в нынешних условиях осуществить быструю оценку времени до усталостного разрушения выводов РЭ и принять решение по повышению усталостной прочности.
В настоящее время разрабатывается бортовая РЭА 3, 4 и 5 поколений, в которых применены интегральные схемы (ИС) различной степени интеграции. Анализ РЭА различных поколений бортовых РЭА показывает, что в аппаратуре
применяются как полупроводниковые кристаллы, в приповерхностном слое которых сформированы РЭ ИС, так и корпусные РЭ (в бортовых РЭА корпуса РЭ жестко крепятся к плате (клей, винты, подставки)). Вопросы анализа и обеспечения длительной работоспособности РЭ в ИС при вибрационных воздействиях детально исследованы и решены в работах Кузнецова О.А., Погалова А.И., Сергеева В,С. Что же касается корпусных РЭ, то для них этот вопрос остался нерешенным. Это потребовало проведения дополнительных исследований корпусных РЭ, установленных в бортовой РЭА, с целью обеспечения их длительной работоспособности. При этом количество выводов корпусных ИС по мере их усложнения постоянно возрастает, что требует учесть данный факт при моделировании РЭ.
Распространенными типами конструкций бортовой РЭА в настоящее время являются блоки кассетного типа (БКТ) и блоки этажерочного типа (БЭТ). В кассетных конструкциях печатные узлы (ПУ) - печатные платы (пластины, изготовленные, как правило, из стеклотекстолита) с установленными на них РЭ (стержневыми элементами) - вставляются по направляющим. В этаже-рочных конструкциях ПУ скреплены между собой шпильками (стержнями), которые закрепляются на несущей конструкции. Таким образом, конструкции БКТ и БЭТ могут быть представлены как совокупность пластинчатых и стержневых элементов.
Конструкции БКТ и БЭТ бортовой РЭА обычно подвержены вибрационным воздействиям с параметрами: диапазон вибраций 20...2000 Гц, уровень ускорений гармонической вибрации и среднеквадратических ускорений случайной вибрации до 50 g, - которые имеют тенденцию дальнейшего роста; температура участков конструкций БКТ и БЭТ достигает +85 С.
При вибрационных воздействиях в выводах РЭ возникают знакопеременные механические напряжения. Это приводит к накоплению усталостных повреждений в материалах выводов и при длительности воздействия вибрации, превышающей минимальную наработку РЭ на отказ, может привести к обрыву выводов, то есть к потере работоспособности РЭ.
Как показывают экспериментальные исследования, уровень виброускорений участков печатных плат, изготовленных из стеклотекстолита и применяемых в БКТ и БЭТ бортовой РЭА, может возрастать в 1,2...1,5 раза при перегреве на 40...50 С. Это приводит к увеличению амплитуд вибрационных воздействий на РЭ, установленных на печатной плате, что, в свою очередь, приводит к возрастанию механических напряжений в выводах РЭ и, тем самым, к ускорению процесса усталостного разрушения выводов. То есть, время до усталостного разрушения выводов падает, что приводит к снижению работоспособности РЭ при вибрационных воздействиях.
Таким образом, требуется предварительный анализ механических характеристик конструкций блока и ПУ, представленных в виде совокупности пластинчатых и стержневых элементов, с целью определения параметров вибрационных воздействий на РЭ, а затем анализ механических характеристик РЭ с целью определения времени до усталостного разрушения выводов, что, в конечном итоге, нужно для принятия решения о необходимости обеспечения
длительной рабоїоепособности РЭ при вибрационных воздействиях.
Экспсримешальные исследования БКТ и БЭТ бортовой РЭА при их проектировании являются трудоемкими и в большинстве случаев не позволяют оценить длительную работоспособность РЭ при вибрационных воздействиях, так как время испытаний аппаратуры при номинальных нагрузках достигает десятков тысяч часов, что практически не реализуемо, а проведение ускоренных испытаний требует знания коэффициентов пересчета полученных значений времени до усталостного разрушения выводов РЭ из форсированного режима в номинальный, которые в настоящее время для большинства РЭ неизвестны, тем более, что они могут быть получены только экспериментально.
Таким образом, в настоящее время весьма актуальна задача математического моделирования РЭ в составе БКТ и БЭТ с учетом неравномерности распределения температуры по печатной плате для анализа длительной работоспособности РЭ при вибрационных воздействиях.
Для оценки длительной работоспособности РЭ в составе БКТ и БЭТ при вибрационных воздействиях практически невозможно применять используемые в настоящее время методы и модели для аналта механических характеристик конструкций РЭА, пакеты прикладных программ (ППП), созданные на их основе, а также методики для анализа и обеспечения механических характеристик конструкций РЭА. Это прежде всего связано с чем, что в существующих методах анализа механических характеристик конструкций РЭА на уровне блоков (авторы: Шапошников Н.Н., Крищук В.Н., Тартаковский A.M.) моделирование механических процессов в выводах РЭ не проводится, а в методах, построенных на уровне ПУ и РЭ (авторы: Батуев В.П., Троян Ф.Д.), предусмотрен только расчет механических напряжений в выводах отдельных конструкций РЭ, но отсутствует возможность для оценки времени до усталостного разрушения выводов РЭ.
Отсутствуют расчетные модели РЭ, позволяющие провести оценку времени до усталостного разрушения выводов РЭ, которые зависят от варианта установки, материала, геометрических размеров и формовки выводов. Отсутствуют необходимые расчетные модели БКТ и БЭТ, позволяющие с достаточной для инженерных расчетов точностью получить параметры вибрационных воздействий на ПУ и РЭ, установленные на стенках БКТ и БЭТ, не проводя полного анализа блока. Известные модели механических процессов в конструкциях РЭА (авторы: Шапошников Н.Н., Маквецов Е.Н., Хог Э., Чой К., Комков В.) являются универсальными и предполагают полный анализ блока, а любые упрощения модели без дополнительной экспериментальной проверки могут привести к существенным погрешностям.
Отсутствует методика анализа и обеспечения работоспособности РЭ, находящихся в БКТ и БЭТ, при вибрационных воздействиях при длительности воздействия вибрации, превышающей минимальные наработки РЭ на отказ. В существующих методиках (авторы: Батуев В.П., Троян Ф.Д.) рассматриваются анализ и обеспечение работоспособности РЭ при заданных уровнях вибраций на ПУ или непосредственно на РЭ.
В связи с вышеизложенным актуальным научным вопросом является раз-
работка метода оценки времени до усталостного разрушения выводов РЭ в составе БКТ и БЭТ при вибрационных воздействиях. Для этого требуется разработать расчетные модели для оценки времени до усталостного разрушения выводов РЭ и расчетные модели для анализа механических процессов в БКТ и БЭТ, а также на их основе создать программные и методические средства для обеспечения длительной работоспособности РЭ в составе БКТ и БЭТ бортовых РЭА при вибрационных воздействиях.
Целью работы является разработка метода и средств для обеспечения работоспособности РЭ, находящихся в составе БКТ и БЭТ бортовой РЭА, при гармонических и случайных вибрационных воздействиях в течение заданного времени эксплуатации, превышающего минимальные наработки РЭ на отказ, позволяющих за счет научно обоснованных рекомендаций расширить эксплуатационные возможности применяемой элементной базы.
Задачи работы. Для достижения поставленной цели в диссертации решаются следующие задачи:
-
Исследование особенностей конструкций БКТ и БЭТ, а также конструкций РЭ с целью их учета в расчетах.
-
Разработка метода оценки времени до усталостного разрушения пластинчатых и стержневых элементов конструкций БКТ и БЭТ при вибрационных воздействиях.
-
Разработка расчетных моделей механических процессов в конструкциях БКТ и БЭТ бортовой РЭА, необходимых для оценки времени до усталостного разрушения пластинчатых и стержневых элементов конструкций БКТ и БЭТ при вибрационных воздействиях.
-
Разработка автоматизированной подсистемы анализа и обеспечения времени до усталостного разрушения пластинчатых и стержневых элементов конструкций БКТ и БЭТ при вибрационных воздействиях.
-
Разработка методики анализа и обеспечения времени до усталостного разрушения пластинчатых и стержневых элементов конструкций БКТ и БЭТ при вибрационных воздействиях.
-
Проведение вычислительных экспериментов по проверке разработанной методики на примерах проектирования конструкций бортовой РЭА.
Научная новизна результатов диссертационной работы заключается в разработке:
метода оценки времени до усталостного разрушения пластинчатых и стержневых элементов конструкций БКТ и БЭТ при вибрационных воздействиях, в отличие от известных, предусматривающего моделирование механических процессов в выводах РЭ в составе БКТ и БЭТ;
расчетных моделей механических процессов в конструкциях БКТ и БЭТ бортовой РЭА, необходимых для оценки времени до усталостного разрушения пластинчатых и стержневых элементов конструкций БКТ и БЭТ при вибрационных воздействиях, которые в отличие от известных позволяют получать и механические напряжения в выводах РЭ, и время до их усталостного разрушения. Разработанные макромо-
дели БКТ и БЭТ позволяют получить параметры вибрационных возденет вий на ПУ и РЭ, установленные на стенках БКТ и БЭТ, не проводя полного анализа блока, точность расчета которых вполне приемлема с точки зрения проектирования БКТ и БЭТ на промышленных предприятиях;
структуры автоматизированной подсистемы анализа и обеспечения времени до усталостного разрушения пластинчатых и стержневых элементов конструкций БКТ и БЭТ при вибрационных воздействиях, в которой реализованы созданные метод и модели;
методики анализа и обеспечения времени до усталостного разрушения пластинчатых и стержневых элементов конструкций БКТ'и БЭТ при вибрационных воздействиях, в отличие от известных включающей в себя не только анализ на вибрацию ПУ и РЭ, но и расчет коэффициентов передачи параметров вибрационных воздействий от мест крепления блока к местам крепления ПУ, а от них и к местам крепления РЭ. Это позволяет вносить изменения в конструкцию как на уровне ПУ и РЭ, так и на более высоких уровнях иерархии - на уровне этажероч-ной конструкции (ЭК), блока, сисісмьі виброизоляции, - что расширяет диапазон возможных варшшшв защиты аппаратуры от вибрационных воздействий.
Практическая значимость рабшы состоит в том, что разработанные в пей автоматизированная подсистема и методика позволяют:
обеспечить длительную работоспособность РЭ в составе БКТ и БЭТ бортовой РЭЛ при вибрационных воздействиях без значительного увеличения массы и габаритов конструкции за счет: 1) рационального расположения виброизоляторов, ребер жесткости и опор в блоке, ПУ; 2) рационального выбора материалов блока, ПУ; 3) рациональной компоновки РЭ в ПУ;
сократить сроки проектирования конструкций БКТ и БЭТ бортовой РЭА за счет уменьшения количества испытаний макетов и опытных образцов, снижения количества конструкторских доработок.
Методы исследования. В процессе решения поставленных задач используются принципы системного подхода, аналитического и топологического моделирования физических процессов, методы теории упругости, аналитические методы решения дифференциальных уравнений, численные методы решения систем линейных уравнений, экспериментальные методы исследования и методы обработки результатов испытаний.
Реализация и внедрение результатов работы. Разработанные в диссертации метод, модели, методика, подсистема внедрены в практику проектирования ведущих Российских предприятий - ГУДП НПП «Волна» и ДООО «ОКБ Ижевского радиозавода». Использование результатов работы подтверждено актами о внедрении.
Апробация работы. Основные результаты диссеріанионной работы были доложены и обсуждены на следующих конференциях и семинарах:
- XV Международной конференции студентов, аспирантов и молодых
ученых «ЛОМОНОСОВ». Москва, МГУ, 2008 г.;
V Международной научной конференция «Прочность и разрушение материалов и конструкций» (проект РФФИ 08-08-99700). Оренбург, ОГУ, 2008г.;
V Всероссийской конференции «Механика микронеоднородных материалов и разрушение». Екатеринбург, ИМАШ УрО РАН, 2008 г.;
3 Международном форуме «Актуальные проблемы современной науки». Механика. Машиностроение, Самара, СамГТУ, 2007 г.;
Международной научно-технической конференции «Фундаментальные проблемы радиоэлектронного приборостроения», INTERMATIC-2007. Москва, МИРЭА (ТУ), 2007 г.;
VIII сессии Международной научной школы «Фундаментальные и прикладные проблемы надежности и диагностики машин и механизмов» (проект РФФИ № 07-08-06051). Санкт-Петербург, Институт проблем Машиноведения РАН (ИПМАШ РАН), 2007 г.;
научных семинарах Донского государственного технического университета 2007-2008 гг.;
5 Международной научно-технической конференции «К.Э. Циолковский - 150 лет со дня рождения. Космонавтика. Радиоэлектроника. Геоинформатика». Рязань, РГРУ, 2007 г.;
46 Международной конференции «Актуальные проблемы прочности». Витебск, Беларусь, ВГТУ, 2007 г.;
Второй Международной конференции «Деформация и разрушение материалов и наноматериалов», DFMN-2007. Москва, ИМЕТ РАН, 2007 г.
Публикации по работе. По материалам диссертационных исследований опубликовано 15 научных работ, в том числе 10 статей.
Структура и объём работы. Диссертационная работа состоит из введения, четырёх глав с выводами, заключения, списка использованных источников из 79 наименований, приложения. Работа изложена на 222 страницах машинописного текста, содержит 67 рисунков и 20 таблиц.
