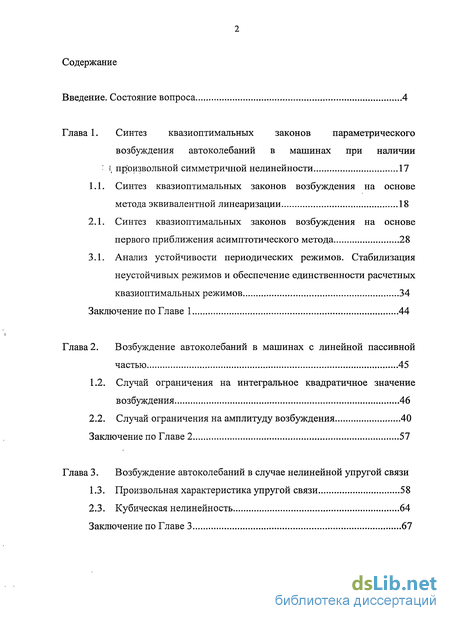

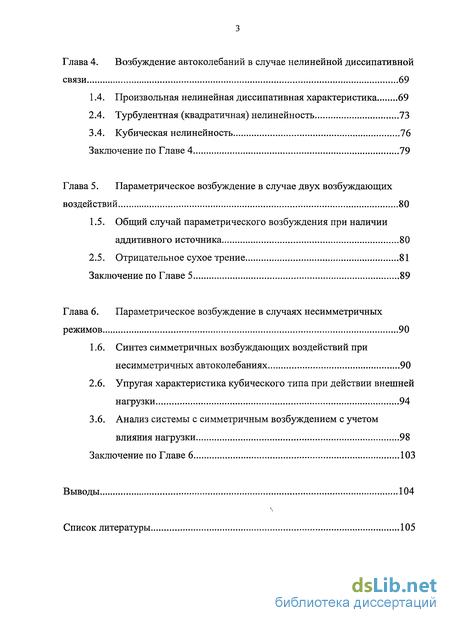

Введение к работе

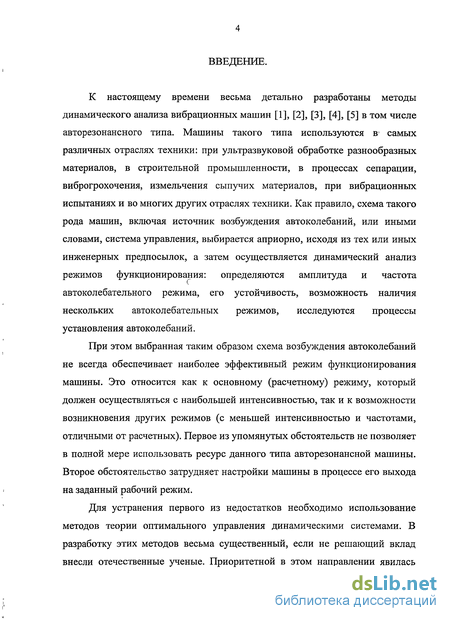

К настоящему времени весьма детально разработаны методы динамического анализа вибрационных машин [1], [2], [3], [4], [5] в том числе авторезонансного типа. Машины такого типа используются в самых различных отраслях техники: при ультразвуковой обработке разнообразных материалов, в строительной промышленности, в процессах сепарации, виброгрохочения, измельчения сыпучих материалов, при вибрационных испытаниях и во многих других отраслях техники. Как правило, схема такого рода машин, включая источник возбуждения автоколебаний, или иными словами, система управления, выбирается априорно, исходя из тех или иных инженерных предпосылок, а затем осуществляется динамический анализ режимов функционирования: определяются амплитуда и частота автоколебательного режима, его устойчивость, возможность наличия нескольких автоколебательных режимов, исследуются процессы установления автоколебаний.
При этом выбранная таким образом схема возбуждения автоколебаний не всегда обеспечивает наиболее эффективный режим функционирования машины. Это относится как к основному (расчетному) режиму, который должен осуществляться с наибольшей интенсивностью, так и к возможности возникновения других режимов (с меньшей интенсивностью и частотами, отличными от расчетных). Первое из упомянутых обстоятельств не позволяет в полной мере использовать ресурс данного типа авторезонансной машины. Второе обстоятельство затрудняет настройки машины в процессе его выхода на заданный рабочий режим.

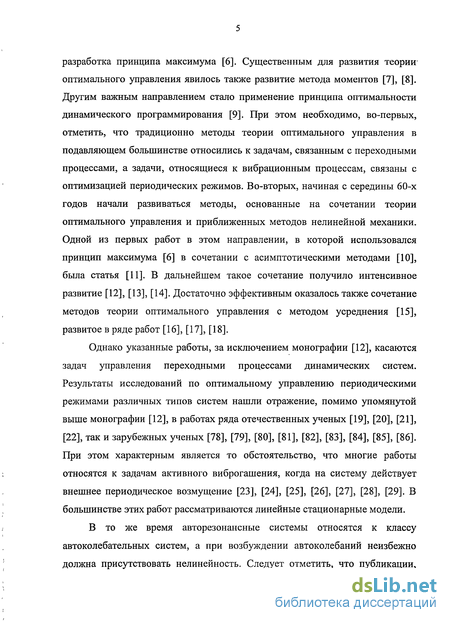

Для устранения первого из недостатков необходимо использование методов теории оптимального управления динамическими системами. В разработку этих методов весьма существенный, если не решающий вклад внесли отечественные ученые. Приоритетной в этом направлении явилась разработка принципа максимума [6]. Существенным для развития теории' оптимального управления явилось также развитие метода моментов [7], [8]. Другим важным направлением стало применение принципа оптимальности динамического программирования [9]. При этом необходимо, во-первых, отметить, что традиционно методы теории оптимального управления в подавляющем большинстве относились к задачам, связанным с переходными процессами, а задачи, относящиеся к вибрационным процессам, связаны с оптимизацией периодических режимов. Во-вторых, начиная с середины 60-х годов начали развиваться методы, основанные на сочетании теории оптимального управления и приближенных методов нелинейной механики. Одной из первых работ в этом направлении, в которой использовался принцип максимума [6] в сочетании с асимптотическими методами [10], была статья [11]. В дальнейшем такое сочетание получило интенсивное развитие [12], [13], [14]. Достаточно эффективным оказалось также сочетание методов теории оптимального управления с методом усреднения [15], развитое в ряде работ [16], [17], [18].
Однако указанные работы, за исключением монографии [12], касаются задач управления переходными процессами динамических систем. Результаты исследований по оптимальному управлению периодическими режимами различных типов систем нашли отражение, помимо упомянутой выше монографии [12], в работах ряда отечественных ученых [19], [20], [21], [22], так и зарубежных ученых [78], [79], [80], [81], [82], [83], [84], [85], [86]. При этом характерным является то обстоятельство, что многие работы относятся к задачам активного виброгашения, когда на систему действует внешнее периодическое возмущение [23], [24], [25], [26], [27], [28], [29]. В большинстве этих работ рассматриваются линейные стационарные модели.

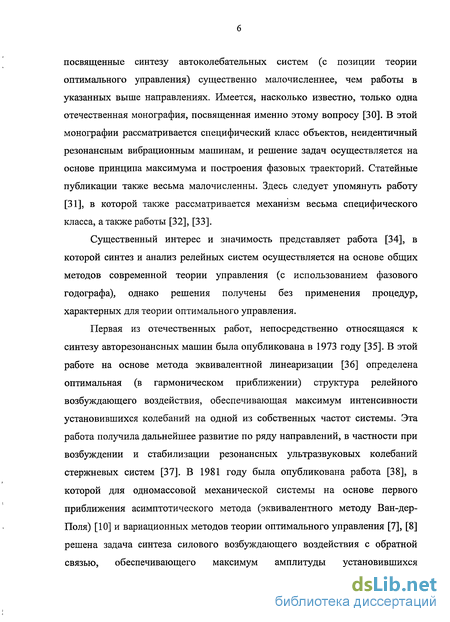

В то же время авторезонансные системы относятся к классу автоколебательных систем, а при возбуждении автоколебаний неизбежно должна присутствовать нелинейность. Следует отметить, что публикации, посвященные синтезу автоколебательных систем (с позиции теории оптимального управления) существенно малочисленнее, чем работы в указанных выше направлениях. Имеется, насколько известно, только одна отечественная монография, посвященная именно этому вопросу [30]. В этой монографии рассматривается специфический класс объектов, неидентичный резонансным вибрационным машинам, и решение задач осуществляется на основе принципа максимума и построения фазовых траекторий. Статейные публикации также весьма малочисленны. Здесь следует упомянуть работу [31], в которой также рассматривается механизм весьма специфического класса, а также работы [32], [33].
Существенный интерес и значимость представляет работа [34], в которой синтез и анализ релейных систем осуществляется на основе общих методов современной теории управления (с использованием фазового годографа), однако решения получены без применения процедур, характерных для теории оптимального управления.
Первая из отечественных работ, непосредственно относящаяся к синтезу авторезонансных машин была опубликована в 1973 году [35]. В этой работе на основе метода эквивалентной линеаризации [36] определена оптимальная (в гармоническом приближении) структура релейного возбуждающего воздействия, обеспечивающая максимум интенсивности установившихся колебаний на одной из собственных частот системы. Эта работа получила дальнейшее развитие по ряду направлений, в частности при возбуждении и стабилизации резонансных ультразвуковых колебаний стержневых систем [37]. В 1981 году была опубликована работа [38], в которой для одномассовой механической системы на основе первого приближения асимптотического метода (эквивалентного методу Ван-дер-Поля) [10] и вариационных методов теории оптимального управления [7], [8] решена задача синтеза силового возбуждающего воздействия с обратной связью, обеспечивающего максимум амплитуды установившихся автоколебаний с заданной частотой, близкой или равной собственной частоте системы.
В дальнейшем опубликован ряд работ по синтезу резонансных автоколебательных систем с применением процедур, основанных на сочетании метода эквивалентной линеаризации и методов теории оптимального управления, обобщающих подход предложенный в работе [35]. К числу таких публикаций относятся работы [39-45].

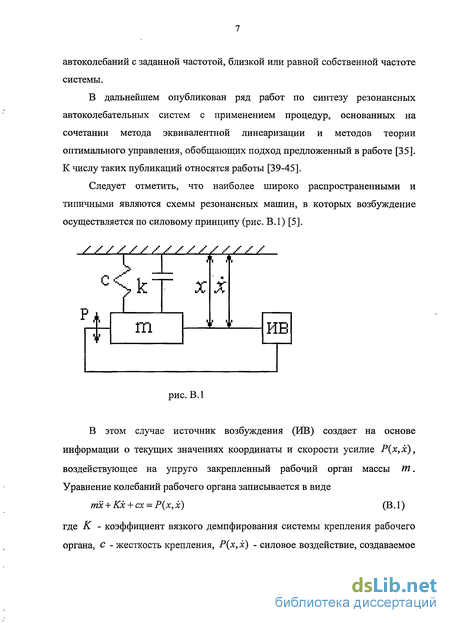

Следует отметить, что наиболее широко распространенными и типичными являются схемы резонансных машин, в которых возбуждение осуществляется по силовому принципу (рис. В.1) [5].
рис. В.1
В этом случае источник возбуждения (ИВ) создает на основе информации о текущих значениях координаты и скорости усилие Р(х,х), воздействующее на упруго закрепленный рабочий орган массы ш. Уравнение колебаний рабочего органа записывается в виде тх + Кх + сх = Р(х,х) (В.1) где К - коэффициент вязкого демпфирования системы крепления рабочего органа, С - жесткость крепления, Р(х,х) - силовое воздействие, создаваемое источником возбуждения, нормированной форме х + 2kx + (о\х = и{х, х)
Уравнение (В.1) удобнее записать в (В.2)

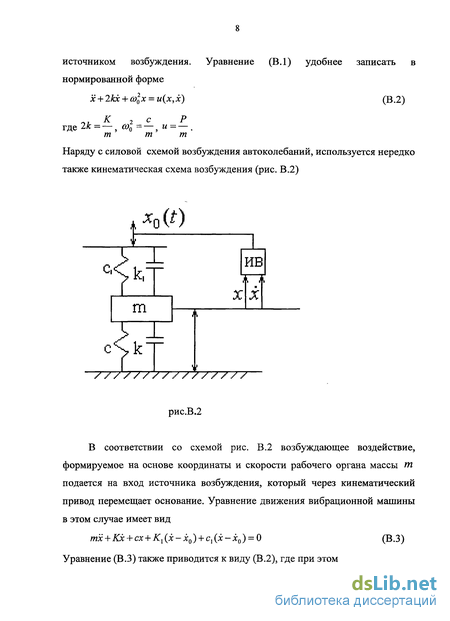

Наряду с силовой схемой возбуждения автоколебаний, используется нередко также кинематическая схема возбуждения (рис. В.2) ив //////////////// рис.В.2
В соответствии со схемой рис. В.2 возбуждающее воздействие, формируемое на основе координаты и скорости рабочего органа массы т подается на вход источника возбуждения, который через кинематический привод перемещает основание. Уравнение движения вибрационной машины в этом случае имеет вид тх + Кх + сх + Кх (х - х0) + с, (х - х0) = О (В .3)
Уравнение (В.З) также приводится к виду (В.2), где при этом

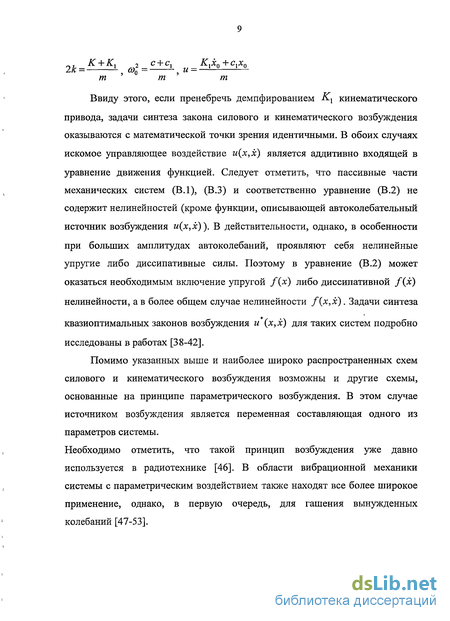

2k = o)0 = , и — m ' m m
Ввиду этого, если пренебречь демпфированием К{ кинематического привода, задачи синтеза закона силового и кинематического возбуждения оказываются с математической точки зрения идентичными. В обоих случаях искомое управляющее воздействие и(х,х) является аддитивно входящей в уравнение движения функцией. Следует отметить, что пассивные части механических систем (В.1), (В.З) и соответственно уравнение (В.2) не содержит нелинейностей (кроме функции, описывающей автоколебательный источник возбуждения и(х,х)). В действительности, однако, в особенности при больших амплитудах автоколебаний, проявляют себя нелинейные упругие либо диссипативные силы. Поэтому в уравнение (В.2) может оказаться необходимым включение упругой f(x) либо диссипативной f(x) нелинейности, а в более общем случае нелинейности f(x,x). Задачи синтеза квазиоптимальных законов возбуждения и (х,х) для таких систем подробно исследованы в работах [38-42].
Помимо указанных выше и наиболее широко распространенных схем силового и кинематического возбуждения возможны и другие схемы, основанные на принципе параметрического возбуждения. В этом случае источником возбуждения является переменная составляющая одного из параметров системы.
Необходимо отметить, что такой принцип возбуждения уже давно используется в радиотехнике [46]. В области вибрационной механики системы с параметрическим воздействием также находят все более широкое применение, однако, в первую очередь, для гашения вынужденных колебаний [47-53].

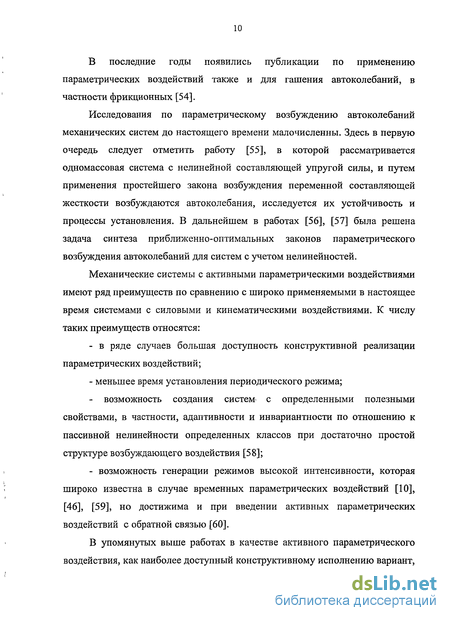

В последние годы появились публикации по применению параметрических воздействий также и для гашения автоколебаний, в частности фрикционных [54].
Исследования по параметрическому возбуждению автоколебаний механических систем до настоящего времени малочисленны. Здесь в первую очередь следует отметить работу [55], в которой рассматривается одномассовая система с нелинейной составляющей упругой силы, и путем применения простейшего закона возбуждения переменной составляющей жесткости возбуждаются автоколебания, исследуется их устойчивость и процессы установления. В дальнейшем в работах [56], [57] была решена задача синтеза приближенно-оптимальных законов параметрического возбуждения автоколебаний для систем с учетом нелинейностей.
Механические системы с активными параметрическими воздействиями имеют ряд преимуществ по сравнению с широко применяемыми в настоящее время системами с силовыми и кинематическими воздействиями. К числу таких преимуществ относятся: - в ряде случаев большая доступность конструктивной реализации параметрических воздействий; - меньшее время установления периодического режима; - возможность создания систем» с определенными полезными свойствами, в частности, адаптивности и инвариантности по отношению к пассивной нелинейности определенных классов при достаточно простой структуре возбуждающего воздействия [58]; - возможность генерации режимов высокой интенсивности, которая - широко известна в случае временных параметрических воздействий [10], [46], [59], но достижима и при введении активных параметрических воздействий с обратной связью [60].
В упомянутых выше работах в качестве активного параметрического воздействия, как наиболее доступный конструктивному исполнению вариант, используется переменная составляющая жесткости. Соответствующая схема резонансной вибрационной машины представлена на рис. В.З.

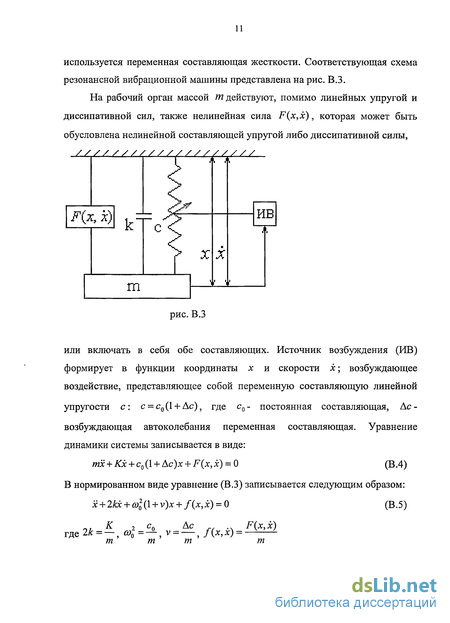

На рабочий орган массой т действуют, помимо линейных упругой и диссипативной сил, также нелинейная сила F(x,x), которая может быть обусловлена нелинейной составляющей упругой либо диссипативной силы,
SSSSSSSSSSSSSSS рис. В.З или включать в себя обе составляющих. Источник возбуждения (ИВ) формирует в функции координаты х и скорости х; возбуждающее воздействие, представляющее собой переменную составляющую линейной упругости с : с = с0 (1 + Ас), где с0 - постоянная составляющая, Ас - возбуждающая автоколебания переменная составляющая. Уравнение динамики системы записывается в виде: mx + Kx + c0(\ + Ac)x + F(x,x) = 0 (В.4)
В нормированном виде уравнение (В.З) записывается следующим образом: x + 2kx + a>l(l + v)x + f(x,x) = Q (В.5)
К 2 со кс ,. .ч F(x,x) т т т т

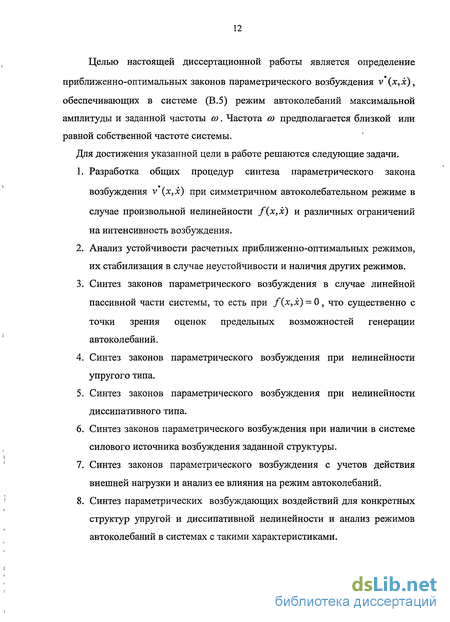

Целью настоящей диссертационной работы является определение приближенно-оптимальных законов параметрического возбуждения v*(x,x), обеспечивающих в системе (В.5) режим автоколебаний максимальной амплитуды и заданной частоты со. Частота со предполагается близкой или равной собственной частоте системы.
Для достижения указанной цели в работе решаются следующие задачи.
Разработка общих процедур синтеза параметрического закона возбуждения v (х,х) при симметричном автоколебательном режиме в случае произвольной нелинейности f(x,x) и различных ограничений на интенсивность возбуждения.
Анализ устойчивости расчетных приближенно-оптимальных режимов, их стабилизация в случае неустойчивости и наличия других режимов.
Синтез законов параметрического возбуждения в случае линейной пассивной части системы, то есть при /(х,і) = 0, что существенно с точки зрения оценок предельных возможностей генерации автоколебаний.
Синтез законов параметрического возбуждения при нелинейности упругого типа.
Синтез законов параметрического возбуждения при нелинейности диссипативного типа.
Синтез законов параметрического возбуждения при наличии в системе силового источника возбуждения заданной структуры.
Синтез законов параметрического возбуждения с учетов действия внешней нагрузки и анализ ее влияния на режим автоколебаний.
Синтез параметрических возбуждающих воздействий для конкретных структур упругой и диссипативной нелинейности и анализ режимов автоколебаний в системах с такими характеристиками.
Научная новизна и практическая значимость работы заключается в следующем
Разработана общая процедура синтеза приближенно-оптимальных параметрических возбуждающих воздействий с обратной связью при различных видах ограничений на их интенсивность для характерных моделей вибрационных машин авторезонансного типа.
Определены структуры параметрических возбуждающих воздействий, обеспечивающих генерацию устойчивых автоколебательных режимов при отсутствии нелинейностей в пассивной части системы.
Решены задачи синтеза приближенно-оптимальных параметрических возбуждений для систем с пассивными нелинейностями упругого и диссипативного типа.
Решены задачи синтеза приближенно-оптимальных параметрических возбуждений при наличии в системе заданного силового возбудителя автоколебаний повышенной интенсивности в системах с двумя возбуждениями - силовым и параметрическим.
Практическая ценность полученных результатов обусловлена инженерной направленностью выполненных исследований: полученные законы параметрического возбуждения для типичных моделей авторезонансных вибрационных машин в подавляющем большинстве случаев определены в замкнутой аналитической форме, что делает весьма доступной конструктивную реализацию таких машин с параметрическим возбуждением. Применение полученных результатов даст возможность спроектировать новые авторезонансные машины более высокого качества, либо модернизировать существующие машины, видоизменив их схемы возбуждения путем замены силовой (или кинематической) схемы на параметрическую; возможно также введение дополнительной параметрической обратной связи с целью интенсификации режима при сохранении уже имеющегося источника возбуждения.
Материал диссертации изложен в ее главах в следующем порядке: В Главе 1 «Синтез квазиоптимальных законов параметрического возбуждения автоколебаний в машинах с учетом произвольной симметричной нелинейности» рассматривается общие задачи синтеза законов параметрического возбуждения симметричных автоколебаний. На интенсивность возбуждающего воздействия налагается ограничение* (2л1а> \1'Р J|v| at < Vp Где v - искомое возбуждающее воздействие, V о ) со - задаваемая частота, Vp - заданная константа, характеризующая ресурс источника возбуждения, /?^1, как частные случаи такого общего ограничения при р = 2 определяется ограничение на среднеинтегральное квадратичное значение, при р = 1 - на-импульс, при р -»со - на амплитудное значение. Решения получены на основе процедуры, включающей применение метода эквивалентной линеаризации и метода моментов (раздел^ 1.1), и процедуры, включающей применение асимптотического метода и метода моментов (раздел 2.1). В разделе 3.1 излагается общая процедура анализа, режимов в системе с синтезированным возбуждением: устойчивости расчетного режима, наличия других режимов, а также излагаются способы стабилизации расчетного режима в случае его неустойчивости.
В Главе 2 «Возбуждение автоколебаний в машинах с линейной пассивной частью» решаются задачи параметрического возбуждения, и стабилизации автоколебаний для модели, не содержащей заданной нелинейности. При интегральном квадратичном ограничении' и. при. ограничении на амплитуду возбуждения на основе результатов Главы 1 получены простые аналитические выражения для законов возбуждения, а также определена структура воздействий, стабилизирующих автоколебательные режимы.
Приведенные результаты компьютерного моделирования, подтверждают достоверность приближенных аналитических решений.
В Главе 3 «Возбуждение автоколебаний в случае нелинейной упругой характеристики» рассматривается общий случай симметричной характеристики такого типа. В качестве примера приводится характерный случай нелинейности кубического типа.
В Главе 4 «Возбуждение автоколебаний в случае нелинейной диссипативной связи» излагается решение задачи синтеза возбуждения для произвольной симметричной диссипативной нелинейности. В, качестве конкретных примеров получены замкнутые аналитические решения для турбулентной характеристики трения (при наличии линейной диссипации) и кубической характеристики трения.
В Главе 5 «Параметрическое возбуждение в случае двух возбуждающих воздействий» в разделе 1.5 рассматривается задача синтеза параметрического возбуждения при наличии произвольного аддитивного (силового или кинематического) источника возбуждения. В качестве примера (раздел, 2.5) рассматривается такой источник возбуждения простейшей структуры - типа отрицательного сухого трения. Приведены результаты компьютерного моделирования такой системы при простом релейном законе параметрического возбуждения.
В Главе 6 «Параметрическое возбуждение в случаях несимметричных режимов» рассматриваются задачи параметрического возбуждения автоколебаний при учете нагрузки на рабочий орган, что порождает несимметричность автоколебаний. В разделе 1.6 излагается общая процедура решения задачи при произвольной нелинейности. В разделе 2.6 в качестве конкретного примера рассматривается задача с упругой нелинейностью кубического типа. В разделе 3.6 анализируется система без пассивных нелинейностей с простейшим непрерывным параметрическим законом возбуждения при действии на нее статической нагрузки и определяется стабилизирующее воздействие, обеспечивающее устойчивый режим автоколебаний.
