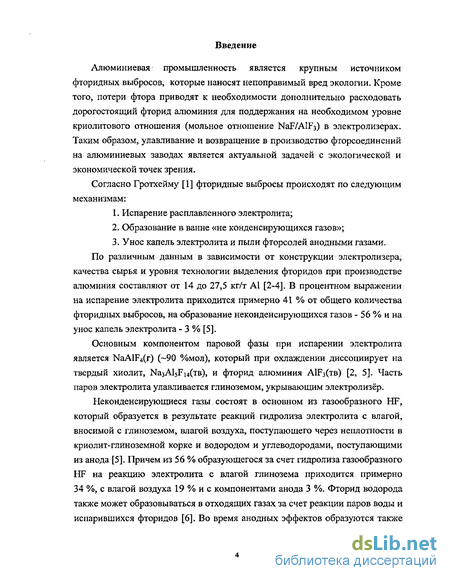

Введение к работе
Алюминиевая промышленность является крупным источником фторидных выбросов, которые наносят непоправимый вред экологии. Кроме того, потери фтора приводят к необходимости дополнительно расходовать дорогостоящий фторид алюминия для поддержания на необходимом уровне криолитового отношения (мольное отношение NaF/AlF3) в электролизерах. Таким образом, улавливание и возвращение в производство фторсоединений на алюминиевых заводах является актуальной задачей с экологической и экономической точек зрения.
Согласно Гротхейму [1] фторидные выбросы происходят по следующим механизмам:
Испарение расплавленного электролита;
Образование в ванне «не конденсирующихся газов»;
Унос капель электролита и пыли фторсолей анодными газами. По различным данным в зависимости от конструкции электролизера, качества сырья и уровня технологии выделения фторидов при производстве алюминия составляют от 14 до 27,5 кг/т А1 [2-4]. В процентном выражении на испарение электролита приходится примерно 41 % от общего количества фторидных выбросов, на образование неконденсирующихся газов - 56 % и на унос капель электролита - 3 % [5].
Основным компонентом паровой фазы при испарении электролита является NaAlF^r) (~90 %мол), который при охлаждении диссоциирует на твердый хиолит, Na3Al5Fi4CTB), и фторид алюминия A1F3(tb) [2, 5]. Часть паров электролита улавливается глиноземом, укрывающим электролизёр.
Неконденсирующиеся газы состоят в основном из газообразного HF, который образуется в результате реакций гидролиза электролита с влагой, вносимой с глиноземом, влагой воздуха, поступающего через неплотности в криолит-глиноземной корке и водородом и углеводородами, поступающими из анода [5]. Причем из 56 % образующегося за счет гидролиза газообразного HF на реакцию электролита с влагой глинозема приходится примерно 34 %, с влагой воздуха 19 % и с компонентами анода 3 %. Фторид водорода также может образовываться в отходящих газах за счет реакции паров воды и испарившихся фторидов [6]. Во время анодных эффектов образуются также соединения CF4(r) и C2F6(r), но по сравнению с общим количеством фторидных выбросов их количество незначительно [5].
Образующиеся газы направляются в систему газоочистки, а затем выбрасываются в окружающую среду. Начиная с 60-х годов прошлого столетия, широкое распространение получили системы сухой очистки газов, где в качестве адсорбента используется металлургический глинозем. Существенным преимуществом сухой очистки газов является возможность утилизации уловленных фторидных соединений и глиноземной пыли путем непосредственного возврата их в процесс электролиза без дополнительной переработки. Это позволяет избежать коррозии аппаратуры и образования шламовых полей, неизбежных при мокрой очистке газов.

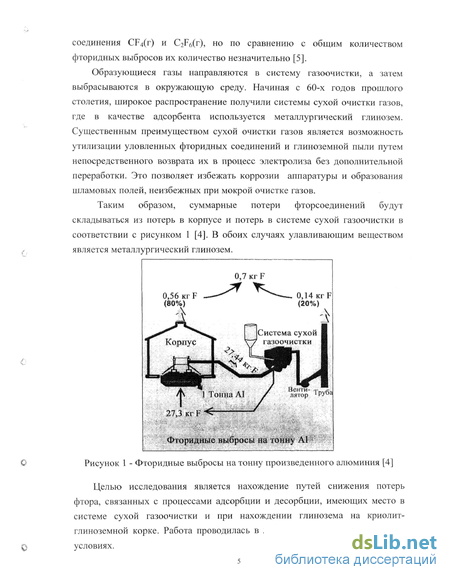

Таким образом, суммарные потери фторсоединений будут складываться из потерь в корпусе и потерь в системе сухой газоочистки в соответствии с рисунком 1 [4]. В обоих случаях улавливающим веществом является металлургический глинозем.
Рисунок 1 - Фторидные выбросы на тонну произведенного алюминия [4]
Целью исследования является нахождение путей снижения потерь фтора, связанных с процессами адсорбции и десорбции, имеющих место в системе сухой газоочистки и при нахождении глинозема на криолит-глиноземной корке. Работа проводилась в лабораторных и промышленных условиях.
Капиллярная конденсация и гистерезис

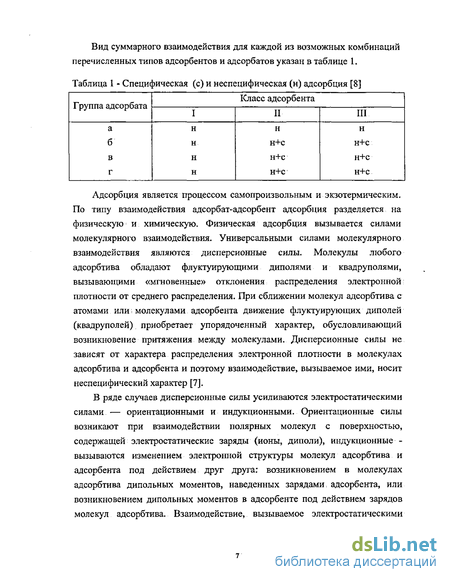

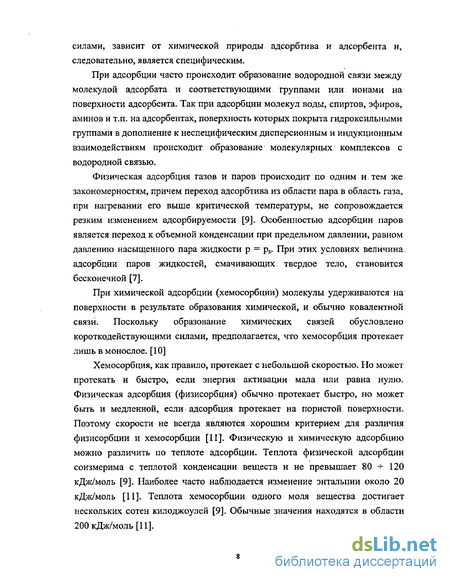

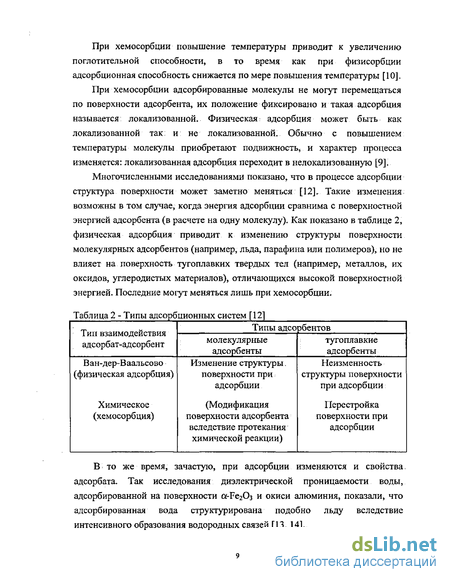

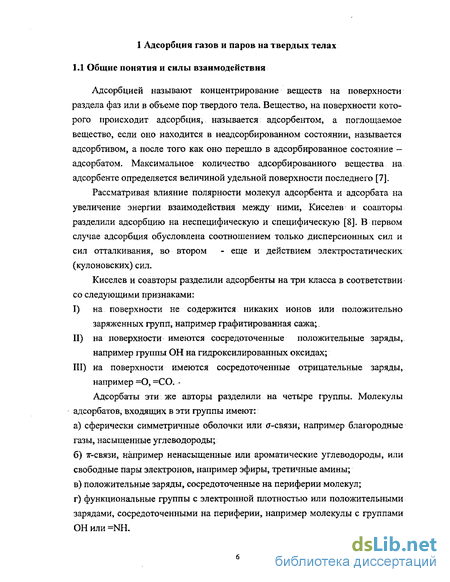

Как правило, адсорбаты, температура которых превышает критическую, не дают изотерм полимолекулярной адсорбции. В таких условиях протекание адсорбции на пористых адсорбентах не отличается от адсорбции на непористых адсорбентах такого же состава, если конечно в них отсутствуют поры молекулярных размеров [12]. При наличии в адсорбенте пор молекулярных размеров различия между адсорбцией и абсорбцией (поглощение вещества в объеме тела) в значительной мере стираются. Если температура адсорбата ниже критической,, адсорбция на пористых адсорбентах, как правило, является полимолекулярной, причем наличие пор обуславливает не только ограничение возможного числа слоев адсорбата на поверхности, но и возникновение капиллярной конденсации. Для таких адсорбентов характерно наличие адсорбционного гистерезиса, проявляющегося в том, что десорбционная ветвь изотермы смещена относительно адсорбционной ветви в область более низких значений p/ps. Перегиб на изотермах рассматриваемого типа, сопровождающийся расхождением ветвей гистерезиса, начинается при относительных давлениях p/ps= 0,2 0,5. Координата точки перегиба зависит и от вида адсорбента, и от типа адсорбтива. До этой точки адсорбционная способность растет в результате развития полимолекулярной адсорбции. Затем адсорбция начинает происходить в результате конденсации пара в мезопорах — капиллярах, смачиваемых адсорбатом. Смачивающая жидкость образует в капилляре вогнутый мениск. Давление пара над вогнутым мениском меньше давления насыщенного пара над плоской поверхностью, вследствие чего конденсация наступает при p/ps 1. При относительном давлении, равном единице, мезопоры целиком заполнены адсорбатом [9, 12].
Капиллярная конденсация описывается уравнением Кельвина [8, 9]: гррр/р$ - относительное давление пара адсорбтива, доли ед.; г - радиус сферического мениска жидкости, м; a - поверхностное натяжение, Дж/м2; и - мольный объем адсорбтива в жидком состоянии, м3/моль.
Уравнение Кельвина получено для случая, когда мениск жидкости имеет сферическую форму. Для адсорбентов, очевидно, характерны поры самой различной; конфигурации. Каждой конфигурации пор соответствует своя; форма мениска. Явление гистерезиса, проявляющееся в несовпадении адсорбционной и десорбционной ветвей, обязано тому факту,.что форма мениска при адсорбции и десорбции различна.
Описанные в литературе петли гистерезиса имеют различную форму. Их классификация впервые была предложена Де Буром в 1958 г. и включала пять типов петель гистерезиса, которые обозначались А, В, С, D и Е. Новая классификация петель гистерезиса, приведенная в рекомендации ИЮПАК, включает четыре типа петель, показанных на рисунке 3. В отличие от типов петель, предложенных в классификации Де Бура, в. этой новой классификации, чтобы избежать недоразумений, принято другое обозначение характерных типов: НІ, Н2, НЗ и Н4. Первые три типа отвечают соответственно типам А, Е и В прежней классификации. Петли типа НІ часто получают для агломератов и таблеток глобул, достаточно одинаковых по размеру и однородно упакованных. Для некоторых корпускулярных систем, например определенных силикагелей, характерен тип Н2. Типы НЗ и Н4 получены для адсорбентов, имеющих щелевидные поры или (НЗ) состоящих из плоскопараллельных частиц. I тип изотерм связан с типом петли Н4 и указывает на наличие микропористости [8].
В некоторых случаях петля гистерезиса может быть незамкнутой на всем интервале относительных давлений. Это явление можно объяснить, по меньшей мере, двумя причинами. Во-первых, появление такой петли может быть обусловлено наличием в адсорбенте «бутылкообразных» пор, захватывающих адсорбат как в ловушку. Подобный эффект наблюдается, например, при измерении обратного хода кривых вдавливания ртути при исследовании пористой структуры методом ртутной порометрии. Применительно к адсорбции паров более приемлемо второе предположение о необратимом изменении пористой структуры адсорбента в ходе адсорбции, в результате чего условия десорбции весьма отличаются от условий адсорбции [12].
Иногда для описания адсорбционного равновесия используют зависимость адсорбционной способности от температуры при постоянном давлении адсорбтива - изобару адсорбции [9]. Данные зависимости позволяют подобрать наиболее оптимальный адсорбент для определенных температурных условий. На рисунке 4 представлены изобары адсорбции воды на различных адсорбентах. Как видно из рисунка для процесса осушки газов или воздуха при повышенных температурах более подходящим адсорбентом является цеолит. Поглощение воды оксидом алюминия и силикагелем значительно снижается при повышении температуры, и при 180 С адсорбционная способность этих адсорбентов относительно воды практически равна нулю. Однако нужно иметь в виду, что и регенерацию цеолитов необходимо проводить при сравнительно высоких температурах: даже при 150 - - 200 С они прочно удерживают значительное количество влаги.
Сухой способ очистки газов алюминиевого производства
Широкому распространению сухой газоочистки способствуют такие ее свойства, как эффективное улавливание пыли и газообразных примесей, высокая степень утилизации уловленных продуктов и возможность автоматизации технологического процесса [25].
Как уже было сказано, адсорбентом в этом способе очистки является металлургический глинозем. В настоящее время существует целый ряд различных аппаратурно-технологических схем сухой очистки газов электролизного производства [25-30], разработанных различными компаниями. Все схемы сухой очистки газов состоят из [31]: устройства для контактирования газа с глиноземом (реактор); пылеуловителя для улавливания глинозема и другой пыли; системы транспорта глинозема; дымососа для транспортировки газа; автоматизированной системы управления процессом.
По способу контактирования отходящего газа с глиноземом в реакторе все схемы сухой очистки газов можно разделить на две группы. На рисунке 6 . приведены схемы сухой очистки газов с подачей глинозема в поток (а) и в реактор с кипящим слоем [31]. В одном случае, глинозем вводится в поток очищаемого газа через насадку Вентури (см рисунок 6а), которая; обеспечивает хорошее турбулентное перемешивание глинозема в потоке газов. Большинство таких реакторов оснащены устройствами для рециркуляции глинозема, что повышает эффективность улавливания HF, но вызывает дополнительную истираемость глинозема и увеличивает абразивный износ оборудования. Другим типом реакторов является система с кипящим слоем (см. рисунок 66). В этой системе очищаемый газ контактирует с глиноземом путем пропускания поднимающегося потока газа через "кипящий" слой глинозема, который движется вдоль горизонтального перфорированного листа, а поток газа проходит через отверстия, создавая эффект кипящего слоя. Свежий глинозем подается с одной стороны реактора и удаляется с другого конца, а для улавливания унесенных потоком газа частиц глинозема используется рукавный фильтр.
Продуктом системы сухой газоочистки является вторичный глинозем, который, в отличие от первичного, содержит в своем составе фтор и другие примеси, поступающие с газами электролизного производства. Вторичный глинозем после системы сухой газоочистки поступает обратно в корпус для питания ванн, как показано на рисунке 6.
Основные требования к свойствам металлургического глинозема, обусловленные влиянием на процесс электролиза, представлены в таблице 3 [32]. Однако не всегда глиноземы отвечают этим требованиям. Металлургические глиноземы принято разделять на «песчаный», «мучнистый» и «недопроколенный» («слабопрокаленный») типы. Однако, границы свойств этих типов глиноземов достаточно расплывчаты. Обычно глинозем с большим содержанием «-фазы, фракции минус 45 мкм, малой удельной поверхностью (БЭТ-поверхность) и большим временем истечения; относится к мучнистому типу. Песчаный: глинозем, как правило, отвечает требованиям к свойствам, приведенным в таблице 3. Глинозем с промежуточными свойствами относится к слабопрокаленному типу. В общем случае, импортные глиноземы, как правило, относятся к песчаному типу, а глиноземы СНГ - к слабопрокаленному, а по содержанию мелкой фракции -к мучнистому [33]. В таблице 4 дана краткая характеристика типов глинозема по Барриллону [34], а в таблице 5 приведено сравнение некоторых свойств рядового и слабопрокаленного отечественных глиноземов [35].
Любой металлургический глинозем имеет в своем составе целый набор различных модификаций: а, у, % У, J7, 5» к, /3, ву р, - АІ2О3. Подробная характеристика этих промежуточных фаз приводится в [36]. В таблице 6 представлены данные [37] по фазовому составу и удельной поверхности некоторых металлургических глиноземов. Сопоставляя данные по составу глинозема и величины БЭТ-поверхности из таблицы 6, можно заметить, что увеличение содержания ОЕ-АЬОз приводит к снижению БЭТ-поверхности, а увеличение содержания 7 А1г03 к ее повышению. Однако надо отметить, что для одних и тех же значений БЭТ-поверхности, содержание "уАЬОз может варьироваться в достаточно широких пределах, что зависит от содержания о-А120з и других модификаций глинозема. Влияние остальных модификаций на величину БЭТ-поверхности сложно проследить из-за малого их количества.
Исследование процесса адсорбции влаги на металлургических глиноземах в лабораторных условиях
Исследование поглощения влаги металлургическими глиноземами проводилось гравиметрическим методом на установке, схема которой представлена на рисунке 20 [63, 64]. Установка состоит из цилиндрической стеклянной емкости (7), герметично закрывающейся деревянной крышкой (3). В крышке предусмотрено отверстие для резиновой пробки (4), имеющей маленькое отверстие для нити (2), на которой подвешена пластмассовая чашечка (5) с образцом глинозема (6).
Необходимая относительная влажность воздуха создавалась с помощью насыщенных растворов различных солей (9), которые в зависимости от температуры обеспечивают заданное давление паров воды [9, 65]. Это
свойство солей широко используется при производстве адсорбентов для проверки их адсорбционной способности эксикаторным методом [9]. Контроль относительной влажности осуществлялся гигрометром: (10), который помещался в емкость (7). Температура эксперимента специально не регулировалась и определялась температурой, установившейся в лаборатории, которая составляла в течение всего периода исследования "-18 С. Установленные с помощью определенных растворов солей уровни относительной влажности не изменялись в течение всех экспериментов.
Эксперименты проводились в интервале относительной влажности от 12 до 85 %, при этом справочные данные по давлениям паров воды над соответствующими растворами солей для температуры 20 С варьировались от -0,5 до -2 кПа. Используя данные по давлению насыщенных паров воды [66] при температуре 20 С, определяли величины относительных давлений паров воды для каждой соли, которые соответствовали уровням относительной влажности воздуха.
Образец глинозема за нить подвешивался к аналитическим весам (1), показания которых снимались с помощью видеокамеры (I) и; видеомагнитофона (II). В последствии записанные данные обрабатывались и заносились в компьютер. Обозначение и некоторые свойства исследуемых глиноземов приведены в таблице 8.
Образцы глиноземов перед каждым экспериментом предварительно готовились прогреванием в электропечи в течение 5 часов при температуре 150 С. Навеска глинозема составляла 1,5 г. В электропечь помещались два бюкса с образцами глинозема одной партии. Один образец после охлаждения в эксикаторе поступал на эксперимент, а второй использовался для определения остаточного (исходного) уровня влаги по стандартной методике [67], Абсолютная погрешность анализа составляет 0,04 %мас для массовой доли влаги от 0,2 до 0,6 %мас и 0,06 %мас - для массовой доли влаги от 0,6 до 2,0 %мас. Количество влаги в подготовленных образцах варьировалось от 0,4 до 0,7 %мас.
Подготовленный образец глинозема после взвешивания помещался в емкость с определенной влажностью, что занимало от 5 до 10 секунд, и в течение 8 часов снимались кинетические кривые. После этого образец глинозема продолжал находиться в емкости до полной стабилизации массы. В зависимости от влажности воздуха процесс насыщения образца глинозема влагой занимал от нескольких часов до 3-х суток. Все опыты дублировались, демонстрируя хорошую воспроизводимость.
Суммарная ошибка эксперимента складывается из погрешности измерения величины адсорбции и определения исходного уровня влаги в глиноземе, с учетом точности используемых для измерения приборов [68]. В таблице 9 представлены результаты расчета максимальной ошибки эксперимента для различных глиноземов и относительной влажности. Как видно из таблицы, точность эксперимента возрастает с повышением относительной влажности. Видно также, что наибольший вклад в суммарную ошибку вносят погрешности измерения величины адсорбции и относительной влажности. Надо отметить, что при расчете ошибки эксперимента используется максимальная абсолютная погрешность измерения величины адсорбции, в то время как в большинстве случаев абсолютная погрешность варьировалась в интервале от ± 0,04 до ±0,1 %мас, и ошибка в этом случае значительно меньше. Относительно вклада в суммарную ошибку эксперимента погрешности измерения относительной влажности, надо отметить, что изменение относительной влажности на 2 %, особенно при низкой относительной влажности, не окажет существенного влияния на изотерму адсорбции. На рисунке 21 представлены изотермы адсорбции, из которых видно, что уровень влаги на различных глиноземах может отличаться в 2 раза. Данные изотермы соответствуют второму типу по классификации Брунауэра [15]. Форма изотерм аналогична полученным в работе [61] с резким изгибом при относительной влажности примерно 70 %. Глинозем в работе [61] имел БЭТ-поверхность 73,1 м /г и по величинам поглощения влаги изотермы для данного глинозема близки к изотерме глинозема №1 в данной работе, который имеет БЭТ-поверхность 67 м /г. Глинозем №4 выпадает из общей тенденции при относительной влажности 85 %.
При попытках описать изотермы адсорбции, представленные на рисунке 21, известными уравнениями, было выявлено, что в пределах относительной влажности воздуха 70 % поглощение влаги металлургическими глиноземами удовлетворительно описывается уравнением Брунауэра, Эмметта и Теллера (5).
Как известно, линейность изотерм в координатах уравнения (7) является обязательным условием при доказательстве правомерности применения теории полимолекулярной адсорбции. На рисунке 22 приведены изотермы адсорбции влаги в координатах уравнения (7). Как видно изотермы адсорбции влаги металлургическими глиноземами до относительной влажности 70 % достаточно точно описываются уравнением БЭТ. В литературе [8, 9, 12, 18] применение данного уравнения для пористых адсорбентов ограничивается областью относительных давлений от 0,05 0,1 до 0,3 0,5, поскольку далее наряду с полимолекулярной адсорбцией начинает протекать капиллярная конденсация. Однако данное исследование указывает на то, что в случае металлургических глиноземов до относительной влажности воздуха 70 % протекает преимущественно полимолекулярная адсорбция, а свыше 70 % наступает капиллярная конденсация, о чем свидетельствует резкий подъем на изотерме адсорбции (см. рисунок 21)
Исследование поглощения фторсоединений глиноземом, находящимся на криолит-глиноземной корке электролизеров
Промышленные эксперименты заключались в исследовании динамики изменения концентрации фтора в верхнем слое глинозема, находящегося на криолит-глиноземной корке, которое проводилось для первичного и вторичного глиноземов на промышленных электролизерах Содерберга, обрабатываемых по потоку, то есть питание ванн глиноземом на этих ваннах осуществляется с использованием напольно-транспортных средств при периодическом разрушении корки [75, 76].
Пробы глинозема отбирались с верха глиноземной засыпки, как показано на рисунке 35 (точка 1). Максимальное время отбора проб определялось временем между обработками по потоку, принятым в данных корпусах, и составило для первичного глинозема 8 часов, а для вторичного глинозема 4 часа. Последовательность отбора проб была следующей: первая проба отбиралась непосредственно сразу после обработки по потоку, затем, в течение первого часа, пробы отбирались через 30 минут, и далее через каждый час.
Кроме того, чтобы определить начальную концентрацию фтора в глиноземе, отбирались пробы глинозема из рукава питающей машины.
Содержание фтора в отобранных образцах определялось фото колориметрическим методом [77]. Абсолютная погрешность анализа составляет 0,156 % для диапазона значений массовой доли фтора от 0,2 до 2,6 % и 0,287 % для диапазона значений от 2,6 до 4 %.
На ваннах, где производился отбор проб, в течение эксперимента строго соблюдалисіт следующие условия: 1. Глинозем оставался не тронутым рабочими на стороне, где производился отбор проб, с тем, чтобы исключить его перемешивание; 2. Фторид алюминия или не подавался вообще, или подавался на другую сторону ванны, с тем, чтобы исключить его попадание в пробы в чистом виде; 3. Не производилась подсыпка свежего глинозема на данную сторону. На рисунках 36 и 37 показана динамика содержания фтора в верхнем слое глиноземной засыпки электролизеров для первичного и вторичного глиноземов, соответственно. Из рисунков видно, что концентрация фтора в верхнем слое глиноземной засыпки для первичного глинозема во время подачи его на ванну увеличивается в среднем до 0,2 %мас , а для вторичного - до 0,5 %. В дальнейшем, даже спустя 7 часов концентрация фтора практически не изменяется. Как видно из рисунков, наблюдаются существенные колебания в содержании фтора, что в основном объясняется погрешностью анализа на фтор. Кроме того, неравномерность распределения фтора в глиноземе во время загрузки может быть вызвана частичным экранированием поверхности электролита плавающими кусками обрушенной корки.
Отбор проб первичного глинозема сверху (точка 1 на рисунке 35) и снизу (точка 2 на рисунке 35) глиноземной засыпки, сделанный на других ваннах спустя четыре часа после загрузки глинозема, показал, что содержание фтора является примерно одинаковым по высоте глиноземной засыпки и составляет от 0,1 до 0,2 %мас. Во вторичном глиноземе, находящимся в верхнем слое глиноземной засыпки, содержание фтора спустя четыре часа на различных ваннах находилось в интервале от 0,5 до 0,7 %мас. Отбор проб вторичного глинозема из нижнего слоя осуществить не удалось вследствие высокой текучести этого глинозема.
Более высокое содержание фтора в верхнем слое вторичного глинозема, по сравнению с верхним слоем первичного глинозема, связано, видимо, с десорбцией фтора из нижних слоев с более высокой температурой и его поглощением в верхних слоях, как на это указывалось в работе [72]. Как уже отмечалось, содержание фтора во вторичном глиноземе значительно снижается при нагревании его до 500 С и выше [72-74].
На основании полученных результатов можно сделать вывод о том, что пары электролита не проходят через криолит-глиноземную корку, которая образуется практически сразу при загрузке в электролит глинозема [78], а поступают в организованный газоотсос, при условии, что в корке отсутствуют трещины и неплотности. Следовательно, при прочих равных условиях, потери фторсолей будут меньше на ваннах с более редкой обработкой ванн.
Полученные результаты противоречат данным [71], согласно которым концентрация фтора в верхнем слое глиноземной засыпки непрерывно увеличивается и после 12 часов достигает 0,6 0,8 %мас. Сложно сказать однозначно, что именно повлияло на получение противоположных результатов в работе [71] по сравнению с данным исследованием. Одной из возможных причин, может быть то, что отбор проб в работе [71] осуществлялся вблизи неплотности корки и пары фторсолей, минуя криолит-глиноземную корку, поступали в глиноземную засыпку.
