Введение
Глава 1. Постановка задач исследования 7

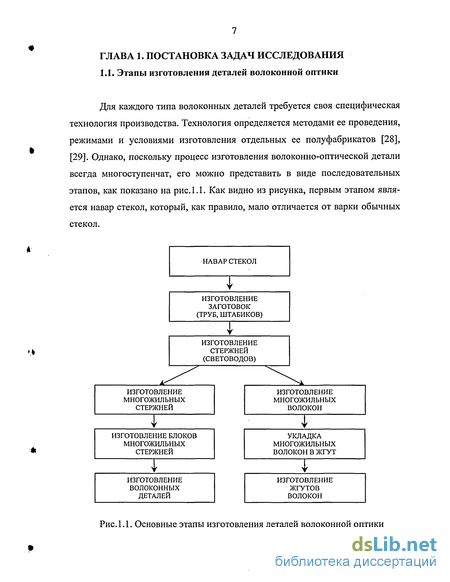

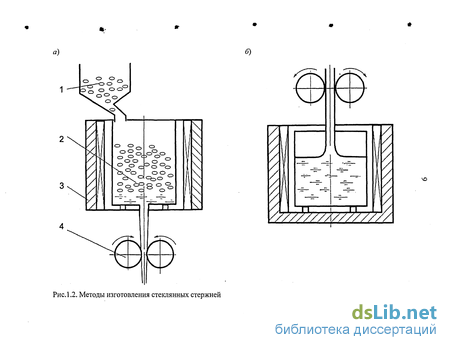

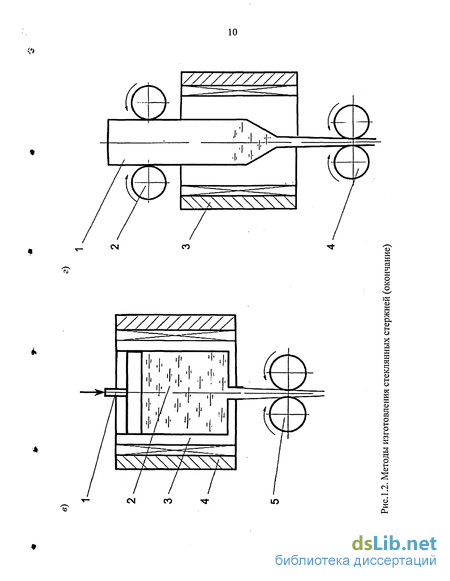

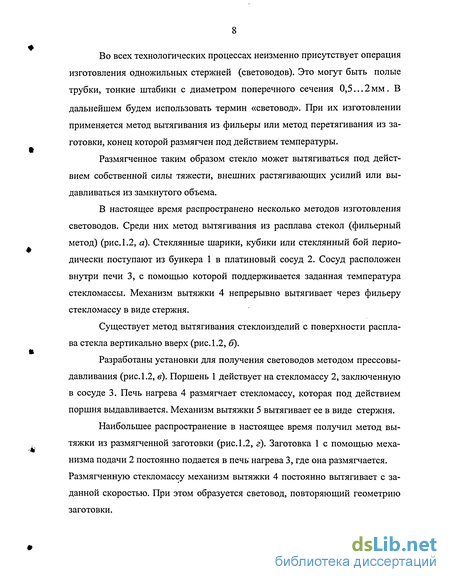

1.1. Этапы изготовления деталей волоконной оптики 7
1.2. Требования, предъявляемые к качеству геометрии световодов . 11

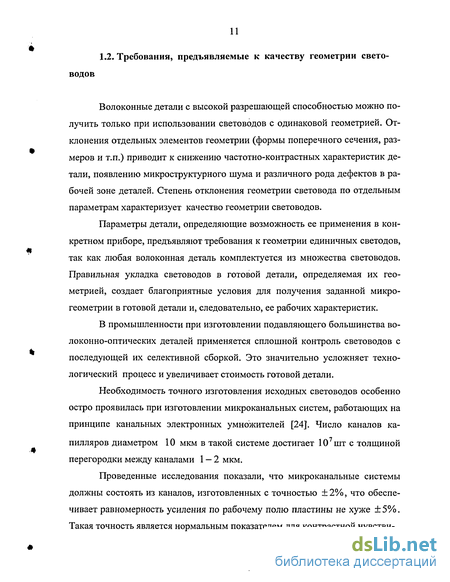

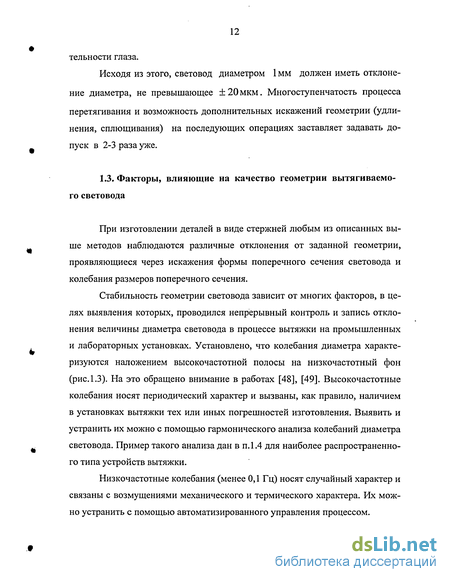

1.3 Факторы, влияющие на качество геометрии вытягиваемого световода 12
1.4. Классификация устройств вытяжки 14
1.5. Обзор работ по механики деформирования стекломассы 26
1.6. Задачи исследований 30
Глава 2. Математические модели зоны формирования световода 32
2.1. Уравнение неразрывности 33
2.2. Уравнения равновесия 35
2.3. Физические уравнения 41
2.4. Модель одномерного потока 43
Глава 3. Определение условий стабильного протекания процесса вытяжки 47
3.1. Стекломасса - вязкая жидкость 47
3.2. Стекломасса - вязкоупругая жидкость (модель Максвелла) 52
3.3. Стекломасса - упруговязкое тело 53
3.4. Основные результаты третьей главы 56
Глава 4. Оценка чувствительности процесса к изменению технологических параметров 57
4.1. Стационарные конфигурации зоны формирования световода 57
4.1.1. Стационарные конфигурации для модели вязкой жидкости с постоянной вязкостью 57
4.1.2. Стационарные конфигурации для модели вязкой жидкости с переменной вязкостью 70
4.1.3. Стационарные конфигурации для модели вязкоупругой жидкости 74
4.2. Условия существования процесса вытяжки 80
4.3. Уравнения возмущений 82
4.3.1. Уравнения возмущений для вязкой жидкости 83
4.3.2. Уравнения возмущений для различных конфигураций зоны формирования 89
4.4. Оценка чувствительности зоны формирования к изменению вязкости 92
4.5. Оценка чувствительности зоны формирования к изменению скорости 100
4.6. Оценка чувствительности зоны формирования к изменению усилия вытягивания 104
4.7. Основные результаты четвертой главы 106
Глава 5. Оценка механических возмущений, передаваемых в зону формирования световода 109
5.1. Расчетная модель 110
5.2. Исследование свободных поперечных колебаний световода 111
5.3. Исследование вынужденных колебаний световода 119
5.4. Возмущение скорости вытягивания световода 126
5.5. Основные результаты пятой главы 131
Глава 6. Переходные процессы в системе «зона формирования световода - установка вытяжки» 133
6.1. Динамическая и математическая модели установки вытяжки 134
6.2. Переходные процессы в инерционной установке вытяжки 138
6.3. Переходные процессы в малоинерционной установке вытяжки . 142
6.4. Переходные процессы в зоне формирования световода 144
6.4.1. Зона формирования - апериодическое звено (и > 1) 149
6.4.2. Зона формирования - колебательное звено (п < 1) 159
6.5. Оценка времени переходного процесса 164
6.6. Основные результаты шестой главы 168
Глава 7. Экспериментальные модели процесса вытяжки 169
7.1. Управляющие факторы 170
7.2. Выбор уравнения регрессии 172
7.3. План многофакторного эксперимента. Расчет коэффициентов уравнения регрессии 172
7.4. Оценка значимости коэффициентов уравнения регрессии 174
7.5. Проверка адекватности выбранной модели 176
7.5.1. Проверка гипотезы об использовании в уравнении регрессии членов высших порядков 176
7.5.2. Проверка гипотезы о линейности модели 177
7.6. Нормирование управляющих факторов 178
7.7. Поиск оптимальных значений управляющих факторов 181
7.7.1. Метод крутого восхождения 181
7.7.2. Планирование второго порядка 183
7.8. Экспериментальные модели и их анализ 185
7.9. Основные результаты седьмой главы 194
Глава 8. Установки вытяжки для автоматизированного производства световодов 195
Заключение 211
Приложения 215
Литература 229
- Обзор работ по механики деформирования стекломассы
- Модель одномерного потока
- Стекломасса - упруговязкое тело
- Уравнения возмущений для различных конфигураций зоны формирования
Введение к работе

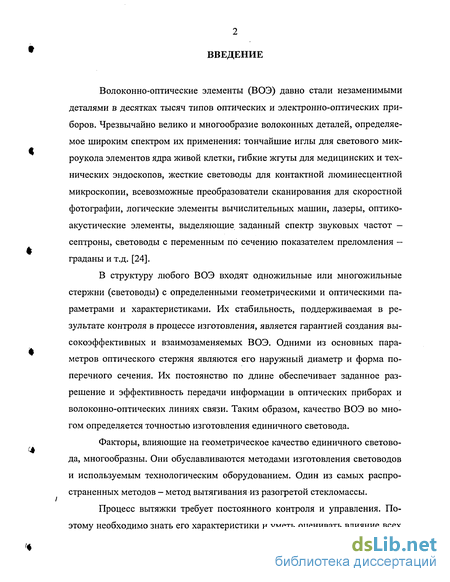

Волоконно-оптические элементы (ВОЭ) давно стали незаменимыми деталями в десятках тысяч типов оптических и электронно-оптических приборов. Чрезвычайно велико и многообразие волоконных деталей, определяемое широким спектром их применения: тончайшие иглы для светового микроукола элементов ядра живой клетки, гибкие жгуты для медицинских и технических эндоскопов, жесткие световоды для контактной люминесцентной микроскопии, всевозможные преобразователи сканирования для скоростной фотографии, логические элементы вычислительных машин, лазеры, оптико-акустические элементы, выделяющие заданный спектр звуковых частот — септроны, световоды с переменным по сечению показателем преломления — граданы и т.д. [24].
В структуру любого ВОЭ входят одножильные или многожильные стержни (световоды) с определенными геометрическими и оптическими параметрами и характеристиками. Их стабильность, поддерживаемая в результате контроля в процессе изготовления, является гарантией создания высокоэффективных и взаимозаменяемых ВОЭ. Одними из основных параметров оптического стержня являются его наружный диаметр и форма поперечного сечения. Их постоянство по длине обеспечивает заданное разрешение и эффективность передачи информации в оптических приборах и волоконно-оптических линиях связи. Таким образом, качество ВОЭ во многом определяется точностью изготовления единичного световода.
Факторы, влияющие на геометрическое качество единичного световода, многообразны. Они обуславливаются методами изготовления световодов и используемым технологическим оборудованием. Один из самых распространенных методов - метод вытягивания из разогретой стекломассы.
Процесс вытяжки требует постоянного контроля и управления. Поэтому необходимо знать его характеристики и уметь оценивать влияние всех значимых факторов на качество вытягиваемого световода. Прежде всего, это касается основных технологических параметров: температуры разогрева стекломассы, скорости подачи стекла в зону нагрева, скорости и усилия вытяжки световода.
Выбор критериев управления является ответственным этапом, поскольку тем самым определяется структура управляющей системы в целом.
Для технологического процесса вытяжки световодов можно использовать системы управления по возмущению и по отклонению.

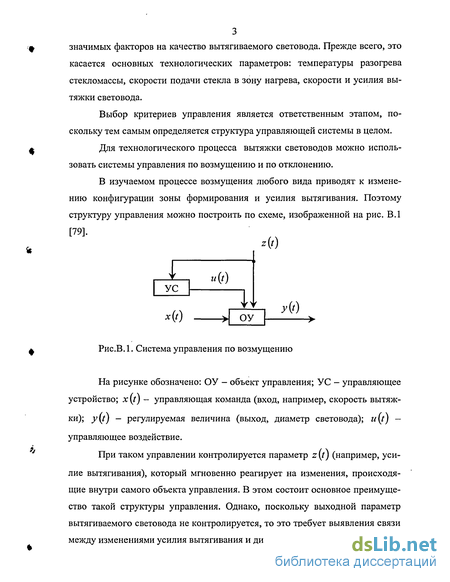

В изучаемом процессе возмущения любого вида приводят к изменению конфигурации зоны формирования и усилия вытягивания. Поэтому структуру управления можно построить по схеме, изображенной на рис. В.1 Ь
На рисунке обозначено: ОУ - объект управления; УС - управляющее устройство; x(t) - управляющая команда (вход, например, скорость вытяжки); y(t) - регулируемая величина (выход, диаметр световода); u{t) -управляющее воздействие.
При таком управлении контролируется параметр z (/) (например, усилие вытягивания), который мгновенно реагирует на изменения, происходящие внутри самого объекта управления. В этом состоит основное преимущество такой структуры управления. Однако, поскольку выходной параметр вытягиваемого световода не контролируется, то это требует выявления связи между изменениями усилия вытягивания и диаметра световода. Структура управления по отклонению изображена на рис.В.2.

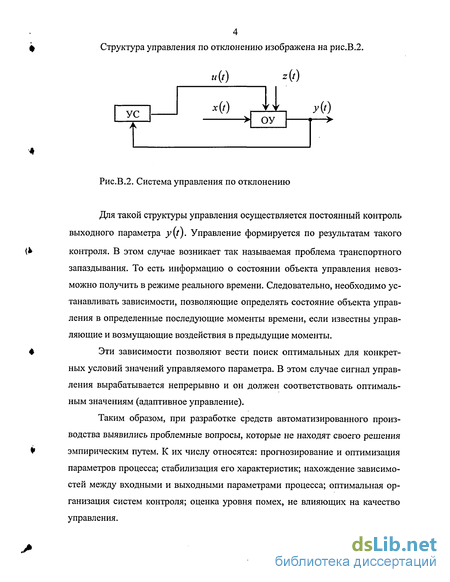

Для такой структуры управления осуществляется постоянный контроль выходного параметра у it). Управление формируется по результатам такого контроля. В этом случае возникает так называемая проблема транспортного запаздывания. То есть информацию о состоянии объекта управления невозможно получить в режиме реального времени. Следовательно, необходимо устанавливать зависимости, позволяющие определять состояние объекта управления в определенные последующие моменты времени, если известны управляющие и возмущающие воздействия в предыдущие моменты.
Эти зависимости позволяют вести поиск оптимальных для конкретных условий значений управляемого параметра. В этом случае сигнал управления вырабатывается непрерывно и он должен соответствовать оптимальным значениям (адаптивное управление).
Таким образом, при разработке средств автоматизированного производства выявились проблемные вопросы, которые не находят своего решения эмпирическим путем. К их числу относятся: прогнозирование и оптимизация параметров процесса; стабилизация его характеристик; нахождение зависимостей между входными и выходными параметрами процесса; оптимальная организация систем контроля; оценка уровня помех, не влияющих на качество управления.
\ Это объясняется сложностью процессов, происходящих при формооб разовании световода. Кроме того, характеристики объекта управления определяются как процессами, происходящими в зоне формирования, так и параметрами устройств, осуществляющих вытяжку световодов.
Решение возникающих проблем и соответственно принятие решений при проектировании технологических комплексов, то есть выбор схем управ- щ ления, средств измерений, исполнительных устройств, расчет настроек регу ляторов, оценка качества систем управления в условиях неопределенности возможно на основе создания математических моделей адекватно описывающих технологический процесс.
Итак, к началу работ, результаты которых представлены в диссертации, существовала потребность в развитии теоретических основ, по- д зволяющих разработать на научной основе автоматизированное производст во световодов.

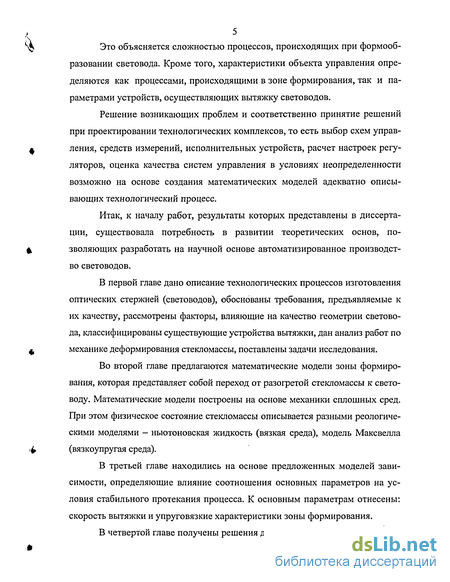

В первой главе дано описание технологических процессов изготовления оптических стержней (световодов), обоснованы требования, предъявляемые к их качеству, рассмотрены факторы, влияющие на качество геометрии световода, классифицированы существующие устройства вытяжки, дан анализ работ по ф механике деформирования стекломассы, поставлены задачи исследования.
Во второй главе предлагаются математические модели зоны формирования, которая представляет собой переход от разогретой стекломассы к световоду. Математические модели построены на основе механики сплошных сред. При этом физическое состояние стекломассы описывается разными реологическими моделями - ньютоновская жидкость (вязкая среда), модель Максвелла Ь (вязкоупругая среда).
В третьей главе находились на основе предложенных моделей зависимости, определяющие влияние соотношения основных параметров на условия стабильного протекания процесса. К основным параметрам отнесены: скорость вытяжки и упруговязкие характеристики зоны формирования.
В четвертой главе получены решения для установившегося режима.
Они определяют конфигурацию зоны формирования и соответственно изменение скорости и вязкости. Это позволило определить соотношение между вязкостными, инерционными и поверхностными силами, при котором процесс физически реализуем.
Получены уравнения возмущений, позволяющие дать оценку статических свойств объекта управления, определяющих чувствительность зоны формирования к возмущениям технологических параметров.

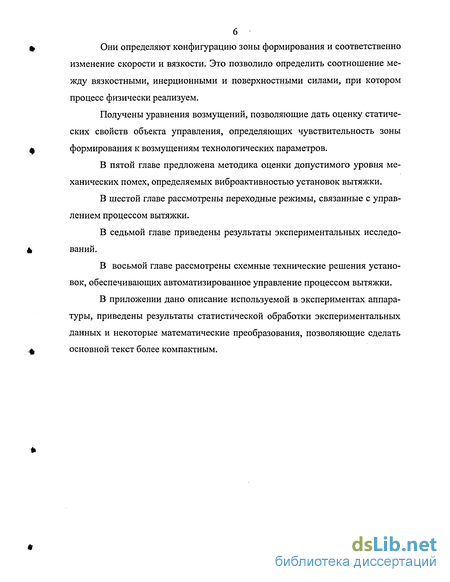

В пятой главе предложена методика оценки допустимого уровня механических помех, определяемых виброактивностью установок вытяжки.
