Введение к работе

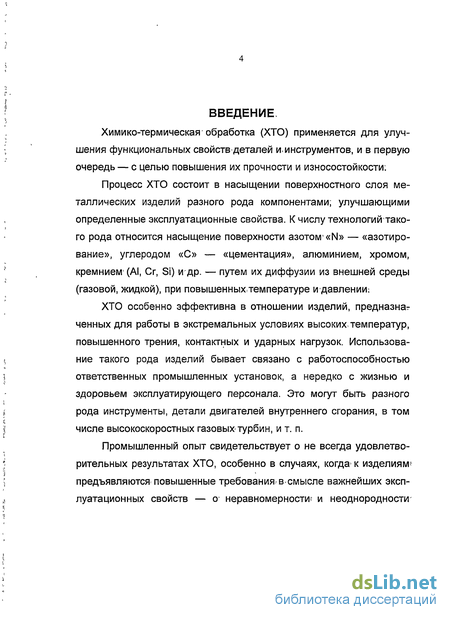

Химико-термическая обработка (ХТО) применяется для улучшения функциональных свойств деталей и.инструментов, и в первую очередь — с целью повышения их прочности и износостойкости.
Процесс ХТО состоит в насыщении поверхностного слоя металлических изделий разного рода компонентами; улучшающими определенные эксплуатационные свойства. К числу технологий тако-го рода относится насыщение поверхности азотом'«N» — «азотирование», углеродом «С» — «цементация», алюминием, хромом, кремнием* (АІ, Cr, Si) идр. — путем их диффузии из внешней среды (газовой, жидкой), при повышенныхтемпературе и давлении:
ХТО особенно эффективна в отношении изделий, предназнат ченных для работы в экстремальных условиях высоких*температур, повышенного трения, контактных и ударных нагрузок. Использование такого рода изделий бывает связано с работоспособностью ответственных промышленных установок, а нередко с жизнью и здоровьем эксплуатирующего персонала. Это могут быть разного рода инструменты, детали двигателей внутреннего сгорания, в том числе высокоскоростных газовых турбин, и т. п.
Промышленный опыт свидетельствует о не всегда удовлетворительных результатах ХТО, особенно в случаях, когда* к изделиям-предъявляются повышенные требованиям-смысле важнейших эксплуатационных свойств — о неравномерности и неоднородности

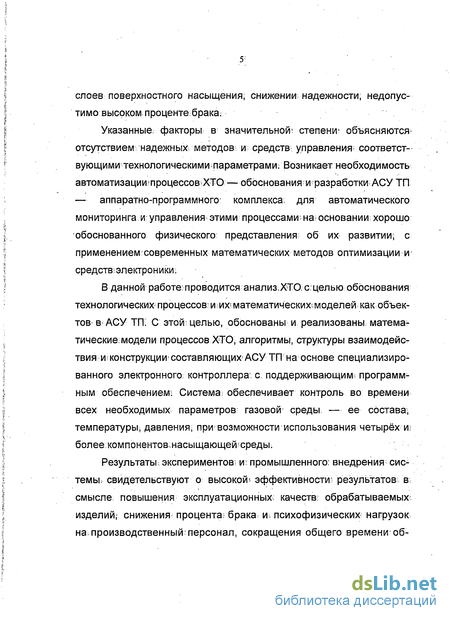

5:'
слоев поверхностного насыщения: снижении надежности, недопустимо высоком процентебрака.
Указанные^ факторы в; значительной^ степени* объясняются^ отсутствиемгнадежных методов: и средств: управления: соответствующими технологическими параметрами: Возникает необходимость автоматизации'процессов ХТО—обоснования w разработки АСУ ТП — аппаратно-программного' комплекса; для автоматического мониторинга и управления этими процессами: на-основании; хорошо обоснованного физического: представления об их развитии; с применением:современных математических методов оптимизации и средств:Электроники;
В данной работе:проводится анализ ХТ0с:целью обоснования технологических процессов: и их? математических^моделей как объектов в АСУ ТП. С этой целью, обоснованы и реализованы математические: модели процессов ХТО, алгоритмы, структуры взаимодействия и? конструкции* составляющих АСУ ТП на основе специализированного электронного; контроллера: с. поддерживающим; программным обеспечением- Система: обеспечивает контроль во времени всех необходимых параметров газовой среды — ее состава, температуры, давления; при возможности использования четырёх и> болеекомпонентовнасыщающейсреды.
Результаты: экспериментов? и: промышленного: внедрения сис-темьъ свидетельствуют о высокой? эффективности^ результатові в; смысле: повышения эксплуатационных; качеств; обрабатываемых-изделий; снижения процента; брака и< психофизических нагрузок на.производственный-персонал, сокращения общего времени об-
работки, что и указывает на актуальность проводимых исследований.

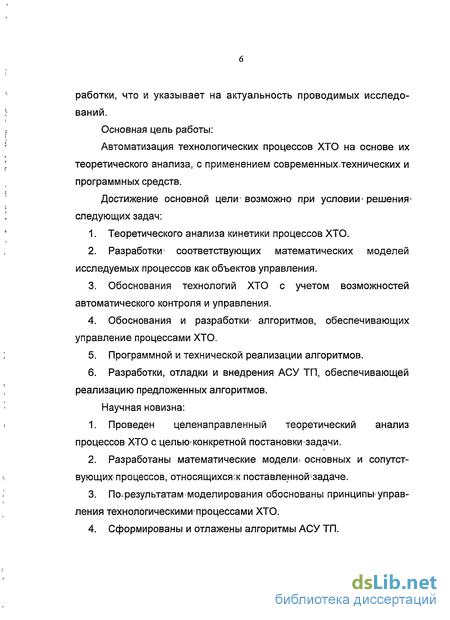

Основная цель работы:
Автоматизация технологических процессов ХТО на основе их теоретического анализа, с применением современных^технических и программных средств.
Достижение основной цели'возможно при условии'решения-следующих задач:
Теоретического анализа кинетики процессов ХТО.
Разработки' соответствующих математических моделей исследуемых процессов как объектов управления.
Обоснования технологий ХТО с учетом возможностей автоматического контроля и управления.
Обоснования и разработки* алгоритмов, обеспечивающих управление процессами ХТО.
Программной и технической реализации алгоритмов.
Разработки, отладки и внедрения АСУ ТП, обеспечивающей реализацию предложенных алгоритмов.
Научная новизна:
Проведен целенаправленный теоретический анализ процессов ХТО с целью«конкретной постановки задачи.
Разработаны математические модели і основных и сопутствующих'процессов, относящихся^ поставленной-задаче.
Пофезультатам моделирования обоснованы принципыуправ-ления технологическими процессами ХТО.
Сформированы и отлажены алгоритмы АСУ ТП.

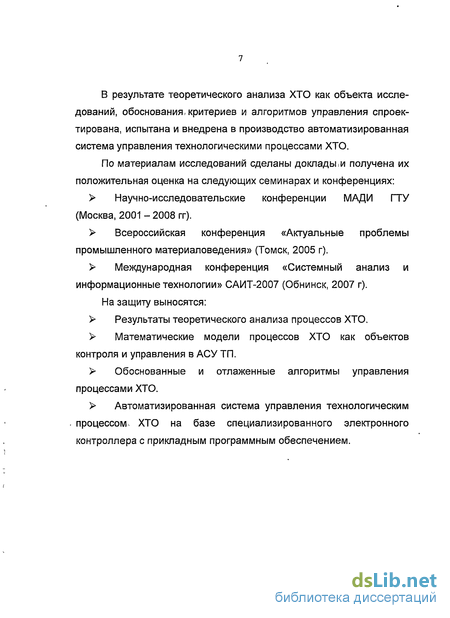

В результате теоретического анализа ХТО как объекта исследований, обоснования, критериев и алгоритмов управления спроектирована, испытана и внедрена в производство автоматизированная система управления технологическими процессами ХТО.
По материалам исследований сделаны доклады,и получена их положительная оценка на следующих семинарах и конференциях:
Научно-исследовательские конференции МАДИ ГТУ (Москва, 2001 - 2008 гг).
Всероссийская конференция «Актуальные проблемы промышленного материаловедения» (Томск, 2005 г).
Международная конференция «Системный анализ и информационные технологии» САИТ-2007 (Обнинск, 2007 г).
На защиту выносятся:
Результаты теоретического анализа процессов ХТО.
Математические модели процессов ХТО как объектов контроля и управления в АСУ ТП.
Обоснованные и отлаженные алгоритмы управления процессами ХТО.
Автоматизированная система управления технологическим процессомk ХТО на базе специализированного электронного контроллера с прикладным программным обеспечением.

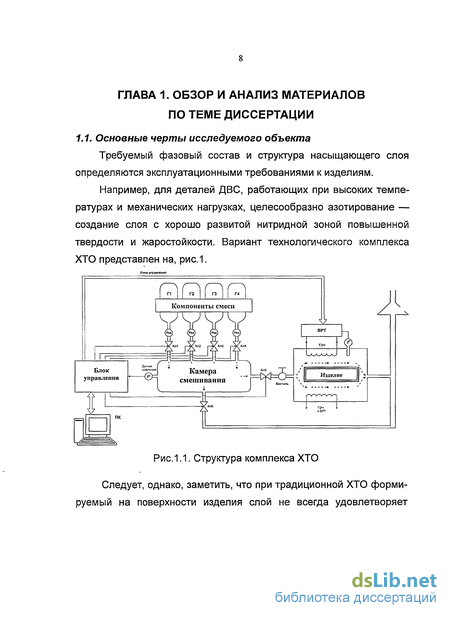

Основные черты исследуемого объекта
Требуемый фазовый состав и структура насыщающего слоя определяются эксплуатационными требованиями к изделиям.
Например, для деталей ДВС, работающих при высоких температурах и механических нагрузках, целесообразно азотирование — создание слоя с хорошо развитой нитриднои зоной повышенной твердости и жаростойкости. Вариант технологического комплекса ХТО представлен на, рис.1.
Следует, однако, заметить, что при традиционной ХТО формируемый на поверхности изделия слой не всегда удовлетворяет условиям эксплуатации: он может быть плотным, но хрупким, непрочным с точки зрения скалывания и др.
Недостатков такого рода удается- избежать обоснованной организацией ХТО в автоматизированной установке, с некоторым усложнением технологии, но с несравненно более высоким качеством результатов.

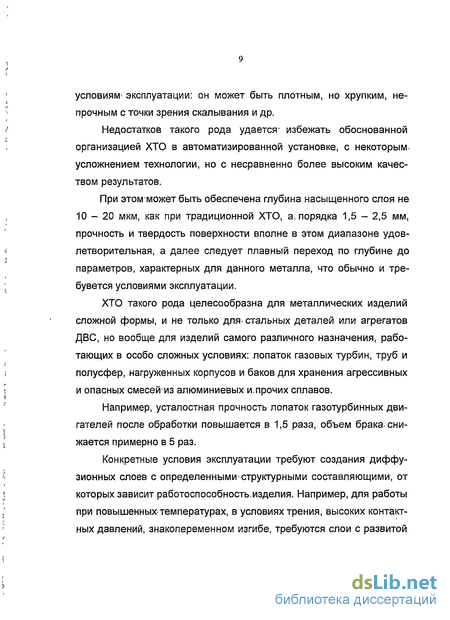

При этомможет быть обеспечена глубина насыщенного слоя не 10-20 мкм, как при традиционной ХТО, а. порядка 1,5 - 2,5 мм, прочность и твердость поверхности вполне в этом диапазоне удовлетворительная, а далее следует плавный переход по глубине до параметров, характерных для данного металла, что обычно и тре-бувется условиями эксплуатации.
ХТО такого рода целесообразна для металлических изделий сложной формы, и не только для-стальных деталей или агрегатов ДВС, но вообще для изделий самого различного назначения, работающих в особо сложных условиях: лопаток газовых турбин, труб и полусфер, нагруженных корпусов и баков для хранения агрессивных и опасных смесейиз алюминиевых и.прочих сплавов.
Например, усталостная прочность лопаток газотурбинных двигателей после обработки повышается в 1,5 раза, объем брака, снижается примерно в 5 раз.
Конкретные условия эксплуатации требуют создания диффузионных слоев с определенными структурными составляющими, от которых зависит работоспособность.изделия. Например, для работы при повышенных температурах, в условиях трения, высоких контактных давлений, знакопеременном изгибе, требуются слои с развитой зоной внутреннего азотирования, с определенным, распределением концентрации азота и упрочняющих фаз.
Процессы ХТО как объекты управления определяются большим количеством взаимосвязанных параметров, измерение, и контроль которых не просты и вообще далеко не всегда возможны.
Поиск эффективных технологических режимов потребовал обширного объема лабораторных и промышленных исследований для обоснования алгоритмов и параметров обработки в связи с широкой номенклатурой марок сплавов и технологического оборудования.

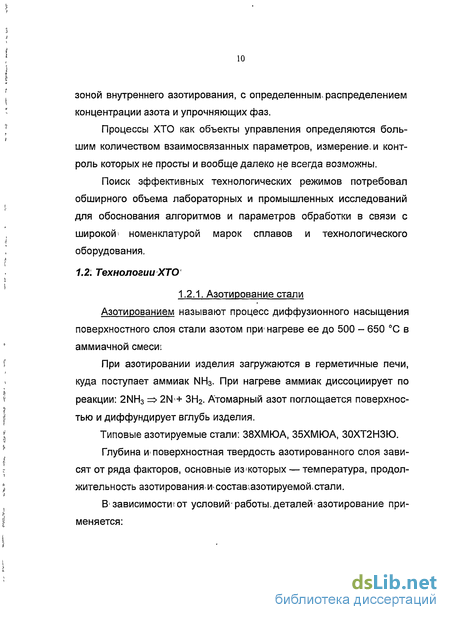

Азотированием называют процесс диффузионного насыщения поверхностного слоя стали азотом при1 нагреве ее до 500 - 650 С в аммиачной смесиі При азотировании изделия загружаются в герметичные печи, куда поступает аммиак NH3. При нагреве аммиак диссоциирует по реакции: 2NH3 = 2N + ЗН2. Атомарный азот поглощается поверхностью и диффундирует вглубь изделия.
Типовые азотируемые стали: 38ХМЮА, 35ХМЮА, 30ХТ2НЗЮ. Глубина и- поверхностная твердость азотированного слоя зависят от ряда факторов, основные из которых — температура, продолжительность азотированияи состав;азотируемой стали. В1 зависимости? от условий-работы, деталей азотирование применяется: для повышения поверхностной твердости и:износостойкости; для улучшениям коррозионной стойкости (антикоррозионное; азотирование).
В первом случае процесс проводят при температуре; 500 -560 С в; течение; 24 — 90 часов; так как скорость азотирования; составляет 0,01 мм/Ч: Содержание азота; в; поверхностном; слое составляет 10- 12%, толщина слоя (h) 0,3 - 0,6 мм. На; поверхности получают твердость около 1000 HV. Охлаждение проводится в потоке аммиака.
Азотирование повышает твердость поверхностного слоя детали; его. износостойкость, предел выносливости и сопротивление; коррозии в атмосфере; воде; паре и т. д. Твердость азотированного слоясталишыше, чем цементованного: и сохраняется; при нагреве до-высоких температур (450 - 550: С), тогда; как твердость цементованного слоя, имеющего мартенситную структуру, сохраняется только до 200 - 225С.

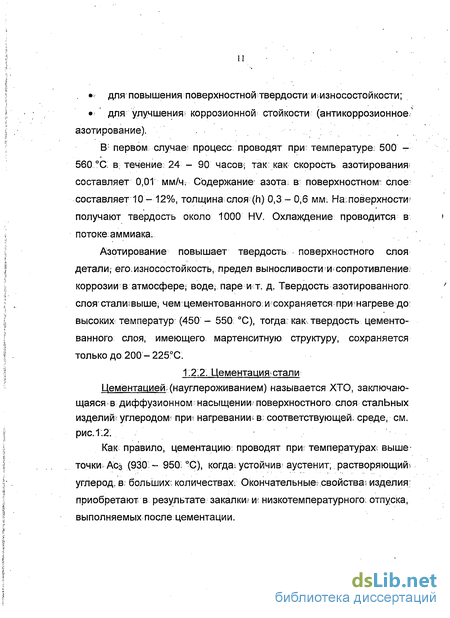

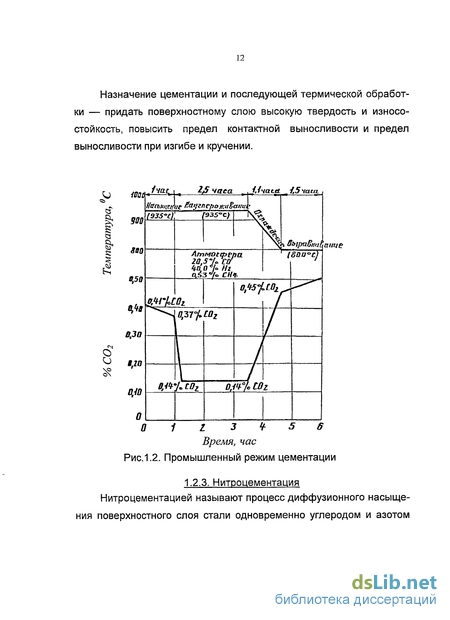

Цементацией: (науглероживанием) называется ХТО, заключающаяся в диффузионном насыщении5 поверхностного слоя сталЬных изделий; углеродом? приї нагревании; в; соответствующей, среде, см. рис.1:2:
Как правило, цементацию проводят при: температурах; выше точки; Асз (930 - 9501 С), когда устойчив аустенит, растворяющий углерод, в; больших; количествах; Окончательные; свойства изделия; приобретают в результате закалки? и; низкотемпературного: отпуска, выполняемых после цементации.
Обоснование модели объекта
В число: основных звеньев; структурьь AGY ТП-процесса ХТОї входит математическая модель объекта; связывающая? температуру;давление и состав газовой среды с распределением; концентрации компонента (азота, углерода и (Т. п:), получаемой поверхностном слое изделия в результате обработки: ГПрий постановке задачш обычно предполагается, что концентрация компонента, равнаягпо; величине: заданному- потенциалу атмосферы, устанавливается на: поверхности металла в- течение; сравнительно короткого временного: интервала:
Решается задача определения кинетики концентрации; в поверхностных слоях изделия: Математическое моделирование основано назаконе Фика; согласно которому количество вещества; диффундирующего в единицу времени через единицу площади, пропорционально градиенту концентрации этого вещества. Основу модели диффузии составляет уравнение: д{х,т) &(-,: п\дЄ\. п щеіВ(х,т,Є) — коэффициентдиффузиткомпонента; Є(х,т) — концентрациям компонента в точке х в момент г при« соответствующих начальных;и граничныхусловиях. Граничные условия 1-го рода: С(0, т) = С?(О, г), (2.2) где С(0, т) — концентрация на поверхности в точке х, С(0, т), — потенциал насыщающей атмосферы (предполагается, что поверхностная концентрация остается равной потенциалу среды).
С граничными условиями 1-го рода (2.2) решается задача реставрационного насыщения при начальных условиях, описывающих начальное распределение концентрации компонента в слое: С(х, 0) = 0 + (Сп - С -е , (2.3) где Соо— концентрация компонента в объеме металла, Сп— концентрация на поверхности металла, а — показатель экспоненты.
Таким образом, задача сводится к решению уравнения (2.1) при начальном условии (2.3) и граничных условиях вида: С(0, т) = С0 = const, (2.4) С(со,т)= С(оо)= const. (2.5) Модель наглядна, дает удовлетворительное аналитическое решение, однако имеет существенный недостаток: коэффициент диффузии и концентрация на поверхности изделия предполагаются постоянными в течение всего процесса, что делает ее малопригодной для многоступенчатых технологических режимов и многофазных систем.
Граничное условие 2-го рода: D(j)dc r) = _j{Tl (26) дт где J(T) — поток диффузии компонента через границу газ-металл из активной среды через поверхность вглубь металла. Решения уравнения (2.1) для значений времени 1, 2, 3, и L32 _J - СЮ / A часов приведены на рис.2.1. С, вес % 0,9 0,6 0,3 300 600 х, мкм
Рис.2.1. Результаты моделирования: Распределение концентрации компонента в стали
Модели с граничным условием 2-го рода, в которых поток является явной функцией времени, используются в АСУ ТП сравнительно редко, так как трудно экспериментально оценить кинетику изменения потока во время хода процесса.
Например, при газовом азотировании поток азота может быть в принципе определен по среднему привесу образца, отнесенному к времени процесса и площади образца, однако полученное таким образом значение является интегральной характеристикой процес 34 са, и судить по ней о величине потока в каждый конкретный момент времени невозможно. 2.2. Многоэтапные технологии При расчете двухзонных технологических режимов цементации на первом этапе используется модель диффузионного насыщения при постоянном потенциале углерода в атмосфере, с граничным условием 1-го рода типа (2). На 1-м этапе модель имеет вид: ( ( х Y С(х,т)=Са l-erf —р= ,0 х ю, (2.7) где erf(z) — функция ошибок Гаусса. На втором этапе насыщения («выдержка») предполагается, что углерод дополнительно не поступает, его количество, поглощенное на первом этапе цементации, диффундирует в сталь. При этом граничные условия для уравнения (2.1) приобретают, таким образом, вид:
Подсистемы технического обеспечения
Подсистемы технического обеспечения
Функционирование комплекса — поэтапное, для каждого этапа характерен определенный набор параметров ХТО, основные из которых — время обработки, количество, пропорция составляющих смешивания, температура, давление. Разработанный под руководством автора управляющий контроллер реализован на современной элементной базе и соответствует следующим общим техническим требованиям: 1. Параметры входной информации: Датчик давления в камере смешивания — аналоговый, выход по напряжению (0-10 В), собственный стабилизированный источник питания. Двунаправленный интерфейс для связи аппаратно-программного блока управления с ПК. 2. Параметры выходной информации: 16-разрядная параллельная шина управления высокоточным регулятором температуры (ВРТ). Формат управляющего слова: двоично-десятичный код. 3. Элементная база: Допускается использование как отечественной, так и импортной (импортные компоненты должны быть в свободной продаже на территории РФ). 4. Помехоустойчивость: Гальваническая развязка цифровой и силовой частей. 5. Требования к интерфейсу «Контроллер - компьютер»: Надежная связь с ПК, стандартный интерфейс, стабильные протоколы обмена данными, постоянный контроль ошибок. 6. Требования к программному обеспечению (ПО):
Функционирование под ОС семейства Windows 95/98/NT/XP.
Возможность использования компилятора приемлемого языка высокого уровня (Visual Studio, Delphi и т. п.), равно как и ассемблера выбранного МК. Возможность аварийной остановки комплекса. Структура управляющего комплекса показана на рис.3.1.
Аналоговый сигнал с датчика давления преобразуется аналого-цифровым преобразователем (АЦП) в цифровой код, который далее подается на микропроцессорный контроллер (МК). МК связан с высокоточным регулятором температуры (ВРТ) и с блоком управления клапанами (БУК).
Связь МК с персональным компьютером (ПК) осуществляется через интерфейс USB (Universal Serial Bus), отличительные черты которого: высокая надежность — контроль ошибок и восстановление на уровне протокола, отпадает необходимость в собственном протоколе обмена (что потребовалось бы в случае RS-232). динамическое подключение и переконфигурирование периферийных устройств; пропускная способность (до нескольких Мбайт/с), достаточная для работы в режиме реального времени; поддержка изохронной и асинхронной передачи данных; контроль ошибок и восстановление на уровне протокола; идентификация неисправных устройств; 3.2. Функциональный состав Принципиальная схема блока управления дана на рис.3.2, общий вид электронной платы — рис.3.3, 3.4.
АЦП, используемый в схеме контроллера, подключается к МК посредством интерфейса SPI. Параллельный код с регистров сдвига поступает через шинные формирователи на ВРТ, управляющее слово имеет формат 16-разрядного двоично-десятичного кода.
Так как к интерфейсу подключены два периферийных устройства (АЦП и регистр сдвига), то необходимо осуществлять выбор, с каким устройством будет работать МК. Выходной порт микроконтроллера используется для подачи управляющих сигналов на исполнительную схему (блок управления клапанами).
Основные составляющие электронного блока управления (контроллер микропроцессорный «ATMEL» 89C5131A-TL, разъемы, и др.) представлены на рис.3.4. Схема.имеет собственное (отдельное) питание +5В. С разъема Х4 приходят сигналы управления клапанами. (CLAP1 - CLAP6). Схема имеет гальваническую развязку от схемы логического блока с МК, изображенной на рис.3.2. Гальваническая развязка реализована на оптронах. Работа, схемы (на примере открытия/закрытия одного клапана CL1).
Когда на входе CLAP1 появляется напряжение высокого логического уровня, открывается диод в оптроне VT1 и он начинает излучать свет в базу пары Дарлингтона. Транзисторы в оптроне открываются и начинают пропускать ток в базу транзистора VT2, что в свою очередь открывает транзистор VT2, и на его эмиттере появляется положительное напряжение.
Эмиттер транзистора VT2 подключен к управляющему* катоду тринистора VD7, включенному последовательно с катушкой-электромагнитного клапана CL1. Тринистор отпирается, что приводит к открытию клапана. Если на вход CLAP1 подается логический 0, то транзисторы в оптроне VT1 закроются, закроется VT2, что приведет к закрытию тринистора VD7 и клапана CL1.
Организация интерфейса
В АЦП последовательного приближения, выходная величина может быть считана в виде последовательного кода прямо с компаратора или регистра последовательного приближения (РПП). На рис.3.6 представлена функциональная схема такого интерфейса (а) и временные диаграммы его работы (б).
Выбор МК, АЦП и элементов интерфейса
В качестве: управляющего МК выбран микропроцессор Atmel: AT89G5131A-L, см. рис.4.1, исходя из следующих соображении: Процессор с достаточным быстродействием, недорогой, но, с широкоизвестным ядром 8051, имеющий 6 конечных точек. Возможность программирования не по SPI, а «напрямую», по каналу USB. Возможность программирования на языках; высокого уровня. Наличие бесплатного ассемблера, компилятора языка-G, программатора драйверов для Windows/Linux. Доступность аппаратных средств отладки (отладочная плата)
Отличительные особенности микропроцессора: Ядро 80С52Х2: Максимальная частота ядра 48 МГц в режиме х1, 24МГц — в режиме х2, двойной указатель данных Полнодуплексный усовершенствованный УАПП, три 16-разрядных таймера-счетчика; 256 байт сверхоперативнойпамяти. 32 кБ встроенной флэш-памяти; программируемой через USB или УАПП. 4 кБ ЭСППЗУ, в том числе 3 кБ для загрузки сектораи 1 кБ— для хранения данных. . Встроенное расширенное ОЗУ: 1024 Б. Встроенная схема контроля питания (POR/PFD) для наблюдения за уровнем внутреннего напряжения питания.
Полноскоростной модуль USB с генерацией прерывания по завершении передачи. Конечная точка 0 для управления передачей: 32-байтный буфер FIFO. 6 программируемых конечных точек входного или выходного направления, с поточной, прерывающейся или изохронной передачами. пятиканальный программируемый счетный массив (РСА) с 16-разрядным счетчиком, быстродействующим выходом, режимами захват/сравнение, ШИМ и функцией сторожевого таймера. Программируемый аппаратный сторожевой таймер: период переполнения от 50 мс до 6 сек при 4 МГц.
Интерфейс прерывания от клавиатуры на порте Р1 (8 разрядов). TWI (двухпроводной интерфейс): 400 кбит/с. Интерфейс SPI (режим ведущий/подчиненный). 34 линии ввода-вывода. 4 выхода для непосредственного управления светодиодами, с программируемыми источниками тока.
Система прерываний 4 уровнями приоритетов (11 источников). Режимы холостого хода (Idle) и выключения (Power-down). Встроенный генератор 0...32 МГц с аналоговой схемой ФАПЧ для синтеза частоты 48 МГц.
Содержит полноскоростной C/Se-модуль, совместимый с техническими требованиями версий USB 1.1 и 2.0. Интегрирует USB-трансиверы со стабилизатором напряжения 3,3 В и процессор последовательного интерфейса {SIE) с цифровой схемой ФАПЧ для синтеза частоты 48 МГц. Содержит логику определения USB-события (сброс и приостановка/возобновление), а также буферы FIFO, поддерживающие принудительное управление конечной точкой (ЕРО) и до 6 универсальными конечными точками при минимальном программном описании. Поддерживает функции Atmel 80С52, отличается расширением объема флэш-памяти до 32 кБ, внутреннего ОЗУ до 256 Б, четырехуровневой системой прерываний, двумя 16-разр. таймерами-счетчиками (Т0/Т1), полнодуплексным УАПП и встроенным генератором.
Кроме того, AT89C5131A-L содержит встроенное расширенное ОЗУ размером 1024 Б, двойной указатель данных, 16-разрядный реверсивный таймер (72), программируемый счетный массив (РСА), до 4 программируемых источников тока для управления светодиодами, программируемый аппаратный сторожевой таймер и схему сброса при подаче питания. Имеет два программно выбираемых режима для снижения потребляемой мощности.
В режиме холостого хода (idle) работа ЦПУ приостанавливается, но таймеры, последовательные порты и система прерываний остаются в работе. В режиме выключения (power-down) сохраняется содержимое ОЗУ, останавливается синхронизация периферийных устройств, но микроконтроллер сохраняет возможность запуска через событие USB или по внешнему прерыванию.
В качестве АЦП выбран 8-канальный 12-разрядный АЦП МАХ1270 фирмы MAXIM. Выбор обусловлен интерфейсом связи с МК, разрешающей способностью (12-разрядный АЦП имеет разрешающую способность 1/4096, или 0,0245% от полной шкалы, или -72,2 дБ, что при точности датчика давления ±1%, обеспечивает достаточный запас по точности измерений).
Многоканальность АЦП позволяет в дальнейшем расширить функциональность контроллера (присоединение дополнительных датчиков).
Отличительные особенности АЦП: Однополярное питание + 5 В. 4 программно- конфигурируемых диапазона входных сигна- лов: МАХ1270: от 0 до + 10 В, от 0 до + 5 В, 10 В, 5 В, МАХ1271: от 0 до + VREF, от 0 до + VREF/2, ± VREFj ± VREF/2. 8 входных аналоговых каналов. Скорость дискретизации 110 тыс. выборок/с. Два режима пониженного энергопотребления. Работа с встроенным или с внешним тактовым генератором. Интегральные схемы МАХ1270/МАХ1271 являются много диапазонными 12-разрядными системами сбора данных (DAS), имеющими однополярное питание + 5 В, воспринимающими вход ные аналоговые сигналы, которые могут иметь уровни выше нап ряжения шины питания и ниже уровня шины корпуса. Данные ИС имеют 8 аналоговых входных канала, которые имеют функцию независимого программирования для работы с диапазонами входных сигналов из ряда: 10 В, 5 В, от 0 до +10 В, от 0 до +5 В (MAXJ270); от 0 до +VREF, от 0 до +VREF/2, ±VREF, ±VREF/2 (МАХ1271).
