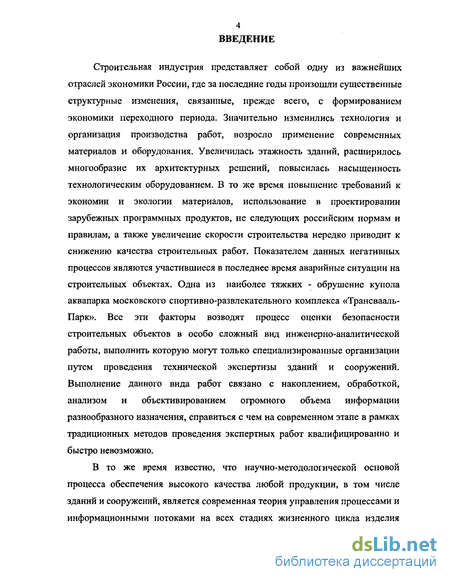

Введение к работе
Строительная индустрия представляет собой одну из важнейших отраслей экономики России, где за последние годы произошли существенные структурные изменения, связанные, прежде всего, с формированием экономики переходного периода. Значительно изменились технология и организация производства работ, возросло применение современных материалов и оборудования. Увеличилась этажность зданий, расширилось многообразие их архитектурных решений, повысилась насыщенность технологическим оборудованием. В то же время повышение требований к экономии и экологии материалов, использование в проектировании зарубежных программных продуктов, не следующих российским нормам и правилам, а также увеличение скорости строительства нередко приводит к снижению качества строительных работ. Показателем данных негативных процессов являются участившиеся в последнее время аварийные ситуации на строительных объектах. Одна из наиболее тяжких - обрушение купола аквапарка московского спортивно-развлекательного комплекса «Трансвааль-Парк». Все эти факторы возводят процесс оценки безопасности строительных объектов в особо сложный вид инженерно-аналитической работы, выполнить которую могут только специализированные организации путем проведения технической экспертизы зданий и сооружений. Выполнение данного вида работ связано с накоплением, обработкой, анализом и объективированием огромного объема информации разнообразного назначения, справиться с чем на современном этапе в рамках традиционных методов проведения экспертных работ квалифицированно и быстро невозможно.
В то же время известно, что научно-методологической основой процесса обеспечения высокого качества любой продукции, в том числе зданий и сооружений, является современная теория управления процессами и информационными потоками на всех стадиях жизненного цикла изделия
(ЖЦИ). Согласно этой теории системотехническим средством повышения качества и конкурентоспособности наукоемкой продукции являются CALS-технологии (Continuous Acquisition and Life cycle Support - непрерывная информационная поддержка поставок и жизненного цикла), успешно используемые последние два десятилетия в мировой практике авиационной, судостроительной, автомобилестроительной и других отраслях промышленности. Путем рассмотрения строительных объектов как изделий, обладающих своим собственным жизненным циклом (ЖЦСО - жизненный цикл строительного объекта), опыт, накопленный в области CALS-технологий, может быть с успехом использован в строительной индустрии, в том числе и для проведения экспертного освидетельствования зданий и сооружений.
Многообразие процессов ЖЦСО, протекающих на всех стадиях, от маркетинговых исследований до утилизации здания (рис. 1), и необходимость их интенсификации требуют активного информационного
Источники, методы и средства проектиродания иулраЬления
4=Ф
Архив документами на строительный объект
Р» Р>
а а а и
а а а п
Утилизация

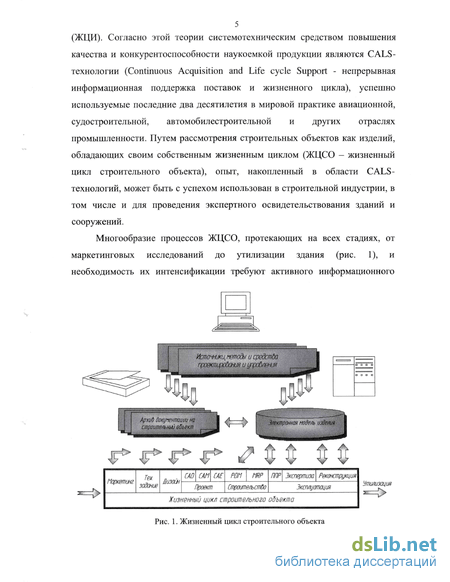

Рис. 1. Жизненный цикл строительного объекта
взаимодействия различных строительных организаций, вследствие чего фактически и формируется территориально распределенное виртуальное предприятие (ВП). С ростом числа участников ВП растет объем используемой и передаваемой информации, образующей единое информационное поле (ЕИП).

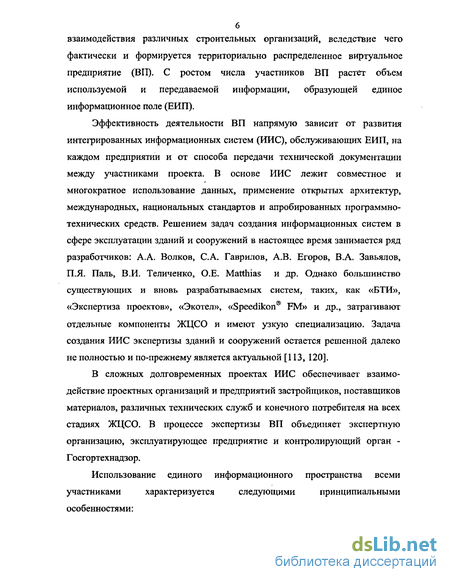

Эффективность деятельности ВП напрямую зависит от развития интегрированных информационных систем (ИИС), обслуживающих ЕИП, на каждом предприятии и от способа передачи технической документации между участниками проекта. В основе ИИС лежит совместное и многократное использование данных, применение открытых архитектур, международных, национальных стандартов и апробированных программно-технических средств. Решением задач создания информационных систем в сфере эксплуатации зданий и сооружений в настоящее время занимается ряд разработчиков: А.А. Волков, С.А. Гаврилов, А.В. Егоров, В.А. Завьялов, П.Я, Паль, В.И. Теличенко, О.Е. Matthias и др. Однако большинство существующих и вновь разрабатываемых систем, таких, как «БТИ», «Экспертиза проектов», «Экотел», «Speedikon FM» и др., затрагивают отдельные компоненты ЖЦСО и имеют узкую специализацию. Задача создания ИИС экспертизы зданий и сооружений остается решенной далеко не полностью и по-прежнему является актуальной [113, 120].
В сложных долговременных проектах ИИС обеспечивает взаимодействие проектных организаций и предприятий застройщиков, поставщиков материалов, различных технических служб и конечного потребителя на всех стадиях ЖЦСО. В процессе экспертизы ВП объединяет экспертную организацию, эксплуатирующее предприятие и контролирующий орган -Госгортехнадзор.
Использование единого информационного пространства всеми
участниками характеризуется следующими принципиальными
особенностями:

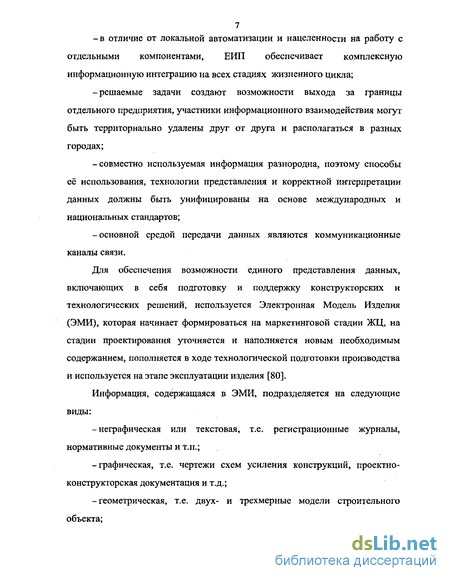

7 - в отличие от локальной автоматизации и нацеленности на работу с
отдельными компонентами, ЕИП обеспечивает комплексную
информационную интеграцию на всех стадиях жизненного цикла;
-решаемые задачи создают возможности выхода за границы отдельного предприятия, участники информационного взаимодействия могут быть территориально удалены друг от друга и располагаться в разных городах;
-совместно используемая информация разнородна, поэтому способы её использования, технологии представления и корректной интерпретации данных должны быть унифицированы на основе международных и национальных стандартов;
-основной средой передачи данных являются коммуникационные каналы связи.
Для обеспечения возможности единого представления данных, включающих в себя подготовку и поддержку конструкторских и технологических решений, используется Электронная Модель Изделия (ЭМИ), которая начинает формироваться на маркетинговой стадии ЖЦ, на стадии проектирования уточняется и наполняется новым необходимым содержанием, пополняется в ходе технологической подготовки производства и используется на этапе эксплуатации изделия [80].
Информация, содержащаяся в ЭМИ, подразделяется на следующие виды:
-неграфическая или текстовая, т.е. регистрационные журналы, нормативные документы и т.п.;
-графическая, т.е. чертежи схем усиления конструкций, проектно-конструкторская документация и т.д.;
-геометрическая, т.е. двух- и трехмерные модели строительного объекта;
8 -расчетная, т.е. поверочные расчеты несущей способности
строительных конструкций объекта.

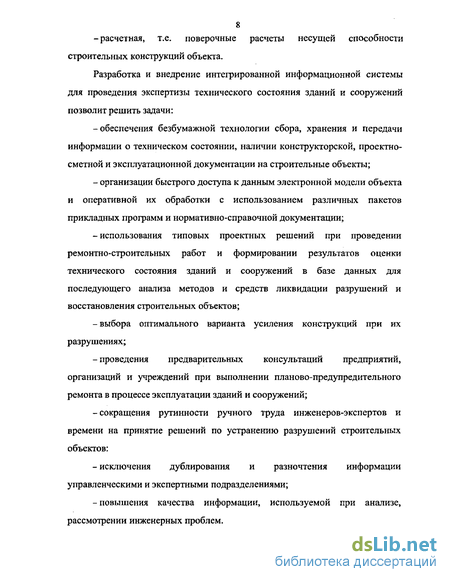

Разработка и внедрение интегрированной информационной системы для проведения экспертизы технического состояния зданий и сооружений позволит решить задачи:
-обеспечения безбумажной технологии сбора, хранения и передачи информации о техническом состоянии, наличии конструкторской, проектно-сметной и эксплуатационной документации на строительные объекты;
- организации быстрого доступа к данным электронной модели объекта
и оперативной их обработки с использованием различных пакетов
прикладных программ и нормативно-справочной документации;
-использования типовых проектных решений при проведении ремонтно-строительных работ и формировании результатов оценки технического состояния зданий и сооружений в базе данных для последующего анализа методов и средств ликвидации разрушений и восстановления строительных объектов;
-выбора оптимального варианта усиления конструкций при их разрушениях;
проведения предварительных консультаций предприятий, организаций и учреждений при выполнении планово-предупредительного ремонта в процессе эксплуатации зданий и сооружений;
сокращения рутинности ручного труда инженеров-экспертов и времени на принятие решений по устранению разрушений строительных объектов:
исключения дублирования и разночтения информации управленческими и экспертными подразделениями;
повышения качества информации, используемой при анализе, рассмотрении инженерных проблем.

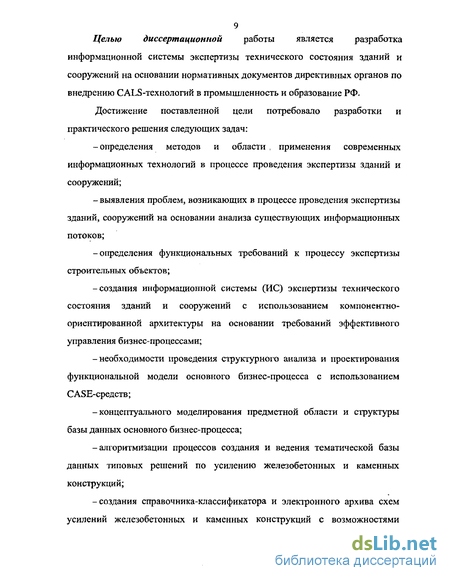

9 Целью диссертационной работы является разработка
информационной системы экспертизы технического состояния зданий и
сооружений на основании нормативных документов директивных органов по
внедрению CALS-технологий в промышленность и образование РФ-
Достижение поставленной цели потребовало разработки и практического решения следующих задач:
-определения методов и области применения современных информационных технологий в процессе проведения экспертизы зданий и сооружений;
-выявления проблем, возникающих в процессе проведения экспертизы зданий, сооружений на основании анализа существующих информационных потоков;
-определения функциональных требований к процессу экспертизы строительных объектов;
-создания информационной системы (ИС) экспертизы технического состояния зданий и сооружений с использованием компонентно-ориентированной архитектуры на основании требований эффективного управления бизнес-процессами;
-необходимости проведения структурного анализа и проектирования функциональной модели основного бизнес-процесса с использованием CASE-средств;
-концептуального моделирования предметной области и структуры базы данных основного бизнес-процесса;
-алгоритмизации процессов создания и ведения тематической базы данных типовых решений по усилению железобетонных и каменных конструкций;
-создания справочника-классификатора и электронного архива схем усилений железобетонных и каменных конструкций с возможностями
10 внедрения в эксплуатацию параметров ведения и использования данных
этого блока ИС.
Предметом исследования является информатизация процесса
экспертизы зданий и сооружений.
Научная новизна диссертационной работы состоит в следующем:
-использована ранее не применявшаяся методология CALS-
технологий для решения задач экспертизы технического состояния зданий и
сооружений;
-выявлен и классифицирован состав задач, решаемых при
информатизации процесса экспертизы зданий и сооружений, а именно:
. необходимость сбора и анализа данных об объекте экспертизы;
. определение фактического состояния обследуемого объекта с
фиксацией результатов;
. выполнение поверочного расчета;
. формирование заключения о техническом состоянии объекта
экспертизы;
определен состав и систематизированы источники и потоки информации между потребителем и экспертом;
разработана оригинальная модель управления процессом экспертизы зданий и сооружений на основании компонентно-ориентированного подхода к построению информационной системы;
проведено функциональное моделирование основного бизнес-процесса с использованием методологии SADT (Structured Analysis and Design Technique - технология структурного анализа и проектирования), создана древовидная структура взаимоувязанных функций;
разработаны и реализованы алгоритмы ведения и использования базы данных информационной системы экспертизы технического состояния зданий и сооружений на основании концептуальной модели.
Практическая значимость работы, выполненной во исполнение приказа Минобразования России №2674 от 12.07.2002г. «Об оценке технического состояния объектов образовательных учреждений» и «Положения об организации в РФ государственного технического учета и технической инвентаризации объектов государственной деятельности», утвержденного Постановлением Правительства РФ от 04.12.2000 года, а также фундаментальной НИР «Разработка теоретических основ алгоритмов и программ геометрии и графики для параллельных технологий проектирования» (ГР № 01970004538, Нижегородский государственный архитектурно-строительный университет) и хоздоговорных работ, состоит в том, что на основе предлагаемых подходов и алгоритмов разработана и введена в опытную эксплуатацию в Нижегородском управлении Госгортехнадзора России информационная система проведения экспертизы зданий и сооружений, которая позволяет:
автоматизировать работу эксперта в процессе проведения оценки технического состояния строительного объекта;
оперативно, на основании применения типовых схем усиления конструкций принимать решения по устранению дефектов, возникающих в процессе эксплуатации зданий и сооружений;
повысить качество и скорость исполнения проектно-конструкторской документации по технической экспертизе строительных объектов путем замены традиционного последовательного линейного подхода комплексом синхронных, перекрывающихся во времени операций;
- проводить автоматизированный статистический анализ наиболее
часто встречающихся дефектов и схем усиления конструкций с целью
пополнения электронного архива новыми методами устранения разрушений.
На защиту выносятся:
- архитектура информационной системы управления процессом
экспертизы зданий и сооружений;
состав и классификация задач основного бизнес-процесса на основании функциональной модели;
ER-модель базы данных для сбора исходной информации, хранения результатов экспертизы и формирования отчетов;
алгоритм создания и использования тематических баз данных, в которых определяются значимые для конкретной задачи экспертизы элементы и их характеристики.
Апробация работы. Основные результаты диссертационного исследования были доложены на Научно-технической конференции ННГАСУ «Архитектура и строительство - 2003» (Н.Новгород, 2003г.), IX нижегородской сессии молодых ученых (Дзержинск, 2004г.), международной научно-практической конференции «Актуальные проблемы строительного и дорожного комплексов» (Йошкар-Ола, 2004г.), второй международной (VII традиционной) научно-практической конференции молодых ученых, аспирантов и докторантов «Строительство - формирование среды жизнедеятельности» (Москва, 2004г.); на семинарах кафедры начертательной геометрии, машинной графики и теоретических основ САПР ННГАСУ, 2001-2004гг.
Публикации. По теме диссертационного исследования опубликовано десять работ [112-121].
Структура и объем работы. Диссертация состоит из введения, трех глав, выводов, списка использованной литературы и приложений общим объемом 166 страниц, в том числе 148 страниц основного текста, 49 рисунков, 7 таблиц. Список использованных литературных источников включает в себя 121 позицию.
