Введение к работе

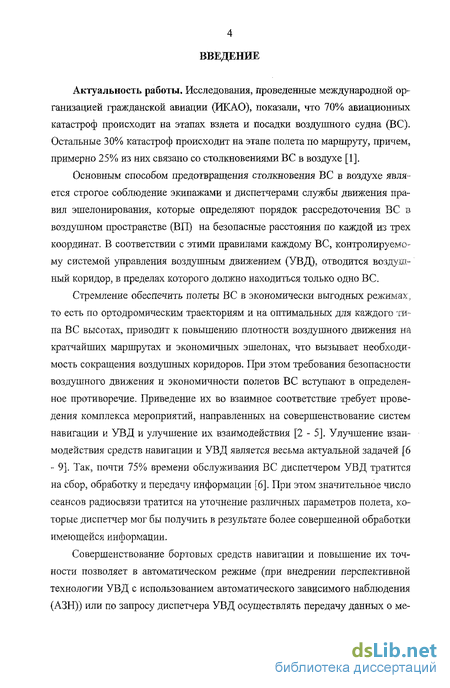

Актуальность работы. Исследования, проведенные международной организацией гражданской авиации (ИКАО), показали, что 70% авиационных катастроф происходит на этапах взлета и посадки воздушного судна (ВС). Остальные 30% катастроф происходит на этапе полета по маршруту, причем, примерно 25% из них связано со столкновениями ВС в воздухе [1].
Основным способом предотвращения столкновения ВС в воздухе является строгое соблюдение экипажами и диспетчерами службы движения правил эшелонирования, которые определяют порядок рассредоточения ВС в воздушном пространстве (ВП) на безопасные расстояния по каждой из трех координат. В соответствии с этими правилами каждому ВС, контролируемому системой управления воздушным движением (УВД), отводится воздушный коридор, в пределах которого должно находиться только одно ВС.
Стремление обеспечить полеты ВС в экономически выгодных режимах, то есть по ортодр омическим траекториям и на оптимальных для каждого типа ВС высотах, приводит к повышению плотности воздушного движения на кратчайших маршрутах и экономичных эшелонах, что вызывает необходимость сокращения воздушных коридоров. При этом требования безопасности воздушного движения и экономичности полетов ВС вступают в определенное противоречие. Приведение их во взаимное соответствие требует проведения комплекса мероприятий, направленных на совершенствование систем навигации и УВД и улучшение их взаимодействия [2 - 5]. Улучшение взаимодействия средств навигации и УВД является весьма актуальной задачей [6 - 9]. Так, почти 75% времени обслуживания ВС диспетчером УВД тратится на сбор, обработку и передачу информации [6]. При этом значительное число сеансов радиосвязи тратится на уточнение различных параметров полета, которые диспетчер мог бы получить в результате более совершенной обработки имеющейся информации.
Совершенствование бортовых средств навигации и повышение их точности позволяет в автоматическом режиме (при внедрении перспективной технологии УВД с использованием автоматического зависимого наблюдения (АЗН)) или по запросу диспетчера УВД осуществлять передачу данных о ме-
стоположении ВС либо об отклонении его действительного местоположения от текущего плана при пролете контрольных пунктов, что особенно актуально для построения автоматизированных систем оперативного УВД, включающего в себя процессы текущего планирования и управления по траектории текущего плана и управления с экстраполяцией [9].
Полет ВС по маршруту согласно [10] может рассматриваться как стационарный случайный процесс, характеристики которого зависят от навигационного оборудования ВС. При этом связь между среднеквадратическим отклонением (СКО) ВС от заданной траектории

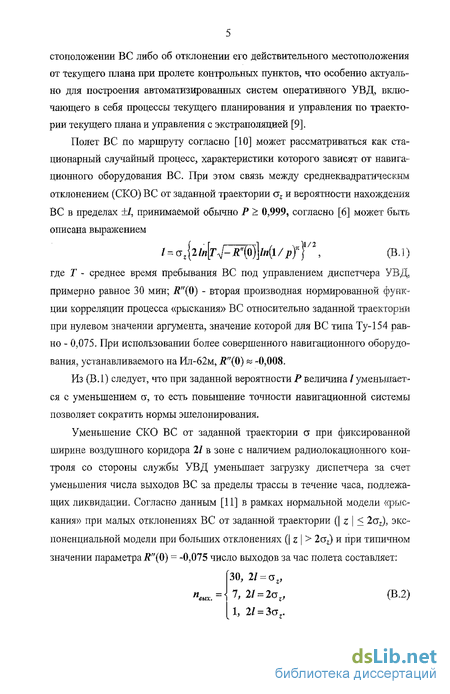

l=Gz{2ln[T^-R'!{Q)]ln(l/pf}l/\ (В.1)
где Т - среднее время пребывания ВС под управлением диспетчера УВД, примерно равное 30 мин; Д"(0) - вторая производная нормированной функции корреляции процесса «рыскания» ВС относительно заданной траектории при нулевом значении аргумента, значение которой для ВС типа Ту-154 равно - 0,075. При использовании более совершенного навигационного оборудования, устанавливаемого на Ил-62м, Д"(0) « -0,008.
Из (В.1) следует, что при заданной вероятностиР величина /уменьшается с уменьшением о, то есть повышение точности навигационной системы позволяет сократить нормы эшелонирования.
Уменьшение СКО ВС от заданной траектории а при фиксированной ширине воздушного коридора 21 в зоне с наличием радиолокационного контроля со стороны службы УВД уменьшает загрузку диспетчера за счет уменьшения числа выходов ВС за пределы трассы в течение часа, подлежащих ликвидации. Согласно данным [11] в рамках нормальной модели «рыскания» при малых отклонениях ВС от заданной траектории (| z \ < 2стг), экспоненциальной модели при больших отклонениях (| z | > 2ог) и при типичном значении параметра ff"(0) = -0,075 число выходов за час полета составляет:
30, 2/ = аг,
«виг.=і7, 2/ = 2аг, (В.2)
1, 2/ = Заг

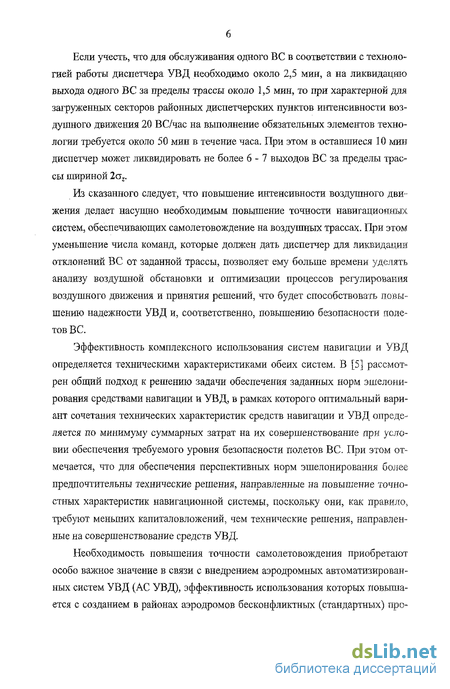

Если учесть, что для обслуживания одного ВС в соответствии с технологией работы диспетчера УВД необходимо около 2,5 мин, а на ликвидацию выхода одного ВС за пределы трассы около 1,5 мин, то при характерной для загруженных секторов районных диспетчерских пунктов интенсивности воздушного движения 20 ВС/час на выполнение обязательных элементов технологии требуется около 50 мин в течение часа. При этом в оставшиеся 10 мин диспетчер может ликвидировать не более 6-7 выходов ВС за пределы трассы шириной 2az.
Из сказанного следует, что повышение интенсивности воздушного движения делает насущно необходимым повышение точности навигационных, систем, обеспечивающих самолетовождение на воздушных трассах. При этом уменьшение числа команд, которые должен дать диспетчер для ликвидации отклонений ВС от заданной трассы, позволяет ему больше времени уделять анализу воздушной обстановки и оптимизации процессов регулирования воздушного движения и принятия решений, что будет способствовать повышению надежности УВД и, соответственно, повышению безопасности полетов ВС.
Эффективность комплексного использования систем навигации и УВД определяется техническими характеристиками обеих систем. В [5] рассмотрен общий подход к решению задачи обеспечения заданных норм эшелонирования средствами навигации и УВД, в рамках которого оптимальный вариант сочетания технических характеристик средств навигации и УВД определяется по минимуму суммарных затрат на их совершенствование при условии обеспечения требуемого уровня безопасности полетов ВС. При этом отмечается, что для обеспечения перспективных норм эшелонирования более предпочтительны технические решения, направленные на повышение точностных характеристик навигационной системы, поскольку они, как правило, требуют меньших капиталовложений, чем технические решения, направленные на совершенствование средств УВД.

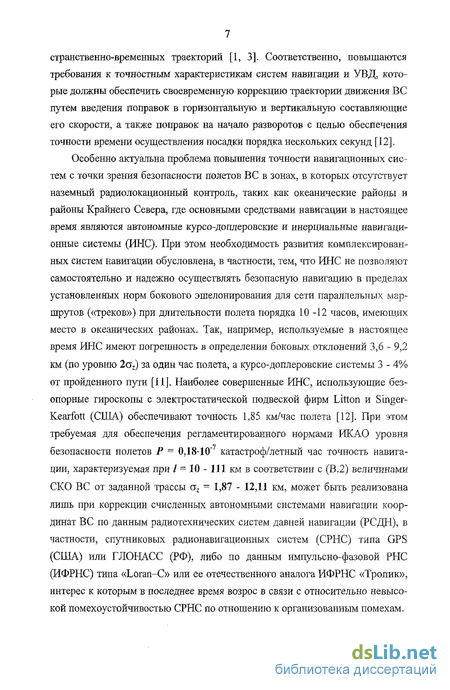

Необходимость повышения точности самолетовождения приобретают особо важное значение в связи с внедрением аэродромных автоматизированных систем УВД (АС УВД), эффективность использования которых повышается с созданием в районах аэродромов бесконфликтных (стандартных) про-
странственно-временных траекторий [1, 3]. Соответственно, повышаются требования к точностным характеристикам систем навигации и УВД, которые должны обеспечить своевременную коррекцию траектории движения ВС путем введения поправок в горизонтальную и вертикальную составляющие его скорости, а также поправок на начало разворотов с целью обеспечения точности времени осуществления посадки порядка нескольких секунд [12].
Особенно актуальна проблема повышения точности навигационных систем с точки зрения безопасности полетов ВС в зонах, в которых отсутствует наземный радиолокационный контроль, таких как океанические районы и районы Крайнего Севера, где основными средствами навигации в настоящее время являются автономные курсо-дошіеровские и инерциальные навигационные системы (ИНС). При этом необходимость развития комплексирован-ных систем навигации обусловлена, в частности, тем, что ИНС не позволяют самостоятельно и надежно осуществлять безопасную навигацию в пределах установленных норм бокового эшелонирования для сети параллельных маршрутов («треков») при длительности полета порядка 10-12 часов, имеющих место в океанических районах. Так, например, используемые в настоящее время ИНС имеют погрешность в определений боковых отклонений 3,6 - 9,2 км (по уровню 2аг) за один час полета, а курсо-доплеровские системы 3 - 4% от пройденного пути [11]. Наиболее совершенные ИНС, использующие безопорные гироскопы с электростатической подвеской фирм Litton и Singer-Kearfott (США) обеспечивают точность 1,85 км/час полета [12]. При этом требуемая для обеспечения регламентированного нормами ИКАО уровня безопасности полетов Р = 0,18-10" катастроф/летный час точность навигации, характеризуемая при / = 10 - 111 км в соответствии с (В.2) величинами СКО ВС от заданной трассы стг = 1,87 - 12,11 км, может быть реализована лишь при коррекции счисленных автономными системами навигации координат ВС по данным радиотехнических систем давней навигации (РСДН), в частности, спутниковых радионавигационных систем (СРНС) типа GPS (США) или ГЛОНАСС (РФ), либо по данным импульсно-фазовой РНС (ИФРНС) типа «Loran-C» или ее отечественного аналога ИФРНС «Тропик», интерес к которым в последнее время возрос в связи с относительно невысокой помехоустойчивостью СРНС по отношению к организованным помехам.

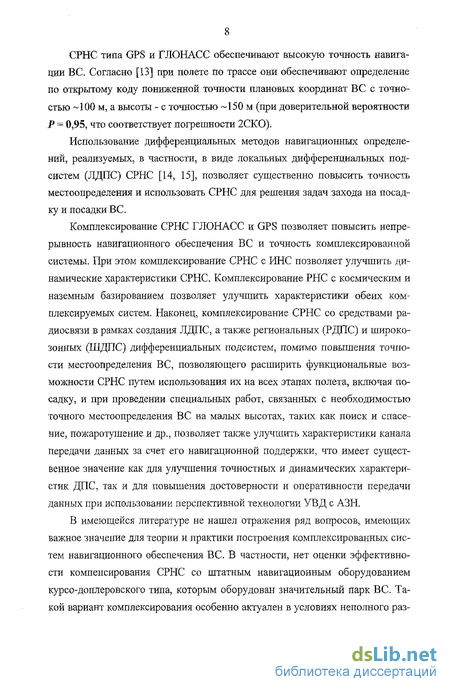

СРНС типа GPS и ГЛОНАСС обеспечивают высокую точность навигации ВС. Согласно [13] при полете по трассе они обеспечивают определение по открытому коду пониженной точности плановых координат ВС с точностью -100 м, а высоты - с точностью -150 м (при доверительной вероятности Р = 0,95, что соответствует погрешности 2СКО).
Использование дифференциальных методов навигационных определений, реализуемых, в частности, в виде локальных дифференциальных подсистем (ЛДПС) СРНС [14, 15], позволяет существенно повысить точность местоопределения и использовать СРНС для решения задач захода на посадку и посадки ВС.
Комплексирование СРНС ГЛОНАСС и GPS позволяет повысить непрерывность навигационного обеспечения ВС и точность комплексированной системы. При этом комплексирование СРНС с ИНС позволяет улучшить динамические характеристики СРНС. Комплексирование РНС с космическим и наземным базированием позволяет улучшить характеристики обеих ком-плексируемых систем. Наконец, комплексирование СРНС со средствами радиосвязи в рамках создания ЛДПС, а также региональных (РДПС) и широкозонных (ШДПС) дифференциальных подсистем, помимо повышения точности местоопределения ВС, позволяющего расширить функциональные возможности СРНС путем использования их на всех этапах полета, включая посадку, и при проведении специальных работ, связанных с необходимостью точного местоопределения ВС на малых высотах, таких как поиск и спасение, пожаротушение и др., позволяет также улучшить характеристики канала передачи данных за счет его навигационной поддержки, что имеет существенное значение как для улучшения точностных и динамических характеристик ДПС, так и для повышения достоверности и оперативности передачи данных при использовании перспективной технологии УВД с АЗН.
В имеющейся литературе не нашел отражения ряд вопросов, имеющих важное значение для теории и практики построения комплексированных систем навигационного обеспечения ВС. В частности, нет оценки эффективности компенсирования СРНС со штатным навигационным оборудованием курсо-доплеровского типа, которым оборудован значительный парк ВС. Такой вариант комплексирования особенно актуален в условиях неполного раз-
вертывания орбитальной группировки космических аппаратов (КА) СРНС, что имеет, например, место в отечественной СРНС ГЛОНАСС, когда прие-моиндикатор (ПИ) СРНС рассматривается как вспомогательное средство навигации ВС. Актуальным остается и поиск эффективных методов комплексирования СРНС и ИНС.
Таким образом, из проведенного анализа можно сделать вывод об актуальности и целесообразности проведения исследований по теме диссертации.

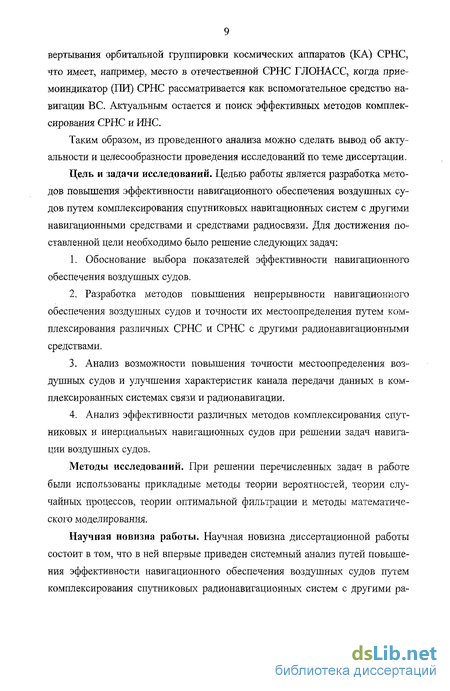

Цель и задачи исследований. Целью работы является разработка методов повышения эффективности навигационного обеспечения воздушных судов путем комплексирования спутниковых навигационных систем с другими навигационными средствами и средствами радиосвязи. Для достижения поставленной цели необходимо было решение следующих задач:
Обоснование выбора показателей эффективности навигационного обеспечения воздушных судов.
Разработка методов повышения непрерывности навигационного обеспечения воздушных судов и точности их место определения путем комплексирования различных СРНС и СРНС с другими радионавигационными средствами.
Анализ возможности повышения точности местоопределения воздушных судов и улучшения характеристик канала передачи данных в ком-плексированных системах связи и радионавигации.
Анализ эффективности различных методов комплексирования спутниковых и инерциальных навигационных судов при решении задач навигации воздушных судов.
Методы исследований. При решении перечисленных задач в работе были использованы прикладные методы теории вероятностей, теории случайных процессов, теории оптимальной фильтрации и методы математического моделирования.
Научная новизна работы. Научная новизна диссертационной работы состоит в том, что в ней впервые приведен системный анализ путей повышения эффективности навигационного обеспечения воздушных судов путем комплексирования спутниковых радионавигационных систем с другими ра-
дионавигациояными средствами, средствами радиосвязи и инерциальными навигационными системами.
В диссертации получены следующие основные научные результаты:
Показана возможность местоопределения ВС по рабочему созвездию, включающему в себя космические аппараты, принадлежащие к различным несинхронизованным между собой СРНС и получены уравнения измерений для этого случая.
С использованием предложенного показателя эффективности навигационного обеспечения ВС получены расчетные соотношения для определения необходимой периодичности корректировки местоположения ВС в системе автоматического управления его перемещением в горизонтальной плоскости в зависимости от точностных характеристик навигационного оборудования, а также для определения относительного увеличения продолжительности полета ВС за счет его «рыскания» по курсу.
Предложен квазидифференциальный способ навигационных определений в РНС с наземным базированием с использованием корректирующей информации от СРНС с не полностью развернутой орбитальной группировкой космических аппаратов и дана оценка его эффективности.
Предложен способ улучшения динамических характеристик системы синхронизации канала передачи навигационных данных при УВД с автоматическим зависимым наблюдением путем ее навигационной поддержки от приемоиндикатора СРНС.
Определены базирующиеся на экспериментальных данных корреляционные и спектральные характеристики погрешности координат и составляющих путевой скорости ВС, определенных приемоиндикатором СРНС, и погрешностей, вносимых ИНС при ее комплексировании с СРНС.
Методами математического моделирования произведен анализ погрешностей бесплатформенной ИНС в определении координат и составляющих путевой скорости ВС и дана оценка эффективности комплексирования приемоиндикатора СРНС с бесплатформенной ИНС при их размещении на высокоманевренном ВС.
На защиту выносятся:
Результаты теоретического анализ основных факторов, влияющих на точностные и динамические характеристики комплексированных систем спутниковой и инерциальной навигации.
Результаты математического моделирования влияния основных мешающих факторов на качество функционирования комплексированных систем спутниковой и инерциальной навигации.
Методы улучшения навигационных определений воздушных судов с использованием спутниковых радионавигационных систем, комплексяруе-мых с другими радионавигационными средствами, средствами связи и инер-циальными навигационными системами.
Рекомендации по выбору способов комплексирования спутниковых радионавигационньж систем с другими средствами навигации воздушных судов с учетом полноты орбитальной группировки космических аппаратов.
Практическая значимость работы состоит в том, что полученные в ней результаты позволяют:
повысить непрерывность навигационных определений воздушных судов и точность их местоопределения с использованием спутниковых радионавигационных систем путем комплексирования их с другими средствами радионавигации, средствами связи и инерциальиыми навигационными системами;
улучшить характеристики канала передачи навигационных данных при управлении воздушным движением с автоматическим зависимым наблюдением путем навигационной поддержки системы синхронизации связного канала от приемоиндикатора спутниковых радионавигационных систем;
расширить функциональные возможности комплексируемых средств навигации воздушных судов путем использования комплексированной системы на всех этапах полета;
повысить безопасность полетов за счет повышения непрерывности навигационных определений воздушных судов и точности их местоопределения с использованием спутниковых радионавигационных систем, комплексируемых с другими навигационными средствами и средствами радиосвязи.
Внедрение результатов. Основные результаты диссертации внедрены в Московском конструкторском бюро «Компас» и в МГТУ ГА, что подтверждено соответствующими актами.
Апробация результатов. Материалы докладывались на Всероссийской
научно-технической конференции «Современные проблемы радиоэлектроники», посвященной Дню радио (г. Красноярск, КГТУ, 2004 г.), Международной научно-практической конференции «Обеспечение безопасности полетов в новых экономических условиях» (г. Киев, КМУГА, 1997 г.) и научно-техническом семинаре «Концепция создания интегрированного оборудования навигации, посадки, связи и наблюдения» (г. Москва, МГТУ ГА и МКБ «Компас», 2000 г.).
Публикации результатов. Основные результаты диссертации опубликованы в 5 статьях и 4 тезисах докладов.
Структура и объем работы. Диссертация состоит из введения, трех глав, заключения и списка используемых источников.
Диссертация содержит 125 страниц текста, 47 рисунков, 2 таблицы и библиографию из 67 наименований.
