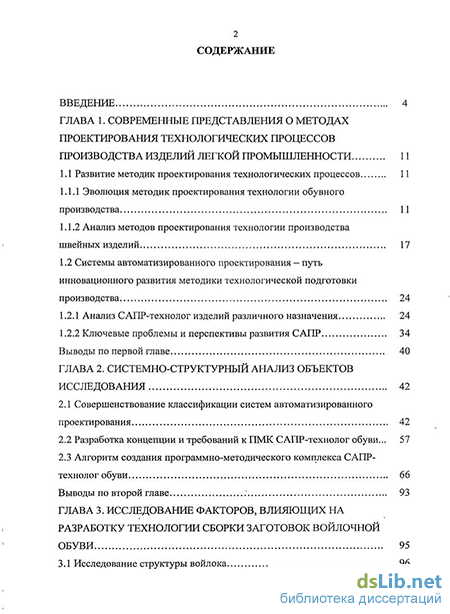

Введение
ГЛАВА 1. Современные представления о методах проектирования технологических процессов производства изделий легкой промышленности 11
1.1 Развитие методик проектирования технологических процессов 11
1.1.1 Эволюция методик проектирования технологии обувного производства 11
1.1.2 Анализ методов проектирования технологии производства швейных изделий 17
1.2 Системы автоматизированного проектирования — путь инновационного развития методики технологической подготовки производства 24
1.2.1 Анализ САПР-технолог изделий различного назначения 24
1.2.2 Ключевые проблемы и перспективы развития САПР 34
Выводы по первой главе 40
ГЛАВА 2. Системно-структурный анализ объектов исследования 42
2.1 Совершенствование классификации систем автоматизированного проектирования 42
2.2 Разработка концепции и требований к ПМК САПР-технолог обуви... 57
2.3 Алгоритм создания программно-методического комплекса САПР-технолог обуви 66
Выводы по второй главе 93
ГЛАВА 3. Исследование факторов, влияющих на разработку технологии сборки заготовок войлочной обуви 95
3.1 Исследование структуры войлока
3.2 Влияние технологических параметров ниточных швов на их свойства 102

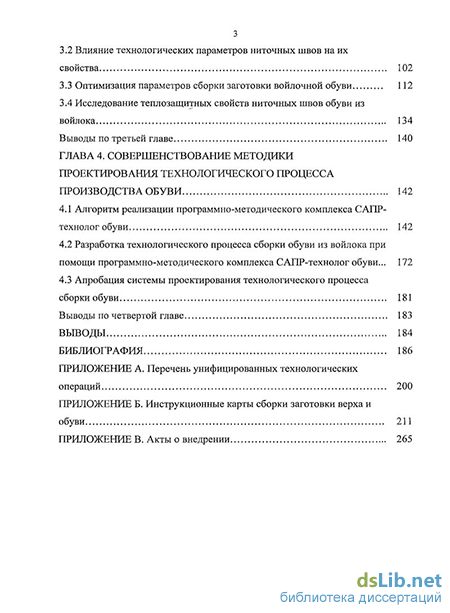

3.3 Оптимизация параметров сборки заготовки войлочной обуви 112
3.4 Исследование теплозащитных свойств ниточных швов обуви из войлока 134
Выводы по третьей главе 140
ГЛАВА 4. Совершенствование методики проектирования технологического процесса производства обуви 142
4.1 Алгоритм реализации программно-методического комплекса САПР-технолог обуви 142
4.2 Разработка технологического процесса сборки обуви из войлока при помощи программно-методического комплекса САПР-технолог обуви ... 172
4.3 Апробация системы проектирования технологического процесса
сборки обуви 181
Выводы по четвертой главе 183
Выводы 184
Библиография
- Эволюция методик проектирования технологии обувного производства
- Ключевые проблемы и перспективы развития САПР
- Влияние технологических параметров ниточных швов на их свойства
- Разработка технологического процесса сборки обуви из войлока при помощи программно-методического комплекса САПР-технолог обуви
Введение к работе

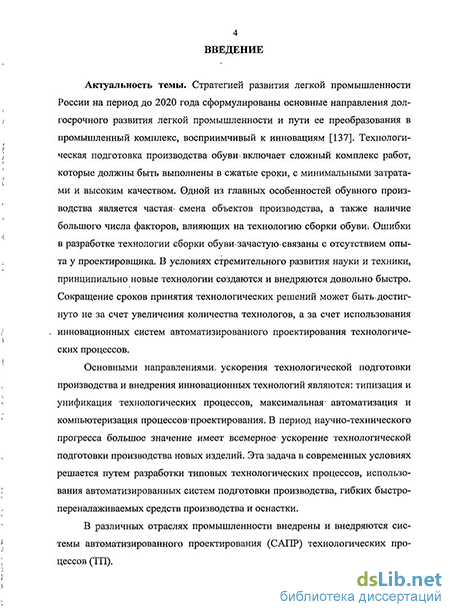

Актуальность темы. Стратегией развития легкой промышленности России на период до 2020 года сформулированы основные направления долгосрочного развития легкой промышленности и пути ее преобразования в промышленный комплекс, восприимчивый к инновациям. Технологическая подготовка производства обуви включает сложный комплекс работ, которые должны быть выполнены в сжатые сроки, с минимальными затратами и высоким качеством. Одной из главных особенностей обувного производства является частая смена объектов производства, а также наличие большого числа факторов, влияющих на технологию сборки обуви. Ошибки в разработке технологии сборки обуви зачастую связаны с отсутствием опыта у проектировщика. В условиях стремительного развития науки и техники принципиально новые технологии создаются и внедряются довольно быстро. Сокращение сроков принятия технологических решений может быть достигнуто не за счет увеличения количества технологов, а за счет использования инновационных систем автоматизированного проектирования технологических процессов.
Основными направлениями ускорения технологической подготовки производства и внедрения инновационных технологий являются: типизация и унификация технологических процессов, максимальная автоматизация и компьютеризация процессов проектирования. В период научно-технического прогресса большое значение имеет всемерное ускорение технологической подготовки производства новых изделий. Эта задача в современных условиях решается путем разработки типовых технологических процессов, использования автоматизированных систем подготовки производства, гибких быстропереналаживаемых средств производства и оснастки.
В различных отраслях промышленности внедрены и внедряются системы автоматизированного проектирования технологических процессов (САПР ТП).

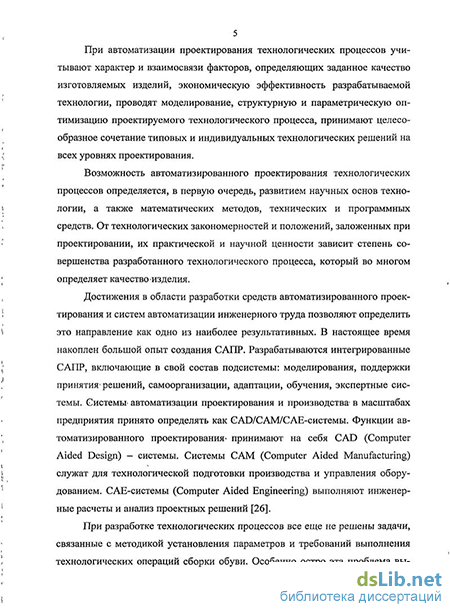

При автоматизации проектирования технологических процессов учитывают характер и взаимосвязи факторов, определяющих заданное качество изготовляемых изделий, экономическую эффективность разрабатываемой технологии, проводят моделирование, структурную и параметрическую оптимизацию проектируемого технологического процесса, принимают целесообразное сочетание типовых и индивидуальных технологических решений на всех уровнях проектирования.
