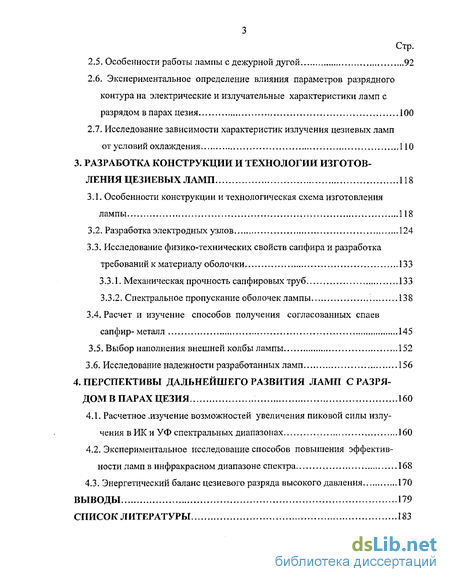

Содержание к диссертации

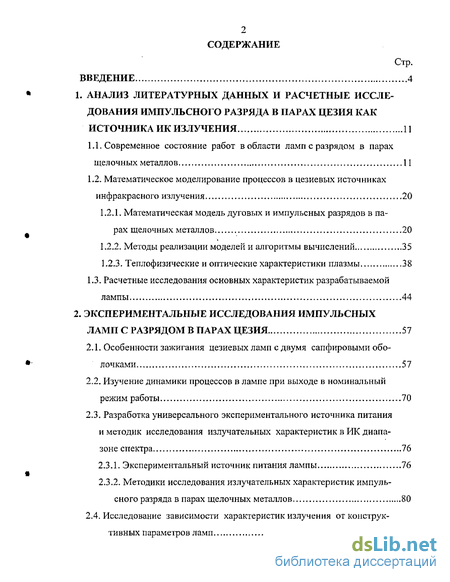

Введение
1. Анализ литературных данных и расчетные исследования импульсного разряда в парах цезия как источника ик излучения 11
1.1. Современное состояние работ в области ламп с разрядом в парах щелочных металлов 11
1.2. Математическое моделирование процессов в цезиевых источниках инфракрасного излучения 20
1.2.1. Математическая модель дуговых и импульсных разрядов в парах щелочных металлов 20
1.2.2. Методы реализации моделей и алгоритмы вычислений 35
1.2.3. Теплофизические и оптические характеристики плазмы 38
1.3. Расчетные исследования основных характеристик разрабатываемой
лампы 44
2. Экспериментальные исследования импульсных ламп с разрядом в парах цезия 57
2.1. Особенности зажигания цезиевых ламп с двумя сапфировыми оболочками 51
2.2. Изучение динамики процессов в лампе при выходе в номинальный режим работы 70
2.3, Разработка универсального экспериментального источника питания и методик исследования излучательных характеристик в ИК диапа зоне спектра 76
2.3.1. Экспериментальный источник питания лампы 76
2.3.2. Методики исследования излучательных характеристик импульсного разряда в парах щелочных металлов 80
2.4, Исследование зависимости характеристик излучения от конструк-
тивных параметров ламп 84
2.5. Особенности работы лампы с дежурной дугой 92
2.6. Экспериментальное определение влияния параметров разрядного контура на электрические и излучательные характеристики ламп с разрядом в парах цезия 100
2.7. Исследование зависимости характеристик излучения цезиевых ламп
от условий охлаждения 110
3. Разработка конструкции и технологии изготовления цезиевых ламп 118
3.1. Особенности конструкции и технологическая схема изготовления лампы 118
3.2. Разработка электродных узлов 124
3.3. Исследование физико-технических свойств сапфира и разработка требований к материалу оболочки 133
3.3.1. Механическая прочность сапфировых труб 133
3.3.2. Спектральное пропускание оболочек лампы 138
3.4. Расчет и изучение способов получения согласованных спаев
сапфир-металл 145
3.5. Выбор наполнения внешней колбы лампы 152
3.6. Исследование надежности разработанных ламп 156
4. Перспективы дальнейшего развития ламп с разрядом в парах цезия 160
4.1. Расчетное .изучение возможностей увеличения пиковой силы излучения в ИК и УФ спектральных диапазонах 160
4.2. Экспериментальное исследование способов повышения эффективности ламп в инфракрасном диапазоне спектра 168
4.3. Энергетический баланс цезиевого разряда высокого давления 170
Выводы 179
Список литературы
- Математическое моделирование процессов в цезиевых источниках инфракрасного излучения
- Изучение динамики процессов в лампе при выходе в номинальный режим работы
- Исследование физико-технических свойств сапфира и разработка требований к материалу оболочки
- Экспериментальное исследование способов повышения эффективности ламп в инфракрасном диапазоне спектра
Введение к работе

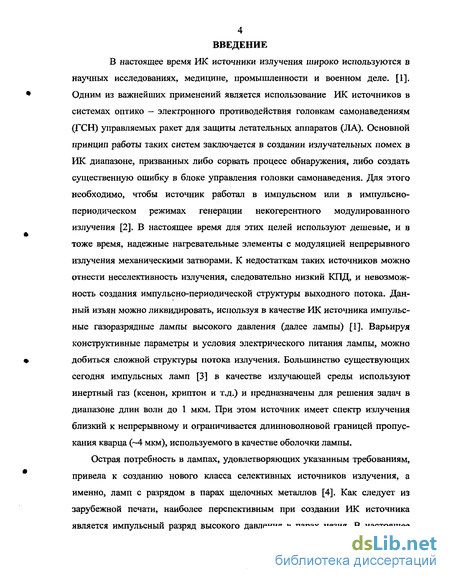

В настоящее время ИК источники излучения широко используются в научных исследованиях, медицине, промышленности и военном деле. [1]. Одним из важнейших применений является использование ИК источников в системах оптико - электронного противодействия головкам самонаведениям (ГСН) управляемых ракет для защиты летательных аппаратов (ЛА). Основной принцип работы таких систем заключается в создании излучательных помех в ИК диапазоне, призванных либо сорвать процесс обнаружения, либо создать существенную ошибку в блоке управления головки самонаведения. Для этого необходимо, чтобы источник работал в импульсном или в импульсно-периодическом режимах генерации некогерентного модулированного излучения [2]. В настоящее время для этих целей используют дешевые, и в тоже время, надежные нагревательные элементы с модуляцией непрерывного излучения механическими затворами. К недостаткам таких источников можно отнести неселективность излучения, следовательно низкий КПД, и невозможность создания импульсно-периодической структуры выходного потока. Данный изъян можно ликвидировать, используя в качестве ИК источника импульсные газоразрядные лампы высокого давления (далее лампы) [1], Варьируя конструктивные параметры и условия электрического питания лампы, можно добиться сложной структуры потока излучения. Большинство существующих сегодня импульсных ламп [3] в качестве излучающей среды используют инертный газ (ксенон, криптон и т.д.) и предназначены для решения задач в диапазоне длин волн до 1 мкм. При этом источник имеет спектр излучения близкий к непрерывному и ограничивается длинноволновой границей пропускания кварца (--4 мкм), используемого в качестве оболочки лампы.
Острая потребность в лампах, удовлетворяющих указанным требованиям, привела к созданию нового класса селективных источников излучения, а именно, ламп с разрядом в парах щелочных металлов [4]. Как следует из зарубежной печати, наиболее перспективным при создании ИК источника является импульсный разряд высокого давления в парах цезия. В настоящее

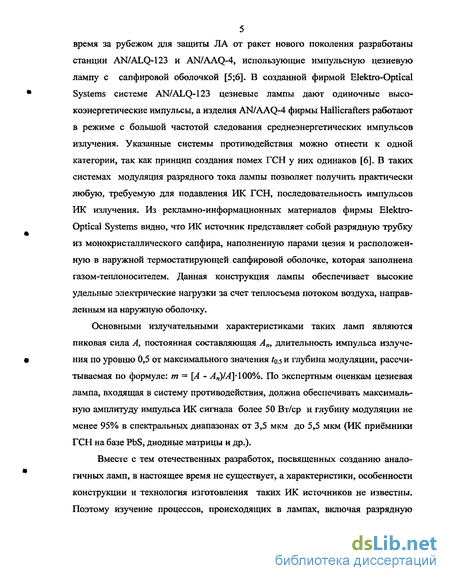

5 время за рубежом для защиты ЛА от ракет нового поколения разработаны
станции AN/ALQ-123 и AN/AAQ-4, использующие импульсную цезиевую лампу с сапфировой оболочкой [5;6]. В созданной фирмой Elektro-Optical Systems системе AN/ALQ-123 цезиевые лампы дают одиночные высокоэнергетические импульсы, а изделия AN/AAQ-4 фирмы Hallicrafters работают в режиме с большой частотой следования среднеэнергетических импульсов излучения. Указанные системы противодействия можно отнести к одной категории, так как принцип создания помех ГСН у них одинаков [6]. В таких системах модуляция разрядного тока лампы позволяет получить практически любую, требуемую для подавления ИК ГСН, последовательность импульсов ИК излучения. Из рекламно-информационных материалов фирмы Elektro-Optical Systems видно, что ИК источник представляет собой разрядную трубку из монокристаллического сапфира, наполненную парами цезия и расположенную в наружной термостатирующей сапфировой оболочке, которая заполнена газом-теплоносителем. Данная конструкция лампы обеспечивает высокие удельные электрические нагрузки за счет тегоюсъема потоком воздуха, направленным на наружную оболочку.
Основными излучательными характеристиками таких ламп являются пиковая сила А, постоянная составляющая Ап, длительность импульса излучения по уровню 0,5 от максимального значения f0.s и глубина модуляции, рассчитываемая по формуле: т = [А - Л„)Л4]*100%. По экспертным оценкам цезиевая лампа, входящая в систему противодействия, должна обеспечивать максимальную амплитуду импульса ИК сигнала более 50 Вт/ср и глубину модуляции не менее 95% в спектральных диапазонах от 3,5 мкм до 5,5 мкм (ИК приёмники ГСН на базе PbS, диодные матрицы и др.).
Вместе с тем отечественных разработок, посвященных созданию аналогичных ламп, в настоящее время не существует, а характеристики, особенности конструкции и технология изготовления таких ИК источников не известны. Поэтому изучение процессов, происходящих в лампах, включая разрядную
плазму цезия, во взаимосвязи с электрической схемой питания и элементами конструкции, является актуальной задачей.

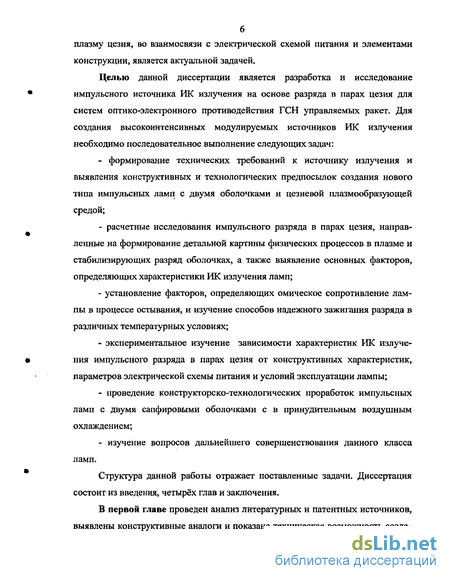

Целью данной диссертации является разработка и исследование импульсного источника ИК излучения на основе разряда в парах цезия для систем оптико-электронного противодействия ГСН управляемых ракет. Для создания высокоинтенсивных модулируемых источников ИК излучения необходимо последовательное выполнение следующих задач:
формирование технических требований к источнику излучения и выявления конструктивных и технологических предпосылок создания нового типа импульсных ламп с двумя оболочками и цезиевой плазмообразующей средой;
расчетные исследования импульсного разряда в парах цезия, направленные на формирование детальной картины физических процессов в плазме и стабилизирующих разряд оболочках, а также выявление основных факторов, определяющих характеристики ИК излучения ламп;
установление факторов, определяющих омическое сопротивление лампы в процессе остывания, и изучение способов надежного зажигания разряда в различных температурных условиях;
экспериментальное изучение зависимости характеристик ИК излучения импульсного разряда в парах цезия от конструктивных характеристик, параметров электрической схемы питания и условий эксплуатации лампы;
проведение конструкторско-технологических проработок импульсных ламп с двумя сапфировыми оболочками с в принудительным воздушным охлаждением;
- изучение вопросов дальнейшего совершенствования данного класса
ламп.
Структура данной работы отражает поставленные задачи. Диссертация состоит из введения, четырёх глав и заключения.

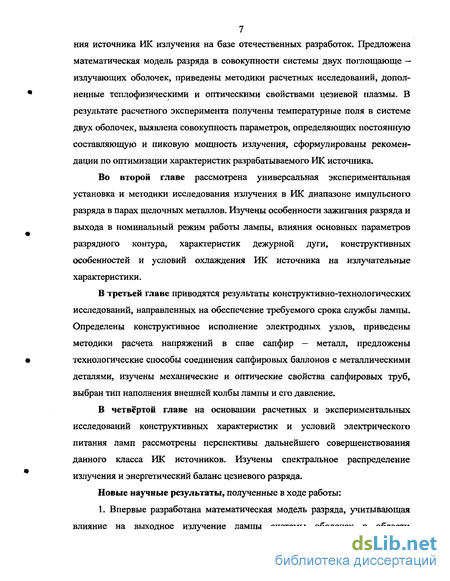

В первой главе проведен анализ литературных и патентных источников, выявлены конструктивные аналоги и показана техническая возможность созда-
7 ния источника ИК излучения на базе отечественных разработок. Предложена
математическая модель разряда в совокупности системы двух поглощающе -излучающих оболочек, приведены методики расчетных исследований, дополненные теплофизическими и оптическими свойствами цезиевой плазмы. В результате расчетного эксперимента получены температурные поля в системе двух оболочек, выявлена совокупность параметров, определяющих постоянную составляющую и пиковую мощность излучения, сформулированы рекомендации по оптимизации характеристик разрабатываемого ИК источника.
Во второй главе рассмотрена универсальная экспериментальная установка и методики исследования излучения в ИК диапазоне импульсного разряда в парах щелочных металлов. Изучены особенности зажигания разряда и выхода в номинальный режим работы лампы, влияния основных параметров разрядного контура, характеристик дежурной дуги, конструктивных особенностей и условий охлаждения ИК источника на излучательные характеристики,
В третьей главе приводятся результаты конструктивно-технологических исследований, направленных на обеспечение требуемого срока службы лампы. Определены конструктивное исполнение электродных узлов, приведены методики расчета напряжений в спае сапфир — металл, предложены технологические способы соединения сапфировых баллонов с металлическими деталями, изучены механические и оптические свойства сапфировых труб, выбран тип наполнения внешней колбы лампы и его давление.
В четвёртой главе на основании расчетных и экспериментальных исследований конструктивных характеристик и условий электрического питания ламп рассмотрены перспективы дальнейшего совершенствования данного класса ИК источников. Изучены спектральное распределение излучения и энергетический баланс цезиевого разряда.
Новые научные результаты, полученные в ходе работы:

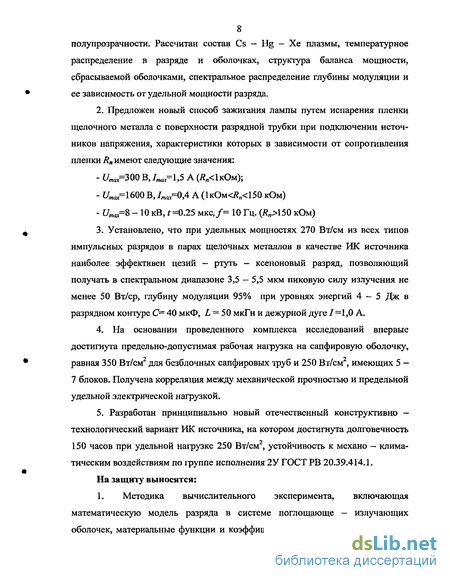

1. Впервые разработана математическая модель разряда, учитывающая влияние на выходное излучение лампы системы оболочек в области
8 полупрозрачности. Рассчитан состав Cs - Hg — Хе плазмы, температурное
распределение в разряде и оболочках, структура баланса мощности,
сбрасываемой оболочками, спектральное распределение глубины модуляции и
ее зависимость от удельной мощности разряда.
2. Предложен новый способ зажигания лампы путем испарения пленки
щелочного металла с поверхности разрядной трубки при подключении источ
ников напряжения, характеристики которых в зависимости от сопротивления
пленки Rn имеют следующие значения:
-^=300В,/^=1,5А(Дл<1кОм);
итах=\600В, W=0,4 А(1кОм<#п<150 кОм)
LU,=8 - 10 кВ, t =0.25 мкс,/= 10 Гц. (Д„>150 кОм)
3. Установлено, что при удельных мощностях 270 Вт/см из всех типов
импульсных разрядов в парах щелочных металлов в качестве ИК источника
наиболее эффективен цезий - ртуть - ксеноновый разряд, позволяющий
получать в спектральном диапазоне 3,5 — 5,5 мкм пиковую силу излучения не
менее 50 Вт/ср, глубину модуляции 95% при уровнях энергий 4-5 Дж в
разрядном контуре С= 40 мкФ, L = 50 мкГн и дежурной дуге / =1,0 А.
4. На основании проведенного комплекса исследований впервые
достигнута предельно-допустимая рабочая нагрузка на сапфировую оболочку,
равная 350 Вт/см2 для безблочных сапфировых труб и 250 Вт/см2, имеющих 5 -
7 блоков. Получена корреляция между механической прочностью и предельной
удельной электрической нагрузкой.
5. Разработан принципиально новый отечественный конструктивно -
технологический вариант ИК источника, на котором достигнута долговечность
150 часов при удельной нагрузке 250 Вт/см , устойчивость к механо — клима
тическим воздействиям по группе исполнения 2У ГОСТ РВ 20.39.414.1.

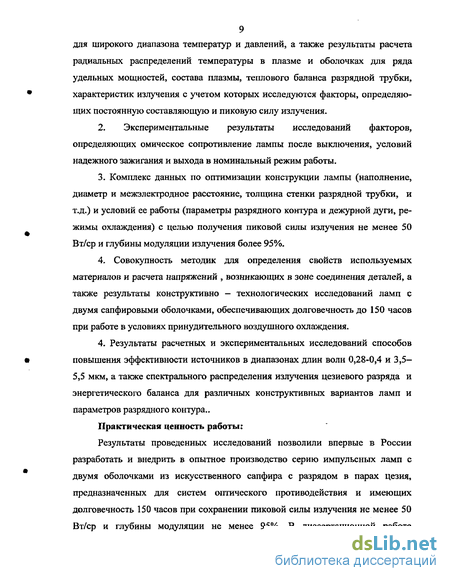

На защиту выносятся;
1. Методика вычислительного эксперимента, включающая математическую модель разряда в системе поглощающе — излучающих оболочек, материальные функции и коэффициенты поглощения плазмы цезия
для широкого диапазона температур и давлений, а также результаты расчета
радиальных распределений температуры в плазме и оболочках для ряда удельных мощностей, состава плазмы, теплового баланса разрядной трубки, характеристик излучения с учетом которых исследуются факторы, определяющих постоянную составляющую и пиковую силу излучения.
2. Экспериментальные результаты исследований факторов,
определяющих омическое сопротивление лампы после выключения, условий
надежного зажигания и выхода в номинальный режим работы.
3. Комплекс данных по оптимизации конструкции лампы (наполнение,
диаметр и межэлектродное расстояние, толщина стенки разрядной трубки, и
т.д.) и условий ее работы (параметры разрядного контура и дежурной дуги, ре
жимы охлаждения) с целью получения пиковой силы излучения не менее 50
Вт/ср и глубины модуляции излучения более 95%.
4. Совокупность методик для определения свойств используемых
материалов и расчета напряжений , возникающих в зоне соединения деталей, а
также результаты конструктивно - технологических исследований ламп с
двумя сапфировыми оболочками, обеспечивающих долговечность до 150 часов
при работе в условиях принудительного воздушного охлаждения.
4. Результаты расчетных и экспериментальных исследований способов повышения эффективности источников в диапазонах длин волн 0,28-0,4 и 3,5-5,5 мкм, а также спектрального распределения излучения цезиевого разряда и энергетического баланса для различных конструктивных вариантов ламп и параметров разрядного контура..
Практическая ценность работы:
Результаты проведенных исследований позволили впервые в России разработать и внедрить в опытное производство серию импульсных ламп с двумя оболочками из искусственного сапфира с разрядом в парах цезия, предназначенных для систем оптического противодействия и имеющих долговечность 150 часов при сохранении пиковой силы излучения не менее 50 Вт/ср и глубины модуляции не менее 95%. В диссертационной работе
10 использованы данные, полученные автором в рамках НИР и ОКР по
исследованию и разработке импульсных ламп с разрядом в парах щелочных
металлов. Основные результаты доложены и обсуждены на четырех
Международных конференциях [19,36,37,52,63,64,86,88,98,119,132],
Международном семинаре [61], опубликованы в трех статьях [62,95,142] и
защищены тремя патентами РФ [126,128,140].
