Влияние эксплутационных и конструктивных факторов на вибрационную надежность рабочих лопаток паровых турбин Клебанов Михаил Давыдович

Влияние эксплутационных и конструктивных факторов на вибрационную надежность рабочих лопаток паровых турбин
<
Влияние эксплутационных и конструктивных факторов на вибрационную надежность рабочих лопаток паровых турбин Влияние эксплутационных и конструктивных факторов на вибрационную надежность рабочих лопаток паровых турбин Влияние эксплутационных и конструктивных факторов на вибрационную надежность рабочих лопаток паровых турбин Влияние эксплутационных и конструктивных факторов на вибрационную надежность рабочих лопаток паровых турбин Влияние эксплутационных и конструктивных факторов на вибрационную надежность рабочих лопаток паровых турбин Влияние эксплутационных и конструктивных факторов на вибрационную надежность рабочих лопаток паровых турбин Влияние эксплутационных и конструктивных факторов на вибрационную надежность рабочих лопаток паровых турбин
>

Данный автореферат диссертации должен поступить в библиотеки в ближайшее время
Уведомить о поступлении

Диссертация - 480 руб., доставка 10 минут, круглосуточно, без выходных и праздников

Автореферат - 240 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

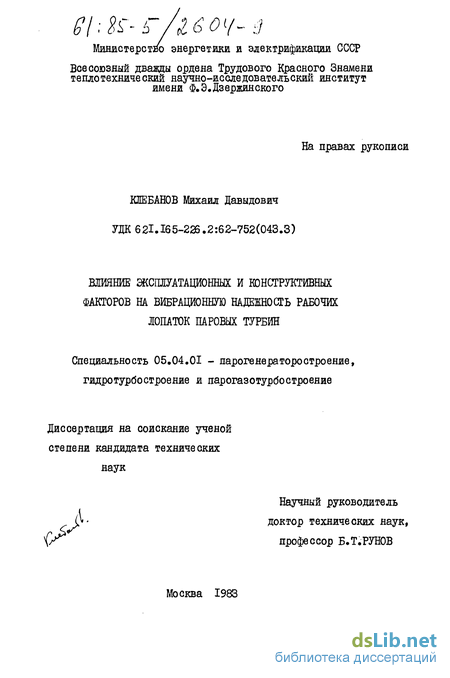

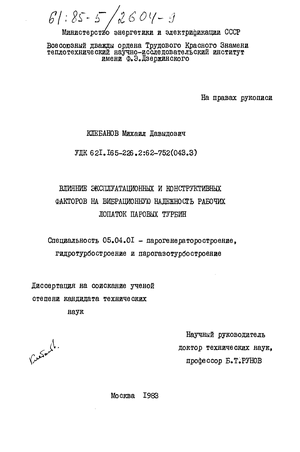

Клебанов Михаил Давыдович. Влияние эксплутационных и конструктивных факторов на вибрационную надежность рабочих лопаток паровых турбин : ил РГБ ОД 61:85-5/2604

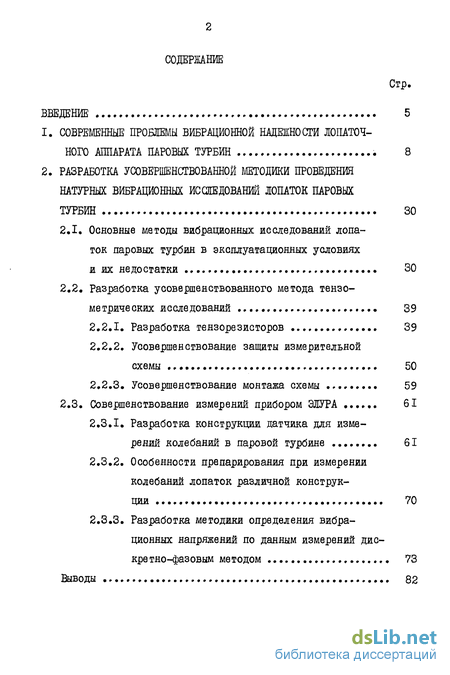

Содержание к диссертации

Стр.

ВВЕДЕНИЕ 5

1. СОВРЕМЕННЫЕ ПРОБЛЕМЫ ВИБРАЦИОННОЙ НАДЕЖНОСТИ ЛОПАТОЧ-

НОГО АППАРАТА ПАРОВЫХ ТУРБИН 8

2. РАЗРАБОТКА УСОВЕРШЕНСТВОВАННОЙ МЕТОДИКИ ПРОВЕДЕНИЯ
НАТУРНЫХ ВИБРАЦИОННЫХ ИССЛЕДОВАНИЙ ЛОПАТОК ПАРОВЫХ

ТУРБИН 30

2.1. Основные методы вибрационных исследований лопа
ток паровых турбин в эксплуатационных условиях

и их недостатки .. . . 30

2.2. Разработка усовершенствованного метода тензо-
метрических исследований . 39

  1. Разработка тензорезисторов 39

  2. Усовершенствование защиты измерительной

схемы 50

2.2.3. Усовершенствование монтажа схемы 59

2.3. Совершенствование измерений прибором ЭЛУРА 61

  1. Разработка конструкции датчика для измерений колебаний в паровой турбине ........ 61

  2. Особенности препарирования при измерении колебаний лопаток различной конструкции 70

  3. Разработка методики определения вибрационных напряжений по данным измерений дис-

кре тно-фазовым методом 73

Выводы 82

Стр.

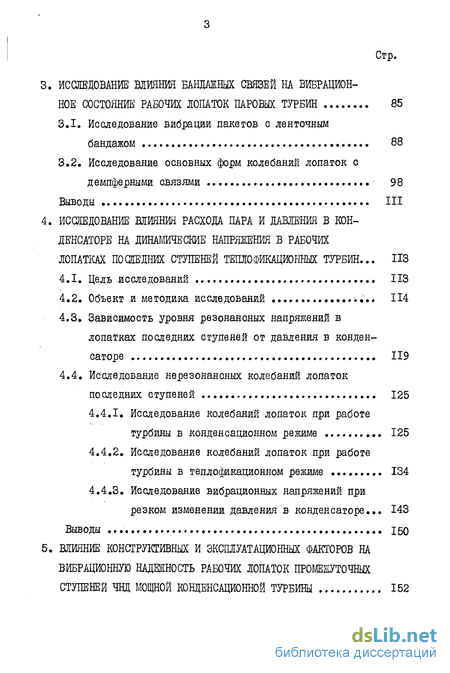

3. ИССЛЕДОВАНИЕ ВЛИЯНИЯ БАНДАЖНЫХ СВЯЗЕЙ НА ВИБРАЦИОН
НОЕ СОСТОЯНИЕ РАБОЧИХ ЛОПАТОК ПАРОВЫХ ТУРБИН 85

3.1. Исследование вибрации пакетов с ленточным

бандажом 88

3.2. Исследование основных форм колебаний лопаток с
демпферными связями 98

Выводы III

4. ИССЛЕДОВАНИЕ ВЛИЯНИЯ РАСХОДА ПАРА И ДАВЛЕНИЯ В КОН
ДЕНСАТОРЕ НА ДИНАМИЧЕСКИЕ НАПРЯЖЕНИЯ В РАБОЧИХ

ЛОПАТКАХ ПОСЛЕДНИХ СТУПЕНЕЙ ТЕПЛОФИКАЦИОННЫХ ТУРБИН... ИЗ

  1. Цель исследований ИЗ

  2. Объект и методика исследований .... 114

  3. Зависимость уровня резонансных напряжений в лопатках последних ступеней от давления в конденсаторе 119

  4. Исследование нерезонансных колебаний лопаток последних ступеней 125

  1. Исследование колебаний лопаток при работе турбины в конденсационном режиме 125

  2. Исследование колебаний лопаток при работе турбины в теплофикационном режиме 134

  3. Исследование вибрационных напряжений при резком изменении давления в конденсаторе... 143

Выводы 150

5. ВЛИЯНИЕ КОНСТРУКТИВНЫХ И ЭКСПЛУАТАЦИОННЫХ ФАКТОРОВ НА
ВИБРАЦИОННУЮ НАДЕЖНОСТЬ РАБОЧИХ ЛОПАТОК ПРОМЕЖУТОЧНЫХ
СТУПЕНЕЙ ЧНД МОЩНОЙ КОНДЕНСАЦИОННОЙ ТУРБИНЫ 152

Стр.

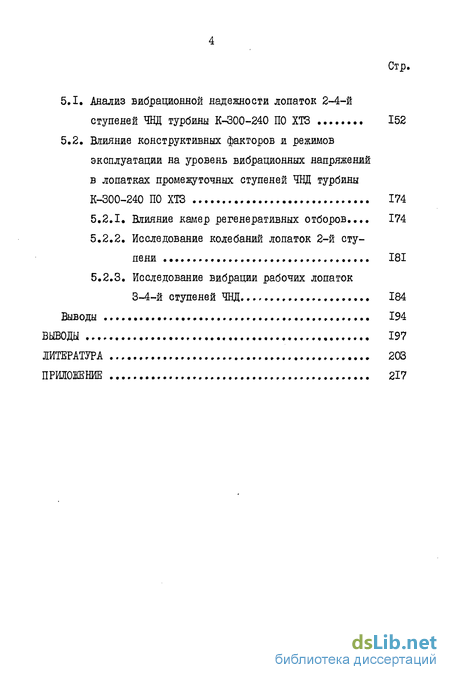

  1. Анализ вибрационной надежности лопаток 2-4-й ступеней ЧНД турбины К-300-240 ПО ХТЗ 152

  2. Влияние конструктивных факторов и режимов эксплуатации на уровень вибрационных напряжений в лопатках промежуточных ступеней ЧНД турбины К-300-240 ПО ХТЗ 174

  1. Влияние камер регенеративных отборов.... 174

  2. Исследование колебаний лопаток 2-й ступени . ,. 181

  3. Исследование вибрации рабочих лопаток

3-4-й ступеней ЧНД 184

Выводы 194

ВЫВОДЫ 197

ЛИТЕРАТУРА 203

ПРИЛОЖЕНИЕ 217

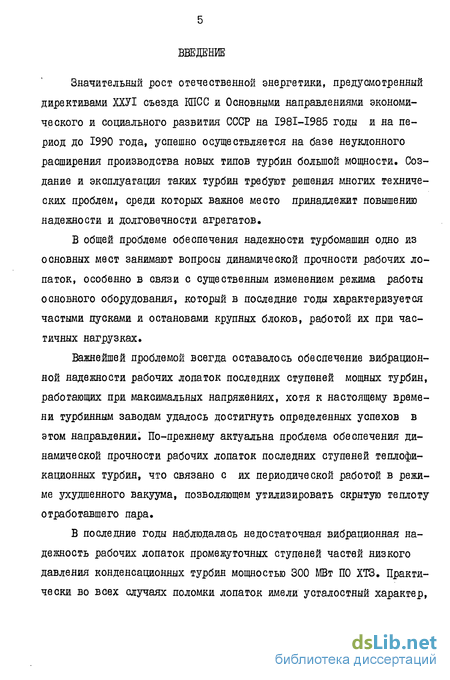

Введение к работе

Значительный рост отечественной энергетики, предусмотренный директивами ХХУІ съезда КПСС и Основными направлениями экономического и социального развития СССР на I98I-I985 годы и на период до 1990 года, успешно осуществляется на базе неуклонного расширения производства новых типов турбин большой мощности. Создание и эксплуатация таких турбин требуют решения многих технических проблем, среди которых важное место принадлежит повышению надежности и долговечности агрегатов.

В общей проблеме обеспечения надежности турбомашин одно из основных мест занимают вопросы динамической прочности рабочих лопаток, особенно в связи с существенным изменением режима работы основного оборудования, который в последние годы характеризуется частыми пусками и остановами крупных блоков, работой их при частичных нагрузках.

Важнейшей проблемой всегда оставалось обеспечение вибрационной надежности рабочих лопаток последних ступеней мощных турбин, работающих при максимальных напряжениях, хотя к настоящему времени турбинным заводам удалось достигнуть определенных успехов в этом направлении. По-прежнему актуальна проблема обеспечения динамической прочности рабочих лопаток последних ступеней теплофикационных турбин, что связано с их периодической работой в режиме ухудшенного вакуума, позволяющем утилизировать скрытую теплоту отработавшего пара.

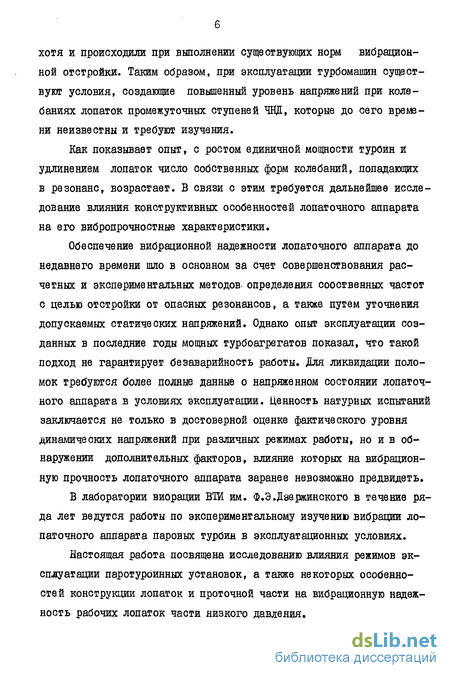

В последние годы наблюдалась недостаточная вибрационная надежность рабочих лопаток промежуточных ступеней частей низкого давления конденсационных турбин мощностью 300 МВт ПО ХТЗ. Практически во всех случаях поломки лопаток имели усталостный характер, хотя и происходили при выполнении существующих норм вибрационной отстройки. Таким образом, при эксплуатации турбомашин существуют условия, создающие повышенный уровень напряжений при колебаниях лопаток промежуточных ступеней ЧНД, которые до сего времени неизвестны и требуют изучения.

Как показывает опыт, с ростом единичной мощности турбин и удлинением лопаток число собственных форм колебаний, попадающих в резонанс, возрастает. В связи с этим требуется дальнейшее исследование влияния конструктивных особенностей лопаточного аппарата на его вибропрочносгные характеристики.

Обеспечение вибрационной надежности лопаточного аппарата до недавнего времени шло в основном за счет совершенствования расчетных и экспериментальных методов, определения собственных частот с целью отстройки от опасных резонансов, а также путем уточнения допускаемых статических напряжений. Однако опыт эксплуатации созданных в последние годы мощных турбоагрегатов показал, что такой подход не гарантирует безаварийность работы. Для: ликвидации поломок требуются более полные данные о напряженном состоянии лопаточного аппарата в условиях эксплуатации. Ценность натурных испытаний заключается не только в достоверной оценке фактического уровня динамических напряжений при различных режимах работы, но и в обнаружении дополнительных факторов, влияние которых на вибрационную прочность лопаточного аппарата заранее невозможно предвидеть.

В лаборатории виорации ВТК им. Ф.Э.Дзержинского в течение ряда лег ведутся работы по экспериментальному изучению вибрации лопаточного аппарата паровых турбин в эксплуатационных условиях.

Настоящая работа посвящена исследованию влияния режимов эксплуатации паротурбинных установок, а также некоторых особенностей конструкции лопаток и проточной части на вибрационную надежность рабочих лопаток части низкого давления.

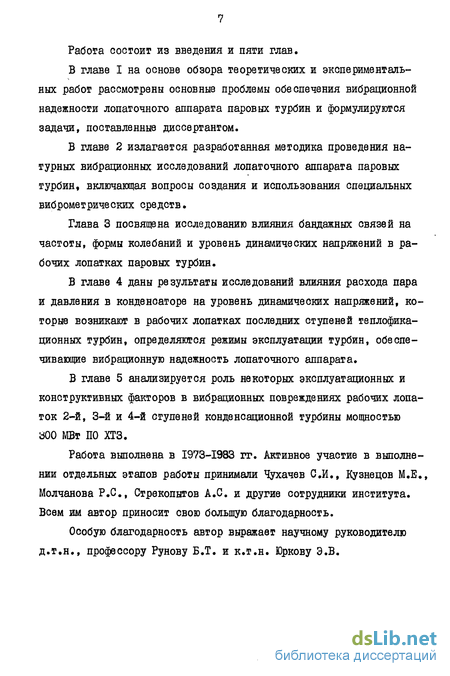

Работа состоит из введения и пяти глав.

В главе I на основе обзора теоретических и экспериментальных работ рассмотрены основные проблемы обеспечения вибрационной надежности лопаточного аппарата паровых турбин и формулируются задачи, поставленные диссертантом.

В главе 2 излагается разработанная методика проведения натурных вибрационных исследований лопаточного аппарата паровых турбин, включающая вопросы создания и использования специальных виброметрических средств.
