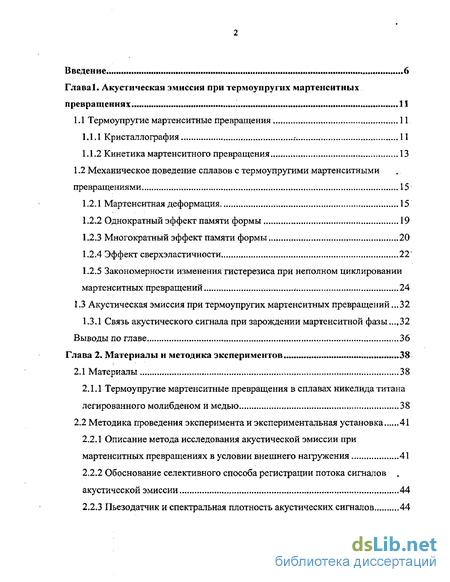

Введение

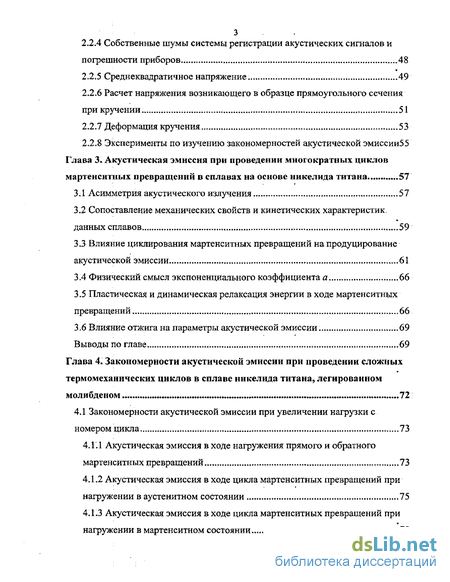

Глава 1. Акустическая эмиссия при термоупругих мартенситных превращениях 11
1.1 Термоупругие мартенситные превращения 11
1.1.1. Кристаллография 11
1.1.2 Кинетика мартенситного превращения 13
1.2 Механическое поведение сплавов с термоупругими мартенситными превращениями 15
1.2.1 Мартенситная деформация. 15
1.2.2 Однократный эффект памяти формы 19
1.2.3 Многократный эффект памяти формы. 20
1.2.4 Эффект сверхэластичности 22'
1.2.5 Закономерности изменения гистерезиса при неполном циклировании мартенситных превращений 24
1.3 Акустическая эмиссия при термоупругих мартенситных превращений .32
1.3.1 Связь акустического сигнала при зарождении мартенситной фазы. 32
Выводы по главе 36
Глава 2. Материалы и методика экспериментов 38
2.1 Материалы 38
2.1.1 Термоупругие мартенситные превращения в сплавах никелида титана легированного молибденом и медью 38
2.2 Методика проведения эксперимента и экспериментальная установка 41
2.2.1 Описание метода исследования акустической эмиссии при мартенситных превращениях в условии внешнего нагружения 41
2.2.2 Обоснование селективного способа регистрации потока сигналов , акустической эмиссии 44
2.2.3 Пьезодатчик и спектральная плотность акустических сигналов 44
2.2.4 Собственные шумы системы регистрации акустических сигналов и погрешности приборов 48
2.2.5 Среднеквадратичное напряжение 49
2.2.6 Расчет напряжения возникающего в образце прямоугольного сечения прикручений. 51
2.2.7 Деформация кручения 53
2.2.8 Эксперименты по изучению закономерностей акустической эмиссии55
Глава 3. Акустическая эмиссия при проведении многократных циклов мартенситных превращений в сплавах на основе никелида титана 57
3.1 Асимметрия акустического излучения 57
3.2 Сопоставление механических свойств и кинетических характеристик, данных сплавов 59
3.3 Влияние циклирования мартенситных превращений на продуцирование акустической эмиссии 61
3.4 Физический смысл экспоненциального коэффициента а 66
3.5 Пластическая и динамическая релаксация энергии в ходе мартенситных превращений 66
3.6 Влияние отжига на параметры акустической эмиссии. 69
Выводы по главе 69
Глава 4. Закономерности акустической эмиссии при проведении сложных термомеханических циклов в сплаве никелида титана, легированном молибденом 72
4.1 Закономерности акустической эмиссии при увеличении нагрузки с номером цикла 73
4.1.1 Акустическая эмиссия в ходе нагружения прямого и обратного мартенситных превращений 73
4.1.2 Акустическая эмиссия в ходе цикла мартенситных превращений при нагружении в аустенитном состоянии 75
4.1.3 Акустическая эмиссия в ходе цикла мартенситных превращений при нагружении в мартене итном состоянии 79

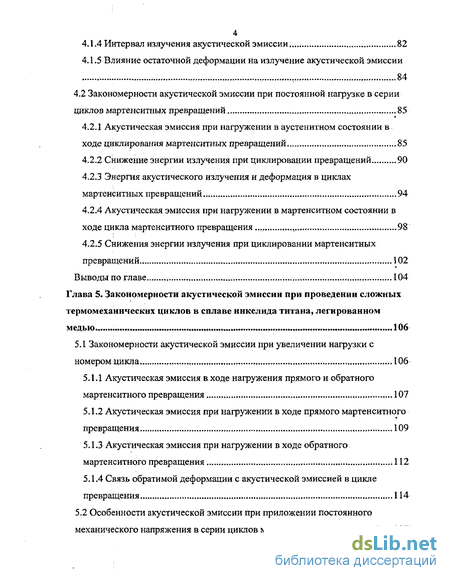

4.1.4 Интервал излучения акустической эмиссии. 82
4.1.5 Влияние остаточной деформации на излучение акустической эмиссии 84
4.2 Закономерности акустической эмиссии при постоянной нагрузке в серии циклов мартенситных превращений 85
4.2.1 Акустическая эмиссия при нагружении в аустенитном состоянии в ходе циклирования мартенситных превращений. 85
4.2.2 Снижение энергии излучения при циклировании превращений 90
4.2.3 Энергия акустического излучения и деформация в циклах мартенситных превращений 94
4.2.4 Акустическая эмиссия при нагружении в мартенситном состоянии в ходе цикла мартенситного превращения 98
4.2.5 Снижения энергии излучения при циклировании мартенситных превращений 102
Выводы по главе 104
Глава 5. Закономерности акустической эмиссии при проведении сложных термомеханических циклов в сплаве никелида титана, легированном медью 106
5.1 Закономерности акустической эмиссии при увеличении нагрузки с номером цикла 106
5.1.1 Акустическая эмиссия в ходе нагружения прямого и обратного мартенситного превращения 107
5.1.2 Акустическая эмиссия при нагружении в ходе прямого мартенситного превращения 109
5.1.3 Акустическая эмиссия при нагружении в ходе обратного мартенситного превращения 112
5.1.4 Связь обратимой деформации с акустической эмиссией в цикле превращения 114
5.2 Особенности акустической эмиссии при приложении постоянного механического напряжения в серии циклов мартенситных превращений... 117
5.2.1 Акустическая эмиссия при нагружении сплава в аустенитном состоянии 118
5.2.2 Акустическая эмиссия при нагружении сплава в мартенситном состоянии 121

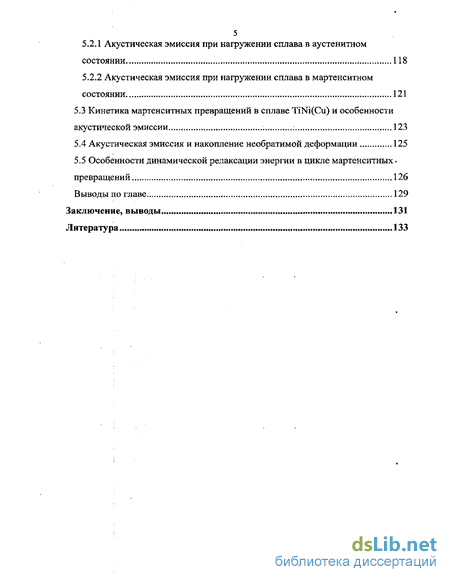

5.3 Кинетика мартенситных превращений в сплаве TiNi(Cu) и особенности акустической эмиссии 123
5.4 Акустическая эмиссия и накопление необратимой деформации 125
5.5 Особенности динамической релаксации энергии в цикле мартенситных превращений 126
Выводы по главе 129
Заключение, выводы 131
Литература 133
- Закономерности изменения гистерезиса при неполном циклировании мартенситных превращений
- Описание метода исследования акустической эмиссии при мартенситных превращениях в условии внешнего нагружения
- Влияние циклирования мартенситных превращений на продуцирование акустической эмиссии
- Акустическая эмиссия в ходе цикла мартенситных превращений при нагружении в аустенитном состоянии
Введение к работе

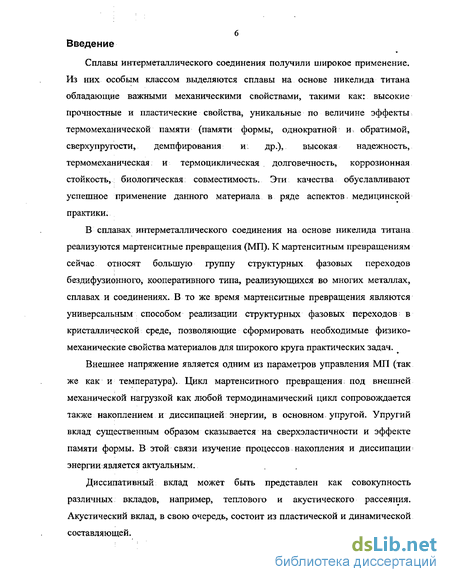

Актуальность работы. Сплавы на основе интерметаллического
соединения никелид титана получили широкое применение благодаря важным
свойствам, таким как: высокие прочностные и пластические свойства,
уникальные по величине эффекты термомеханической памяти и
сверхэластичности, высокая надежность, термомеханическая и
термоциклическая долговечность, коррозионная стойкость, биологическая совместимость. Эти качества делают данный материал в ряде случаев, например, в медицине незаменимым.
В сплавах на основе никелида титана реализуются термоупругие мартенситные превращения (МП). К мартенситным превращениям сейчас относят большую группу структурных фазовых переходов бездифузионного кооперативного типа, реализующихся во многих металлах, сплавах и соединениях. Мартенситные превращения являются универсальным способом формирования необходимых физико-механических свойств материалов для широкого круга практических задач.
Внешнее напряжение является одним из параметров управления МП (так же как и температура). Цикл мартенситного превращения под внешней механической нагрузкой как любой термодинамический цикл сопровождается так же накоплением и диссипацией энергии, в основном, упругой. Упругий вклад существенным образом сказывается на сверхэластичности и эффекте памяти формы. В этой связи изучение процессов накопления и диссипации энергии является актуальным.
Диссипативный вклад может быть представлен как совокупность различных вкладов, например, теплового и акустического рассеяния. Акустический вклад, в свою очередь, состоит из пластической и динамической составляющей.

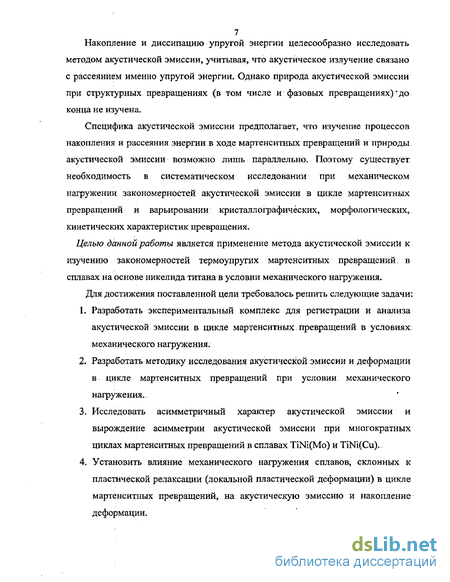

Накопление и диссипацию упругой энергии целесообразно исследовать методом акустической эмиссии, учитывая, что акустическое излучение связано с рассеянием именно упругой энергии. Однако природа акустической эмиссии при структурных превращениях (в том числе и фазовых превращениях) до конца не изучена. Специфика акустической эмиссии предполагает, что изучение процессов накопления и рассеяния энергии в ходе мартенситных превращений и природы акустической эмиссии возможно лишь параллельно. Поэтому существует необходимость в систематическом исследовании при механическом нагружении закономерностей акустической эмиссии в цикле мартенситных превращений и варьировании кристаллографических, морфологических, кинетических характеристик превращения.
Целью работы является применение метода акустической эмиссии к изучение закономерностей термоупругих мартенситных превращений в сплавах на основе никелида титана в условиях механического нагружения.
Для достижения поставленной цели требовалось решить следующие задачи: 1. Разработать экспериментальный комплекс для регистрации и анализа акустической эмиссии в цикле мартенситных превращений в условиях механического нагружения.
Разработать МеТОДИКу ИССЛеДОВаНИЯ аиутцц«чгпй чцмггнм ц rjPffjpnMailMH в
цикле мартенситных превращений при услові и1ЙЙиНАй(ММ№ЯМІМК жения.
Ctlett ОЭ
Xfattf
-
Исследовать асимметричный характер акустической эмиссии и вырождение асимметрии акустической эмиссии при многократных циклах мартенситных превращений в сплавах TiNi(Mo) и TiNi(Cu).
-
Установить влияние механического нагружения сплавов, склонных к пластической релаксации (локальной пластической деформации) в цикле мартенситных превращений, на акустическую эмиссию и накопления деформации.
-
Выявить взаимосвязь акустической эмиссии с процессом накопления и возврата деформации в сплавах, не склонных к пластической релаксации в цикле мартенситных превращений.

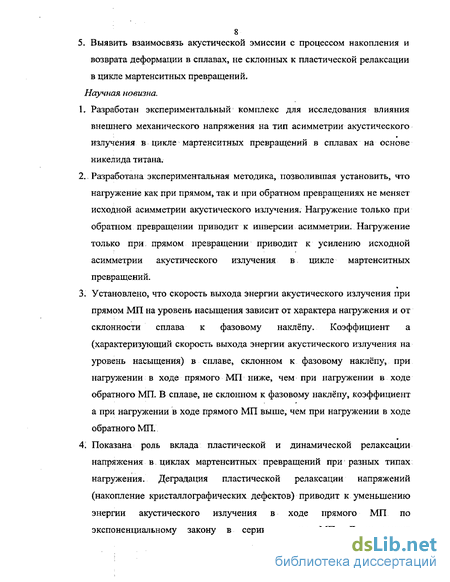

Научная новизна.
-
Разработан экспериментальный комплекс для исследования влияния внешнего механического напряжения на тип асимметрии акустического излучения в цикле мартенситных превращений в сплавах на основе никелида титана.
-
Разработана экспериментальная методика, позволившая установить, что нагружение как при прямом, так и обратном превращениях не меняет исходной асимметрии акустического излучения. Нагружение только при обратном превращении приводит к инверсии асимметрии. Нагружение только при прямом превращении приводит к усилению исходной асимметрии акустического излучения в цикле мартенситных превращений.
-
Установлено, что скорость выхода энергии акустического излучения при прямом МП на уровень насыщения зависит от характера нагружения и от склонности сплава к фазовому наклёпу. Коэффициент а (характеризующий скорость выхода энергии акустического излучения на уровень насыщения) в сплаве, склонном к фазовому наклёпу, при нагружении в ходе прямого МП ниже, чем при нагружении в ходе обратного МП. В сплаве, не склонном к фазовому наклёпу, коэффициент а при нагружении в ходе прямого МП выше, чем при нагружении в ходе обратного МП.
-
Показана роль вклада пластической и динамической релаксации напряжения в циклах мартенситных превращений при разных типах нагружения. Деградация пластической релаксации напряжений (накопление кристаллографических дефектов) приводит к уменьшению энергии акустического излучения в ходе прямого МП по экспоненциальному закону в серии циклов МП. Динамическая релаксация (зарождение и перемещение мартенситной границы) при нагружении в цикле МП приводит к аномальному акустическому эффекту - росту энергии акустического излучения в цикле превращения. Установлено, что в сплавах, не склонных к фазовому наклёпу, накопление необратимой деформации и акустическая эмиссия - самостоятельные процессы, что соответствует консервативному характеру накопления структурных дефектов в цикле мартенситных превращений.

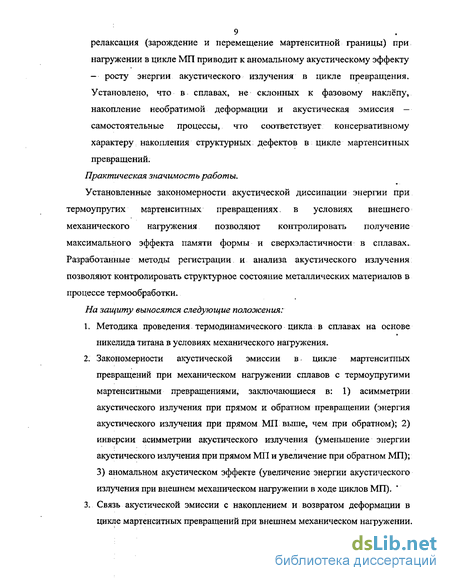

Практическая значимость работы.
Установленные закономерности акустической диссипации энергии при термоупругих мартенситных превращениях в условиях внешнего
5 механического нагружения позволяют контролировать получение максимального эффекта памяти формы и сверхэластичности в сплавах. Разработанные методы регистрации и анализа акустического излучения позволяют контролировать структурное состояние металлических материалов в процессе термообработки.
На защиту выносятся следующие положения:
-
Методика проведения термодинамического цикла в сплавах на основе никелида титана в условиях механического нагружения.
-
Закономерности акустической эмиссии в цикле мартенситных превращений при механическом нагружении сплавов с термоупругими мартенситными превращениями, заключающиеся в: 1) асимметрии акустического излучения при прямом и обратном превращении (энергия акустического излучения при прямом МП выше, чем при обратном); 2) инверсии асимметрии акустического излучения (уменьшение энергии акустического излучения при прямом МП и увеличение при обратном МП); 3) аномальном акустическом эффекте (увеличение энергии акустического излучения при внешнем механическом нагружении в ходе циклов МП).
-
Связь акустической эмиссии с накоплением и возвратом деформации в цикле мартенситных превращений при внешнем механическом нагружении.
-
Роль пластической и динамической релаксации энергии в цикле мартенситного превращения в формировании акустического излучения. Апробация работ ы.
Результаты работы доложены на международных и российских конференциях, школах-семинарах: V международная школа-семинар «Эволюция дефектных структур в конденсированных средах» (Барнаул, 2000); VI международный семинар по акустике неоднородных сред (Новосибирск, 2000), ГУ Уральская региональная школа-семинар молодых ученых и студентов по физике конденсированного состояния (Екатеринбург, 2000), III Уральская школа-семинар металловедов-молодых ученых (Екатеринбург, 2001), XXXVIII семинар «Актуальные проблемы прочности (С.-Петербург, 2001), II Международная научно-техническая конференция «Экспериментальные методы в физике структурно-неоднородных конденсированных сред» (Барнаул, 2001), VI международная школа-семинар «Эволюция дефектных структур в конденсированных средах» (Барнаул, 2001), II Российско-китайский семинар «Fundamental problems and modern technologies of material science (FPMTMS)» (Барнаул, 2002), конференция «Композиты в народном хозяйстве России» (Барнаул, 2002), VII семинар СНГ «Акустика неоднородных сред» (Новосибирск, 2002), ГХ Всероссийская научная конференция студентов-физиков и молодых ученых (Красноярск, 2003), VII Международной школы-семинара «Эволюция дефектных структур в конденсированных средах» (Барнаул, 2003).
Публикации. Результаты работы опубликованы в 22 изданиях, из них 11 статей.
Структура и объем диссертации. Диссертация состоит из введения, пяти глав, заключения и списка литературы из 107 наименований. Работа изложена
на 142 страницах машинописного текста, содержит 24 таблицы и 64 рисунка.
